四座轮式电动助行代步车结构设计

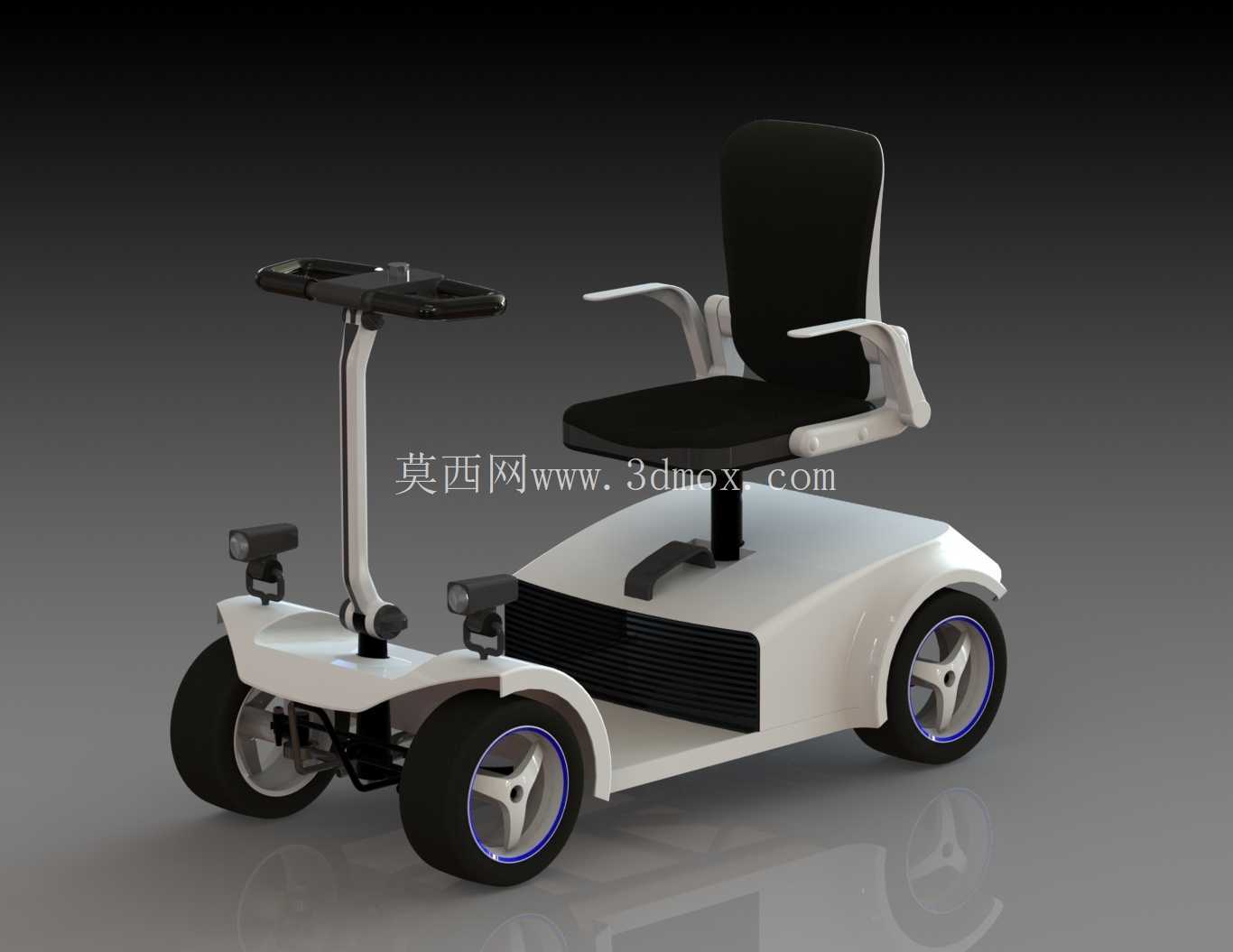

　　该作品围绕低速四轮电动助行代步场景展开，整车采用前置转向操控立柱、中部低踏步承载平台、后置带扶手座椅的布局形式，主要服务于室内场馆通行、社区短距离接驳、养老机构日常转运以及行动不便人群的自主出行需求。与常规手动轮椅相比，这套结构不再依赖乘坐者上肢持续驱动轮圈，也不同于全尺寸电动轮椅的紧凑转向逻辑，而是通过稳定的四轮底盘降低侧翻风险，同时保留座椅、扶手、脚踏和操控杆等人机交互部件，使设备在慢速行驶、原地调整、短距离停靠时都具备较好的使用边界。

　　从底盘布置看，前轮承担转向与前部支撑，后轮负责主要承载和驱动附着，轮距在建模中被明显拉开，车身下部采用近似矩形的承载壳体。这样的处理并非单纯追求外观饱满，而是为电池、控制器、线束和驱动部件预留封闭安装空间。底盘前端设置转向桥连接区域，转向立柱从踏板区域向上延伸，顶部安装横向操控把手；立柱与底盘之间保留转动副和支撑加强结构，便于在实际设计中布置转向轴、角度限位件以及线束过孔。车身侧面的黑色格栅区域可作为控制器散热风道或装饰盖板，建模时需要注意格栅与外罩之间的装配间隙，避免后续拆件时与内部电器盒发生干涉。

　　座椅系统位于车体后部，座垫和靠背采用独立软垫形态，下方通过立柱与底盘连接。座椅两侧设置扶手，扶手前端略向上抬起，后侧与靠背支架相连，这种形态兼顾起身支撑和乘坐限位。对于结构设计人员而言，座椅立柱不能只按外观杆件处理，需要结合人体重量、冲击工况和紧固件位置校核连接强度；座垫下方与底盘上盖之间应预留旋转或滑移机构的安装空间，若后续衍生为可旋转座椅车型，可在不改变外覆盖件的前提下调整座椅转接盘。靠背高度覆盖乘坐者背部主要支撑区，靠背与座垫之间保留折角，避免模型在工程细化时出现软垫互相穿透。

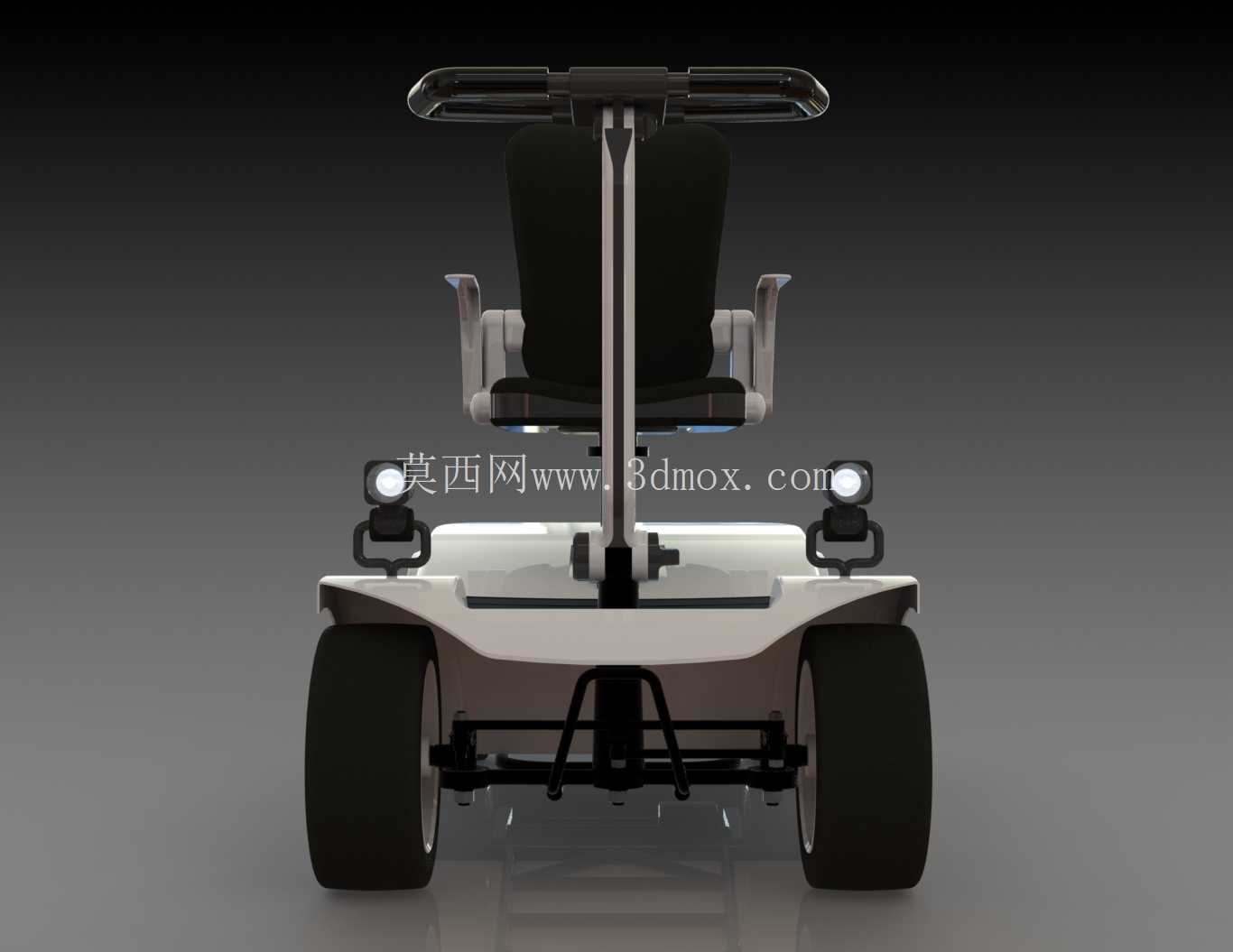

　　操控区域集中在前立柱顶端，把手横向布置，表面可增加防滑包覆。把手下方设置仪表或控制盒安装面，适合布置电量显示、速度调节、启停开关和警示按键。立柱中段设有铰接外观段，实际工程中可用于收纳控制线、设置折叠结构或增加调节角度。前灯组件安装在前轮附近的支架上，左右各一处，位置较低，照射范围贴近地面，适合室内走廊和小区道路的低速照明。灯具支架与前桥区域相邻，建模时应关注轮胎跳动、转向角度和灯线弯曲半径，不能让外观件在极限转角下与轮胎摩擦。

　　车轮采用小直径宽胎形式，轮毂带有分辐造型，轮胎外轮廓与车身轮罩之间保留明显间隙。四轮配置使整车支撑多边形更稳定，低速起步和制动时俯仰幅度较小；前轮转向角受车身前部外罩限制，设计时应在三维环境中绘制左右极限转角包络，核对胎肩与踏板前缘、灯架和转向拉杆的最小距离。后轮靠近座椅和电池舱，承载较大，悬架或驱动桥安装点需要在底盘壳体内部设置加强筋，不宜仅靠薄外壳承力。

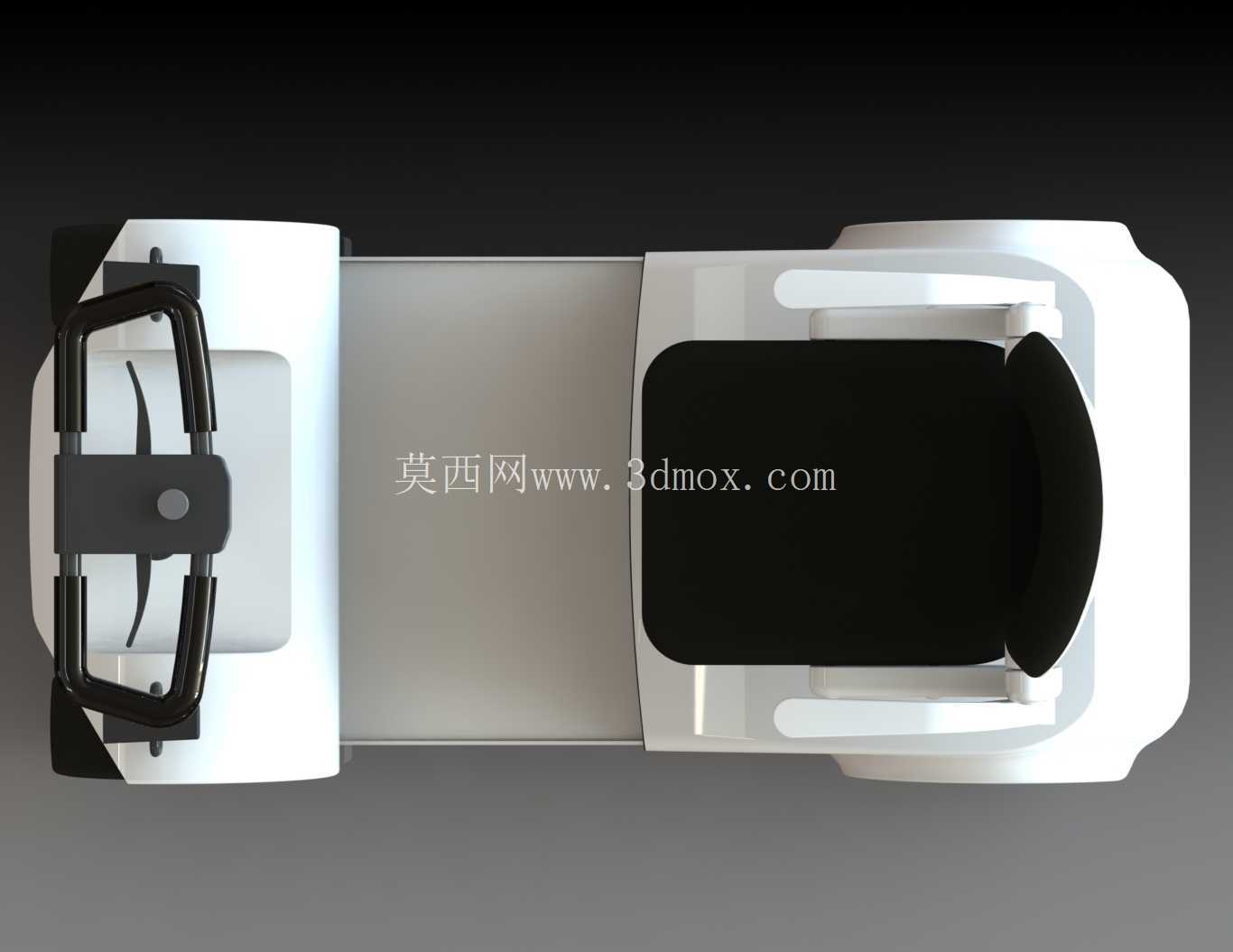

　　外形尺寸方面，整车长度覆盖前灯至后轮后方区域，宽度以两轮外缘和扶手外侧面为控制边界，高度则由地面到靠背顶部确定。低踏板平台是重要的人机尺寸，乘坐者脚部可自然放置在前后轮之间的开放区域，踏板离地高度不宜过大，否则会削弱助行设备方便上下车的特点。座椅高度需与扶手高度、靠背倾角和脚踏位置联动，若面向老年用户，座面过高会使双脚悬空，过低则会增加起身难度；建模时可将座垫、扶手、靠背和立柱拆分为独立子装配，便于后续调整人体工程学参数。

　　安装边界上，底盘内部需区分电池仓、控制器仓、驱动单元和走线通道。电池通常布置在重心较低的中部或后部，控制器靠近驱动轮并与散热面贴合，主线束沿立柱内部走向操控把手。外覆盖件拆件时应考虑检修口，尤其是座椅下方、底盘侧格栅和前部转向区域，不能因外观一体化而牺牲维护可达性。车身前部踏板与转向柱之间需要预留防水翻边和线束固定点，后轮周边则要保证制动、驱动和挡泥结构的安装空间。

　　从三维建模方法看，该模型适合按车架、外罩、车轮、转向柱、座椅、灯具和操控件分层建立。外观曲面可先通过车身侧面轮廓和顶部踏板面控制整体比例，再对轮罩、圆角和格栅区域进行细化；结构件则应保留真实壁厚、连接面和紧固件位置。对于设备选型人员，该结构可作为低速电动代步平台、院内巡检座椅车、康复助行车的概念参考，后续可根据使用场景增加防倾轮、安全带、车筐、拐杖夹持件或可折叠靠背，使同一底盘衍生出不同功能版本。
