RipsawM5电动履带装甲作战平台

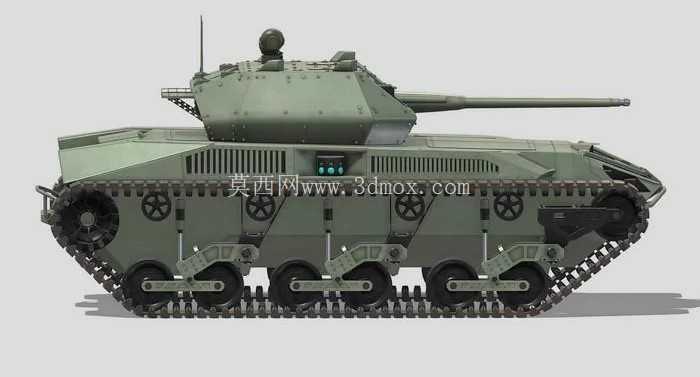

　　这套履带式电动装甲平台的三维结构，在做整车布置校核时首先要处理的是行走系统与车体上装之间的边界冲突。从侧视投影能直接看到，整车采用五对大直径负重轮搭配前置主动轮、后置诱导轮的布局，履带环绕整个车体下部，负重轮通过独立的摆臂式悬挂与车体底甲板连接，每一组摆臂都预留了扭杆或者液压减振元件的安装空间，在三维建模阶段需要把悬挂上下跳动的极限行程全部做运动包络检查，避免摆臂在最大压缩位置时磕碰车体侧甲板的散热格栅。履带板采用双销挂胶结构的建模逻辑，每一块履带板的啮合齿形要和主动轮的齿圈精准对应，绕主动轮、诱导轮做环形运动时，履带板之间的铰接转角不能超出结构允许的弯折角度，这部分在装配环境里做链条/履带式运动仿真时，可以直接验证张紧度是否合理，诱导轮的张紧调节机构在车体尾部预留了横向调节余量，装配时可以通过调整诱导轮轴心位置补偿履带磨损后的伸长量。

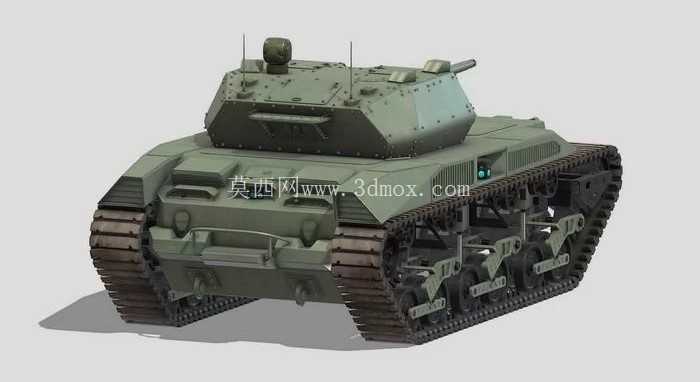

　　车体本体采用焊接装甲钢的棱面折角造型，首上甲板大倾角布置，侧面甲板也做了向内倾斜的折面，这种设计不是单纯追求外观棱角，而是在同等装甲厚度下提升弹道防护的法线角度，同时倾斜壁板也能为内部设备布置腾出更多规整空间。车体侧面上部开有通长的格栅散热窗口，因为平台采用电驱动方案，动力舱内的驱动电机、控制器、储能模块都需要持续通风散热，格栅的叶片倾角在建模时做了双向约束：既要保证通风通流面积满足热管理风量要求，又要避免大角度直射弹道轻易穿过格栅进入舱内，格栅下方对应安装散热风扇和散热器组的安装支架，支架直接焊接在车体内部的加强筋上，避免行车振动带来的疲劳开裂。

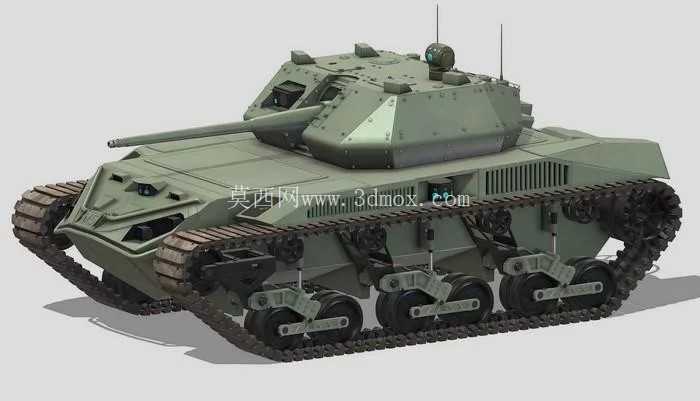

　　车体顶部的炮塔部分采用低矮化造型，炮塔主体为多面体焊接结构，正面居中安装长身管坦克炮，炮管向前延伸超出车体首上甲板很长一段，在做整车运输边界校核时必须把炮管的前伸量计入总长度，尤其是公路平板拖车运输、集装箱装柜、铁路平车输送的场景，炮管前端不能超出运输载体的允许外廓尺寸，必要时可以配合炮管行军固定器把炮管锁定在最大仰角或者转向侧方位置，缩小整车运输投影长度。炮塔顶部集成了观瞄装置舱、通信天线基座，车长周视观瞄镜布置在炮塔顶部右侧，天线座位于炮塔左后方，所有突出于炮塔顶板的部件都要做高度方向的尺寸链核算，保证整车高度满足隧道通行、运输机舱内装载的限高要求。炮塔和车体之间的座圈为大直径回转支承结构，建模时座圈的安装法兰平面度、炮塔旋转时和车体顶板各个舱盖的安全间隙都要逐一核对，炮塔360度旋转过程中，炮管在最大俯角状态下不能磕碰车体首上甲板，在最大仰角状态下也不会和车尾的附属设备发生干涉。

　　电驱动方案的布置思路和传统燃油坦克有明显区别，不需要在车体后部预留长距离的传动轴和庞大的发动机排气系统，两侧履带的驱动电机可以分别布置在主动轮附近的舱室内，实现左右轮端独立调速，原地转向时两侧电机反向输出扭矩就能完成中心转向，转向半径远小于轮式装甲车辆。储能模块可以分散布置在车体底甲板上方的防爆舱内，降低整车重心，提升越野行驶时的侧倾稳定性，底甲板下方不需要预留传统油箱的冗余空间，反而可以增加防雷装甲的安装厚度。

　　这类平台既可以作为有人轻型突击载具使用，也可以拆除乘员舱相关设备改装为无人作战车辆，在前沿侦察、火力支援、要地巡逻、高危区域排爆破障的场景下使用，三维模型里把每一块装甲板、每一组悬挂摆臂、每一块履带板、炮塔内的炮尾反后坐装置、观瞄设备安装接口都做了独立的零件层级，结构工程师可以直接在这个基础上改型调整轴距、更换不同口径的武器站、追加附加装甲套件或者任务载荷，不用从零开始搭建履带底盘的基础结构，大幅缩短特种装甲装备的方案设计周期。在做整车人机工程校核时，乘员进出舱门的开启轨迹、座椅和操纵台的布置空间、维护时动力舱盖板的翻转角度，也都能在装配模型里直接做干涉检查，避免样机生产阶段才出现结构碰撞问题。
