便携式多功能PWM逆变储能电源装置

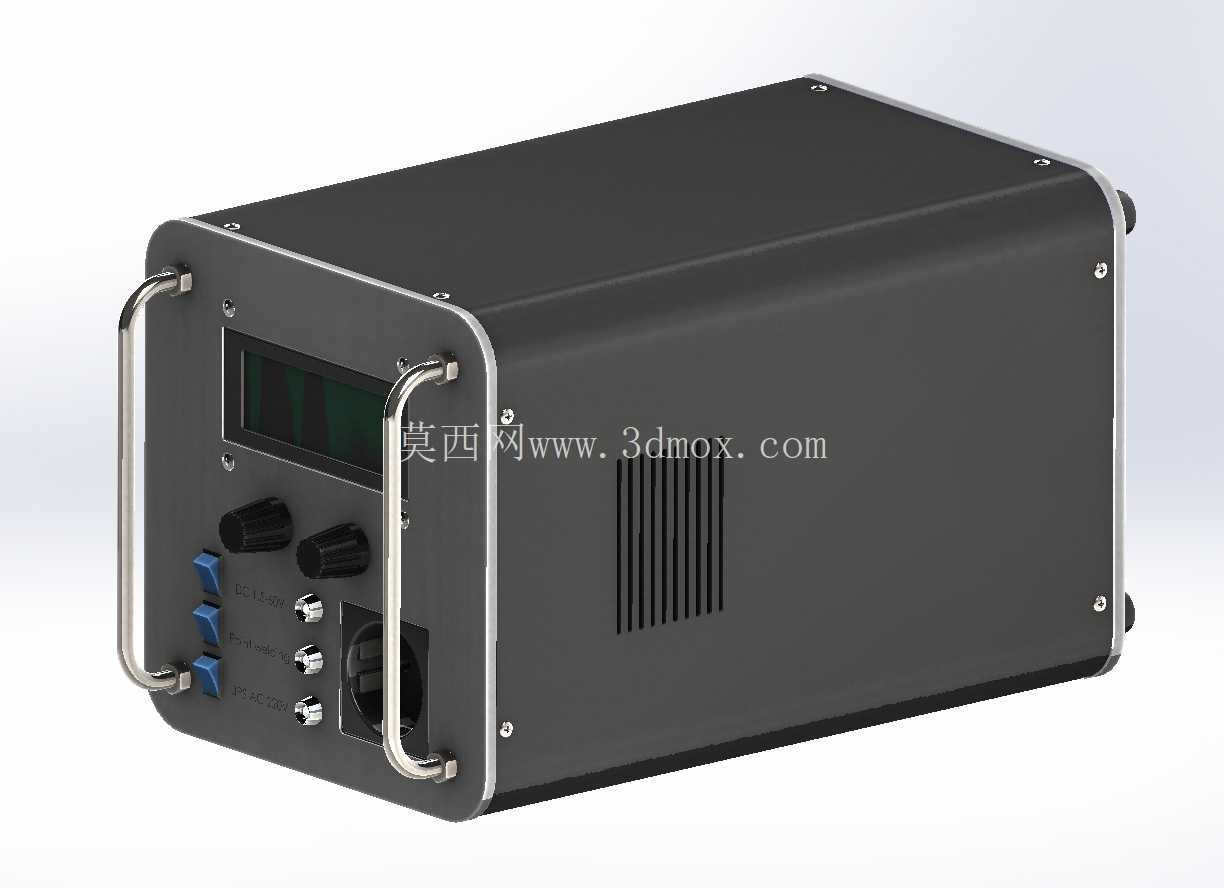

　　该装置为面向实验室及现场作业场景设计的便携式多功能电源设备，集成PWM逆变、点焊输出、多规格供电接口于一体，整体采用卧式长方体箱体结构，外壳主体做哑光磨砂金属质感处理，边角采用圆弧包边工艺，既弱化磕碰损伤风险，也提升手持搬运时的握持舒适度。箱体两侧对称布置U型金属提手，提手通过螺栓与箱体侧端面固定，提手与箱体侧壁预留足够手指穿入空间，单人即可完成短距离转运，适配实验室工位间挪动、户外临时供电、现场检修调试等需要频繁移动设备的使用场景。

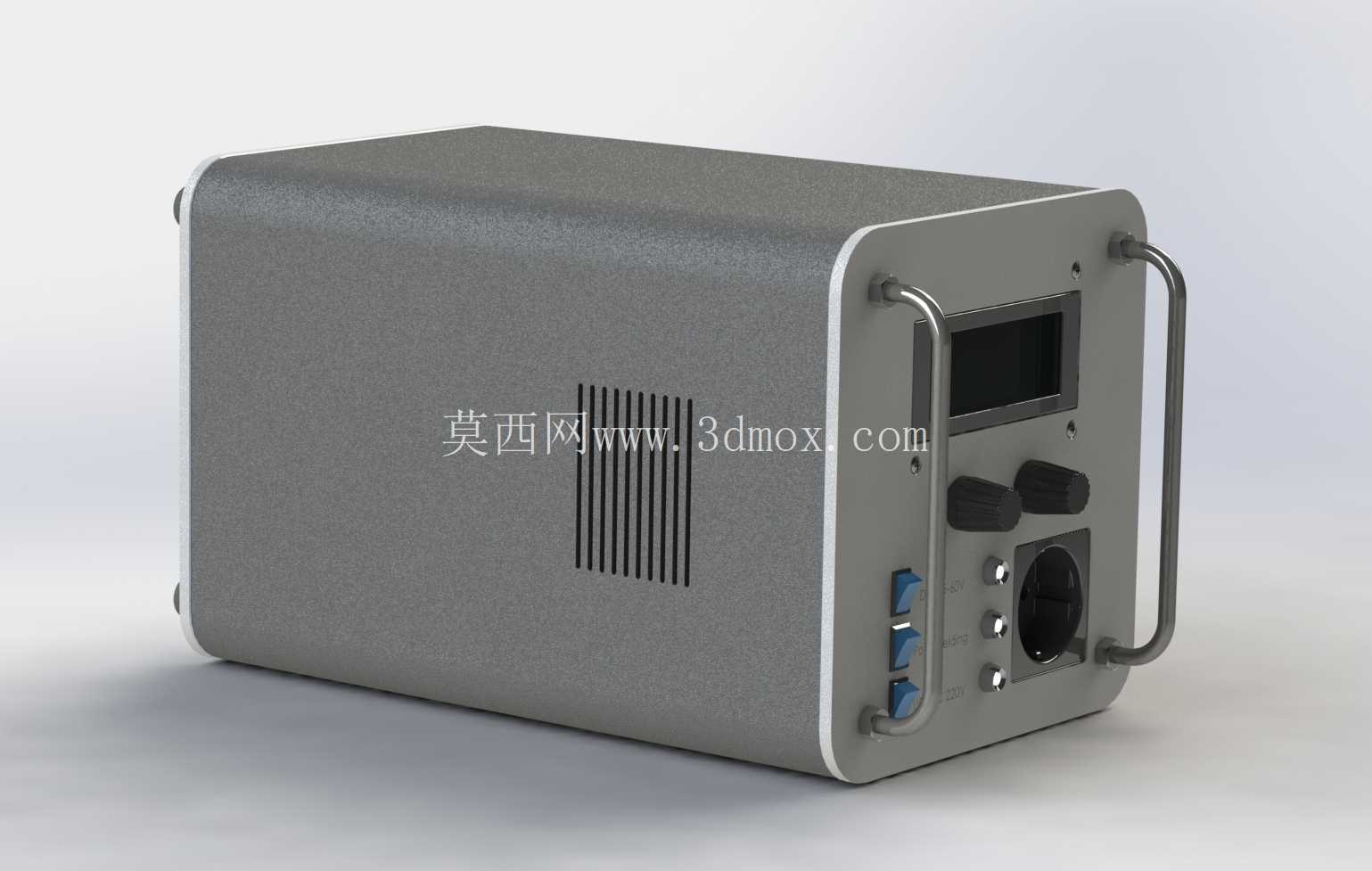

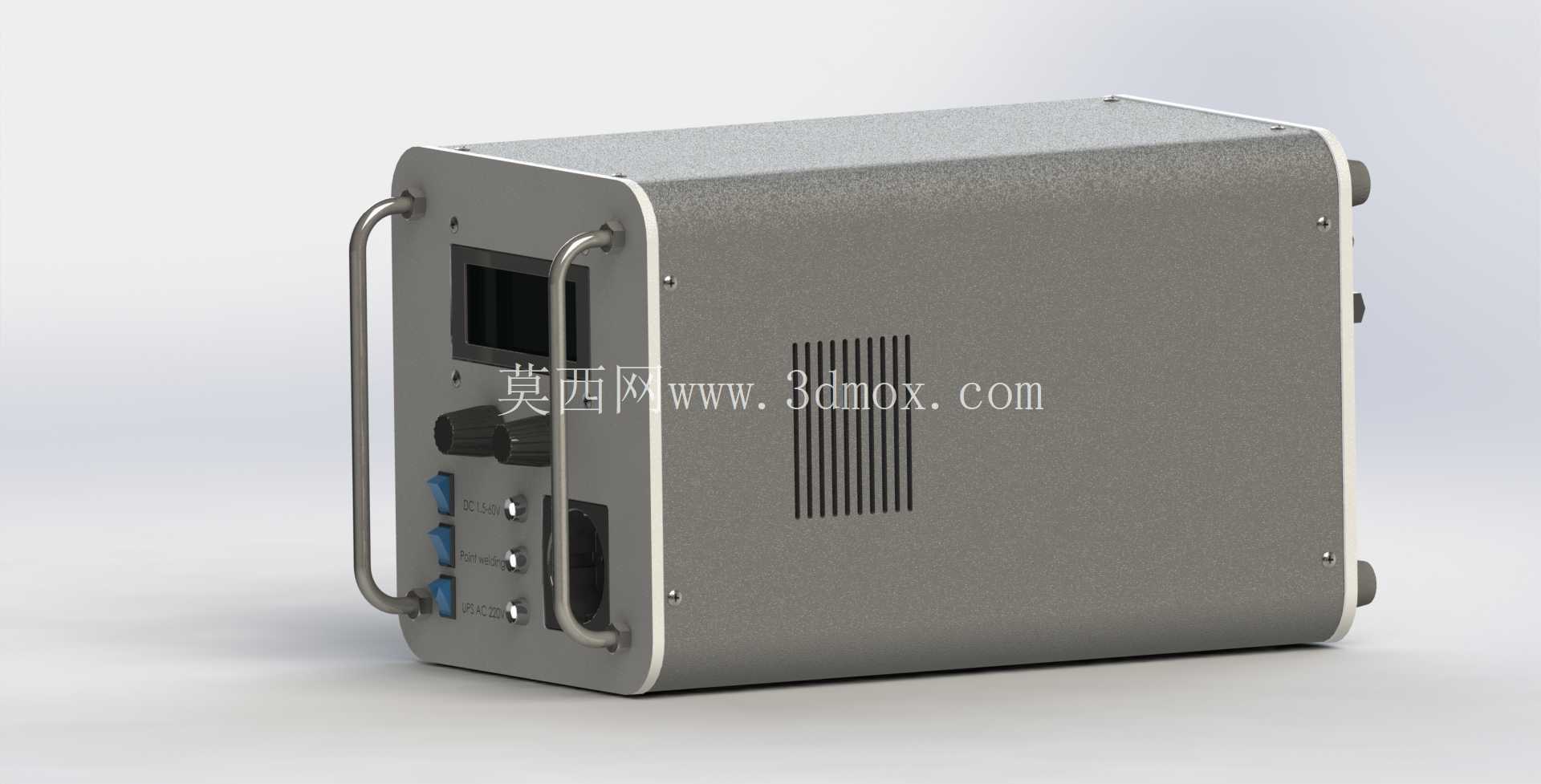

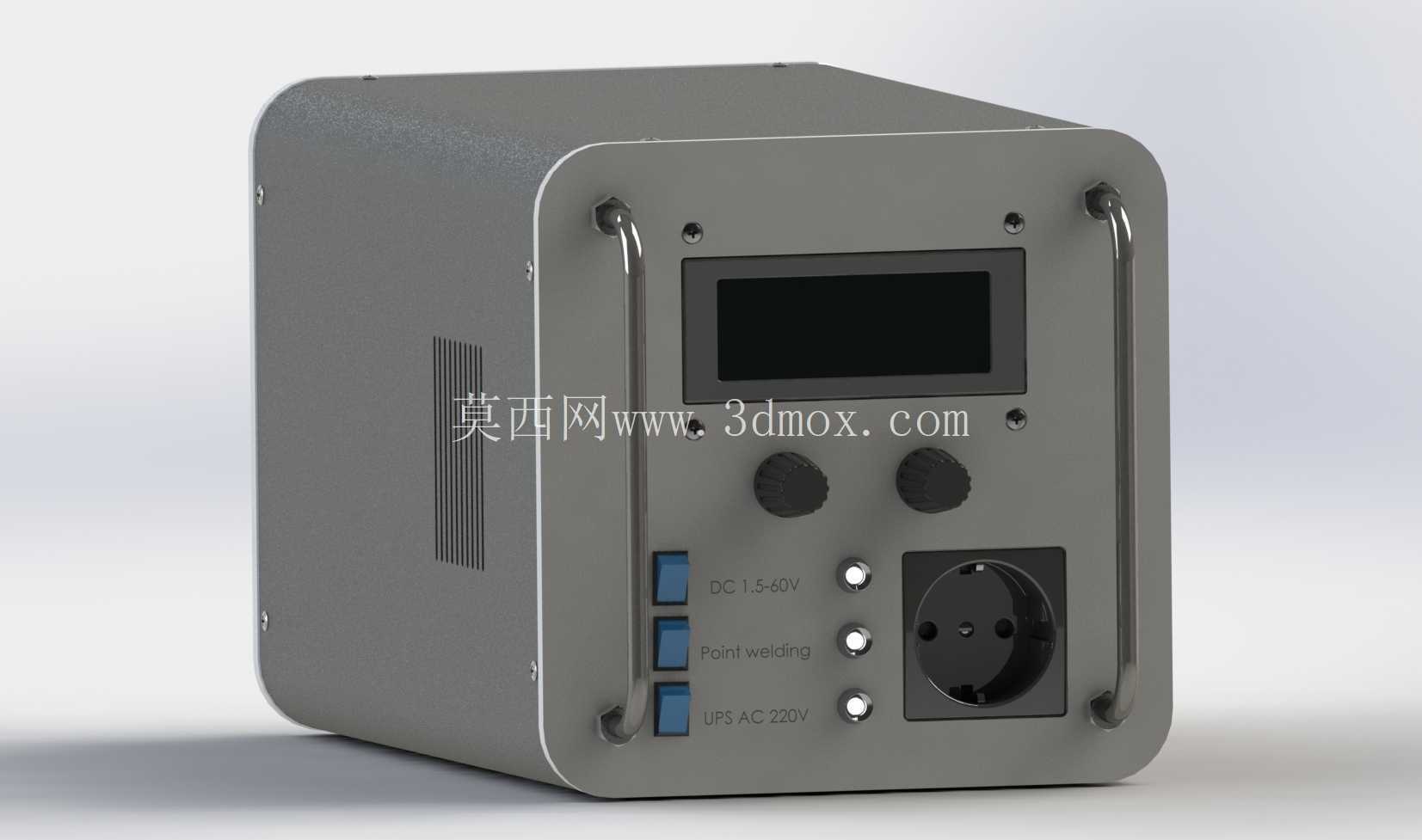

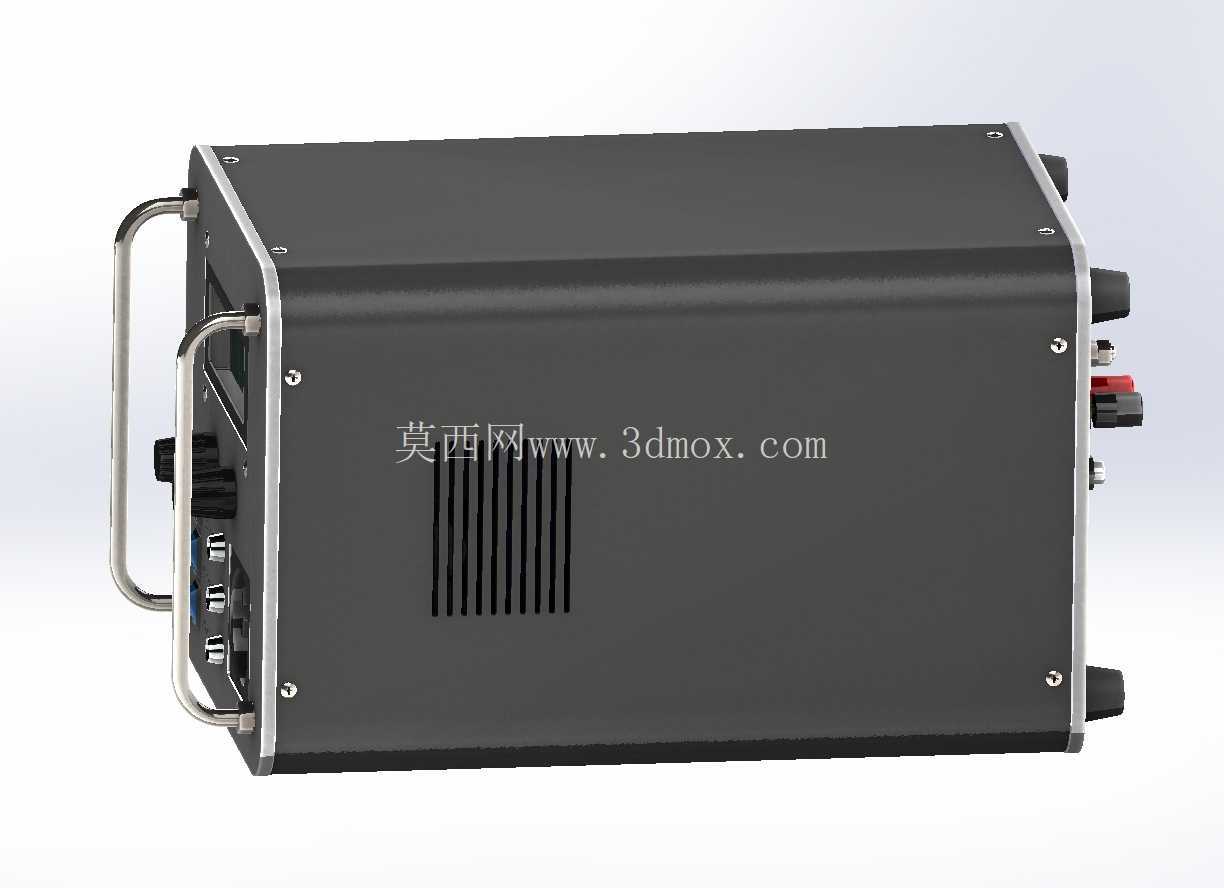

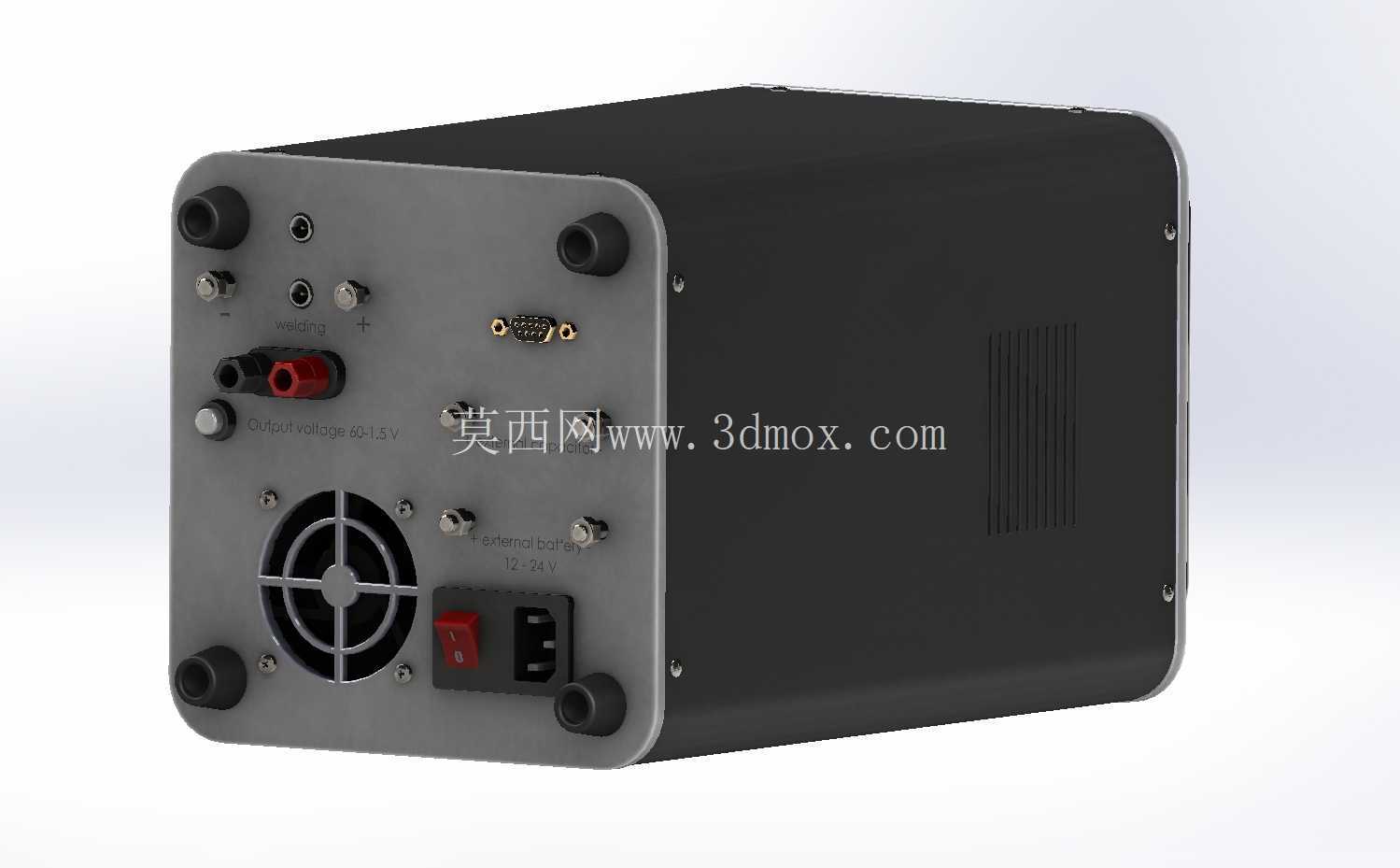

　　箱体操作端面布局经过人机工程校核，上部内嵌矩形数显窗口，用于实时显示输出电压、电流、剩余电量及工作状态参数，窗口下方布置两个黑色旋转调节旋钮，分别对应输出电压微调、工作模式切换功能，旋钮旁设置三枚蓝色船型开关，分路控制不同输出回路的通断，开关下方排布多枚金属接线端子与圆形交流输出插座，端子旁预留标识刻印位置，接线时可快速区分正负极与回路定义，避免误接。箱体侧立面加工密集阵列式通风散热槽，槽孔沿竖直方向等距排布，槽孔长度、间距按照内部功率器件热耗散风量需求计算，配合箱体内部内置的散热风道，可在逆变满负载、点焊瞬时大电流输出工况下，将功率管、变压器、整流模块的工作温度控制在器件允许阈值内，避免热量积聚导致的保护停机。

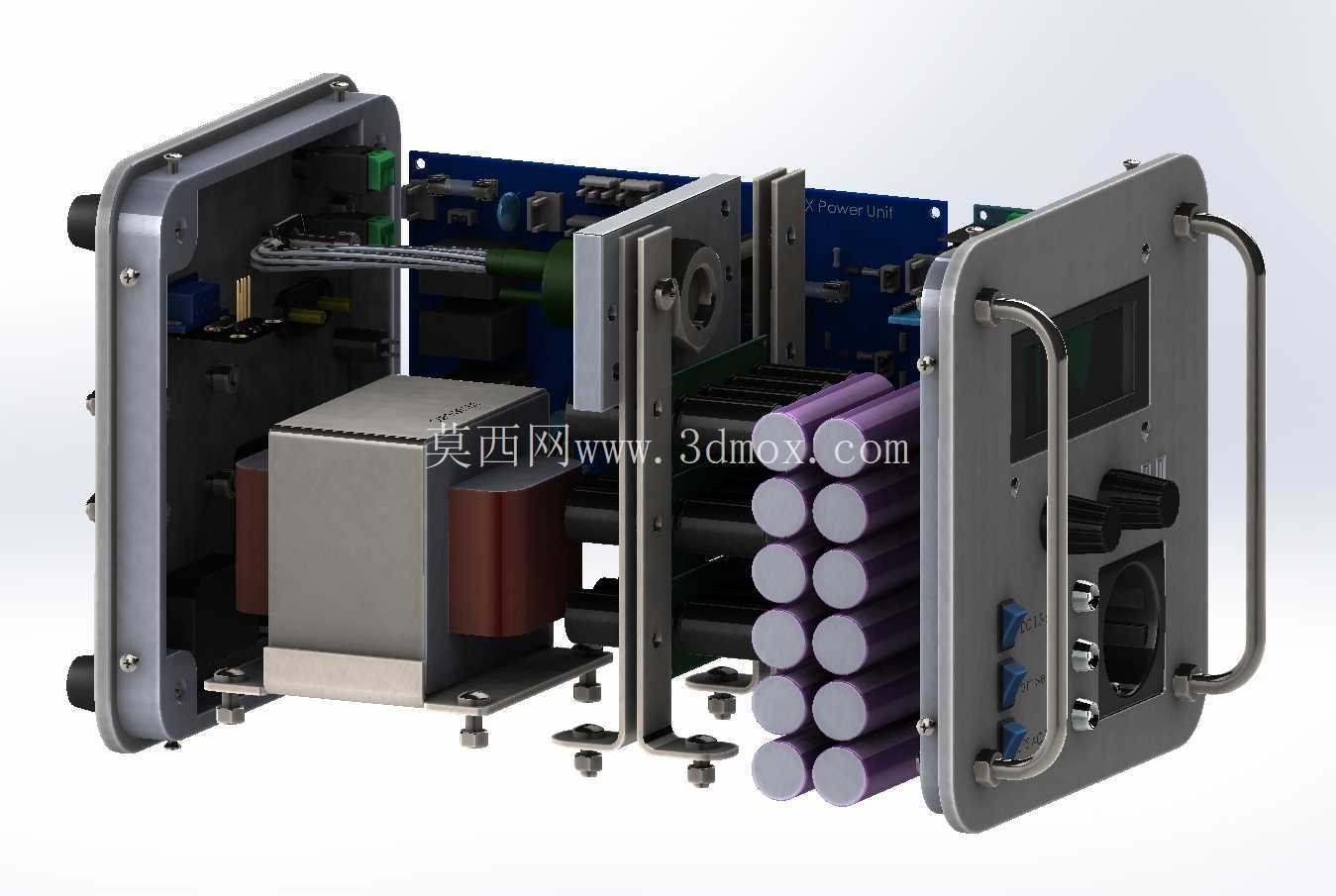

　　结构设计阶段优先考虑内部器件的安装边界，箱体内部预留分层安装空间，底层放置储能电池组，中层固定逆变主板、PWM控制板、点焊驱动模块，上层布置散热风扇与接线排，各层之间通过绝缘支撑板隔离，强弱电走线分槽布设，减少功率回路对控制信号的电磁干扰。箱体外壳采用薄金属板折弯成型，侧壁厚度在保证结构刚性的前提下控制整体自重，底部四个角点设置防滑橡胶垫，放置在实验台、地面时可增大摩擦，避免设备运行振动产生滑移。外部所有操作控件均嵌入端面安装，无突出外露的尖锐结构，搬运过程中不会勾挂线缆、磕碰周边设备。

　　功能层面该设备可实现直流储能到交流工频电的逆变转换，PWM控制回路可精准调节输出波形与电压幅值，适配不同供电要求的小型实验仪器、电动工具；独立点焊回路可输出瞬时大电流，满足薄金属片、锂电池镍带的点焊连接需求，无需额外配置独立点焊机；多规格输出接口可同时提供不同电压等级的直流输出与标准交流插座输出，一台设备即可覆盖实验室常规供电、小件焊接、临时取电等多种需求，减少桌面设备堆叠占用的空间。设备整体外形紧凑，放置时仅需占用单张实验台的局部区域，周边预留50mm以上散热空间即可稳定运行，安装无需额外固定支架，落地、置台均可正常工作，结构建模完整还原了外壳钣金折弯、提手装配、控件开孔、散热槽阵列、内部安装位预留等全部细节，可直接用于设备结构校核、钣金加工出图、装配工艺验证等工作环节。
