方形磷酸铁锂储能动力电芯结构设计

　　这款方形磷酸铁锂电芯的结构设计，首先要匹配储能电站、低速电动车、通信基站后备电源这类对循环寿命、安全性能要求严苛的应用场景，作为储能系统的最小能量单元，其结构可靠性直接决定整个电池簇的运行稳定性。从实际用途来看，该电芯可通过串并联组成不同电压等级、容量规格的电池模组，适配户用储能、工商业储能、轻型动力等多类场景，相比圆柱电芯，方形结构的空间利用率更高，成组时的结构件成本更低，散热路径的规划也更易实现。

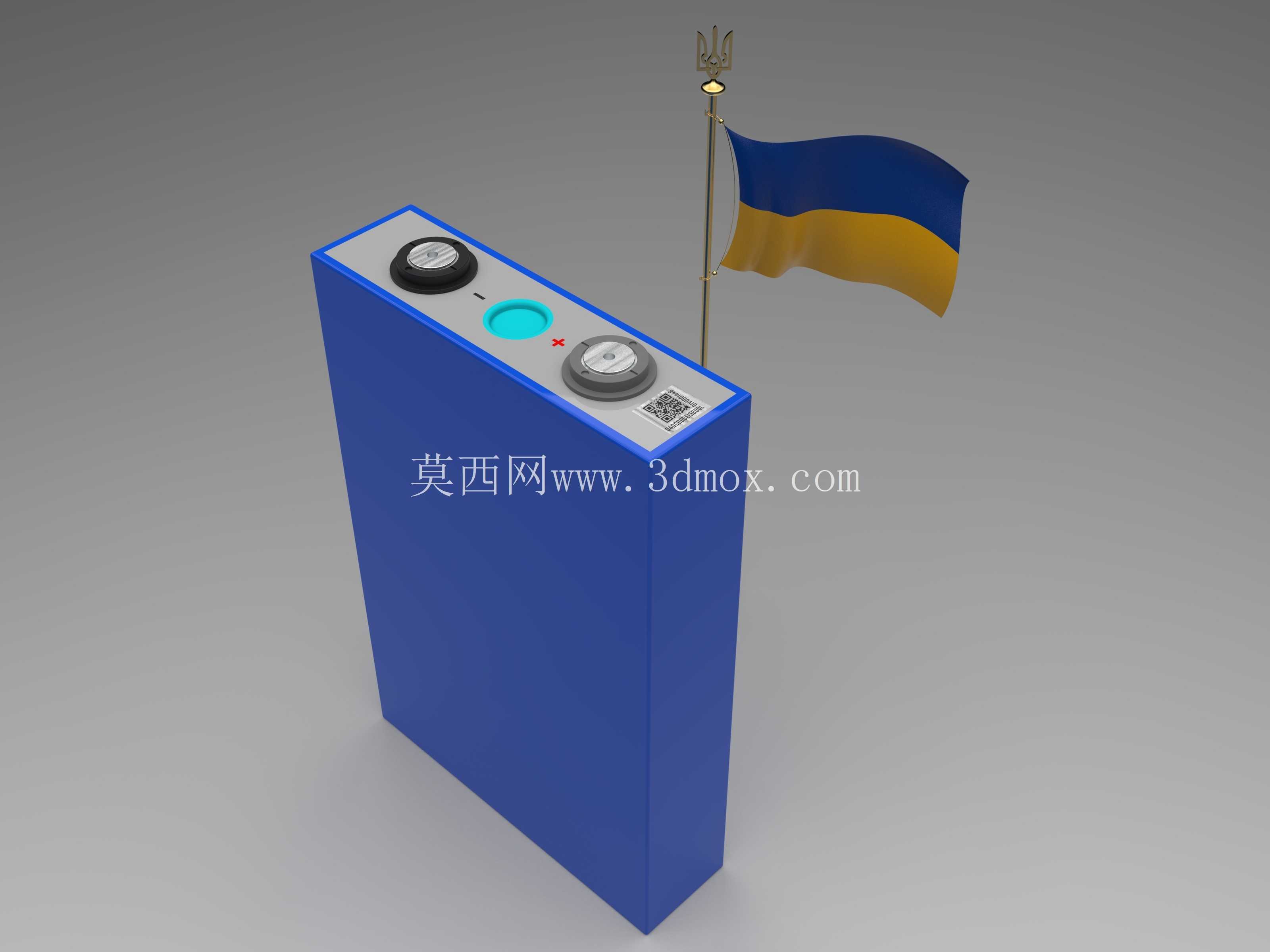

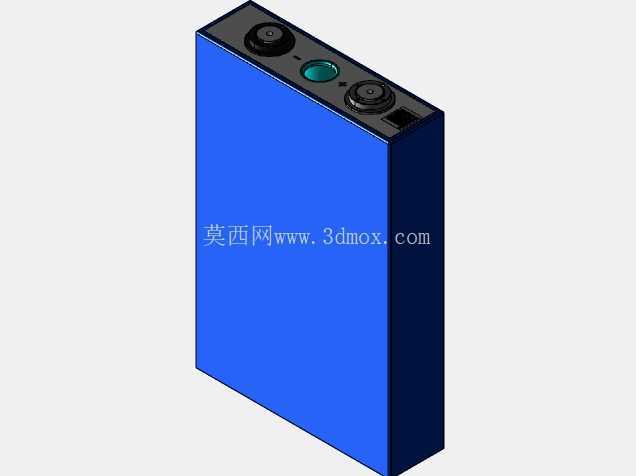

　　从功能特性层面看，磷酸铁锂化学体系本身具备热稳定性强、循环寿命长、过放耐受能力好的特点，结构设计上需要匹配这些化学特性做对应的机械防护。这款电芯采用硬质铝壳作为封装主体，外壳侧壁做了微幅的内凹加强筋设计，既可以降低电芯充放电过程中膨胀带来的壳体形变应力，避免长期循环后壳体鼓胀导致模组结构失稳，也能提升壳体自身的结构强度，在成组堆叠时承受层叠的压力不会出现凹陷变形。顶部的极柱设计采用了内嵌式的防爆结构，正极极柱与负极极柱分置顶面两侧，中间预留了注液孔与防爆阀的安装位置，防爆阀的开启压力经过精准匹配，当电芯内部出现异常产气、压力达到阈值时，防爆阀会定向泄压，避免电芯出现爆裂风险，同时极柱的端面做了镀镍处理，降低连接时的接触电阻，减少大电流充放过程中的接头发热问题。

　　设计思路上，这款LF105规格的电芯优先考虑成组兼容性，顶面的极柱位置、壳体的外形尺寸都遵循行业通用的方形电芯尺寸规范，能够直接适配现有成熟的方形电芯模组工装，不需要重新开发模组端板、绝缘件、汇流排等配套结构件，大幅降低下游客户的应用开发成本。壳体的边角做了R角过渡处理，避免锐边在生产装配过程中划伤绝缘膜或者操作人员，同时R角的弧度经过计算，不会占用过多的内部空间，保证电芯内部的活性物质填充量，最大化提升电芯的体积能量密度。电芯的外表面包覆了一层绝缘PET膜，膜层的厚度控制在0.15mm左右，既可以实现电芯壳体与模组结构件之间的电气绝缘，也能抵御装配过程中轻微的剐蹭，避免壳体出现划痕导致的耐腐蚀性能下降。

　　外形尺寸与安装边界方面，这款电芯的主体为规则长方体结构，安装时主要依靠底面与两个相邻侧壁做定位基准，成组堆叠时相邻电芯之间需要预留0.2mm的间隙用于放置导热垫或者膨胀缓冲垫，避免电芯循环膨胀时相互挤压。顶面的极柱突出壳体表面的高度控制在3mm以内，汇流排焊接后整体的顶部高度不会超出模组的设计上限，注液孔在注液完成后采用密封钉焊接封堵，密封位置的平面度要求控制在0.1mm以内，保证长期使用过程中不会出现电解液渗漏的问题。安装固定时，电芯主要依靠模组的上下端板与侧绑带施加预紧力固定，不需要在电芯壳体上额外开设安装孔，避免破坏壳体的密封完整性，预紧力的大小需要控制在合理区间，既要保证电芯在模组内不会出现窜动，也不能压力过大导致壳体变形影响内部极组的状态。另外，顶面预留的二维码粘贴区域为平整平面，能够保证生产过程中二维码的识别率，方便全生命周期的溯源管理，极柱周边的绝缘圈采用耐高温的PP材质，能够承受波峰焊或者激光焊接时的瞬时高温，不会出现融化变形导致的绝缘失效问题。在散热设计上，方形电芯的大平面侧壁为主要散热面，热量可以通过侧壁直接传递到导热垫，再传导到模组的液冷板或者散热壳体上，相比圆柱电芯的弧形接触面，方形的平面接触热阻更低，散热效率更高，能够更好的支持大倍率充放电场景下的温度控制，保证电芯整包的温度一致性，提升整个电池系统的循环寿命。
