GNB2S高压锂聚合物动力电芯

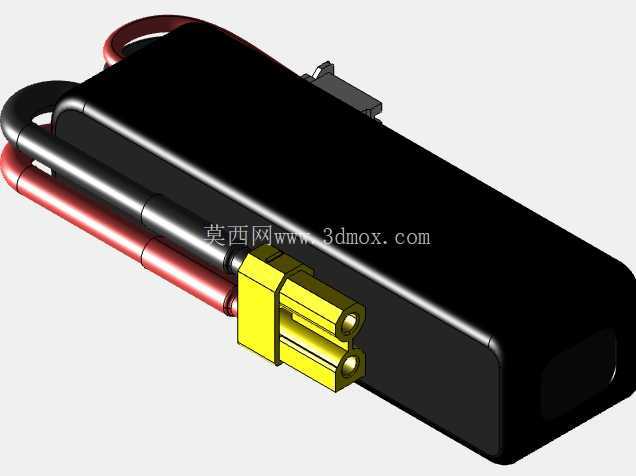

　　这套数模围绕小型穿越机动力供电场景展开，还原了GNB 2S系列高压锂聚合物电池的典型结构与外观特征，适用于FPV竞速、微型四轴飞行器、小型遥控模型以及对重量和瞬时放电能力敏感的便携电子设备。实际装机时，这类电芯并不只是一个储能方块，而是直接参与整机重心布置、机架空间约束和飞控供电链路设计的关键部件。模型中可以看到软包电芯外层包覆膜、端部黄色XT30接插件、引出线束以及电芯端部的固定轮廓，不同容量版本沿长度方向形成渐变，便于在选型阶段对比安装边界。

　　从使用角度看，2S锂聚合物电池由两片单体电芯串联组成，标称电压对应常规LiPo平台，高压版本在满电状态下具有更高的起始电压，能够为小型动力系统提供更充足的油门响应。FPV飞行器在起飞、急转、爬升和特技动作时，电流波动非常明显，电池内阻、放电倍率、线束长度和插头接触电阻都会影响电机端实际电压。将该电池模型放入机架总成后，可以检查电池仓长度、宽度、厚度与扎带位置是否匹配，也能评估电池前移或后移对飞控、摄像头和图传设备布置的影响。

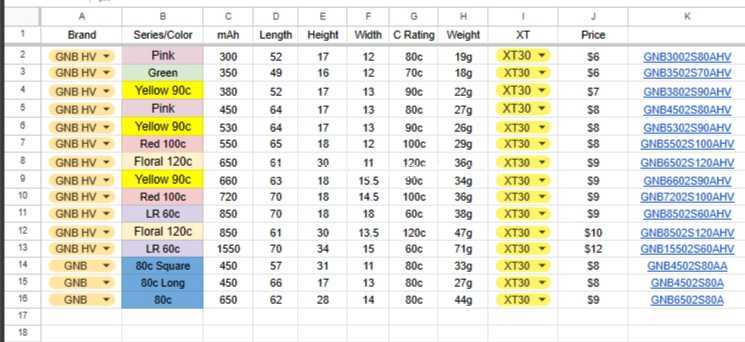

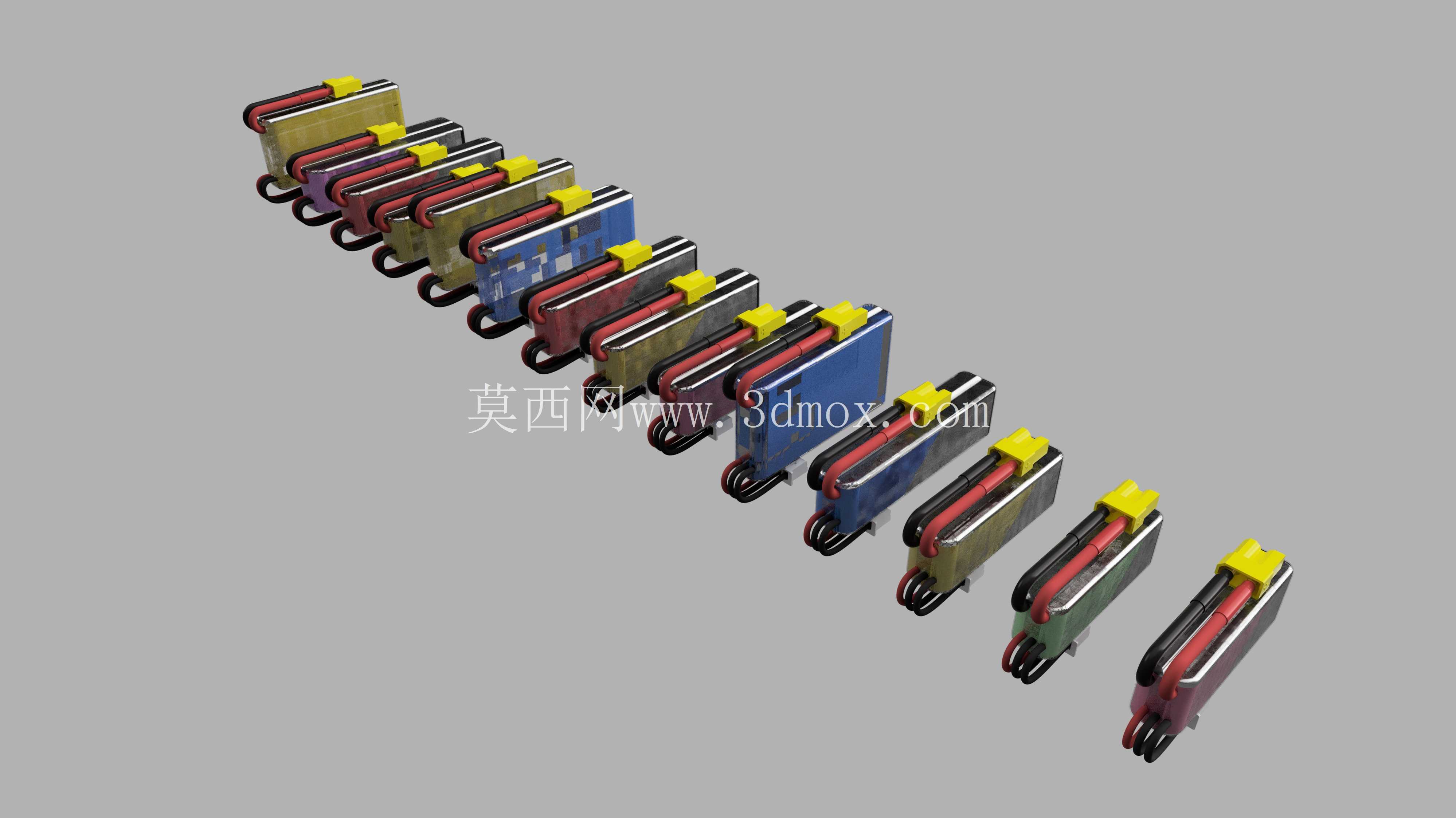

　　结构表达上，软包主体采用近似长方体的封装形态，边角做了圆角和局部收边处理，符合锂聚合物电池热压封装后的真实外形。端部黄色插头区域是装配干涉检查的重点：XT30插头需要与电调电源线对接，插头本体、焊点热缩管和弯曲线束都要占用一定空间。若机架电池仓过于贴近机头碳板或摄像头支架，插装后可能出现线束被压、插头无法完全锁合、维修拆卸困难等问题。数模把多规格电芯按容量递增排列，能够直观呈现350mAh、850mAh等不同容量段在长度方向上的差异，而厚度和宽度变化相对有限，这对小型穿越机尤其重要。

　　设计思路方面，这类电池通常追求高能量密度与低重量之间的平衡。容量增大后，飞行时间可能延长，但整机惯量也会增加；容量过小则重量轻、机动性好，却会限制持续放电和续航。工程选型时不能只看容量数字，还要结合机架轴距、电机KV值、螺旋桨尺寸、飞行重量和电调持续电流进行匹配。电池在机架上一般通过魔术贴扎带或橡胶绑带固定，模型外形可用于确认绑带跨距、电池防滑垫位置以及电池与底板之间的间隙。若电池过于靠近图传发射模块，还应考虑散热和电磁干扰；若靠近摄像头，则要避免遮挡镜头视野。

　　安装边界上，电芯主体需要预留轻微膨胀空间，不能被刚性结构完全夹紧。软包电池在充放电和温度变化过程中可能出现轻微鼓胀，电池仓两侧若没有余量，会造成外壳受压，甚至影响电芯寿命。线束出线方向也应与电调接口一致，避免长线束缠绕螺旋桨。插头端部建议保留插拔操作空间，维护时不需要拆下整个飞控栈。对于竞速机型，电池常贴在底板下方或机架中部，模型可用于模拟不同摆放角度下的整机重心；对于花飞机型，则更关注电池抗摔缓冲和线束抗拉扯。

　　在三维结构评审中，该类模型还可作为电气系统布局的参考件。将电池、电调、飞控、接收机、图传、摄像头和机架一起装配，能够检查电源线走向是否最短，信号线是否远离大电流线束，电池拆装是否需要先拆外设。虽然软包电芯内部极片、电解液和隔膜不属于外部结构建模重点，但外部封装、接头、线束和尺寸比例对整机设计已经具有直接价值。通过该系列模型，设计人员可以在加工或装机前完成空间校核、重心判断、维护性检查和多容量方案对比，减少实物试装中的干涉与返工。
