人体工学手持钢卷尺结构造型设计

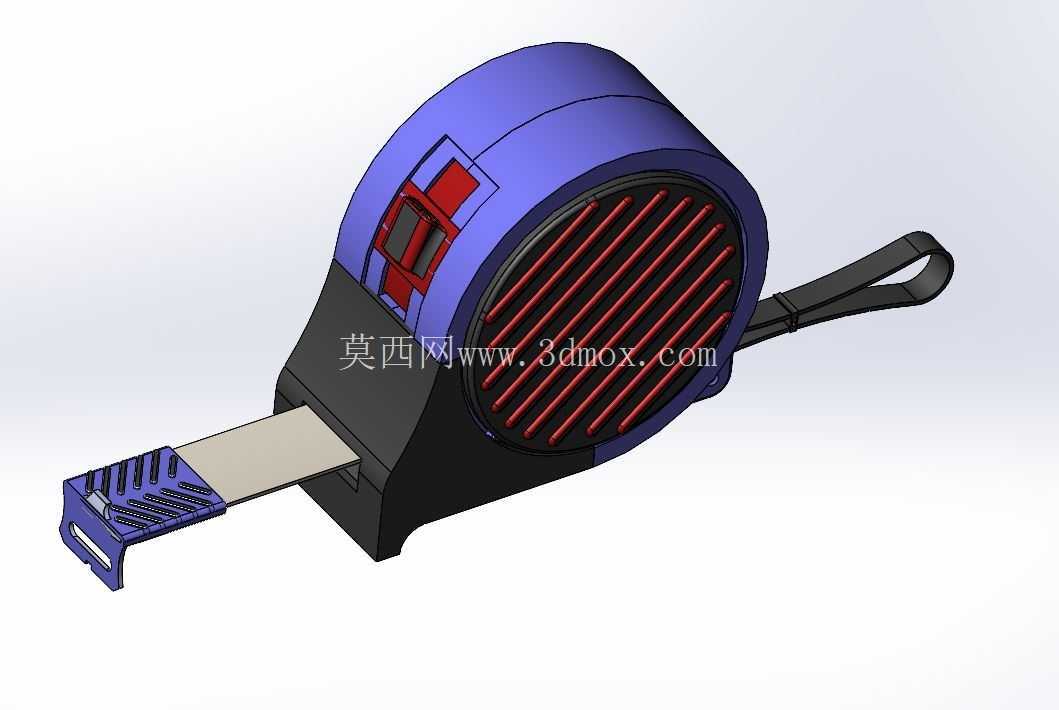

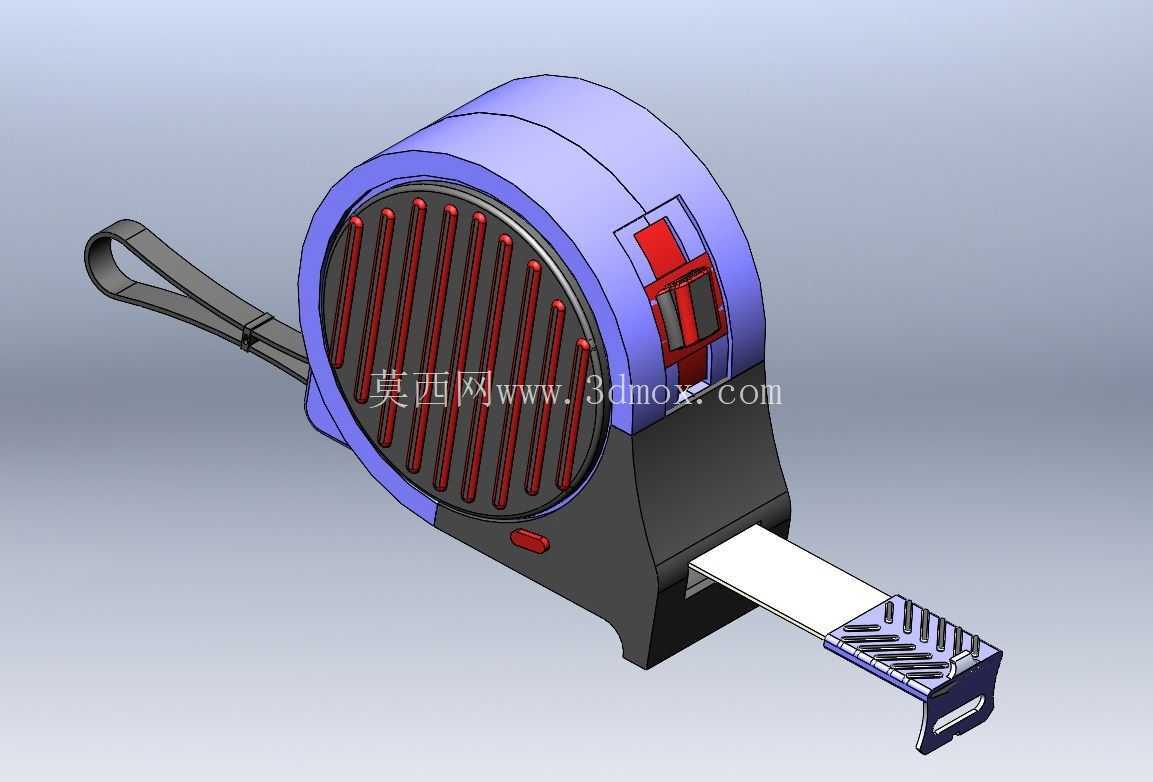

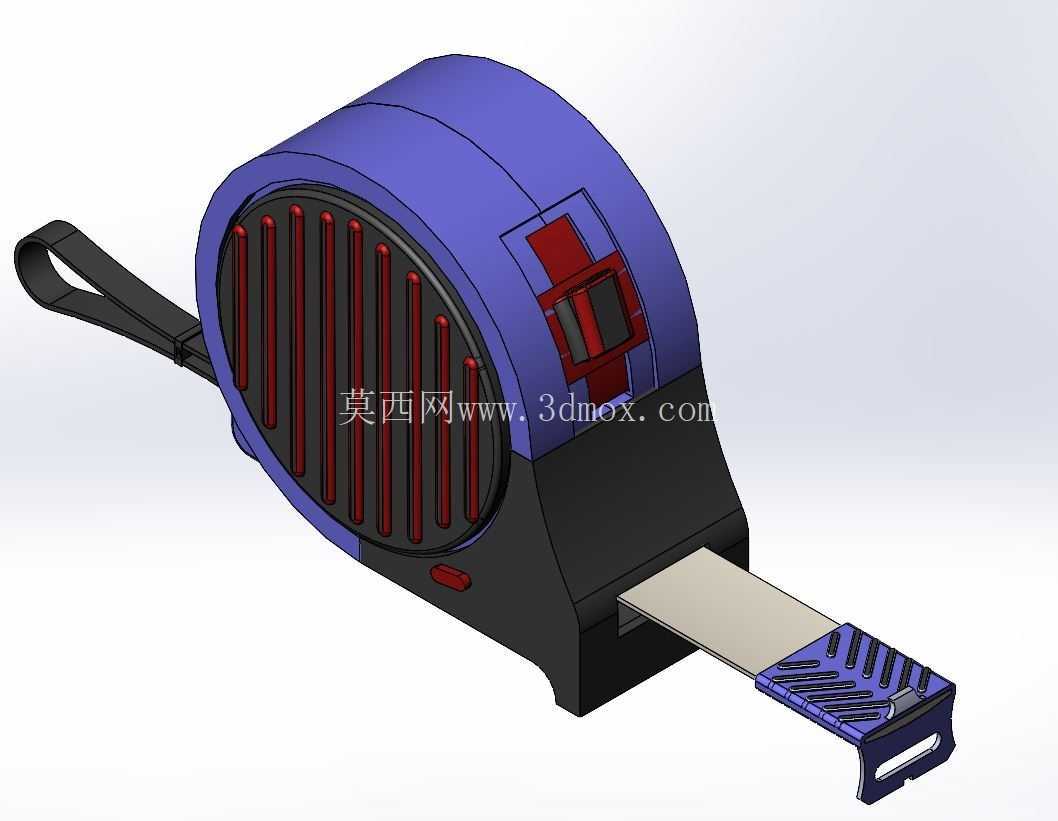

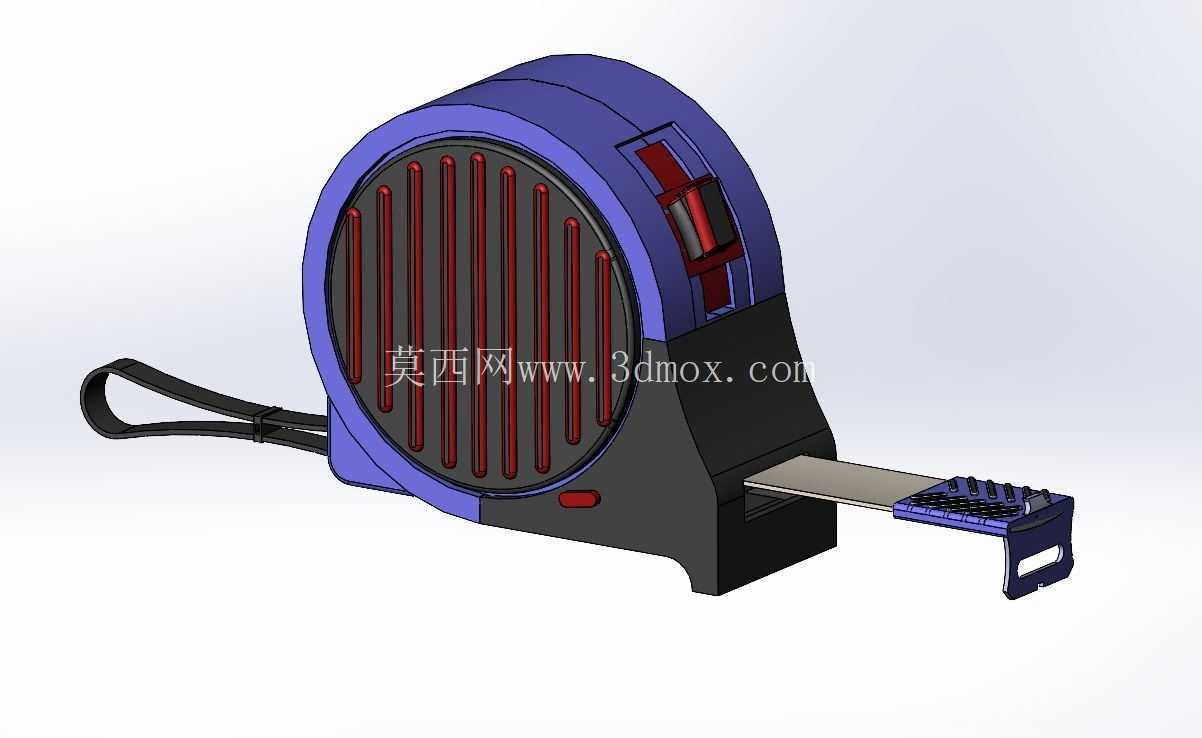

　　这款手持钢卷尺的结构方案围绕现场高频测量动作展开，重点处理握持姿态、尺带回收、制动锁定与端部挂钩之间的配合关系。卷尺外壳采用近似圆盘的主体轮廓，内部容纳卷簧、尺带卷轴与回转支撑结构，外侧通过加厚侧壁形成防护边界，使尺带在反复拉出、回缩过程中不易因侧向偏摆而卡滞。正面格栅区域并非单纯装饰，其竖向筋条对应外壳内部的加强布局，可在跌落或受压时分散冲击力，同时增加手掌接触时的摩擦感。侧面红色拨块承担尺带制动功能，拨块行程短、按压位置靠近拇指自然落点，使用者单手握持时无需调整手型即可完成锁定与释放。下方小型红色按键用于辅助控制回缩节奏，避免尺带在满行程回收时端部挂钩猛烈撞击壳体。

　　从实际使用场景看，这类卷尺适用于装修放线、钣金件尺寸复核、家具安装、管道排布、车间备料以及施工现场临时丈量。尺带伸出后需要保持一定挺直距离，因此模型在出口位置设置了导向与支撑结构，使尺带从壳体引出时保持平直，减少因出口间隙过大造成的下垂和扭转。前端挂钩采用弯折金属片形式，兼顾外测量与内测量两种工况：勾住板材边缘时可读取外部长度，顶住基准面时挂钩厚度补偿能够保证内部尺寸读数一致。挂钩端部的活动间隙是卷尺设计中容易被忽略的细节，模型中通过连接孔与铆钉位预留微动量，使零位在推拉两种状态下都能对齐。

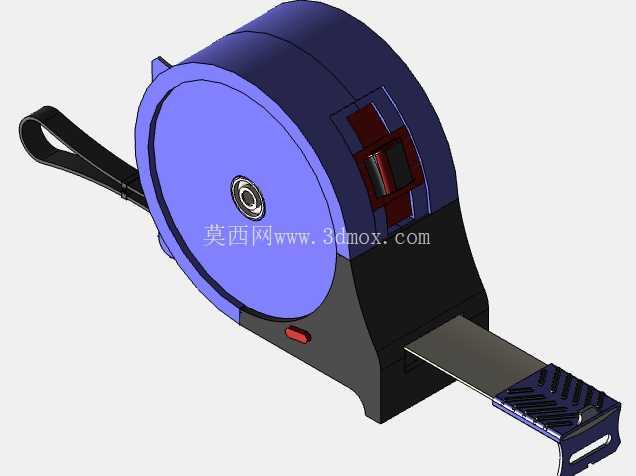

　　握持部分按照人体工学思路进行了分区处理。壳体后侧与底部形成贴合掌心的曲面，拇指区域靠近制动拨块，食指和中指可自然环绕壳体下缘，尾端挂绳孔用于穿装腕带，防止高空作业或移动测量时脱手。外壳主体采用紫蓝色包覆层与黑色承力骨架搭配，视觉上区分握持区和内部机构区，结构上也可理解为软硬复合外壳：内层骨架负责卷轴、尺带出口和按键的定位，外层包覆件负责抗冲击与手感。尺带出口下方的承托面略微外伸，当尺带贴靠墙面或工件边缘拖动时，能够减少壳体直接摩擦被测表面。

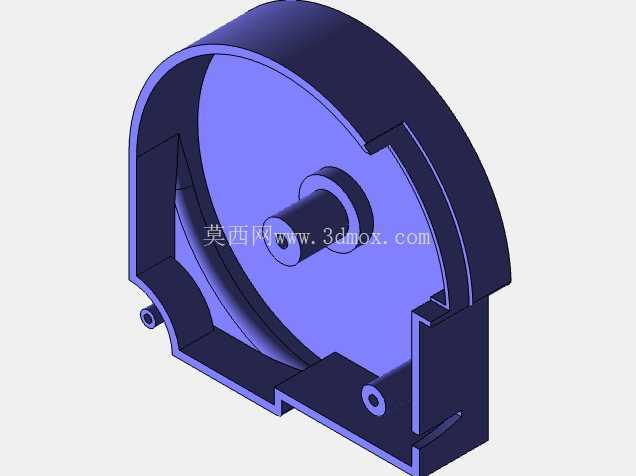

　　建模时需要重点控制卷轴中心、出口切线和制动块压合位置三者的关系。卷轴中心决定尺带卷绕直径变化范围，出口位置决定尺带拉出方向，制动块则需要以合适正压力压在尺带表面，既不能过松导致锁止失效，也不能过紧造成尺带划伤或回缩阻力过大。壳体侧壁的螺钉柱、卡扣槽和内部环形加强筋应围绕卷轴布置，避免在尺带最大卷径处形成干涉。格栅背部若设置为镂空结构，需要保证筋条宽度与壁厚过渡均匀，防止注塑件出现缩痕；若作为外观覆盖件，则应与内壳保留装配间隙。

　　外形边界方面，圆盘状壳体直径控制在手掌可包覆范围内，厚度以容纳尺带宽度和卷簧组件为下限，侧面拨块突出量不宜过大，以免放入工具包时误触。底部尺带出口需形成耐磨接触面，长期使用后该区域会承受尺带来回摩擦，材料上通常选用硬度较高、摩擦系数低的工程塑料。前端挂钩与尺带连接区域要保留弯折和铆接空间，挂钩外侧齿形或防滑纹可在抵住工件时增加稳定性。尾端挂绳孔位于壳体后侧，孔位边缘做圆角过渡，避免腕带受力后割伤。整体方案不追求复杂机构，而是通过握持曲面、控制件位置、出口导向和防护筋条的协同，使卷尺在单手操作、反复制动和频繁回收的工况下保持顺畅可靠。
