CNC接触式USB-C测头6与8毫米轴结构

　　这套结构围绕小型加工中心、桌面铣床及轻载数控设备的在位找正需求展开，核心是把接触触发式测量动作压缩到紧凑的圆柱形测头本体中，并通过USB-C接口完成供电与信号连接。实际装机时，它并不承担重型切削载荷，而是安装在主轴可夹持的直柄位置，用于工件边缘拾取、孔位中心确认、台阶高度复核、平面偏差检查以及简单轮廓的点位测量。对于改装机床、教学设备、小型CNC工作台而言，这类测头可以减少人工塞尺、寻边器和百分表反复切换的时间，尤其适合多品种小批量加工中频繁换件、重新设定坐标系的场景。

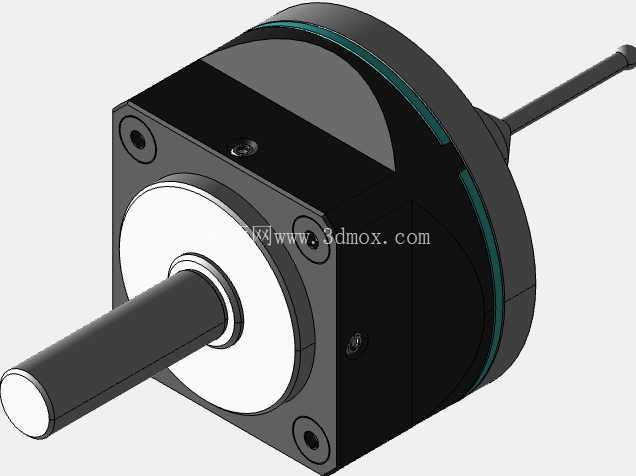

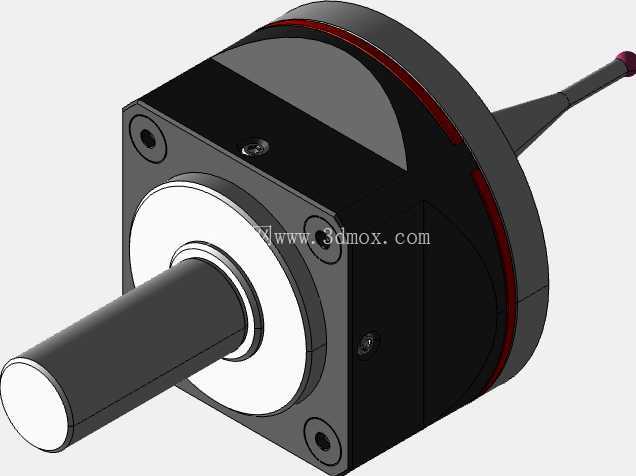

　　结构上，模型同时考虑了6mm与8mm两种夹持轴径。6mm版本适配常见ER夹头、小型刀架和轻量主轴，安装边界更窄；8mm版本则在刚性、夹持稳定性和重复定位方面更有余量，可用于主轴夹持能力稍强的设备。轴段采用直圆柱基准，装配时以夹头同轴夹持为主要定位方式，因此外圆的直线度、轴肩与测头壳体的同轴关系会直接影响测针偏摆。建模时需要保留轴肩过渡、夹持有效长度和壳体外径之间的间隙，避免刀柄夹紧后与外壳发生干涉。

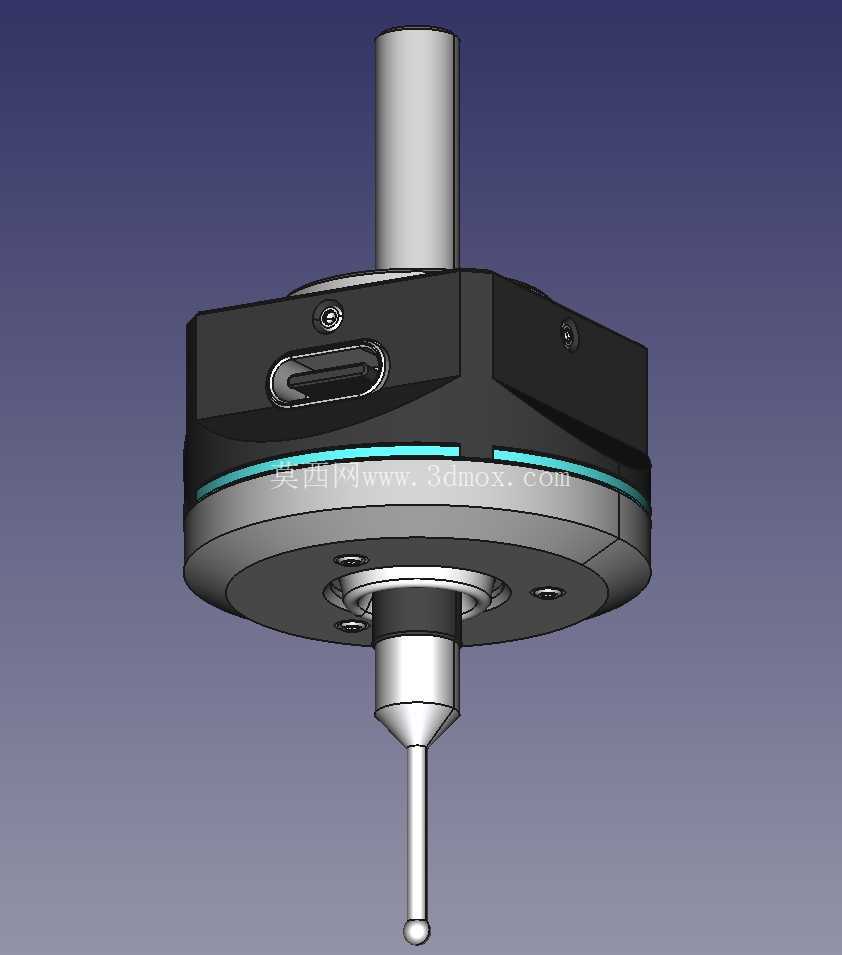

　　测头下部为接触触发端，钢尖探头版本适合普通金属工件、夹具基准面和粗加工后的快速定位；红宝石探头版本则更耐磨，适合频繁触碰铝件、钢件、硬质阳极氧化表面以及标准检具。测针细长，受力后应产生可控的微小偏摆，并通过内部触发机构把机械位移转化为开关信号。工程设计中，测针长度、针尖球径和壳体直径需要一起评估：测针越短，触碰刚性越好，但可达深度受限；测针越细，避让能力越强，却更容易因侧向撞击产生弯曲。模型在外形上保留了下部锥形过渡和细长测针，便于在深腔、槽边和孔口附近进行测量。

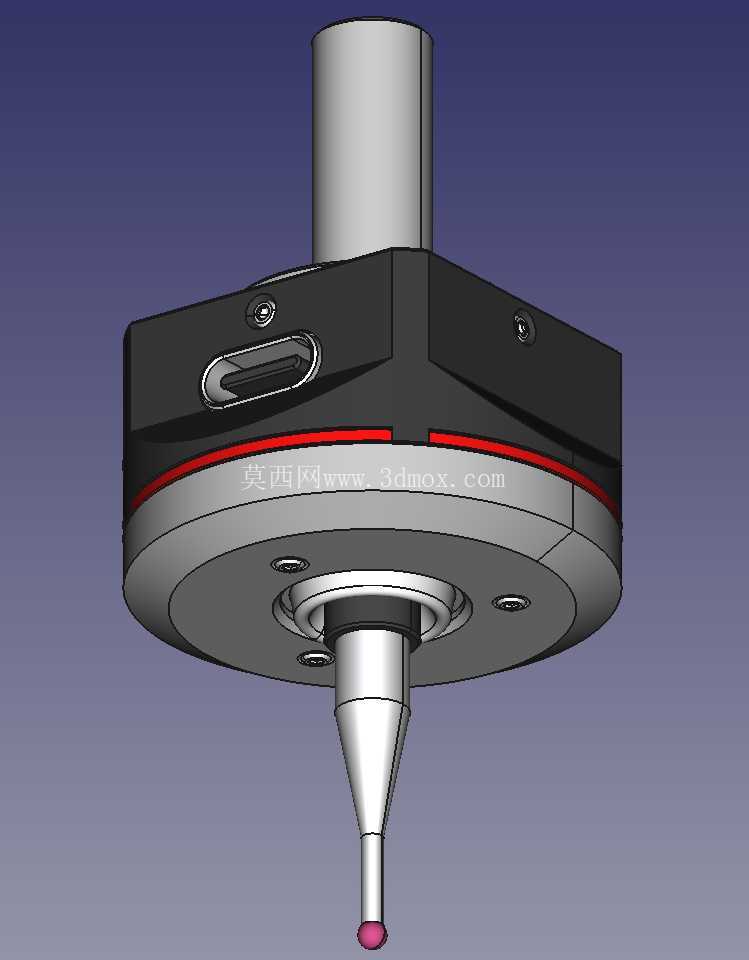

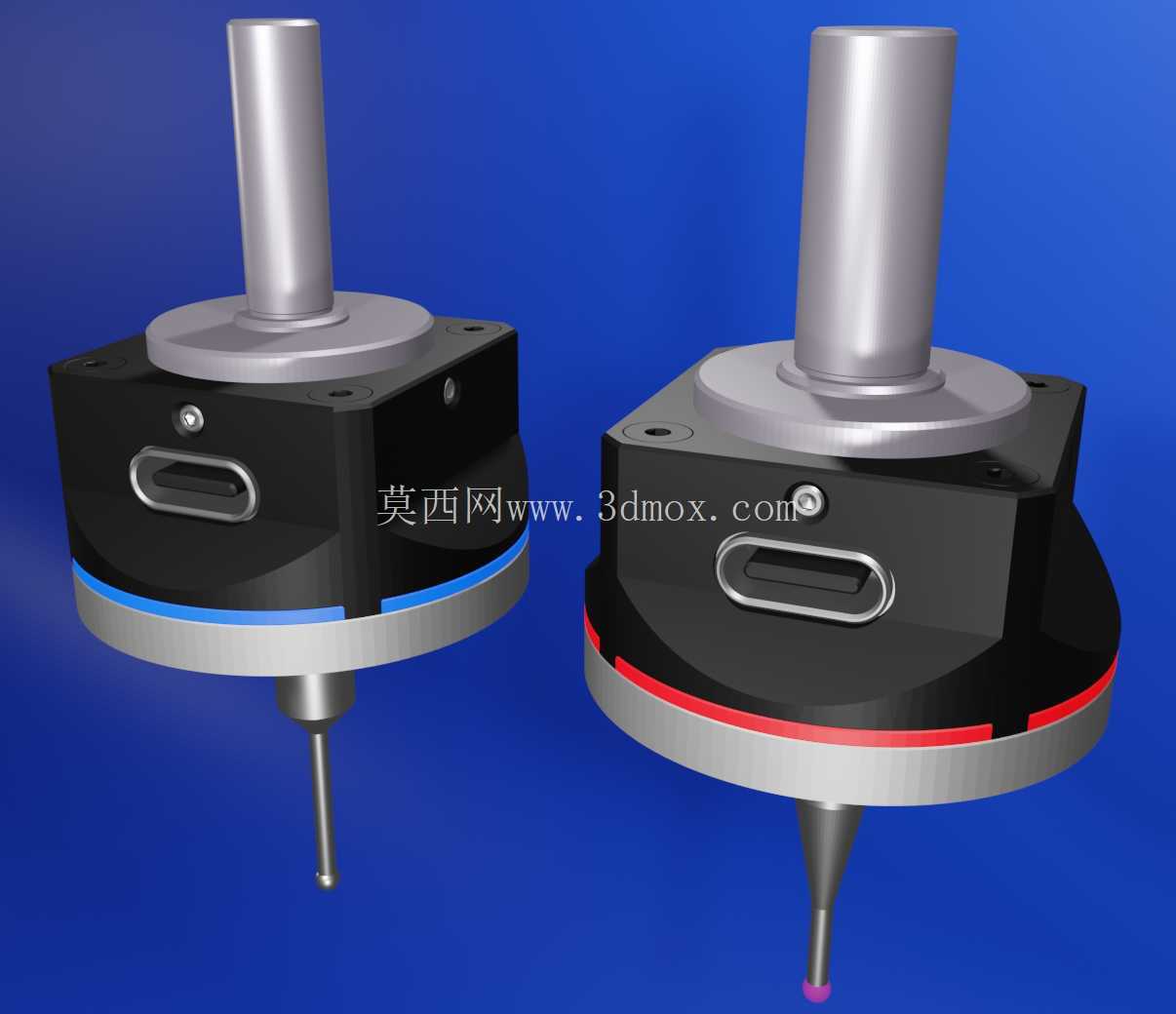

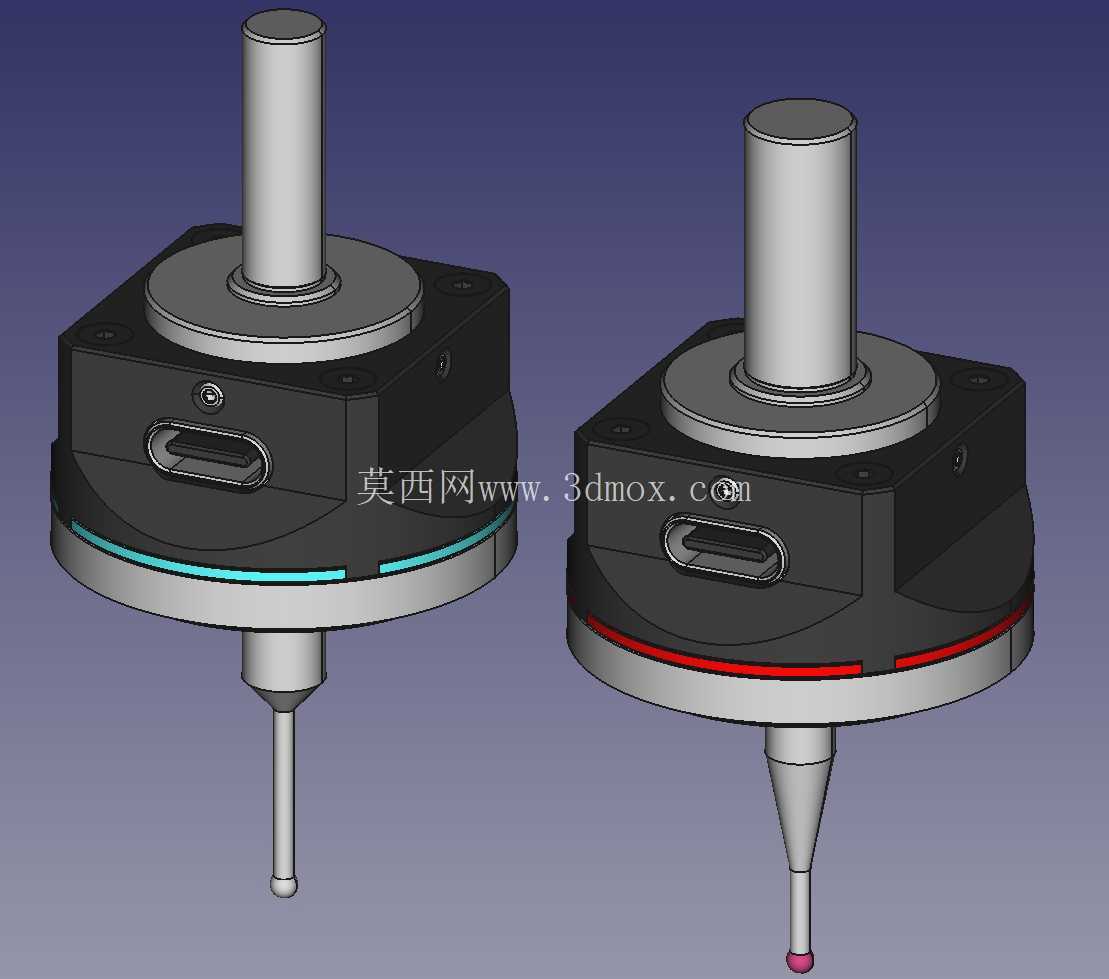

　　壳体主体采用近似圆盘加多边形侧切面的组合，圆盘上部承接夹持轴，下部容纳触发机构与电子元件。侧面设置USB-C开口，接口方向沿壳体径向布置，使线缆可从测头侧方引出，减少主轴轴向空间占用。这个布置在实际使用中要注意线缆弯曲半径和拖链姿态，尤其是主轴上下移动或旋转换刀时，接口处不能被拉扯。壳体外侧的色环不仅是视觉区分，也可作为6mm与8mm版本、钢尖与红宝石版本的识别特征，便于现场人员快速取用。

　　从安装边界看，设计重点不只是测头本身外形，还包括它进入机床工作区后的运动包络。上部直柄被主轴夹持后，圆盘壳体需要与主轴端面、压帽、刀夹外圈保持安全距离；下部测针向下伸出，测量孔位或台阶时，壳体最大外径不能与工件侧壁、虎钳钳口或夹具螺栓发生碰撞。若用于第四轴、工装夹具密集的工位，还应在CAM软件中把测头作为一把特殊刀具进行路径仿真，设定慢速触碰、回退距离和超程保护。USB-C线缆则应沿主轴侧方固定，避免悬垂过长造成误触发。

　　功能思路上，该测头强调低成本、可维护和易集成。USB-C接口提高了接线便利性，圆盘壳体内部有足够空间布置触发电路板、固定螺钉和密封结构；侧面小螺钉用于壳体装配或内部元件限位，拆装时应控制扭矩，避免薄壁壳体变形。两种轴径版本共享相近的下部测量结构，有利于减少备件种类，也方便使用者根据机床夹头规格选择安装方式。对于三维建模人员，绘制时应重点处理夹持轴、壳体回转中心、测针中心线和USB-C接口开口的相对位置；对于设备选型人员，则应结合主轴夹头规格、工件材料、测量节拍和碰撞空间判断其适用性。
