远程显示电容式线性测量标尺结构

　　这套电容式线性标尺主要面向小型机床、木工滑台、教学实验平台以及需要直线位移反馈的改造场景，用来把滑座、刀架或工作台的相对移动量转换为可读的位置数值。与传统玻璃光栅尺相比，电容式结构在轻载、低污染、成本敏感的设备上更容易布置，尺身截面较薄，读数头沿尺面滑动时不需要复杂的密封防护，适合安装在开放或半封闭的运动机构中。

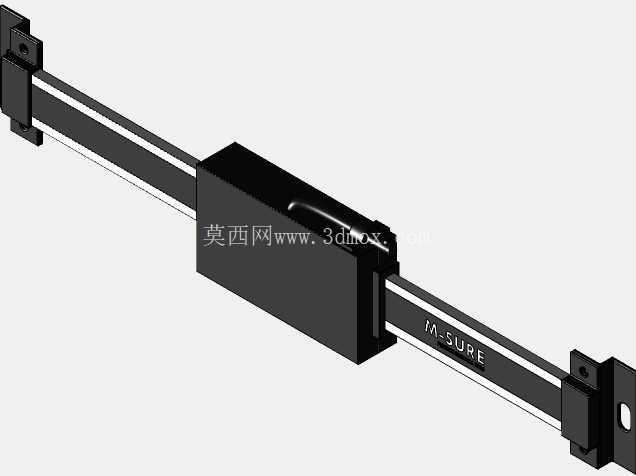

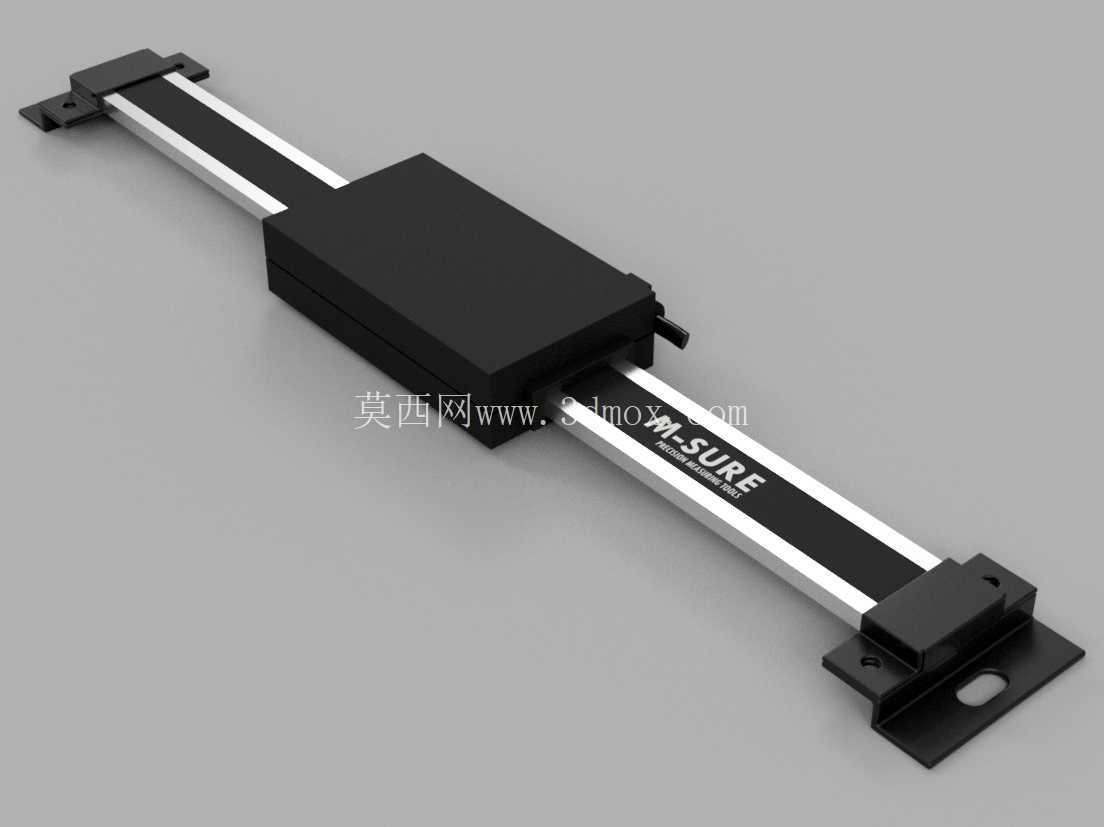

　　从实际装配角度看，标尺由长条形尺体、滑动读数头、两端固定支架以及外接显示连接部分组成。尺体承担测量基准和导向参考作用，安装时应尽量贴近被测运动轴线，减少阿贝误差；两端支架提供螺钉固定孔位，可将尺身锁定在静止部件上，读数头则通过支架或转接板连接到移动部件。建模时需要重点保留支架孔位、端部轮廓、读数头外形高度以及线缆引出方向，这些边界直接决定设备内部是否存在干涉。

　　读数头采用盒式外形，包覆在尺身中段，沿长度方向滑动。其内部对应电容感应极片，外部壳体主要起到握持、防护和安装定位作用。模型中读数头与尺身之间应保留合理滑动间隙，不能按完全贴合处理；在工程装配里，这个间隙会影响运动顺畅度和测量稳定性，过小容易因安装平行度误差产生卡滞，过大则可能降低信号耦合一致性。尺身两侧的黑白标识带不仅是外观特征，也提示了读数方向和安装朝向，装配时不应反向布置。

　　端部安装支架是结构设计中最容易被忽略的部分。支架带有弯折底板和安装孔，能够把细长尺体固定在机床床身、铝型材框架或焊接机架上。若用于非标设备改造，建议先根据模型核对孔距、支架厚度和螺钉头沉台空间，再设计过渡连接板。由于标尺总长与有效行程并不等同，选型和建模时要把两端固定区、读数头长度以及超程余量同时纳入行程边界。对于150mm量级的测量行程，机构两端还应预留机械限位，避免读数头冲出尺体。

　　该类标尺的功能核心是提供直线位移反馈，显示端可通过协议接收读数头信号，实现坐标清零、公制英制切换、位置保持以及多轴读数等常见操作。在铣床、车床小拖板、钻床进给机构或调试工装上，它能够替代机械刻度盘，降低人工读数误差。用于自动化项目时，工程人员更关心信号引脚、通信时序和供电方式，而结构模型则为外壳改制、线缆走向和安装支架设计提供依据。

　　建模思路上，尺身可按细长薄壁组件处理，重点表达平行导轨面、标识条和端部连接关系；读数头应拆分为上下壳体、内部腔体占位和出线结构，便于后续检查电路板空间；支架则需要保留真实孔位和折弯形态。若将模型用于运动仿真，应把尺身设为固定件，读数头设为沿尺长方向平移的活动件，并在极限位置检查读数头与端部支架、设备护罩、螺钉头之间的最小间隙。

　　在车间应用中，这类标尺不适合长期暴露在大量切削液、金属粉尘或强油污环境中；若安装在铣床或车床附近，最好增加简易挡屑板，并让线缆沿拖链或固定线槽敷设。线缆从读数头侧方引出，转弯半径不能过小，接头位置应远离往复运动区域。对于木工、3D打印平台、轻型检测工装等环境，该结构则具有布置简单、占用空间小、观察直观的优势。

　　整体来看，该模型的价值不只是还原一个数显尺外观，而是把位移测量元件在设备中的安装边界、运动关系和接口空间完整呈现出来。结构设计人员可据此校核尺体固定方式，电气人员可规划显示模块与连接线，设备改造人员也能在不拆解实物的情况下提前判断行程、孔位和护罩干涉问题。
