C型转弯桌面链板输送线结构

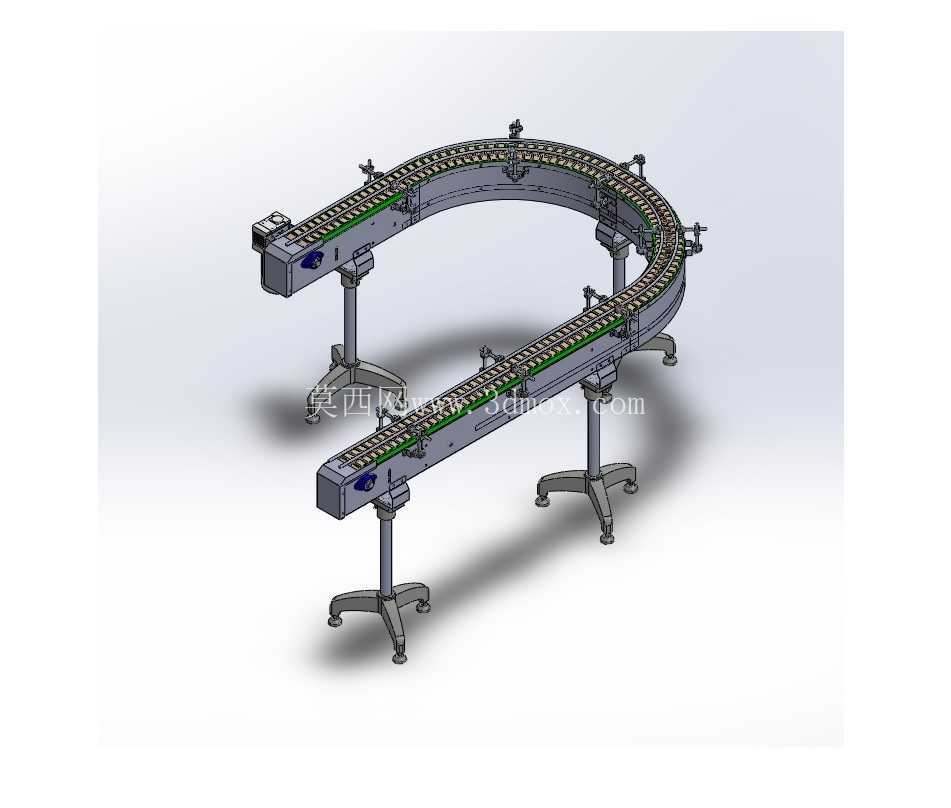

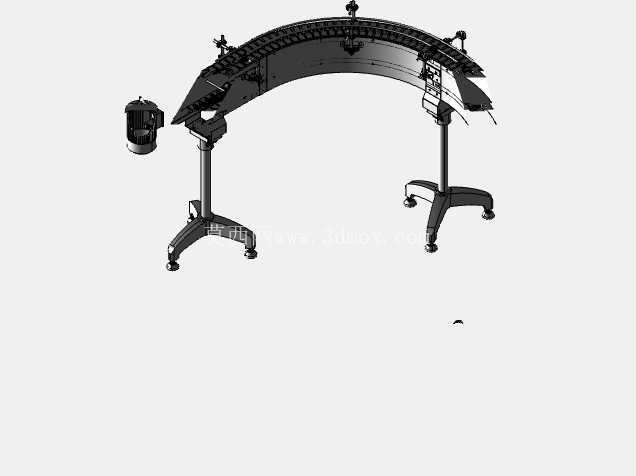

　　该套三维结构呈现的是一种C形回转布置的桌面链板输送线，主要用于小尺寸工件、盒装物料、包装件或装配半成品在有限平面内的连续转向输送。设备采用两段近似直线输送段与一段弧形转弯段组合的方式，使物料能够沿U形或C形路径完成方向转换，常见于电子装配、轻工包装、食品日化、实验室小线体以及车间工位之间的短距离衔接。与长距离直线输送相比，这种布置更强调占地边界的紧凑性，能够在不大幅增加车间宽度的情况下延长输送路径，并把上下游设备布置在同一操作侧或相邻区域，减少人工搬运和工位折返。

　　从结构组成看，线体主体由链板承载面、两侧导向护栏、弧形轨道、驱动端、张紧端、支撑立柱、十字脚架和可调脚杯等部分构成。链板沿机架内侧导轨循环运行，承载面宽度按小件输送需求设定，适合轻型物料稳定通过。转弯段采用连续弧形导轨约束链条轨迹，链板在弯道处通过链节间的转动关系适应曲率变化，两侧护栏则限制物料在离心作用下向外偏移，避免卡滞、偏摆或掉落。直线段护栏与弯道护栏保持连续过渡，导向高度和间距需要根据物料外形统一校核，尤其在入口和出口位置，应保证物料不会因护栏错位产生挤压。

　　支撑方式采用独立立柱加盘式脚架的形式，每根立柱下方设置多支脚辐射结构，脚端安装可调脚杯。这种结构适用于桌面级或低矮输送线，既能提供稳定支撑，也可通过脚杯调节整机水平。立柱与输送主梁之间的连接位置靠近线体受力区域，可减少链板牵引和驱动振动带来的摆动。对于转弯段，支架布置密度应高于普通直线段，因为弧形链道在运行时会产生侧向分力，机架若刚性不足，容易出现导轨外张、链板跑偏和异响。三维建模时需要把支脚外扩范围纳入安装边界，不能只按输送面轮廓评估占地，实际维护和操作空间还应包含脚杯调节、驱动端拆装以及链条张紧所需的侧向距离。

　　驱动端布置在线体一端，内部通常包含电机减速装置、链轮、传动轴和轴承支撑；另一端设置张紧结构，用于补偿链板磨损、伸长以及装配误差。链板输送的优势在于承载面平整、输送方向稳定、可适应多种小件形态，并且便于在护栏上加装传感器、挡停机构或导向附件。若用于节拍化生产线，可在直线段预留挡停器、光电检测开关和接驳工位安装位；若用于包装后段，则可与贴标、装盒、分拣或收料设备衔接。弯道半径是设计中的关键参数，半径过小会导致链板转动角过大、物料侧向挤压明显，半径过大又会浪费场地，因此需要结合链板宽度、物料最小通过尺寸和目标节拍综合确定。

　　建模思路上，应先建立输送中心线，再按弯道曲率生成导轨和链板走行路径，随后布置主梁、支撑立柱和脚架。链板不宜只按静态平板处理，需要体现链节铰接关系和转弯时的扇形排布特征，这样才能检查弯道处链板间隙、护栏间距以及机架干涉。驱动端和张紧端应保留轴系、链轮、轴承座和调节余量，支撑脚架则需体现落地范围与高度调节能力。整机外形呈开放式轻型结构，输送面距地面高度适合人工取放，线体两侧留出操作空间；安装时需重点校核地面水平、弯道段固定强度、护栏连续性、链条张紧量以及驱动方向。通过该模型可以直观理解转弯链板线在紧凑布局中的路径规划、结构支撑和物料导向方式，也可作为同类轻型输送设备方案设计和选型校核的参考。
