Z型爬坡挡边皮带散料提升输送设备

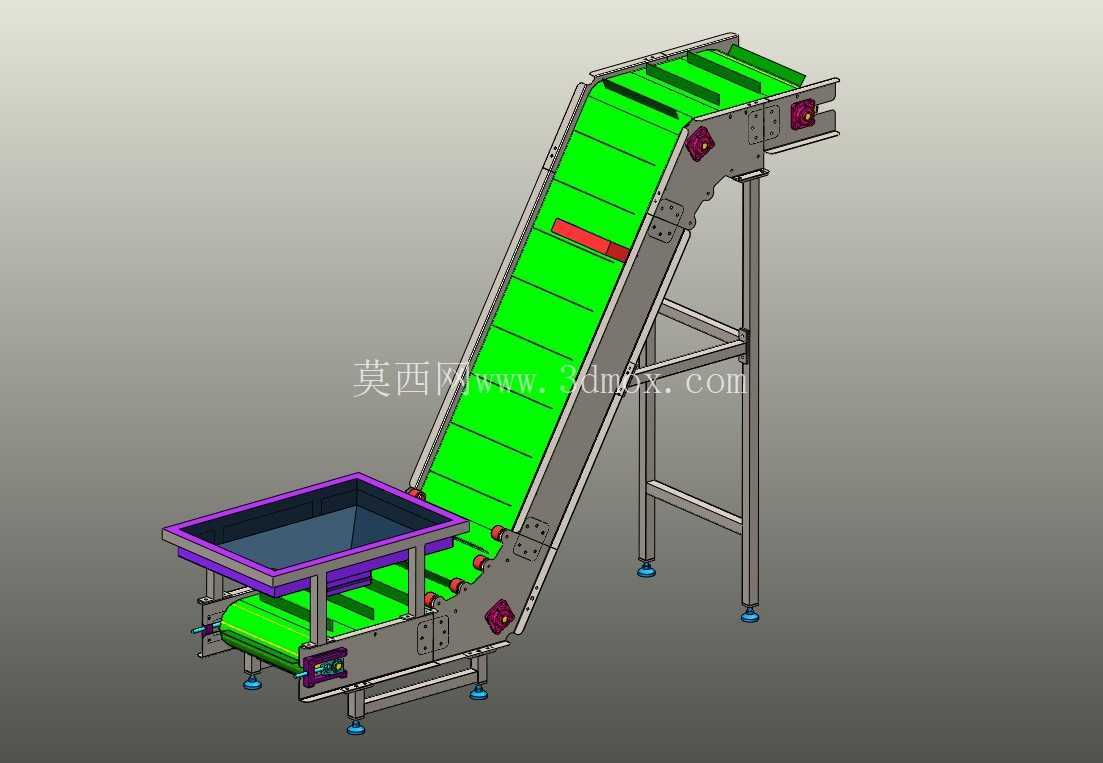

　　在散料处理车间做产线布局时，水平段与高位进料口之间往往存在1.8米到3.5米的高差，普通水平皮带无法把物料抬升到包装机、储料仓或分选设备的入口，斗式提升机又存在残料清理困难、易碎物料破损率高的问题，这款Z型爬坡挡边皮带机正是针对这类工况开发的连续输送方案。设备下段设置水平接料段，操作人员可直接将散装颗粒、小块状工件、农副加工物料倾倒至端部料斗内，皮带承接物料后沿倾斜段匀速抬升，到达上端水平段后平稳卸料，全程无陡变抛料动作，对薯片、坚果、塑胶件、冲压小零件这类怕磕碰物料十分友好。

　　倾斜段皮带表面加装横向挡条，两侧配套波纹挡边，当输送倾角达到45度甚至60度时，物料不会沿皮带表面下滑滚落，相比普通光面皮带，大倾角工况下的输送稳定性大幅提升，也省去了反复增设多台短皮带接力抬升的占地与成本。整机机架采用方管焊接拼装结构，下段水平段、倾斜爬坡段、上段水平卸料段三段通过折弯连接板与紧固件组合，现场进场时可分段吊装，无需在车间内完成整体焊接，适配老旧厂房门洞狭窄、吊装空间不足的安装条件。四条支撑立柱底部配置可调脚杯，地面存在轻微不平整时，可旋转脚杯调节整机水平度，避免皮带运行跑偏；立柱之间加装横向斜撑，整机满载运行时机架晃动量控制在极小范围，高速输送时也不会出现共振异响。

　　端部料斗做扩口收口设计，上口宽度大于皮带有效宽度，人工倒料或前端振动筛落料时不会出现撒料，料斗下沿贴近皮带表面，间隙控制在5毫米以内，防止细小颗粒从缝隙卡入皮带与滚筒之间。驱动单元布置在上端 head 滚筒位置，依靠头部滚筒增大包角提供足够摩擦力，避免皮带重载爬坡时打滑；尾端设置螺杆张紧机构，皮带运行一段时间出现伸长后，可同步调整两侧张紧螺栓，补偿皮带伸长量，同时校正皮带跑偏趋势。皮带回程段两侧布置多组压带轮与托辊，倾斜段回程皮带不会因自重下垂剐蹭机架，承载段托辊按等间距排布，托住重载皮带避免中部凹陷撒料。电气配套方面可在侧方安装感应开关，上端料仓满料时自动停机，待料位下降后自动重启，实现产线联动无人值守。

　　安装边界上，设备水平投影长度可根据抬升高度匹配，常规3米抬升高度下整机总长约4.5米，宽度方向包含侧边护板总宽比皮带有效宽度宽出200毫米左右，现场布局时只需在侧边预留600毫米维护空间，用于检修托辊、更换皮带、清理残留物料即可。整机所有与物料接触部位均可做不锈钢或喷塑处理，食品加工场景满足卫生清理要求，工业工件输送场景可做加厚碳钢耐磨设计，适配不同行业的长期连续生产需求。
