这套高架输送框架的建模思路,是先从车间现有作业痛点倒推结构边界:不少喷涂、小件装配、家电总装车间的地面工位被物料周转车、待加工件占满,人员通行和AGV转运路径频繁被截断,而普通地面皮带线、辊筒线又会占用宝贵的作业面,架空悬挂输送的方案刚好把物料流转路径抬升到人员头顶以上的空间,完全释放地面区域。整套框架采用门式立柱搭配纵向通长主梁的排布形式,立柱底部做了方形地脚法兰盘,安装时直接通过膨胀螺栓与车间混凝土地面固定,不需要在屋面承重梁上额外打吊点,既规避了老厂房屋面承重不足的问题,也让整条输送线的布局可以跟着工位调整灵活移位,不用受原有屋面吊点位置限制。
从实际使用场景来看,这类框架最常配套悬挂吊具、积放式输送链条使用,在五金件喷粉、汽车零部件电泳、小型家电外壳组装、服装裁片吊挂分拣这类产线里应用极广:工件挂在吊钩上沿着主梁下方的轨道逐工位移动,工人在地面固定工位完成上件、喷涂、烘干、下件的全流程,不用来回搬运工件,工位之间的在制品直接顺着架空轨道流转,完全不会和地面的人员、物流设备产生路径干涉。设计时首先要敲定的是架空净空高度:主梁下沿到地面的距离需要保证悬挂最长工件之后,工件底部距离地面仍保留至少2.2米以上的通行净空,满足人员和小型转运车顺利从下方穿过;如果产线需要通过叉车转运物料,对应区域的净空还要抬升到3米以上,避免叉车举升货物时碰撞悬挂工件。

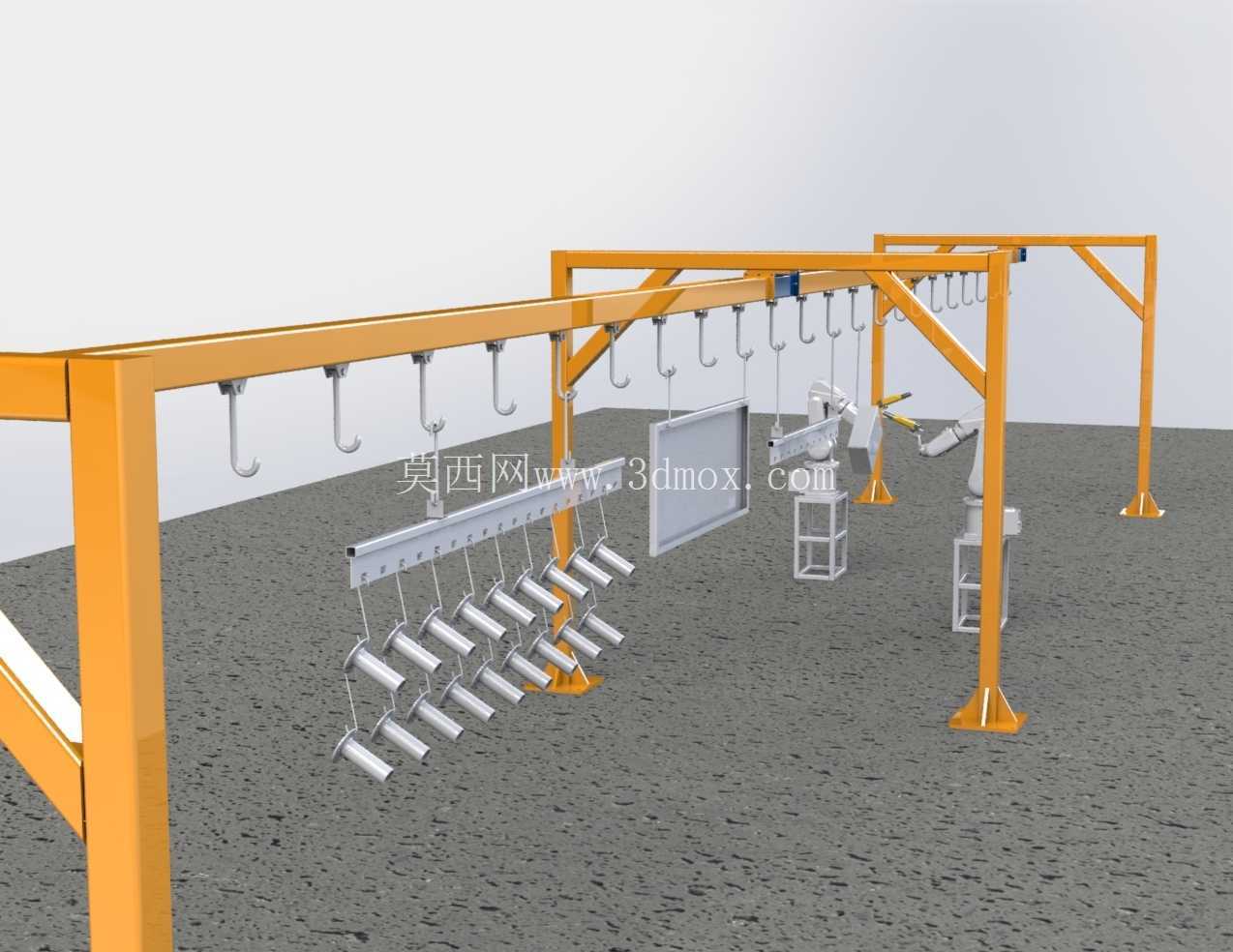

框架的立柱间距排布也有明确的工程约束:单跨立柱的跨度不能盲目拉大,主梁采用标准型钢焊接加工时,跨距通常控制在3到4.5米区间,跨距过大会导致主梁在满载悬挂工件时出现下挠变形,长期运行会造成轨道弯曲、输送链条卡滞。立柱本身采用矩形钢管或者槽钢拼焊成型,相邻两根立柱之间在顶部加装斜向支撑三角筋,就像模型里呈现的斜撑结构,这个结构不是装饰件:整条输送线运行时,输送链条的启停冲击、工件挂载的偏载都会给框架带来纵向和侧向的交变作用力,斜撑可以把主梁承受的载荷直接传导到立柱,再顺着立柱传递到地面地脚,大幅减少框架的侧向晃动,避免长距离输送线出现整体共振。

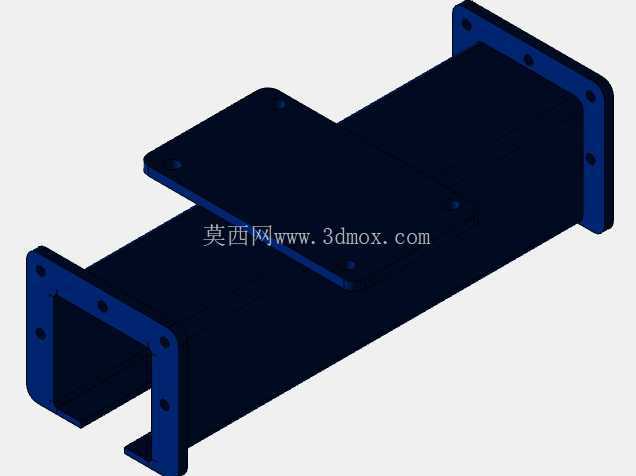

主梁的截面选型要匹配整条线的最大挂载重量:如果是悬挂轻型塑料件、服装裁片,单米轨道挂载重量不超过50公斤时,选用普通槽钢做轨道基体即可;如果是悬挂金属焊接件、整机外壳,单米挂载重量超过100公斤,就要加大主梁的型钢规格,同时在轨道挂载面额外贴焊加强筋板,避免长期满载出现轨道面凹陷。框架的纵向分段处要预留拼接法兰,工厂预制时把单段框架控制在6米以内,方便普通货车运输,现场安装时两段法兰通过螺栓锁紧,拼接面的错位量要控制在1毫米以内,防止输送吊具经过拼接位置时出现卡碰。
地脚安装的边界条件也需要在建模阶段提前考虑:每个立柱下方的法兰盘尺寸通常做300×300毫米,开4个直径18毫米的地脚孔,配套M16膨胀螺栓固定,安装位置的地面混凝土厚度不能低于150毫米,如果车间地面是薄层找平层,就要提前在立柱位置做预埋钢板,避免满载运行时地脚松动、立柱倾斜。整条框架的排布还要避开车间原有消防管道、照明桥架、通风风管的走向,主梁顶部和屋面管线之间要预留至少500毫米的检修空间,方便后期人员对输送链条、吊具滚轮做日常维护。模型里呈现的多组吊钩和挂具排布,也对应了不同工位的挂载需求:直吊钩用来悬挂带挂孔的钣金件,多挂点的挂杆可以同时挂载十余个小型工件,在上下件工位还可以预留空位,适配人工或者机器人自动上下料的作业范围,让整套架空输送系统既不占用地面作业空间,又能实现工件的连续流转,大幅提升车间的空间利用率和产线流转效率。
