FTC赛事全向移动竞技机器人结构

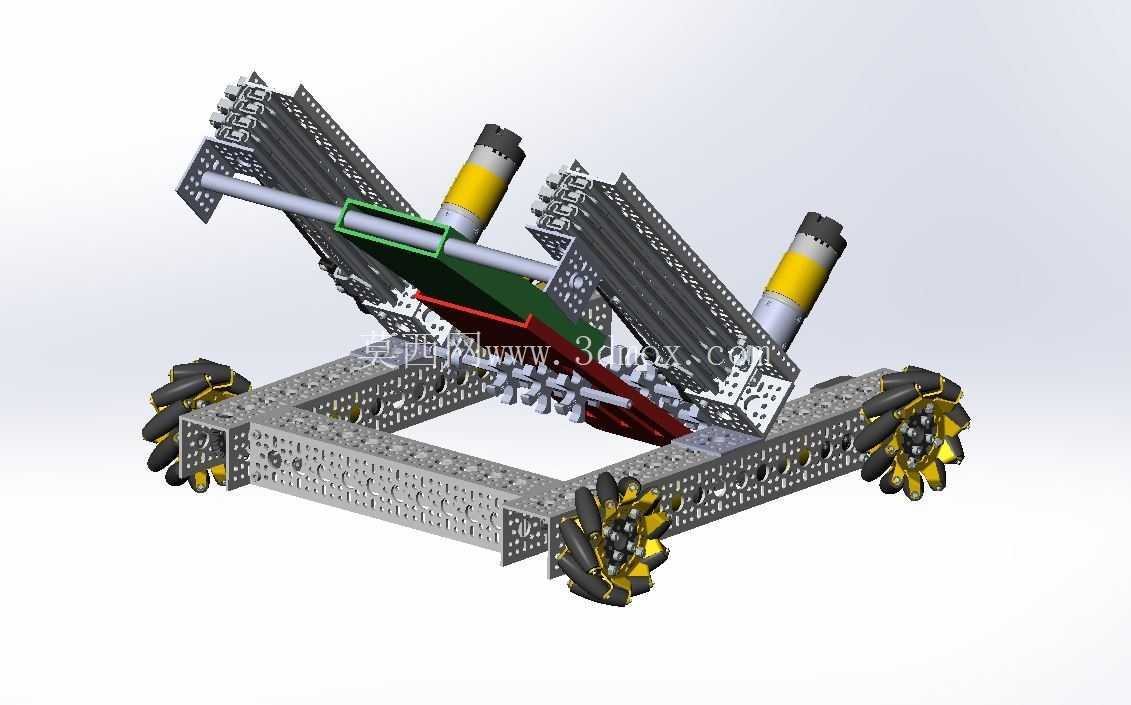

　　这套竞技机器人结构面向青少年科技赛事的对抗与任务执行场景，整体采用四轮全向移动布局，可在狭小赛场内完成横向平移、原地转向、斜向进给等普通差速底盘无法实现的动作，适配赛事中绕障、对位取放、快速冲刺与定点停靠的复合动作需求。底盘框架以多孔铝型材作为主承力骨架，型材表面规律排布的安装孔位可兼容不同轴距、轮组安装高度与外围附件的拓展调整，赛事现场更换损伤部件、调整配重位置时无需重新加工定制连接件，仅通过标准紧固件即可完成重构。

　　行走端选用麦克纳姆全向轮，轮体周向分布的斜置辊子与地面接触时可将轮体旋转力矩分解为多个方向的矢量合力，四个轮组独立匹配驱动电机，电机输出端通过法兰座与型材横梁锁紧，安装座预留长条形调节槽，可在装配阶段微调轮轴同轴度，避免轮组偏磨导致的行走轨迹偏移。底盘下层预留了电池、控制器与驱动模块的安装空间，电气元件布置重心贴近地面，可降低急加速、急停以及抬升机构动作时的整机倾覆风险，底盘四周的型材外延段可直接加装防撞条、赛事标识板或辅助导向件，外围拓展不会干涉轮体运动包络。

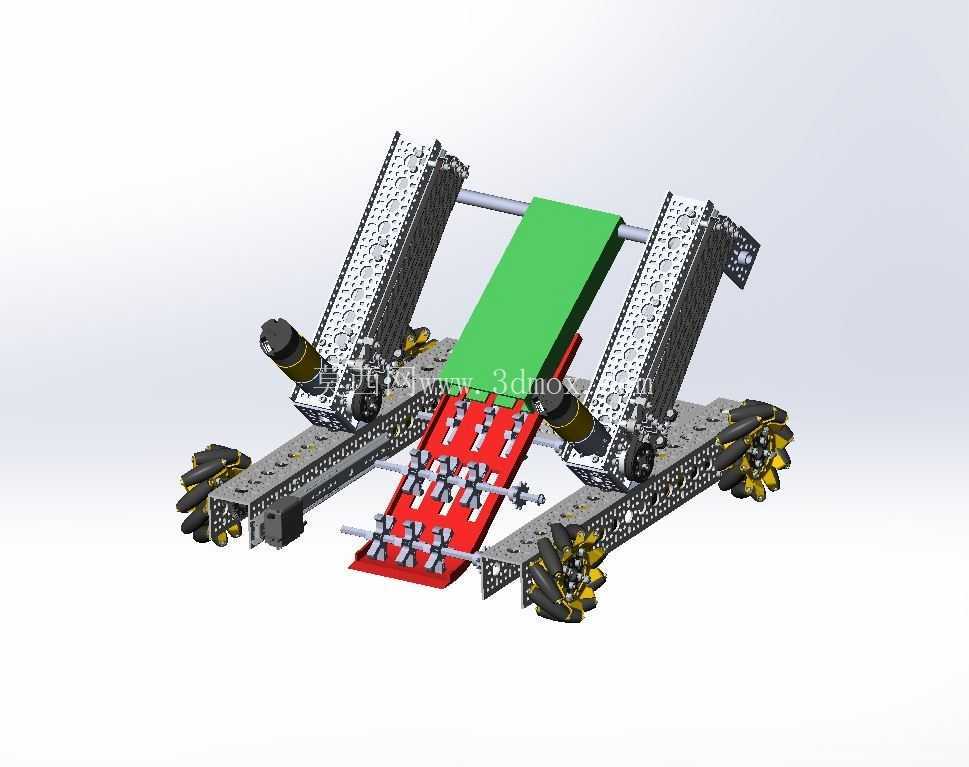

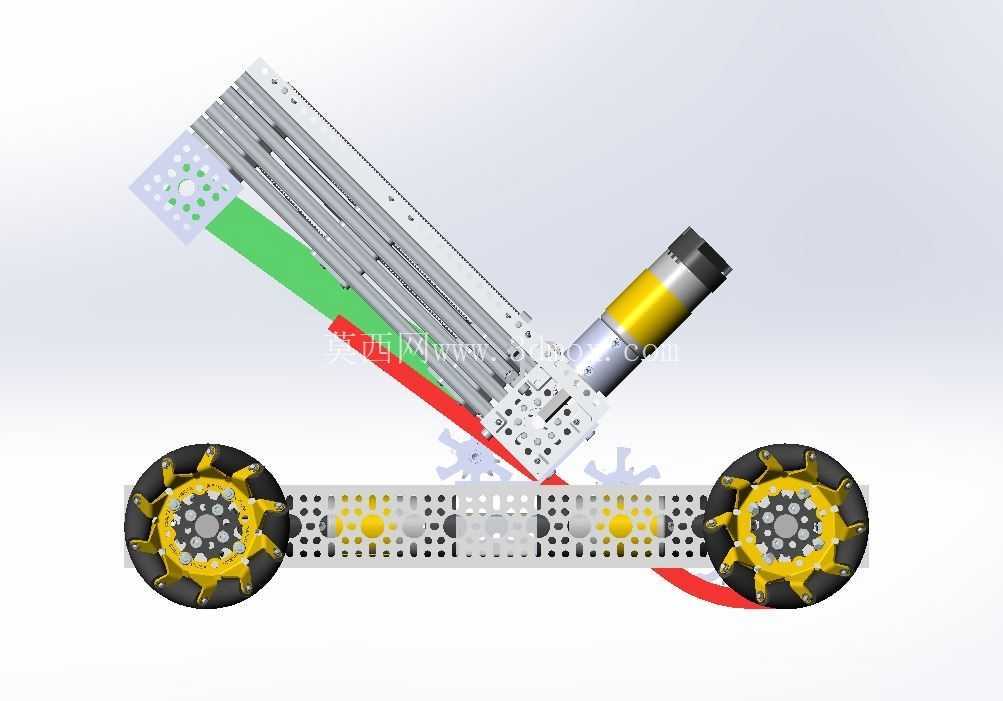

　　机身中部设置两组平行的多孔立式升降导轨，导轨沿底盘纵向对称布置，顶端通过横向连杆连接形成门式框架，框架内侧搭载绿色承载平板，平板可沿导轨做竖直方向的升降动作，用于将拾取到的赛事道具抬升至不同高度的投放工位。升降驱动组件安装在导轨侧方，动力件与运动滑块之间的连接位置预留了多档安装孔，可根据任务需要调整升降行程上限，承载平板四周做折边加强处理，板面均布的镂空孔在减轻自重的同时预留了传感器、夹爪或任务执行附件的安装点位。

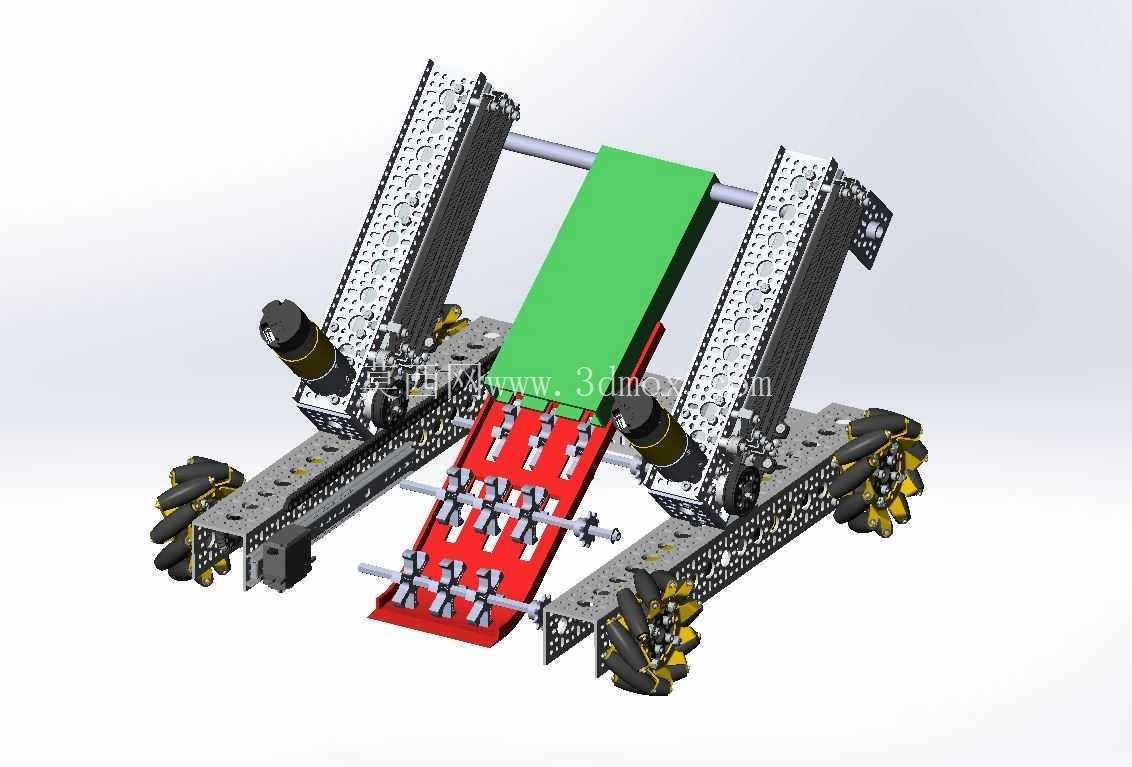

　　底盘前端配置红色倾斜式拾取输送机构，机构表面排布多组横向挡条与旋转拨杆，低速运转时可将地面散落的方块、球体类赛事道具引导至机身内侧，倾斜布置的导向面可在机器人行进过程中自动完成道具归集，无需额外配置高精度对位机械臂，减少了复杂动作带来的故障点。拨杆轴系通过带座轴承固定在两侧型材支架上，轴端动力件与主框架之间设置张紧调节位，长期运行出现传动松动时可快速调整预紧量。

　　从安装边界来看，整机长宽尺寸控制在赛事规则限定的起始区范围内，初始状态下升降框架处于低位，整机高度满足出发区的高度限制，机构展开后抬升行程可覆盖高低不同的得分工位，全向轮的外边缘略超出底盘框架侧面，保证转向时辊子与地面充分接触，机架内侧所有运动部件之间均预留安全间隙，拨杆运转、平板升降、轮体旋转的运动包络互不干涉。结构设计阶段优先采用标准化孔位连接，所有承力梁的截面选型兼顾刚性与轻量化，赛事对抗中发生侧面碰撞时，多孔型材可通过局部形变吸收冲击，损坏后可单根替换，无需整体报废机架，整套结构兼顾了任务执行效率、现场维护便捷性与规则适配性。
