带独立悬架的麦克纳姆轮全向移动机器人底盘

　　这套移动底盘的核心定位，是面向狭小场地内需要频繁横移、原地转向、斜向走位的竞赛与实训场景，解决普通差速底盘转向半径大、对位调整繁琐的痛点。麦克纳姆轮的辊子轴线与轮体轴线呈45度夹角，四个轮子通过不同转速与转向组合，可实现整车前后直行、左右横移、原地零半径回转、任意角度斜向平移，在FTC机器人竞赛的道具搬运、定点投放、对抗卡位环节中，能省去反复倒车调整的动作，大幅缩短走位周期；同样的运动逻辑也可迁移到车间窄通道物料转运、实验室精密设备对接、仓储货架低位拣选等工业场景，在空间受限的作业区域内完成普通AGV无法实现的灵活位姿调整。

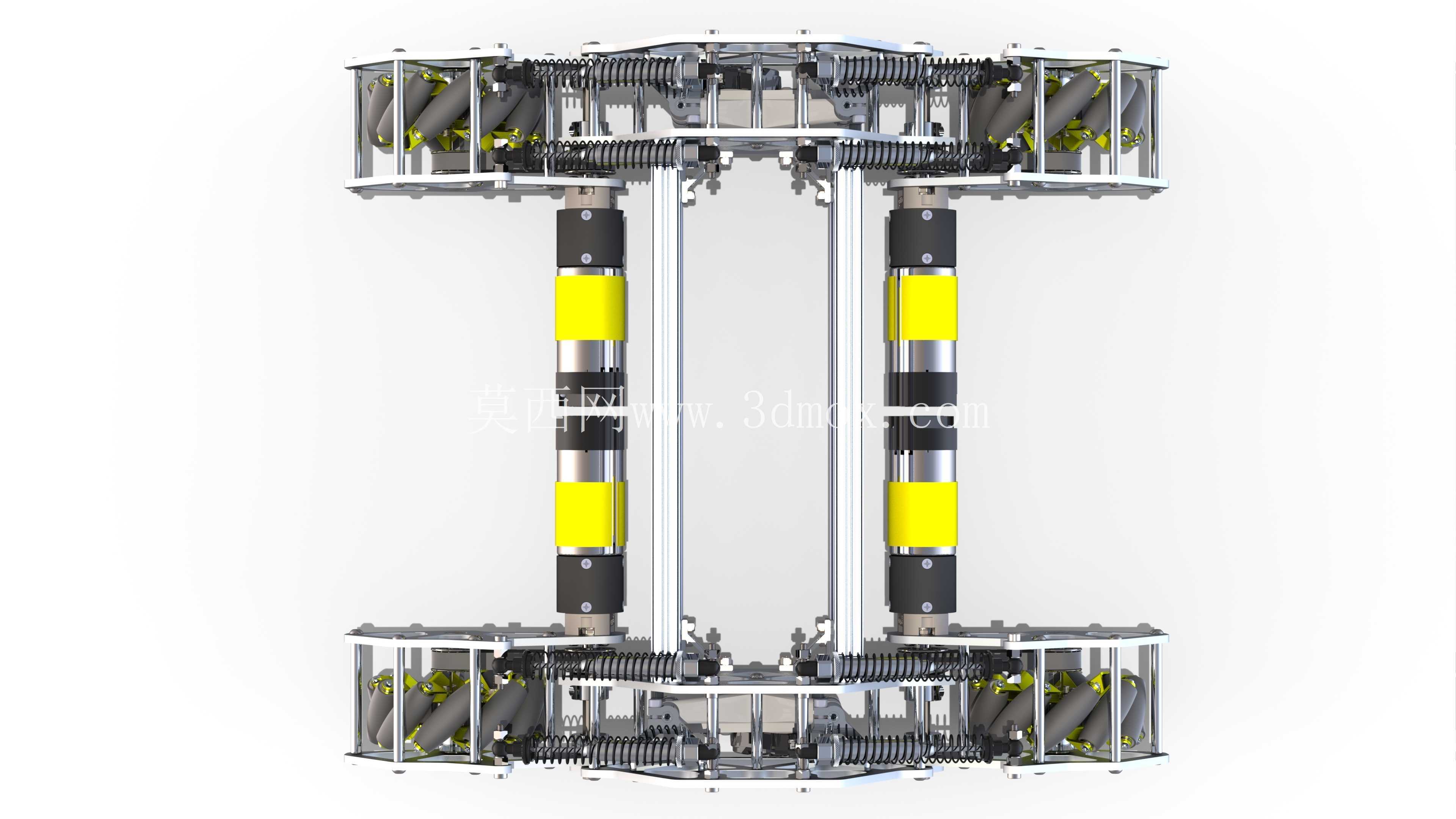

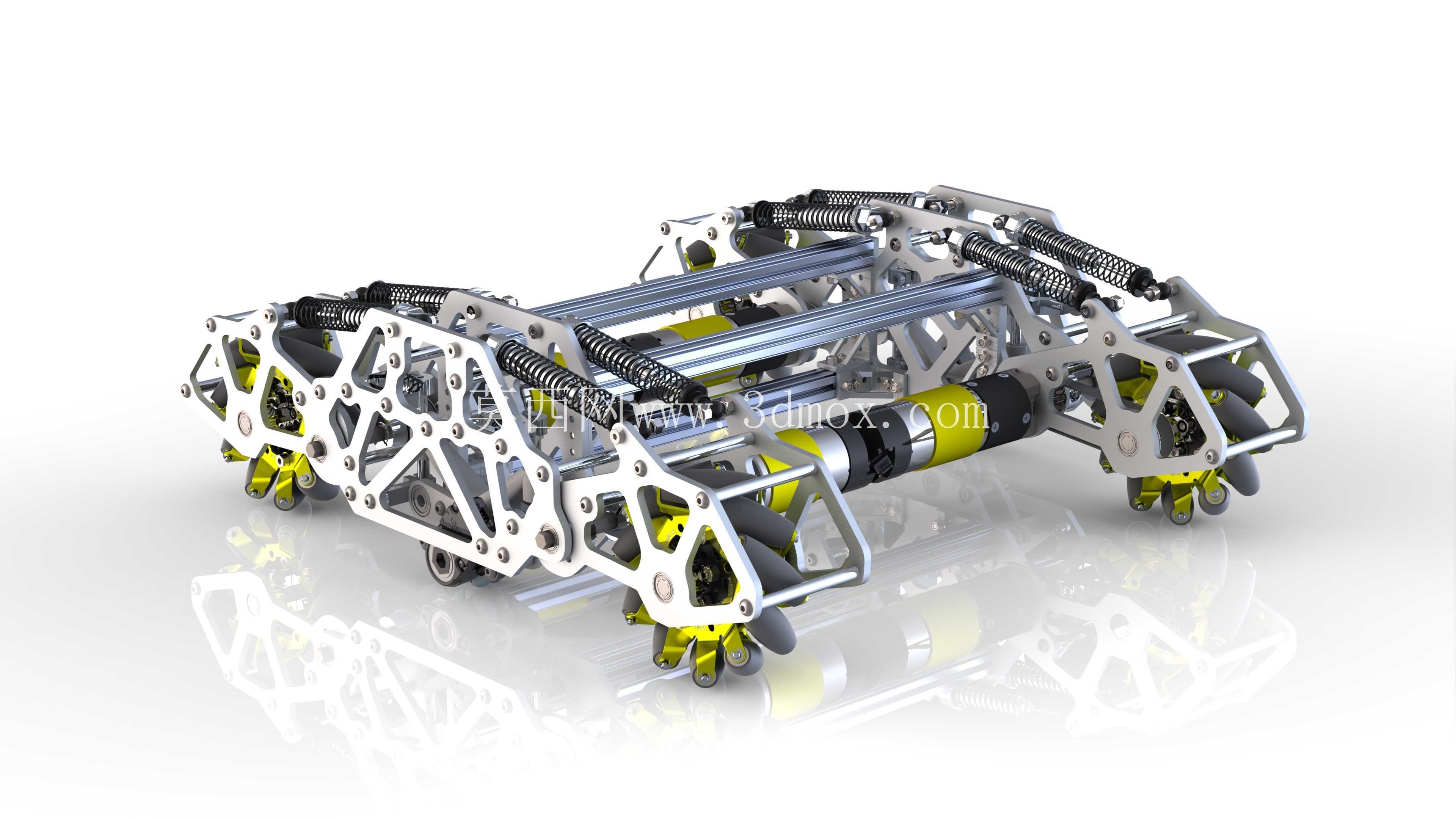

　　底盘骨架采用12块CNC加工铝板拼接而成，板材上做了大面积镂空减重处理，在保证框架抗弯抗扭刚度的前提下，尽可能降低整车自重，提升动力单元的负载余量与加速响应速度。骨架采用平行板分层布局，上下两层铝板通过光轴与立柱支撑形成笼式结构，电机、悬架、电控元件的安装点位全部在板材上直接加工出定位孔，装配时无需额外焊接工装，孔位同轴度由CNC加工保证，后期维护拆解后重装也不会出现定位偏移。

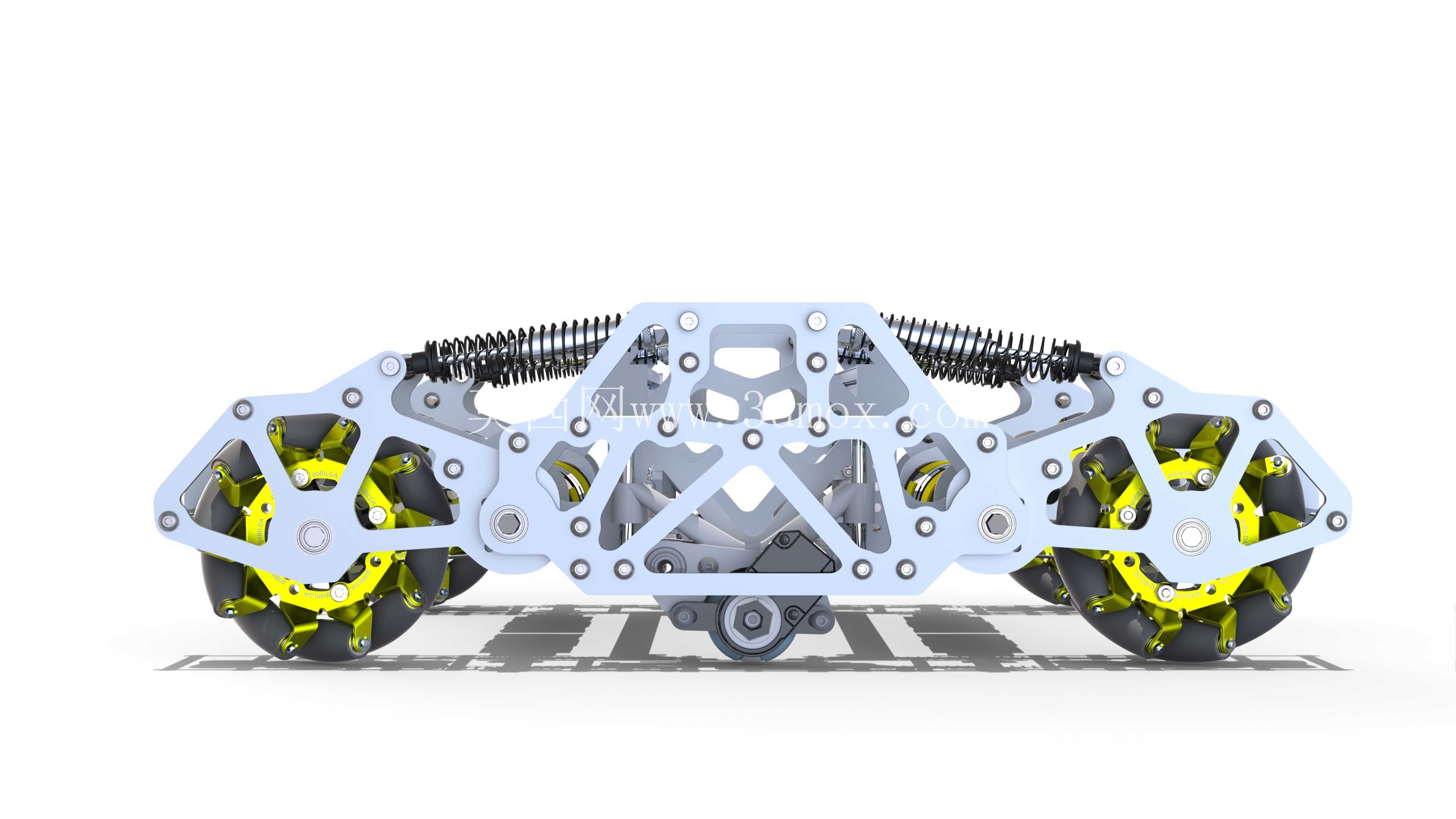

　　行走部分为四个轮子分别配置独立悬架，每侧悬架内置弹性减震元件，轮组与骨架之间通过铰接摆臂连接，当行驶过场地接缝、轻微凸起或不平整地面时，单个轮子的上下跳动不会强制带动整车骨架倾斜，四个麦克纳姆轮可以始终保持与地面的有效接触，避免某一轮悬空导致辊子摩擦力不足、整车运动解算失效的问题。每个轮组的旋转支点都配置了对应规格的轴承嵌件，轴承座直接嵌入铝板安装位，可承受径向与轴向的复合载荷，应对竞赛场景下频繁急加速、急停、碰撞卡位带来的冲击，减少轮轴旷量。

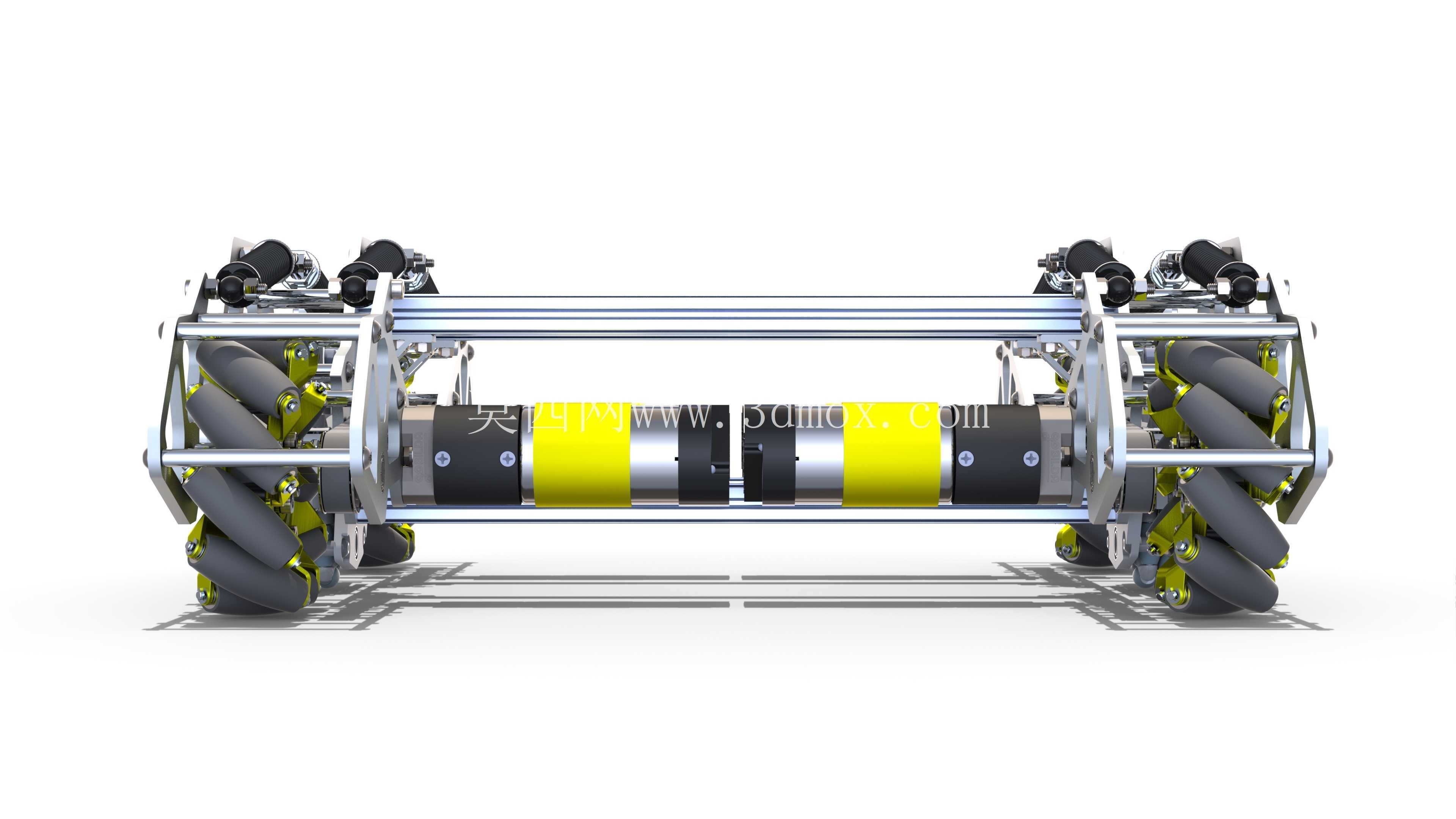

　　动力端采用直流减速电机与轮组直连的布局，电机通过抱箍固定在中层骨架横梁上，输出轴与麦克纳姆轮同轴连接，传动链短、反向间隙小，四轮转速差的控制精度更高，便于运动控制程序精准解算每个轮子的目标转速。底盘上层预留了通用安装孔位矩阵，可直接固定任务执行机构，比如机械爪、升降推杆、物料托板、传感器支架等，孔位间距兼容主流机器人搭建套件的标准，不需要二次打孔改造即可扩展不同作业功能。

　　设计阶段优先考虑了装配与维护的便捷性：所有板材镂空位置都避开了受力主路径，悬架弹簧的预紧量可通过侧边螺母调整，可根据整车负载重量改变悬架软硬程度，适配不同重量的任务载荷；轮体的辊子为标准可更换件，磨损后单独替换辊子即可，无需更换整个轮组。底盘的整体外轮廓边界控制在竞赛规则允许的尺寸范围内，初始状态长宽尺寸满足入场检录要求，上层扩展机构伸出后的最大运动包络也预留了安全间隙，避免走位时与场地围挡发生干涉。骨架两侧预留了电控元件的安装空间，电池、驱动板、主控模块可分层固定在底盘内部，降低整车重心，减少全向移动急停时的侧倾风险。整套结构的物料清单与各部件连接关系清晰，加工件均为平面铝板轮廓，无需复杂五轴加工即可制作，适合机器人方案验证、小型全向转运设备开发时作为结构参考。
