多关节夹持式工业机械臂结构设计

项目分类:工业机器人 发布时间:2024-11-25 ID:808422
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计

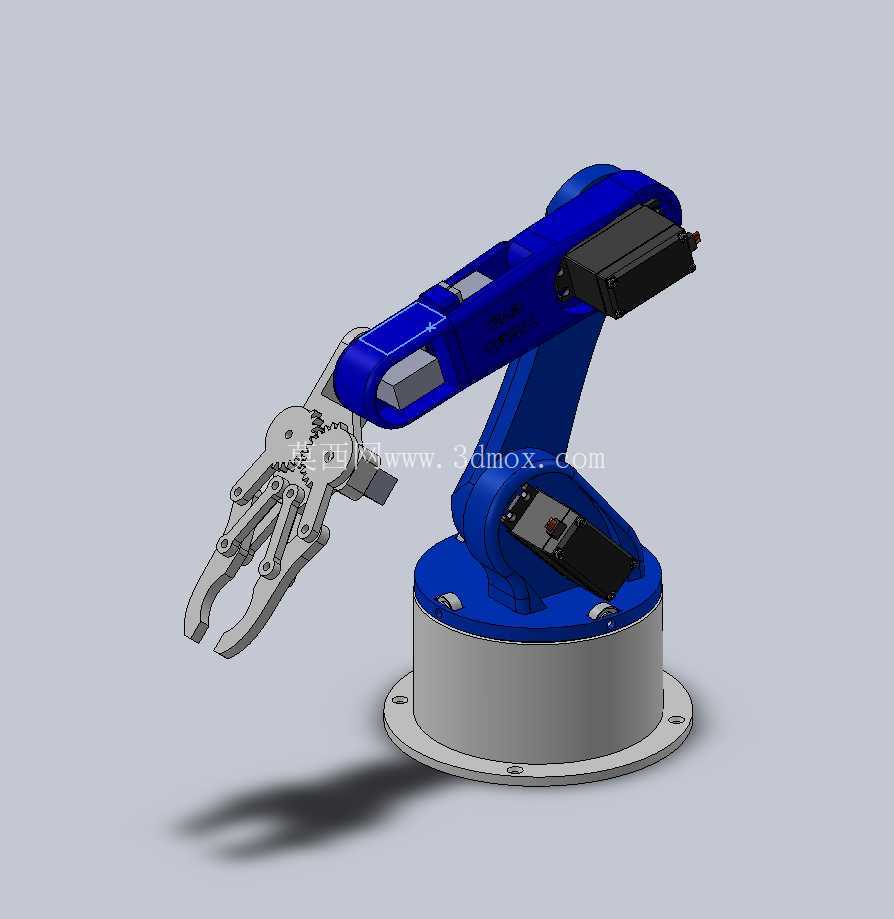

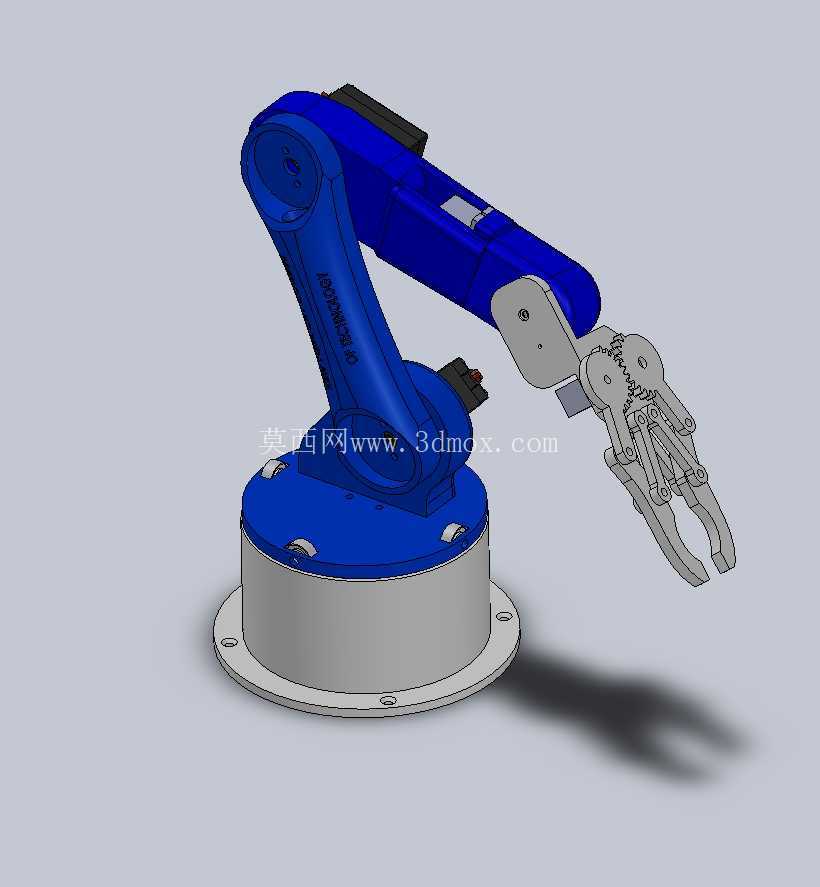

  这款多关节夹持式机械臂的结构方案,最初是围绕小负载工位的柔性搬运需求展开的,在3C装配线的上下料工位、教学实训平台的分拣演示区、小型加工单元的工件周转位,都能看到这类臂型的应用影子。区别于大负载六轴工业机器人,这款臂型把设计重心放在了狭小空间的动作可达性上,底座采用圆盘式法兰安装结构,底部预留均匀分布的沉头安装孔,安装时可以直接通过螺栓固定在工作台面、铝型材机架或者移动小车上,安装基面的平面度要求控制在0.1mm以内,避免底座固定后出现回转轴线倾斜的问题。底座内部集成回转支承结构,承担整个臂体的轴向载荷与倾覆力矩,底座上方的大臂采用流线型包覆结构,内部空腔用来布设伺服电机的动力线与编码器线缆,既可以避免作业过程中线缆外露被工件剐蹭,也能让臂体的外观更整洁,外层包覆件选用轻质高强度的工程材料,在保证结构刚性的前提下尽可能降低运动部件的自重,减少关节驱动的负载冗余。

  从关节配置来看,整臂一共设置五个可动关节,底座处的腰关节实现整臂360度范围的水平回转,大臂与底座衔接的肩关节承担大臂的俯仰动作,大臂和小臂衔接的肘关节实现小臂的屈伸,小臂末端的腕关节可以调整末端夹持器的俯仰角度,最末端的夹爪开合关节负责工件的夹紧与释放。每个关节都配置独立的伺服驱动单元,驱动参数可以根据实际作业的负载重量、动作节拍灵活调整,控制端兼容开源硬件的编程逻辑,使用者可以根据不同的作业路径编写运动程序,不需要依赖封闭式的专用控制系统,这一点对于教学演示、非标项目二次开发来说非常友好,既可以用来演示机器人正逆运动学的解算过程,也可以快速对接视觉识别模块,完成散乱工件的抓取定位。

  末端执行器采用齿轮联动的两指夹持结构,两根夹指的开合动作通过一对啮合齿轮实现同步对中,夹持不同尺寸的工件时,两根夹指始终保持对称移动,不需要额外调整对中位置,夹指的夹持面做了防滑纹理处理,抓取表面光滑的塑料件、金属小件时不容易出现滑脱,夹指本身采用模块化安装方式,针对不同形状的工件,可以快速更换平口夹指、V型夹指或者仿形夹指,适配圆柱轴类、方块零件、不规则壳体等不同工件的抓取需求。腕部位置预留了传感器与视觉摄像头的安装接口,可以在臂端加装距离传感器、微型摄像头,作业过程中实时检测周边的障碍物距离,识别待抓取工件的位置与外形,既可以避免臂体运动时和周边设备发生碰撞,也能提升工件抓取的定位精度,就算工件摆放位置存在小范围偏差,也能通过视觉反馈调整末端位姿,顺利完成抓取动作。

  设计过程中特意对臂体的运动包络做了校核,在常规工位安装时,臂体完全伸展后的作业半径可以覆盖底座周边圆形区域,大臂俯仰、小臂屈伸的角度范围经过限位结构约束,不会出现运动过程中关节线缆拉扯、结构件硬限位撞击的问题,所有运动副的配合间隙都控制在合理范围,既保证关节转动的顺滑度,也把重复定位精度控制在小负载作业的允许区间内。臂体的零部件拆分充分考虑了加工与装配的工艺性,包覆件可以通过3D打印快速制作样件,结构受力件选用常规铝合金材料经铣削加工即可成型,齿轮、转轴等标准传动件都可以选用通用规格,不需要开模定制特殊零件,不管是小批量制作实训设备,还是针对特定工位做定制化改造,都能把制作成本和装配难度控制在合理范围。日常维护时,各个关节的润滑点、线缆接插件都预留了操作空间,不需要完全拆解臂体就可以完成润滑保养、线缆更换,长期运行的维护便利性也做了充分考量。
