户外智能遮阳挡雨多功能伞

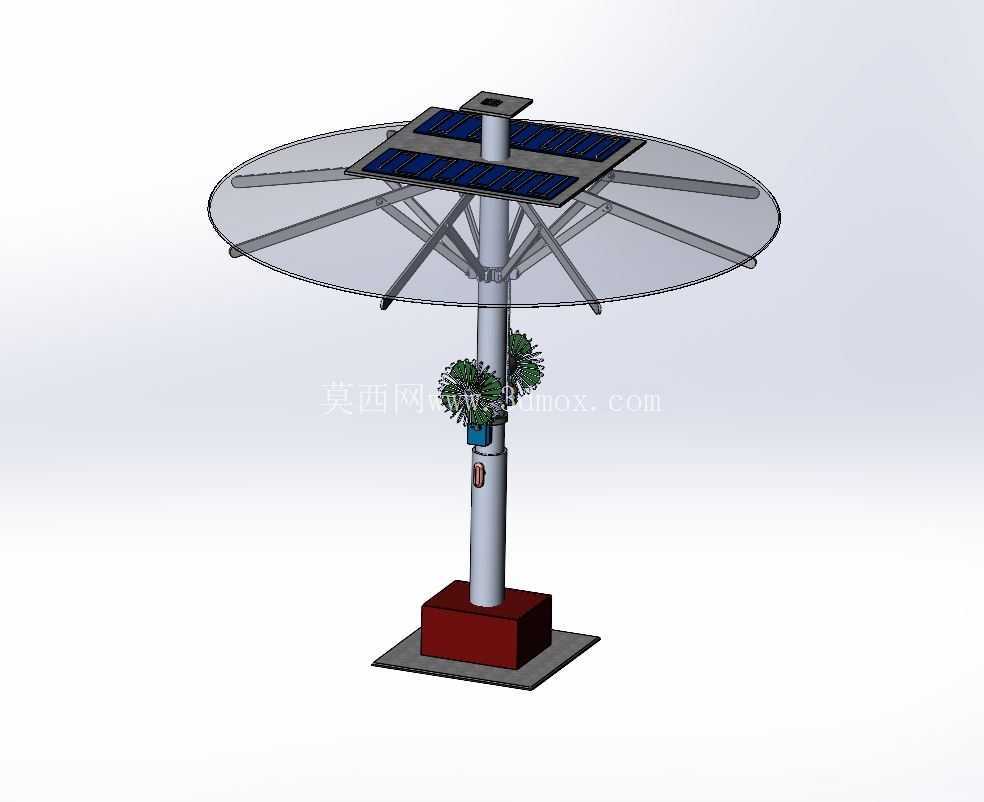

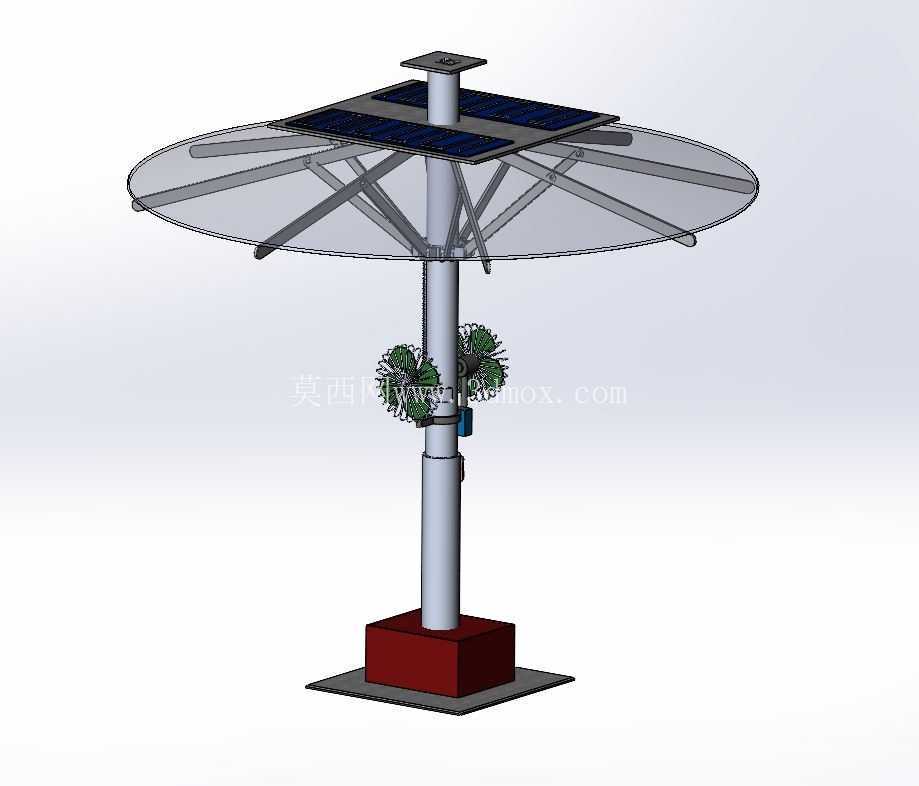

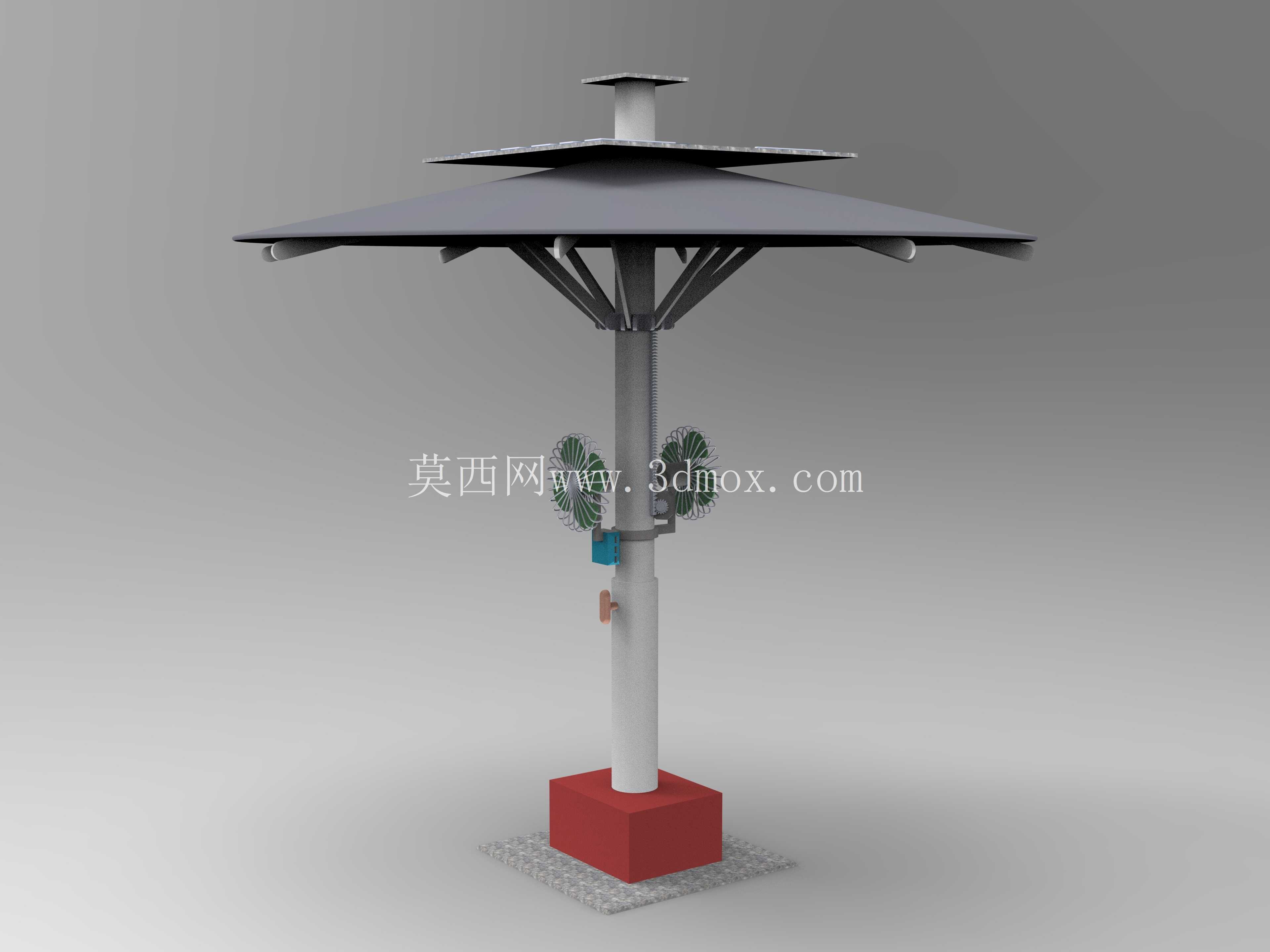

　　这款户外智能伞具的结构设计围绕露天公共区域的遮阳挡雨需求展开，整体采用中心单立柱支撑形式，区别于传统手持伞具与侧边遮阳棚，立柱底部设置方形配重基座，基座底部附带外延安装底板，可通过膨胀螺栓直接固定在广场、公交站台、园区步道、露天休闲区的硬化地面上，安装时仅需预留基座周边不小于半米的操作空间，伞面展开后覆盖范围以立柱为中心向外辐射，伞面边缘离地高度满足成年人正常站立通行，不会出现碰头剐蹭的问题。

　　从实际使用场景来看，这类伞具既可以布置在城市街头作为临时等候区的遮蔽设施，也可以安装在景区观景平台、户外餐饮外摆区、厂区室外巡检值守点，晴天阻挡直射紫外线降低下方区域体感温度，雨天为下方停留的人员提供避雨空间。和传统固定式遮阳棚相比，这款伞具的伞面采用大直径圆形薄盘结构，支撑骨架全部隐藏在伞面下方，没有外露的斜向牵拉钢索，不会对下方通行人员造成牵绊，整体视觉整洁度更高，适配现代城市公共空间的景观要求。

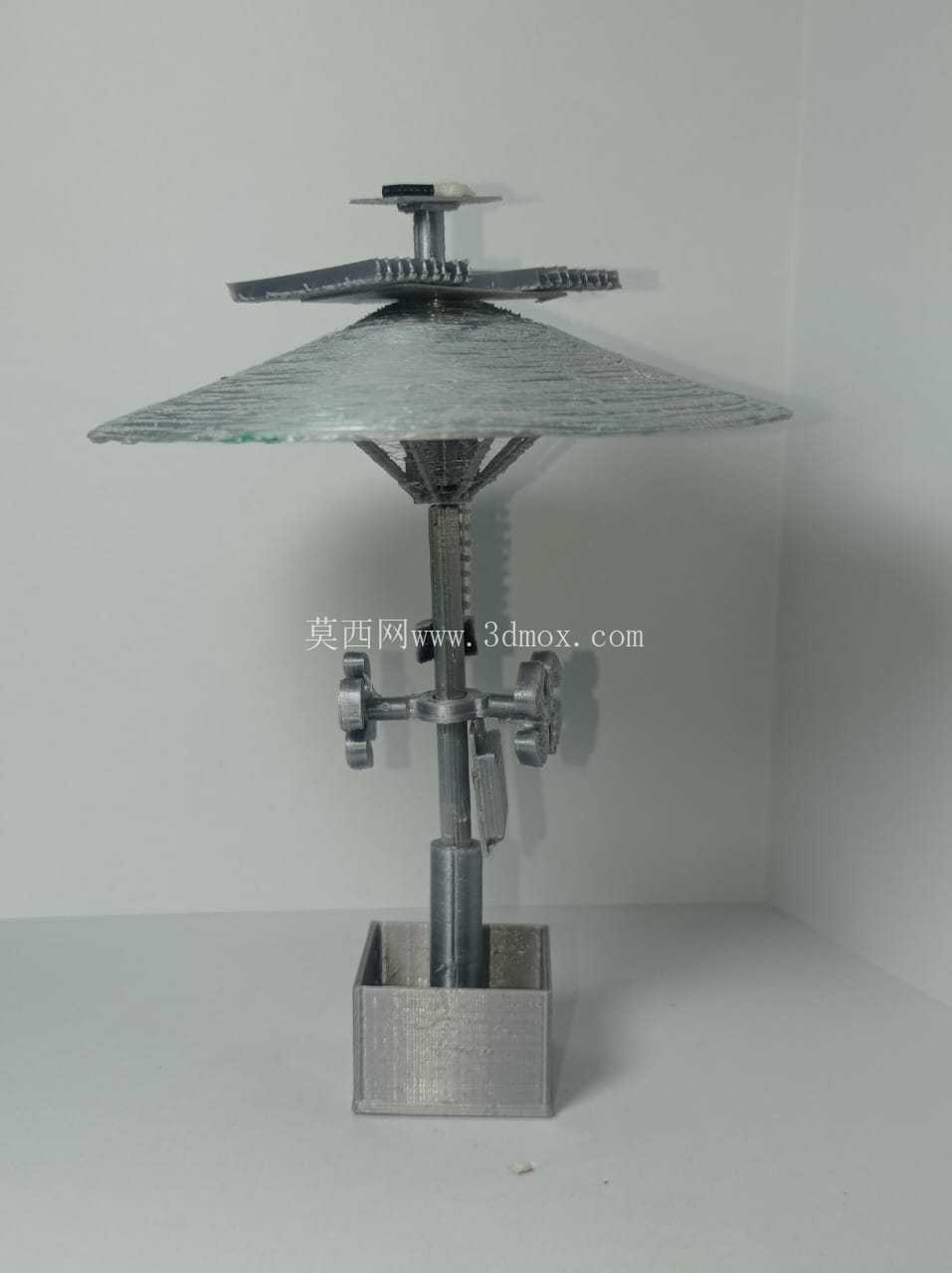

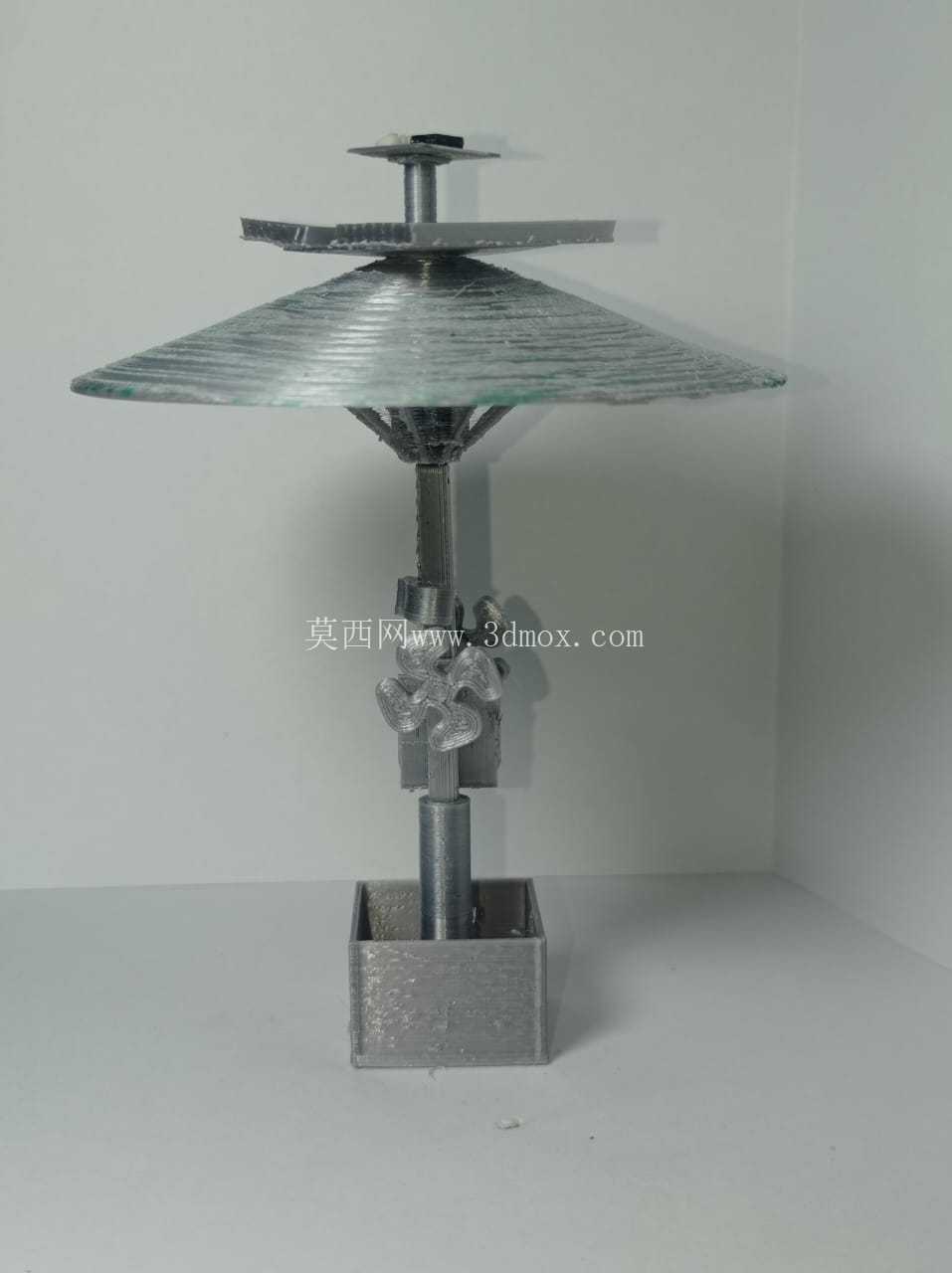

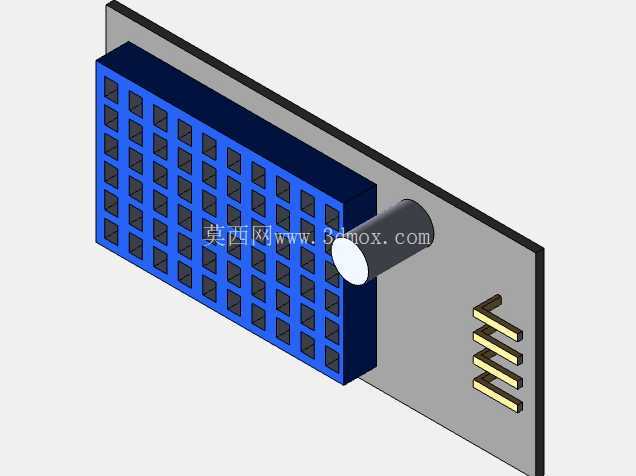

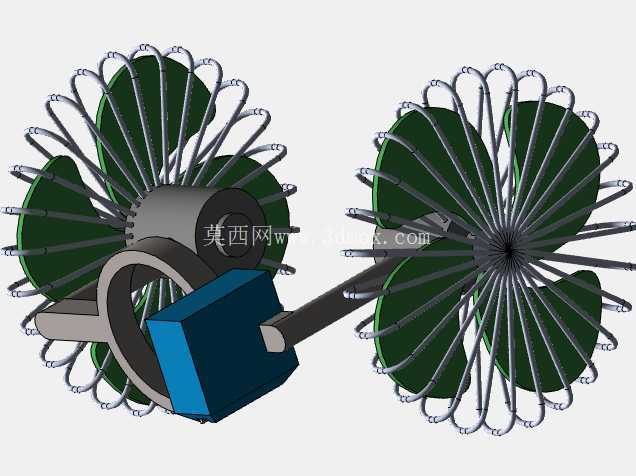

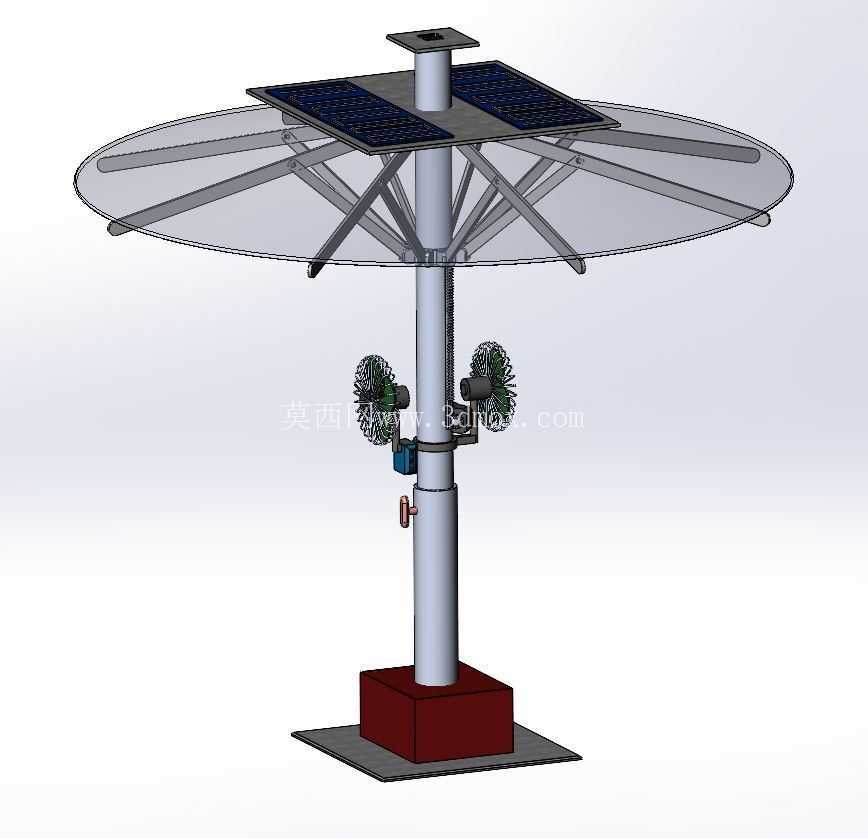

　　结构设计上，中心主立柱采用分段式空心圆管构型，下段立柱直接与底部配重基座连接，基座内部可灌注混凝土或者堆叠配重块，抵消强风天气下伞面承受的风掀力矩，避免整伞出现侧翻。立柱中段预留了功能组件安装位，图中可见的两处挂载模块分别对应环境感知与送风功能：感知模块可集成雨量传感器、光照度传感器与温湿度检测元件，当检测到降雨或者日照强度达到设定阈值时，内置的驱动机构可自动完成伞面的展开动作，无需人工手动操作；挂载的风机组件可在高温天气下向伞下区域送风，提升闷热环境下的停留舒适度。

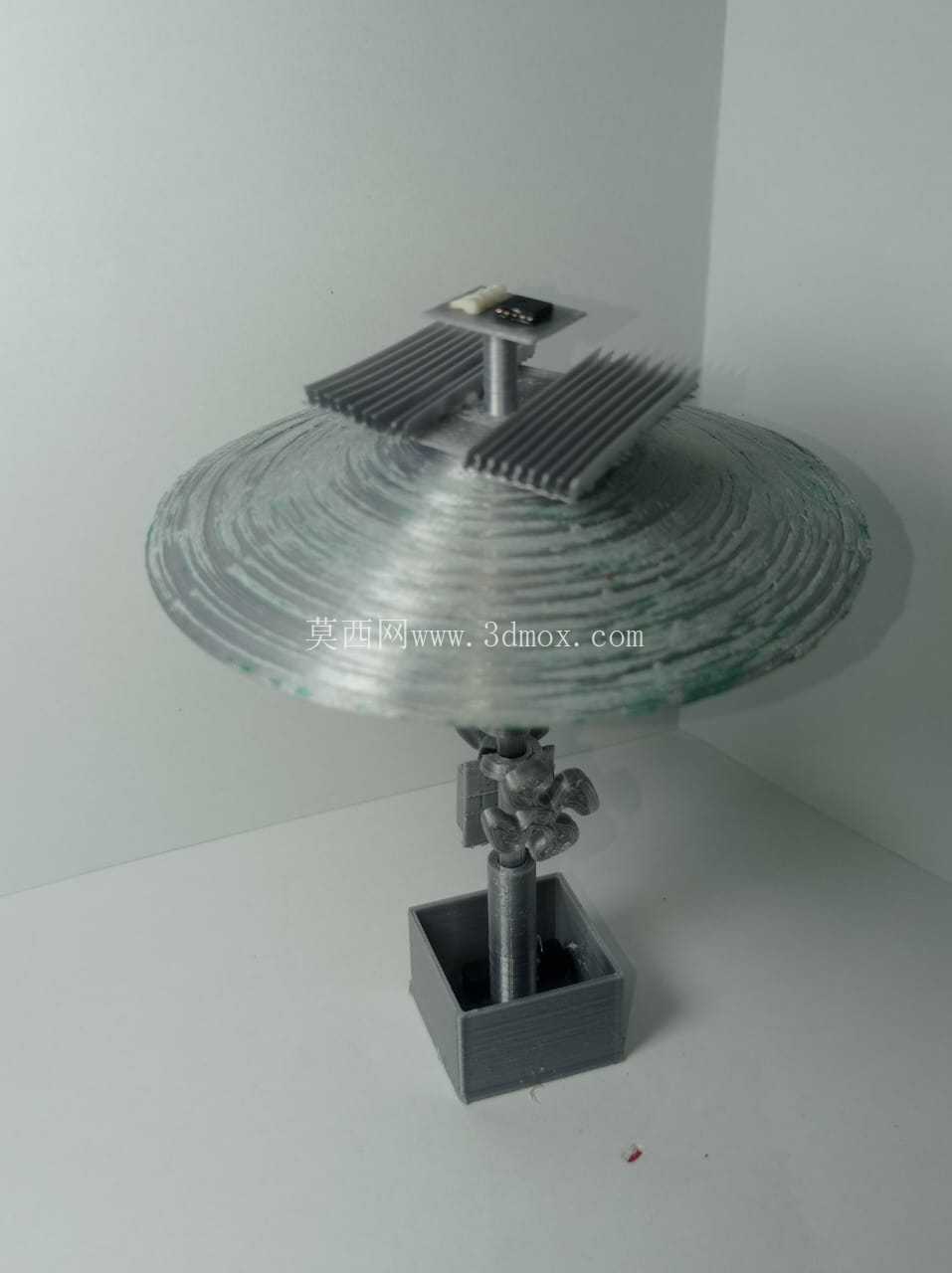

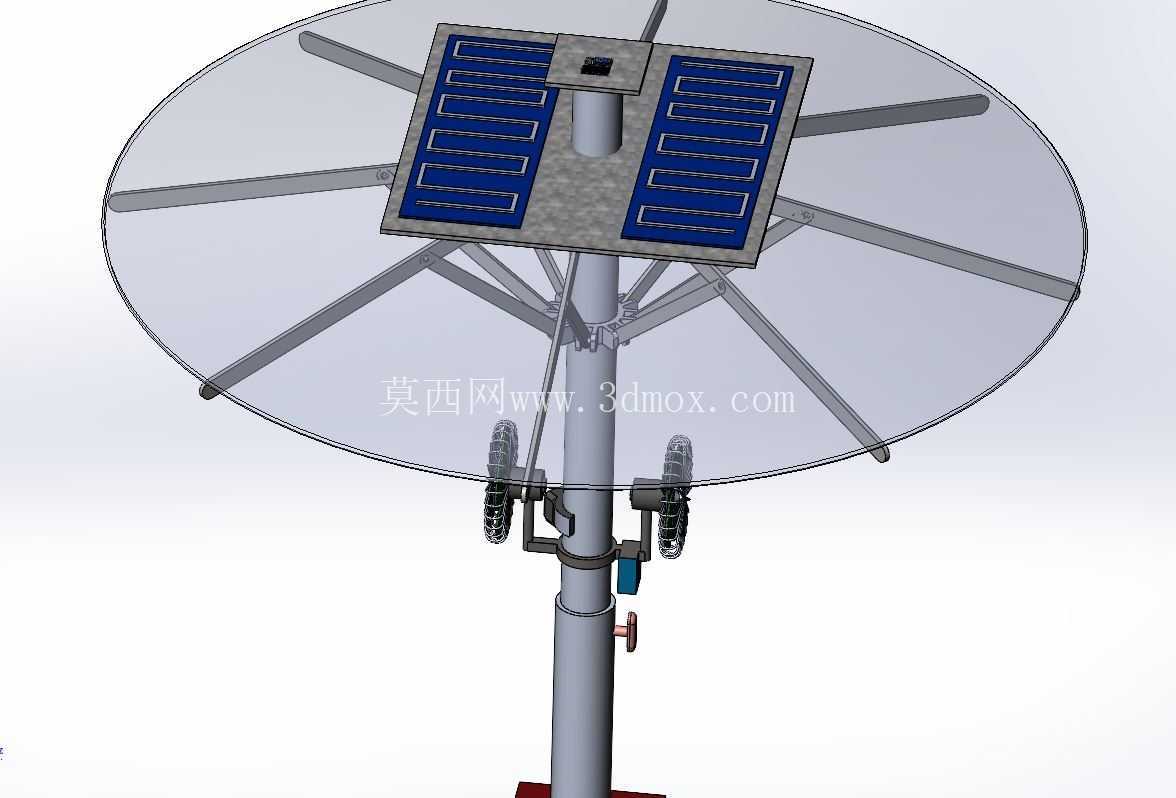

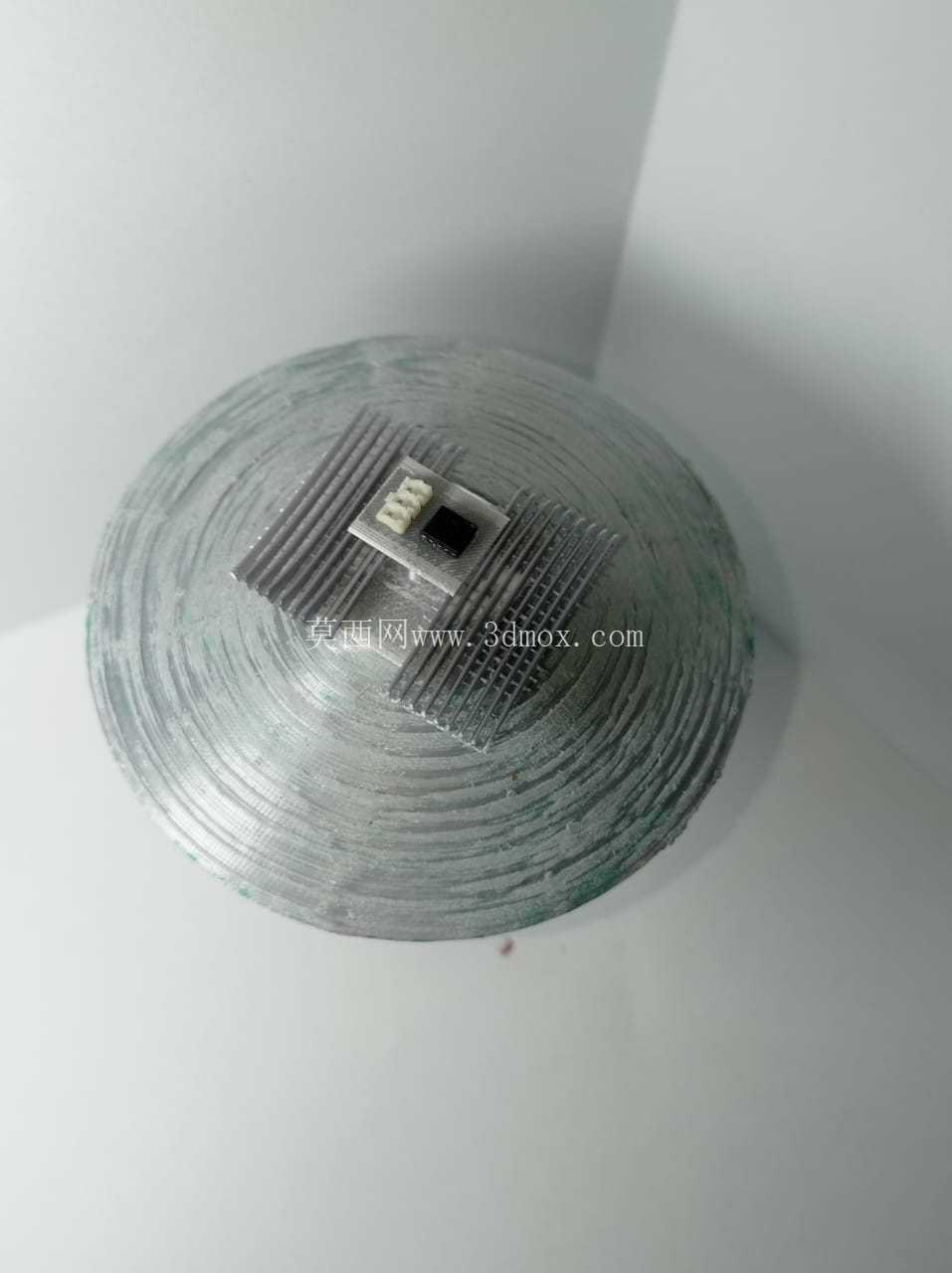

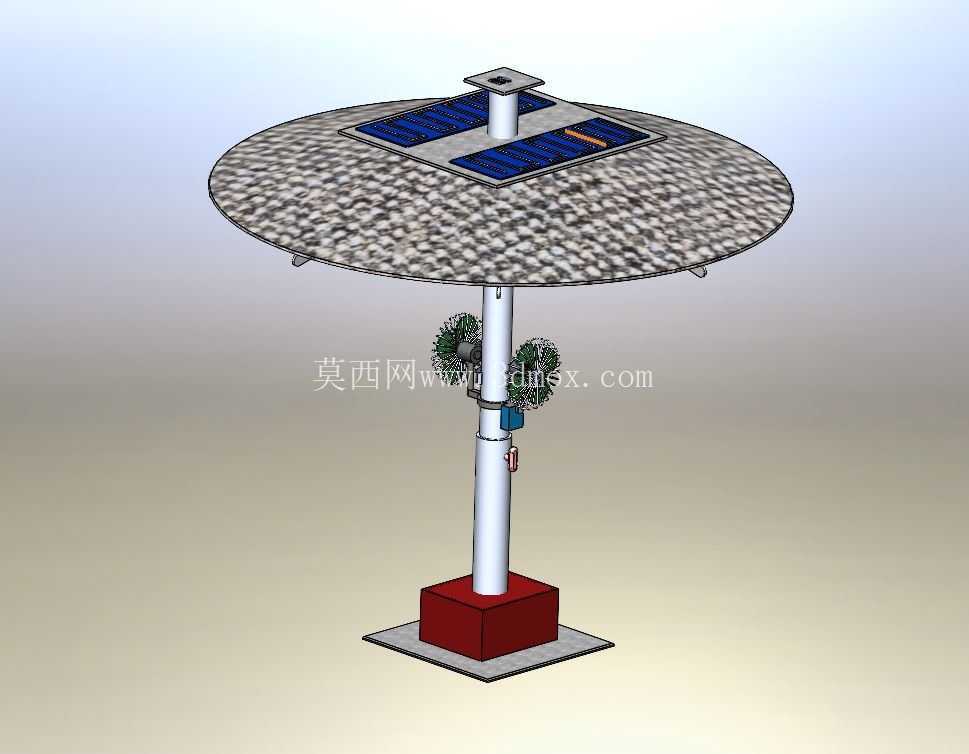

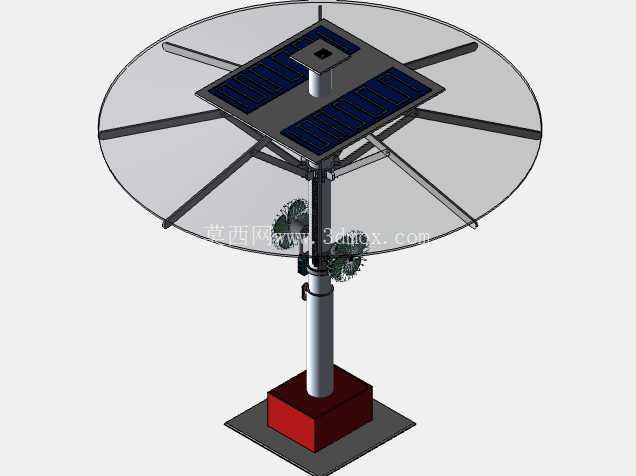

　　伞面顶部居中位置设置了方形安装平台，平台上铺设有四块太阳能光伏板，光伏板呈对称布置，充分利用伞面顶部无遮挡的受光面积，白天吸收太阳能转化为电能，存储到立柱内部搭载的储能电池中，为传感器、驱动电机、送风风机以及可选配的夜间照明灯具供电，整套设备无需外接市电布线，大幅降低了户外安装的施工成本，也避免了露天区域走线的漏电安全隐患。光伏板周边的伞面采用高强度防水面料张紧在环形支撑骨架上，骨架沿径向均匀分布，将圆形伞面的载荷均匀传递到中心立柱顶部的连接法兰上，伞面边缘做了包边加厚处理，长期受风吹日晒也不容易出现面料撕裂、骨架变形的问题。

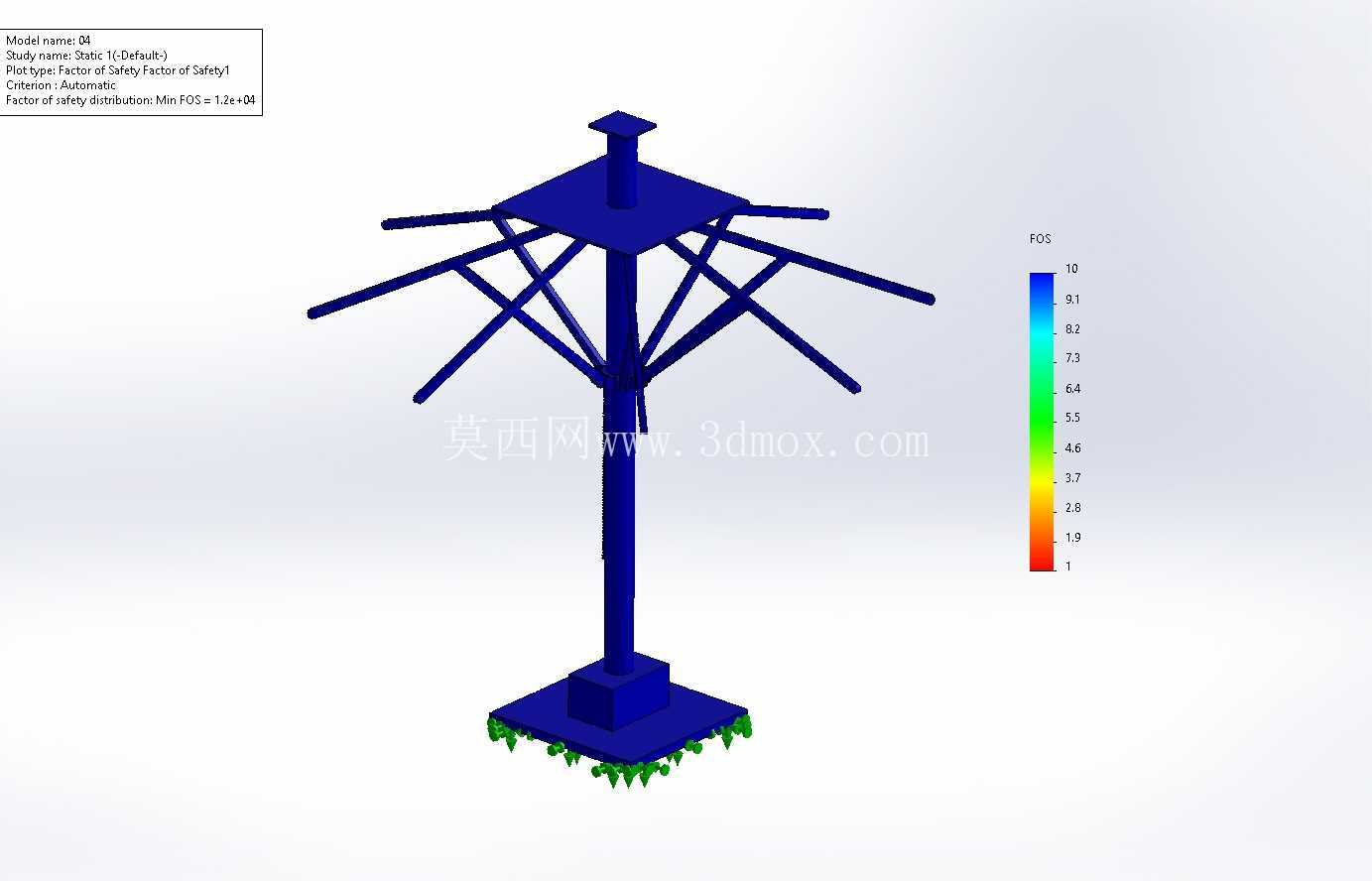

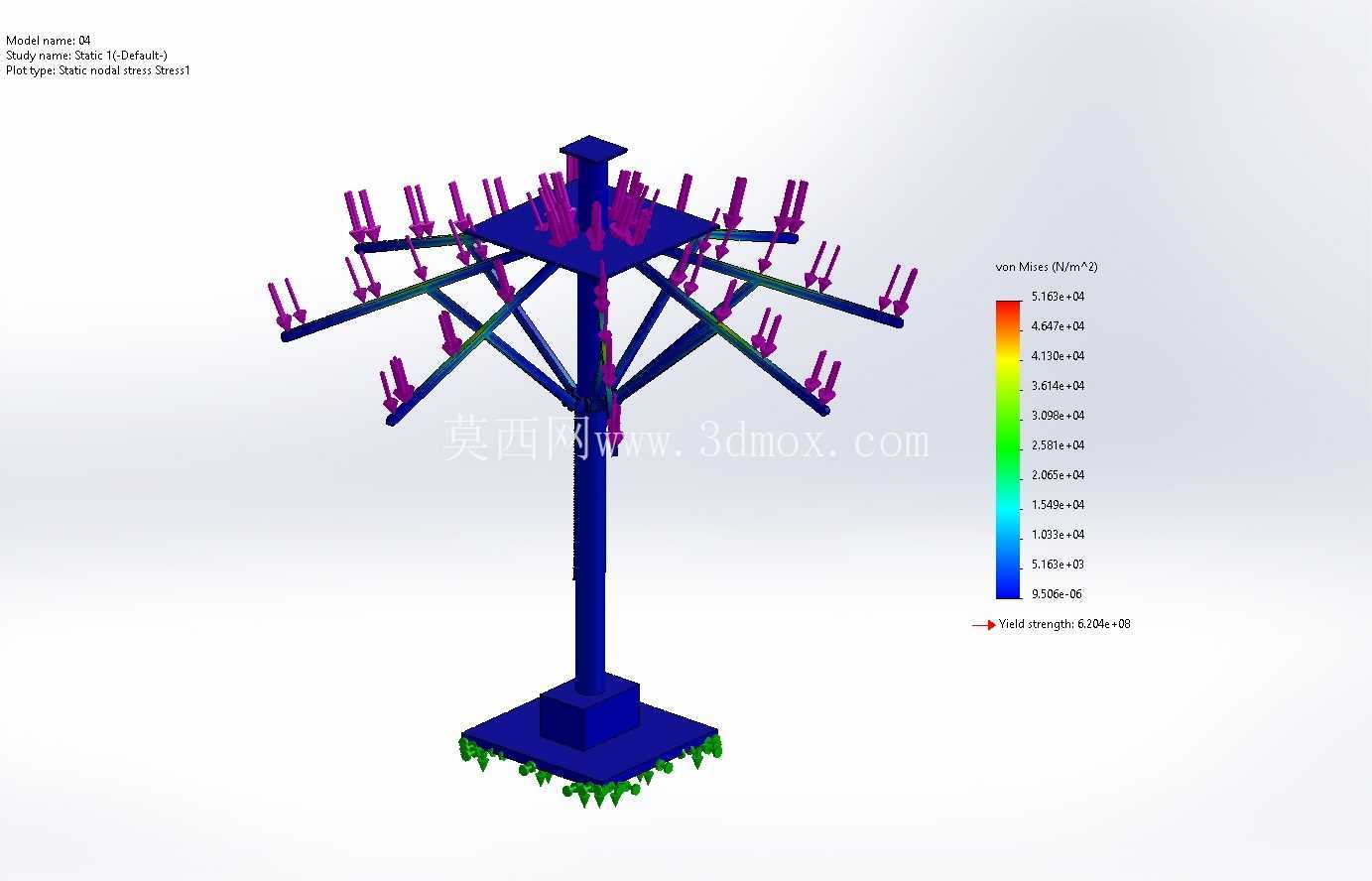

　　设计过程中重点校核了风载工况下的结构强度，伞面整体采用微弧向上的曲面造型，而非完全水平的平面，强风作用下气流可沿曲面快速导流，减少伞面承受的正向风压，同时立柱与基座的连接位置设置了加强筋板，抵消风载带来的弯曲应力。伞面下方的骨架连接点全部做了圆角过渡，没有突出的尖锐棱角，避免人员在伞下活动时被磕碰划伤。立柱侧面还设置了手动检修口，内部的电气接线、储能电池、驱动传动机构都可通过检修口快速完成维护更换，不需要整体拆解伞具。

　　从安装边界来看，整伞运输时伞面骨架可收拢，立柱可拆分为2到3段，普通厢式货车即可完成转运，现场安装时先固定底部基座，再逐段对接立柱，最后吊装顶部伞面总成，两到三名安装人员半天即可完成单台设备的部署，不需要大型吊装设备。设备运行时完全依靠太阳能自给供电，日常仅需定期清理光伏板表面的积灰、检查伞面面料的张紧度即可，运维工作量极低，非常适合大面积布置在城市公共空间、景区、产业园区的露天区域，作为智能化的公共遮蔽设施使用。
