径向引线铝电解电容两款规格结构

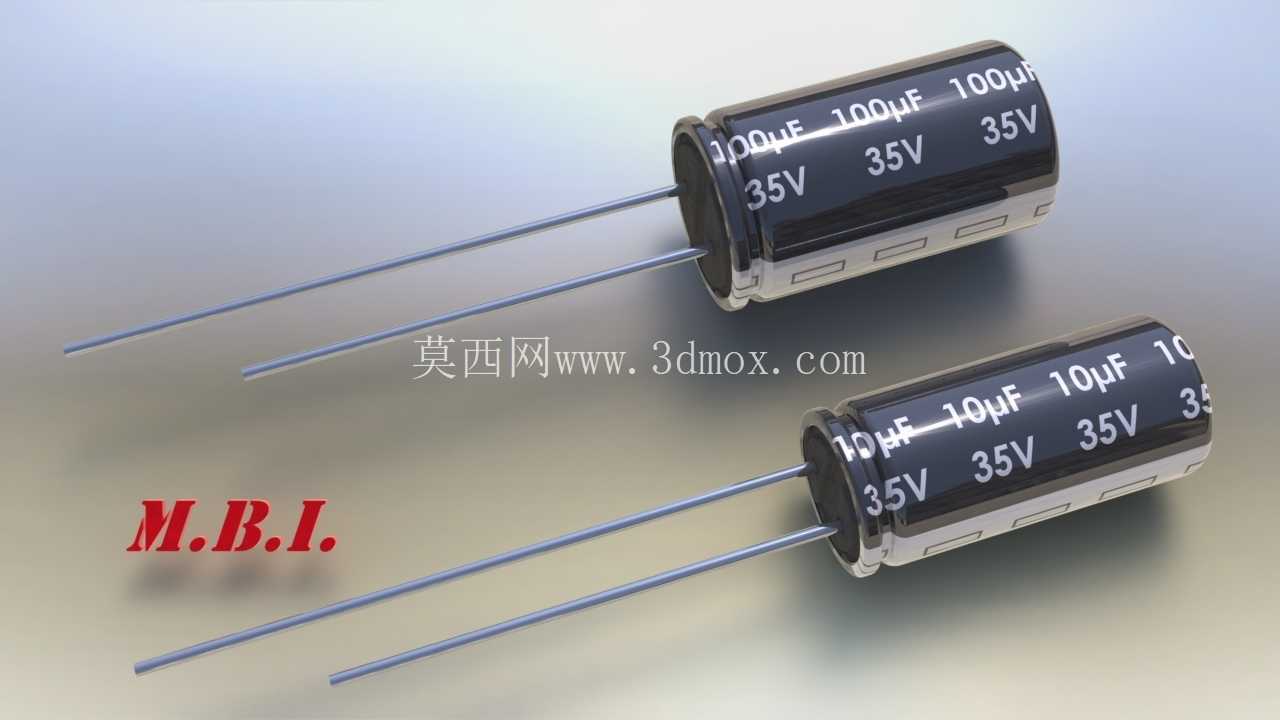

　　径向引线铝电解电容是电源滤波、储能缓冲和低频退耦回路中最常见的直插式无源元件之一。本次结构围绕35V耐压平台下的两种容值规格展开，分别对应100uF、直径6.3mm、高度11mm的封装，以及10uF、直径5mm、高度11mm的封装。二者均采用圆柱铝壳、橡胶封口和双引脚出线形式，外观比例接近，但在内部有效卷绕体积、壳体直径、引脚间距和板面占用上存在明确差异，适合在同一块控制板中按功率等级与空间边界进行搭配布置。

　　从实际设备用途看，这类电容常出现在开关电源输入输出侧、继电器驱动板、仪表电源端、小型电机控制板以及工控采样板上。100uF规格更偏向整流后的母线滤波和负载瞬态能量补充，能够在短时间电流波动时维持局部电压稳定；10uF规格则多用于芯片供电脚附近退耦、小信号回路旁路或辅助电源滤波。二者耐压均按35V考虑，在24V工业供电、12V辅助电源以及若干低压直流场景中留有较充足的电压裕量。结构建模时不能只把电容当作简单圆柱体，因为真正影响装配的是铝壳外径、封套高度、橡胶塞底部台阶、引脚伸出长度、引脚中心距以及引脚可弯折范围。

　　外形处理上，圆柱主体采用带黑色热缩套的铝壳表现，套体表面保留极性标识和参数印刷区域。负极一侧通过壳体上的连续条纹进行识别，这一细节在人工插件、波峰焊和检修更换时都很关键。顶部保留铝壳卷边与封口轮廓，底部表现橡胶塞与两根镀锡引脚的穿出关系。引脚为细长直引线，沿同一方向平行伸出，中心线相对壳体底面对称布置；在三维布局中，引脚不仅是电气连接结构，也决定了元件插入PCB后的高度、焊盘跨距以及后续剪脚空间。

　　安装边界方面，6.3mm直径规格在PCB上需要预留略大于壳体外径的禁布区，避免相邻元件贴得过紧，同时要考虑波峰焊后电容本体受热收缩及套体公差。5mm直径规格虽然板面占用更小，但其高度同样达到11mm，在矮壳设备、塑料外壳内部和线束密集区域不能只按二维 footprint 判断干涉。径向引线元件通常垂直插装，电容轴线与板面垂直；若设备存在振动、冲击或运输颠簸，较高的本体需要关注引脚受力，必要时点胶、加固定座或调整相邻高元件形成支撑。建模时将引脚长度做成可裁剪参考，有利于结构人员评估板底到壳体的安全距离，也方便工艺人员确定插装高度。

　　设计思路上，两款电容采用统一的家族化外形语言：黑色套体、银色铝壳端部、白色参数字符和双直引脚。这样处理既能在装配模型中快速识别元件类型，也能在BOM可视化时区分容值。参数字符沿圆柱周向布置，100uF与10uF字样、35V耐压标识和负极条纹均应贴合曲面，而不是简单浮在正面。对于需要做设备宣传渲染、维修培训动画或PCB机电协同检查的场景，这些表面信息能显著提升模型可读性。

　　在板级空间校核中，电容顶部与外壳内壁之间应保留绝缘和散热距离，尤其靠近功率电阻、整流桥、变压器等发热件时，不能让电解电容长期处于高温区域。底部则要关注橡胶塞与板面之间的贴装高度，过贴会影响清洗和排气，过高又会增加晃动。引脚穿出焊盘后的剩余长度需要结合板底空间控制，避免触碰金属支架或另一层板。对于自动化插件工序，还要考虑两引脚之间的公差、元件供料姿态以及本体与相邻高元件之间的抓取通道。

　　从功能特性看，铝电解电容的优势在于单位体积容值较大，适合低频大容值需求；其局限是具有极性，反接会导致失效风险，因此结构模型中负极标识必须清楚。两款35V元件在同一高度下通过直径变化区分容值，反映出电解电容容量与卷绕面积、壳体空间之间的直接关系。工程选型时，不能仅依据容量和耐压确定三维占位，还应把纹波电流、工作温度、寿命等级、焊盘间距和周围热环境一起纳入。

　　该结构适用于电子设备整机布局、PCB机电干涉检查、维修拆装演示、工艺插件仿真以及教学类装配模型。通过把铝壳、封套、橡胶塞、引脚和印刷标识分层建立，可以在后续项目中快速派生其他直径、高度或容值规格，也便于在装配体中替换为不同供应商的相近封装。对结构工程师而言，这类看似简单的直插元件往往决定了板区局部高度、外壳开孔、线束走向和维护可达性；把尺寸边界和安装姿态建准确，比单纯追求外观效果更有工程价值。
