带轴流风扇的PTC恒温空气加热模组

　　在紧凑柜体、车载辅热以及小型流体加热工位里，热源与送风结构往往需要被整合到同一个安装边界内。单独布置加热芯与风机，不仅要处理风道对接、线束固定和支架干涉，还会让装配公差在狭小空间里被放大。这个带风扇元件的PTC空气加热器，把热敏陶瓷发热体、导流风道、轴流风扇和安装耳座做成一体化模组，结构工程师在选型时可以直接把它作为一个功能单元放入整机布局，减少二次拼装带来的不确定性。

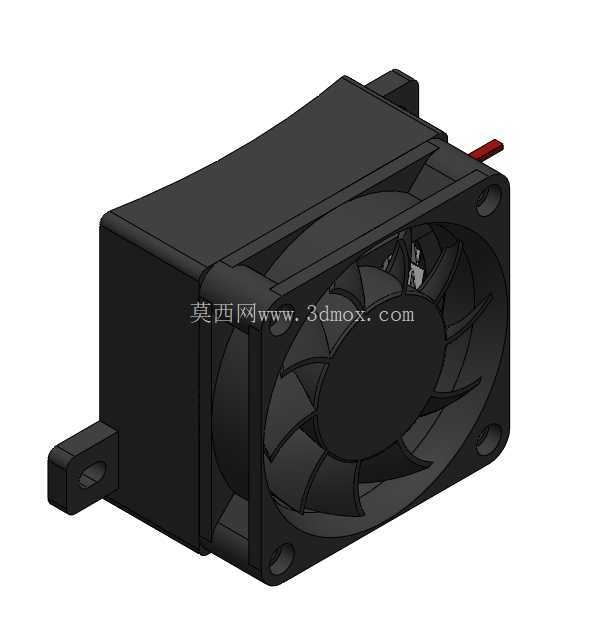

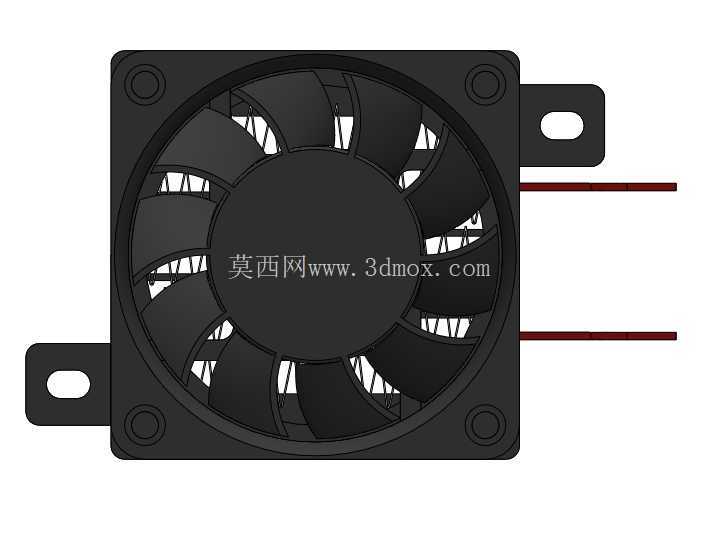

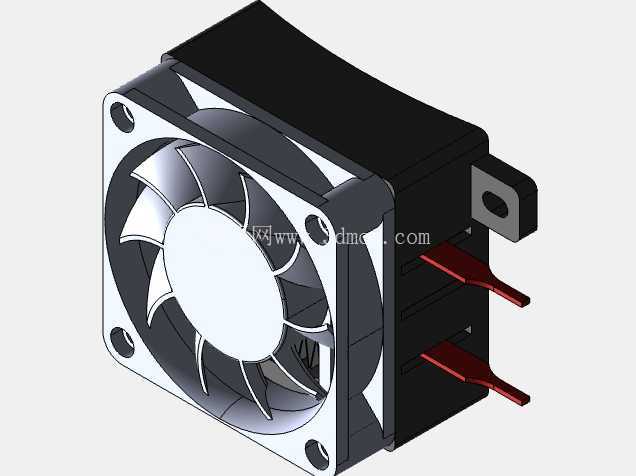

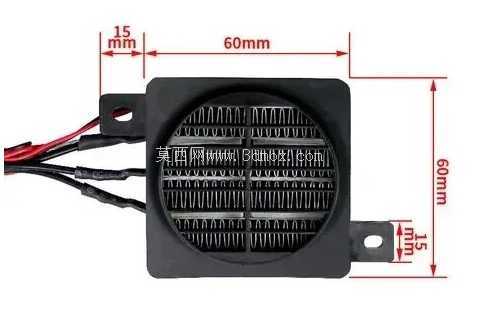

　　从外形边界看，模组主体尺寸控制在90mm×60mm×42mm这一量级，主体接近长方体，前端布置方形轴流风扇，风扇外圈与壳体形成连续进风面。底部两侧伸出带孔安装耳，耳座开孔位置与主体保持足够距离，锁付螺钉时工具不会与风扇框碰撞，也便于在钣金侧壁、塑料支架或设备内腔底板上固定。三维建模时需要特别注意耳座下方的避让空间：若安装面存在焊点、压铆螺母或加强筋，应在耳座周围预留沉头或垫片余量，避免模组装上去后出现翘角。

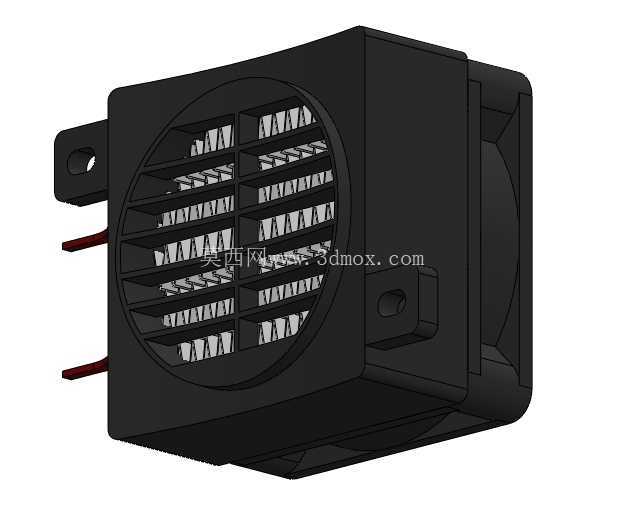

　　风道设计是这类模组的关键。PTC发热芯不能被简单视为一块静止热源，它需要持续气流穿过翅片间隙，把热量带到目标腔室。模型中风扇位于进风侧，风叶旋转后将空气压入后部加热区，壳体在风扇与发热体之间形成约束通道，减少气流从侧面短路。实际布置时，出风口前方不宜紧贴壁面或密集线束，若排风受阻，风扇工作点会向高背压方向偏移，风量下降后PTC表面热量不能及时带走，虽然元件本身具有恒温特性，但整机升温效率会明显降低。

　　PTC热敏电阻的功能特性决定了它与普通电阻丝加热不同。随着芯体温度升高，材料电阻增大，输入功率会自行受限；环境温度低、进风温度低且散热充分时，模组可以输出较大功率；气流受阻或出口被遮挡时，功率自然回落，从而降低干烧风险。工程应用中常利用这一特点做小空间恒温辅热，例如仪表柜防潮、小型设备舱升温、食品机器局部热风、汽车零部件预热以及实验装置空气加热。它不适合替代需要精确闭环温度控制的高温工艺设备，但在防凝露、低温启动和舒适性加热场景中，结构简单、维护点少的优势比较突出。

　　建模时可以把模组拆成壳体、风扇框、风叶、电机区、PTC芯体、出线端和安装耳几个部分。风扇叶片为空间曲面，若用于干涉检查，保留叶片外包络即可；若要做风路评估，则应保留叶型倾角与轮毂比例。壳体侧壁的圆角、底部加强筋和端部固定孔都不能忽略，这些细节决定了3D打印样件或钣金支架验证时能否顺利装配。出线端从壳体一侧引出红黑导线，线束走向应与风扇旋转区域隔开，并在整机线束设计中增加压线结构，避免运输振动后导线贴近风叶。

　　安装方式上，底部耳座适合水平承载，也可通过支架转换为竖向安装。需要注意的是，风扇轴线应尽量与热风流动方向一致，进风侧保留足够开孔率，出风侧避免急转风道。若设备外壳只开少量长条孔，应核算有效通风面积；进风面积不足时，即使模组本体尺寸合适，也会出现噪声增大、风量下降和加热变慢。对于柜体防潮场景，热风宜导向下部或易凝露壁面，利用空气自然上升形成循环；对于车载或移动设备，则要考虑振动工况，耳座螺钉建议加弹垫或采用防松螺母。

　　功率规格覆盖70W到300W区间，供电可按12V或24V系统选择。低压供电让它更容易接入车载直流电源、小型控制箱和安全电压设备，但大电流回路仍需按功率核算线径与接插件容量，不能只按信号线规格处理。选型时不应只看标称功率，还要结合目标空间体积、保温条件、允许升温时间和风扇风量匹配。密闭小腔体中，模组快速建立温差；开放或半开放空间里，则需要引导热风循环，否则热量容易扩散到无效区域。

　　从结构设计角度看，这个模型的价值不只是外观还原，而是提供了一个可直接参与布局的热风功能件：安装耳决定固定方式，风扇尺寸决定维护空间，PTC芯体位置决定风道方向，出线端决定线束路径。把这些边界在总装阶段提前锁定，后续外壳开孔、支架折弯、电气接线和温升测试都会更顺。
