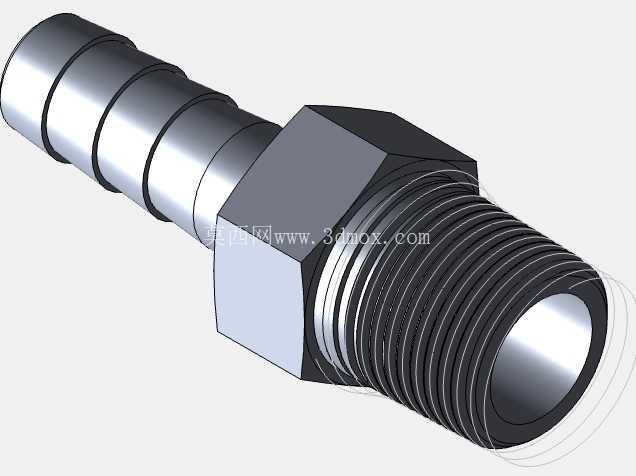

六角外丝宝塔软管接头三维结构

　　该零件属于流体管路中常见的端接转换件，一端采用外螺纹与阀体、泵口、歧管块或设备内螺纹接口连接，另一端为多级竹节式倒刺结构，用于插入橡胶管、硅胶管、PVC软管或编织增强管后通过卡箍锁紧。现场使用时，软管套入宝塔段后，管内壁被环形凸棱咬合，再配合喉箍在外侧压紧，可在低压输水、气动、冷却、润滑、实验装置和小型液压回油场景中形成可靠连接。

　　从结构上看，零件中部设置六角受力面，便于标准开口扳手或套筒在装配时施加扭矩。六角体两侧留有过渡台阶，一侧承接外螺纹，另一侧延伸为宝塔插杆。外螺纹段承担机械旋合与密封边界，螺纹根部与六角面之间的肩部可作为拧紧限位面；当配合端面垫圈或密封带使用时，该肩部能够控制接头旋入深度，避免过度拧入造成阀体内腔干涉或螺纹损伤。

　　宝塔端采用多道逐渐变化的环形肋条，肋条外径略大于软管内径，形成过盈配合。前段设置导入锥度，方便人工插管；后续凸棱沿轴向分布，使软管在受压后嵌入沟槽，既提高拉脱阻力，也减少介质沿管壁渗漏的可能。肋条之间的凹槽并非单纯装饰，而是为软管材料受压变形提供容纳空间，在卡箍收紧后，管体能够局部包覆凸棱，形成多重密封带。

　　建模时需要重点控制三段几何关系：螺纹公称直径与六角对边尺寸的匹配、六角肩部到螺纹端面的有效旋合长度、宝塔段各凸棱外径与槽底直径的渐变规律。若插杆过长，设备内部布线或管路走向会受到影响；若插杆过短，软管咬合圈数不足，承压后容易脱管。螺纹长度同样需要结合配对件壁厚确定，过短会导致啮合牙数不足，过长则可能顶触对面流道或影响阀芯运动。

　　外形边界方面，该接头为回转体加六角棱柱的组合结构，轴向总长度由螺纹旋入区、扳手承载区和软管插入区共同决定。径向最大轮廓通常出现在六角对顶点，而不是螺纹大径或宝塔凸棱处，因此在密集阀组布局时，不能只按螺纹外径预留空间，还要给扳手回转和手指操作留出位置。相邻接头中心距过小会导致套筒无法下落，维修拆卸时只能先拆除周边管路，增加维护成本。

　　流道设计上，这类接头中心通常设置贯通孔，孔径需兼顾通流能力与壁厚强度。孔壁到螺纹牙底、六角外缘和宝塔槽底之间应保留足够材料，尤其在不锈钢材质零件中，薄壁位置会在拧紧弯矩和管路拉力共同作用下产生应力集中。若用于较高压力或脉动载荷，端部螺纹规格、密封形式和软管卡箍位置都需要同步校核，不能只依据外观插接尺寸选型。

　　在实际装配中，外螺纹端可根据介质特性选用生料带、螺纹密封胶或组合垫圈；宝塔端则要求软管切口平整、插入深度超过主要凸棱区，并使卡箍压在有效咬合段而非导入锥部。管路走向应避免接头承受持续弯折力，软管自重较大或设备振动明显时，应在邻近位置增加管夹，使六角肩部和螺纹段不承担额外弯矩。

　　三维建模过程中，回转主体可通过草图轮廓旋转生成，六角部分采用拉伸切除或棱柱体合并，螺纹可用螺旋线切除牙型或按简化装饰螺纹表达。用于干涉检查时，应保留真实六角外轮廓、螺纹大径和宝塔最大外径；用于加工出图时，则需补充螺纹规格、端面粗糙度、倒角、去毛刺和流道孔径等关键信息。模型还应关注肩部圆角与槽底圆角，这些细小特征虽然不影响整体外观，却直接影响成型工艺、应力分布和装配寿命。

　　该类接头广泛出现在减压阀、水泵、冷却板、气源处理件、实验台架和食品医药管路中，其价值不在于复杂运动，而在于以紧凑结构实现刚性螺纹接口与柔性软管之间的快速转换。设计合理的宝塔接头能够在有限空间内兼顾装拆便利性、密封可靠性和管路兼容性，是流体设备外围连接中不可替代的基础五金件。
