多规格外螺纹宝塔软管插接接头

　　这套接头覆盖了现场流体管路里最常用的一类转接需求：一端通过NPT锥管螺纹拧入阀块、泵体、分水排或设备壁面的内螺纹口，另一端带多级环形倒刺的竹节式插芯，直接套入橡胶管、PVC编织软管、气动软管或者输水输油胶管，外部用喉箍锁紧后即可形成可靠的软连接。做设备管路布置时，硬管之间很难完全吸收装配偏差，泵组运行也会带出振动，刚性对接容易在螺纹根部产生交变应力，甚至把薄壁阀口拉裂；插入式软管接头恰好留出一段柔性缓冲段，允许两端存在少量角度偏移和轴向窜动，在小型水处理装置、液压站回油支路、气动控制系统、农业灌溉机具、实验台流体回路以及车载设备的冷却管路里都十分常见。

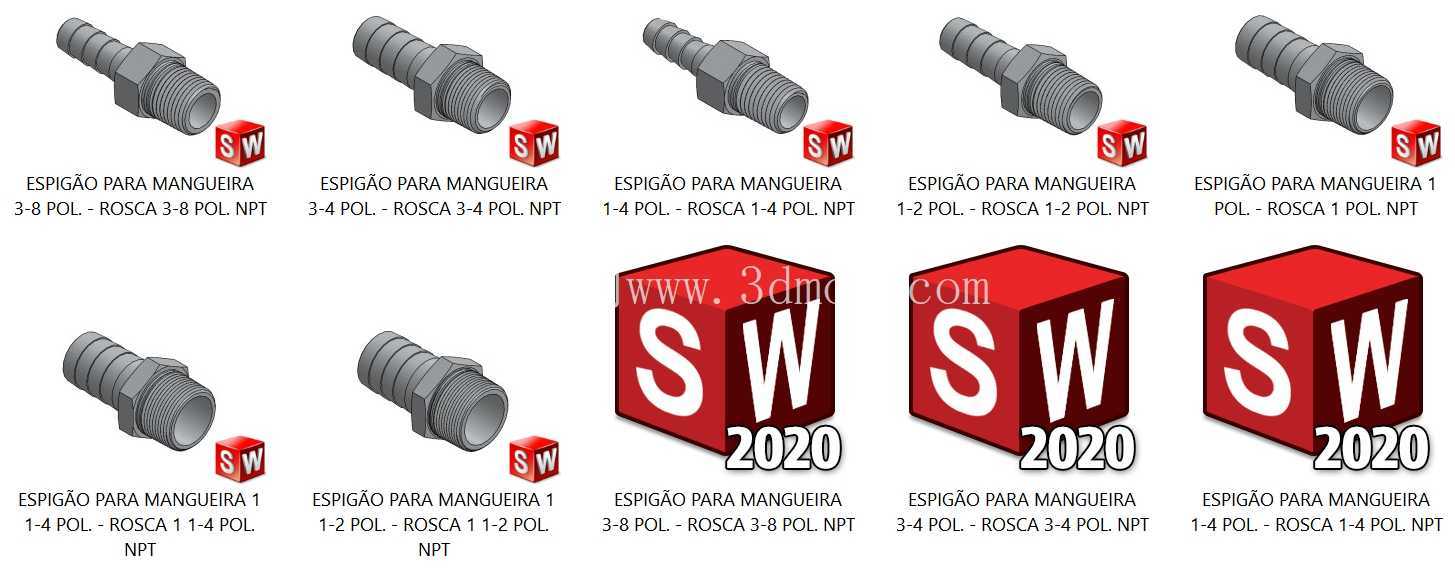

　　系列化是这套模型最突出的特点。图中整理了多种常用规格，插芯端分别对应3/8、3/4、1/4、1/2、1英寸等软管内径，螺纹端则匹配同规格NPT锥螺纹，选型时可以按照软管通径和接口螺纹直接取用，不必逐个重新建模。NPT螺纹本身依靠牙型过盈形成密封，装配时通常在外螺纹上缠绕生料带或涂覆螺纹密封胶，拧入后牙面相互挤压，能够承受水、气、低压油等介质的工作压力；竹节端的设计则遵循软管接头的典型思路：插芯外径略大于软管内径，端部做导入倒角方便插管，沿轴向分布数道高度递增的环形倒刺，软管套入后被倒刺卡住，受内压向外拉脱时倒刺会咬入胶管内壁，配合喉箍的径向抱紧力，防脱能力远高于光杆插接。

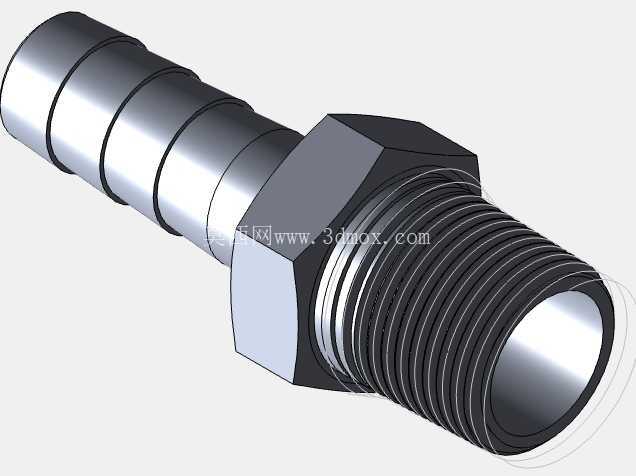

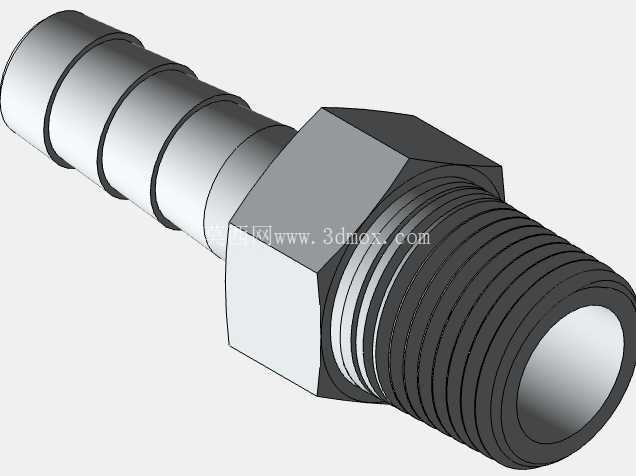

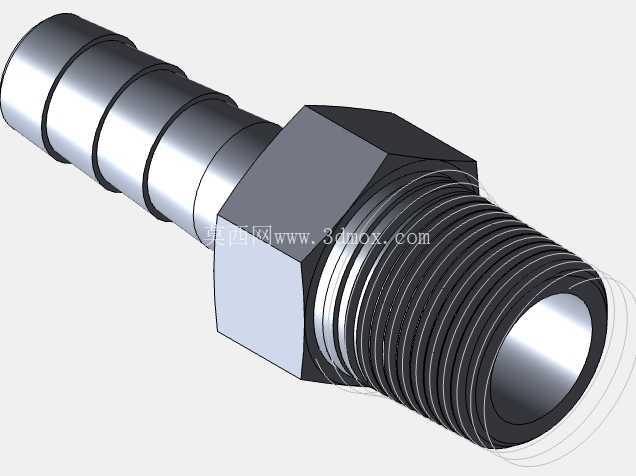

　　从结构细节看，接头中部设计有六角扳拧面，宽度和厚度按照常规管接头标准取值，安装时可以用开口扳手或套筒施加扭矩，避免在螺纹和竹节段直接受力。六角两侧的台阶分别控制螺纹拧入深度和软管插入限位：螺纹根部的凸肩在拧紧后贴合法兰面或阀块表面，既限制过拧，又为密封提供端面支撑；竹节根部的台阶则让软管套到底后有明确的轴向定位，保证每一道倒刺都处于软管包覆范围内。流道部分沿接头轴线贯通，内径随规格变化，在过渡处尽量减少截面突变，以降低局部压损和湍流噪声，这对冷却水回路和吸力管路尤其重要。

　　建模时需要重点控制几处安装边界。其一是NPT螺纹的锥度、牙距和基准长度，必须与对应内螺纹的有效啮合长度匹配，过短会导致密封不足，过长则可能顶坏对方螺纹底孔；其二是竹节段外径与软管内径的配合关系，过松容易渗漏脱管，过紧又会造成装配困难，通常插芯最大直径比软管内径大约百分之五到百分之十，并在倒刺边缘留出圆滑过渡，防止切割胶管内壁；其三是六角外形到相邻结构的空间包络，布局时要预留扳手转动空间，避免接头之间或与机架、电气元件发生干涉。不同规格沿轴向的总长、螺纹长度、竹节有效长度和六角对边尺寸均随通径递增，形成清晰的规格梯度。

　　在实际设备中，这类接头往往成组使用：泵出口接一段软管再连到硬管路上，可隔离泵的振动；运动部件与固定机架之间需要跨越相对位移时，软管加宝塔接头是成本较低且维护方便的方案；需要频繁更换管路的工位，插接结构也比卡套、焊接接头更便于拆装。三维模型完整保留了外螺纹牙型、多级倒刺、六角扳拧面和中空流道，既可用于管路总装中的干涉检查、长度核算和维修空间评估，也可作为非标接头设计的参照基础，在其外形上修改螺纹标准、竹节尺寸或增加弯头、三通结构，快速派生满足特定介质、压力和安装空间要求的连接件。
