KCD1圆形船型翘板电源开关结构

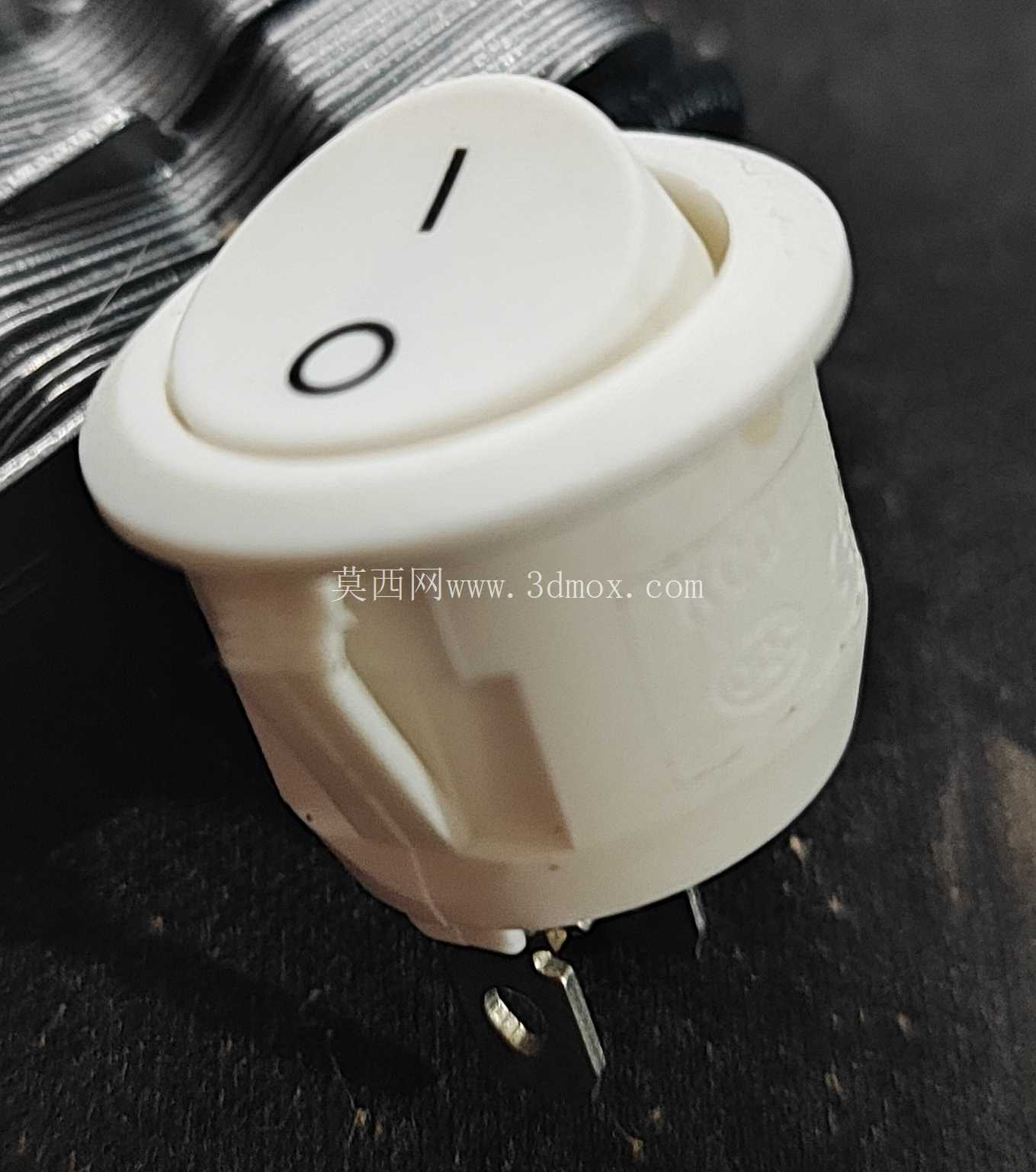

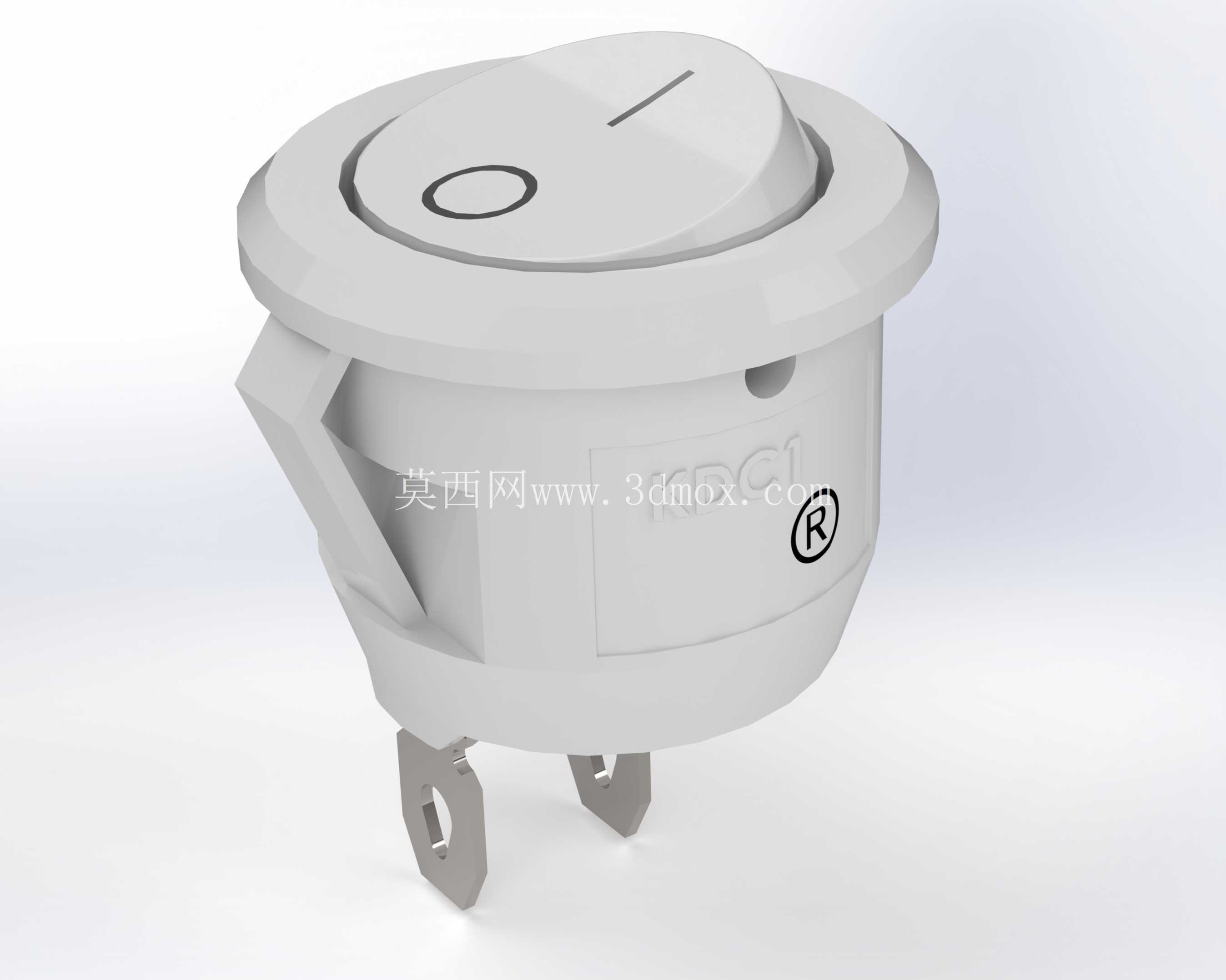

　　这类圆形翘板开关在小型电气设备里出现频率很高，桌面仪器、工控盒体、电源排插、小型家电、测试治具和改装设备上都能看到同结构件。做面板布局时，工程师最先要确认的不是外观，而是开孔边界与背部干涉空间。该件外径约22.75mm，适配面板开孔约21.00mm，属于卡入式圆形安装结构；外壳两侧带弹性卡扣，装配时从面板正面压入，卡扣越过板厚后回弹限位，正面法兰边压住面板表面，不需要额外螺母或螺钉固定。实际选型时要核对面板厚度、背部插拔端子空间以及线束弯曲半径，尤其在薄壁塑料壳或钣金控制盒内，卡扣压缩量和开孔公差会直接影响装配手感。

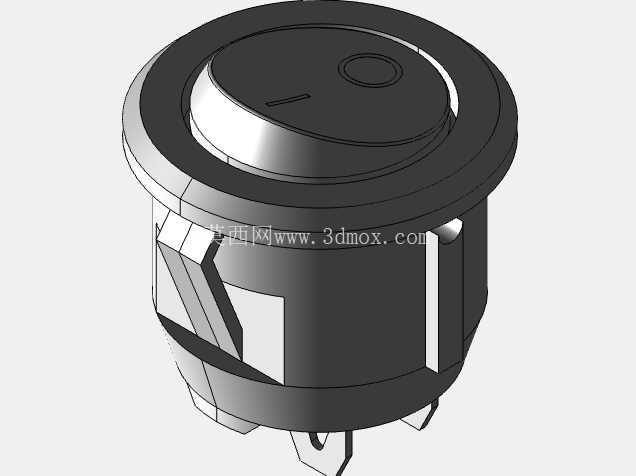

　　开关顶部为圆形翘板按键，表面用“一”和“O”标识通断状态，对应0/1两档操作。按键绕内部支点摆动，按压一侧后触点机构切换，另一侧抬起，形成明确的位置反馈。此类两档开关常用于主电源切入、功能回路选择、负载通电控制等场景。它的价值不在复杂运动，而在高频、低成本、可快速替换的通断操作：用户不需要工具，直接按压即可完成回路状态切换；设备维护时，也能通过面板上的状态符号快速判断供电位置。

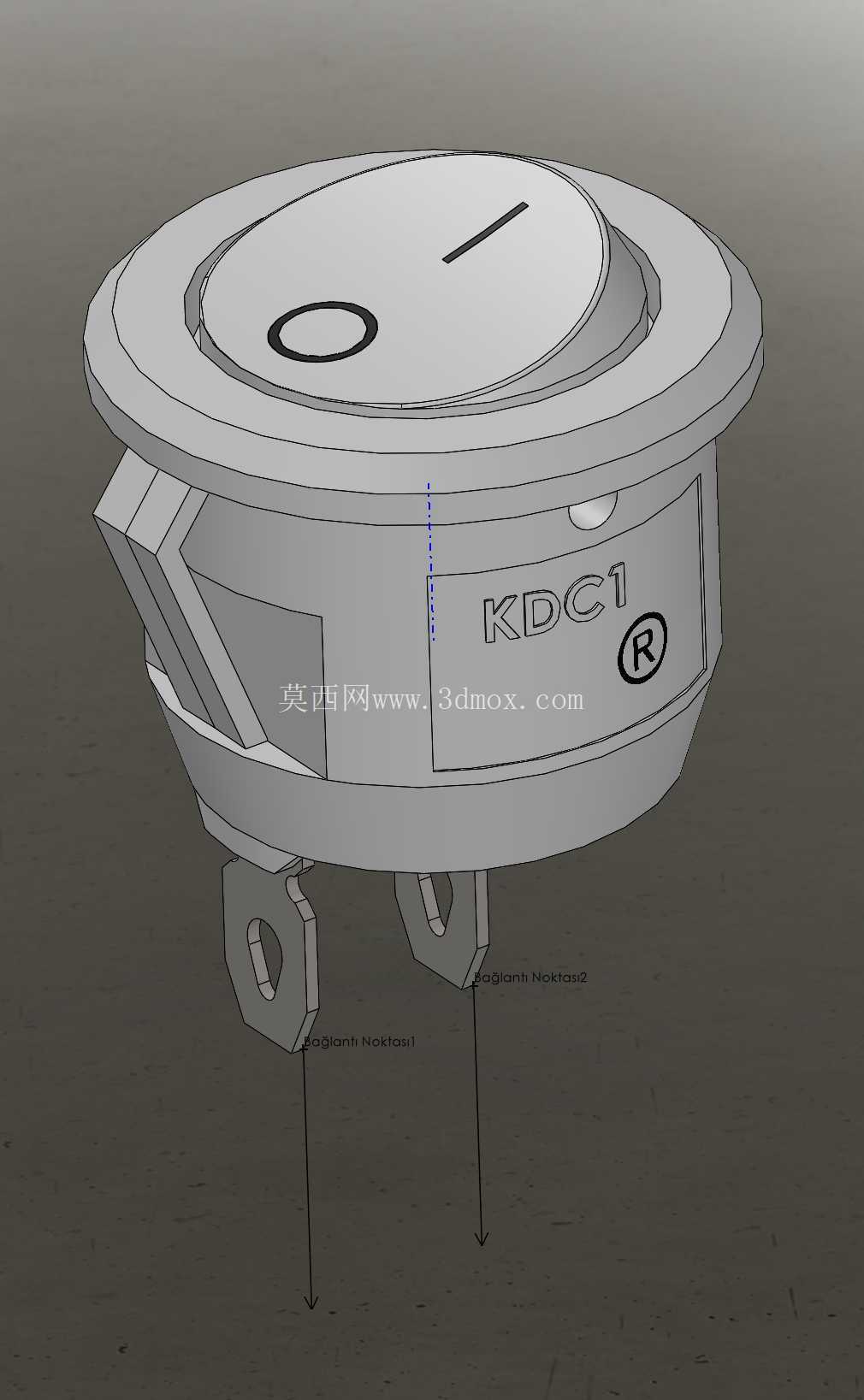

　　从结构上看，外壳采用绝缘塑料成型，背部伸出两个插装端子，用于与导线端子或线束插片连接。端子位置、宽度和插入深度需要在三维布局里提前校核，避免端子贴壳、与相邻元件短路，或被线束拉力反复撬动。建模时不能只做一个外观圆体，应把法兰边、卡扣斜面、按键翘板间隙、端子厚度、背部加强筋和脱模斜度都表达出来。卡扣区域尤其关键：斜导入面负责压装时顺畅进入开孔，背面止挡面负责防止退出；若只按视觉外形建块，后续做面板干涉检查会失去意义。

　　设计思路上，这种件遵循面板元件的典型逻辑：正面尽量简洁，靠圆形法兰覆盖开孔边缘并遮蔽加工误差；背部承担固定、导电和绝缘功能。翘板按键与外壳之间要保留摆动间隙，间隙过小会因塑料毛刺、喷涂厚度或温变膨胀导致卡滞；间隙过大则会出现晃动、异响和异物进入风险。外壳侧壁的筋位不仅提高刚性，也控制按键运动轨迹。端子根部通常需要足够包覆长度，以承受插接线束时的扭转和推力。

　　在设备装配中，开关通常位于操作者容易触及的面板区域，周边要预留手指按压空间，避免与旋钮、插座、指示灯过近。若面板需要丝印，可在开关旁标注电源、负载或功能名称；若用于密封要求较高的设备，则还要另行评估防护帽、密封圈或面板灌封方案，因为普通卡装圆形开关本身主要面向常规室内环境。三维建模阶段应把开关作为真实装配件处理：正面检查按键与面板的平齐关系，背面检查端子与PCB、线槽、壳体筋位的距离，剖面检查卡扣与开孔壁的接触区域。

　　对于结构设计人员，这类模型的意义在于把选型件转化为可干涉检查的工程对象。开孔直径、法兰外径、背部高度、端子朝向和插拔方向都应在装配里锁定；对于电气设计人员，则可据此确认线径、端子规格、电流承载和走线方式。把这些细节建完整后，面板开孔图、装配说明和线束长度评估都会更可靠，也能减少样机阶段因开关背部空间不足、卡扣不匹配或端子干涉造成的返工。
