六速手动变速器四档及倒档传动结构

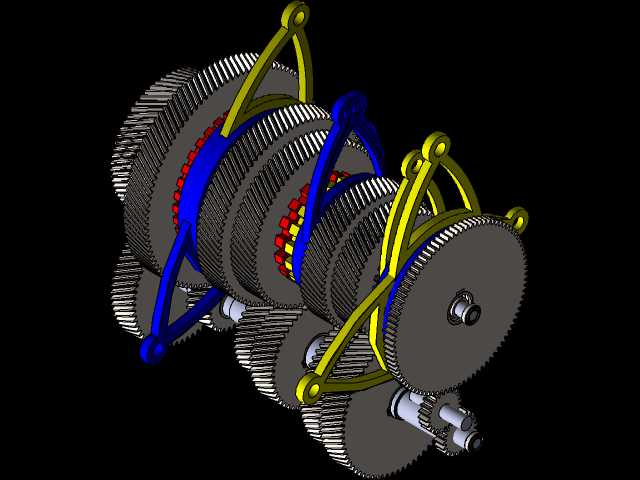

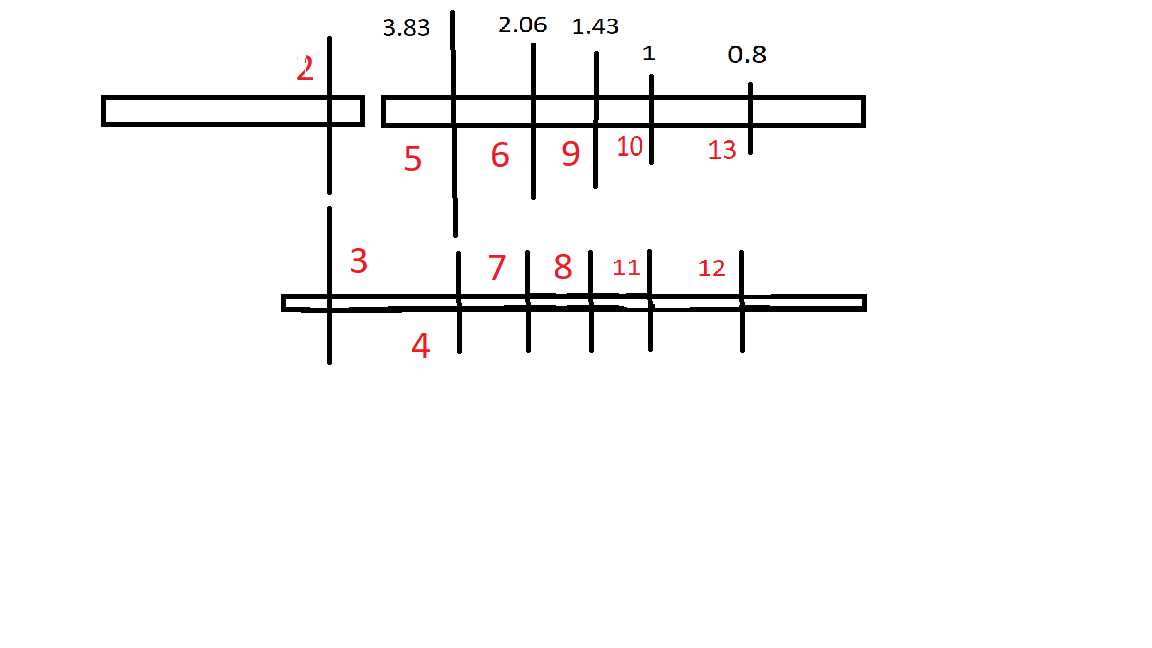

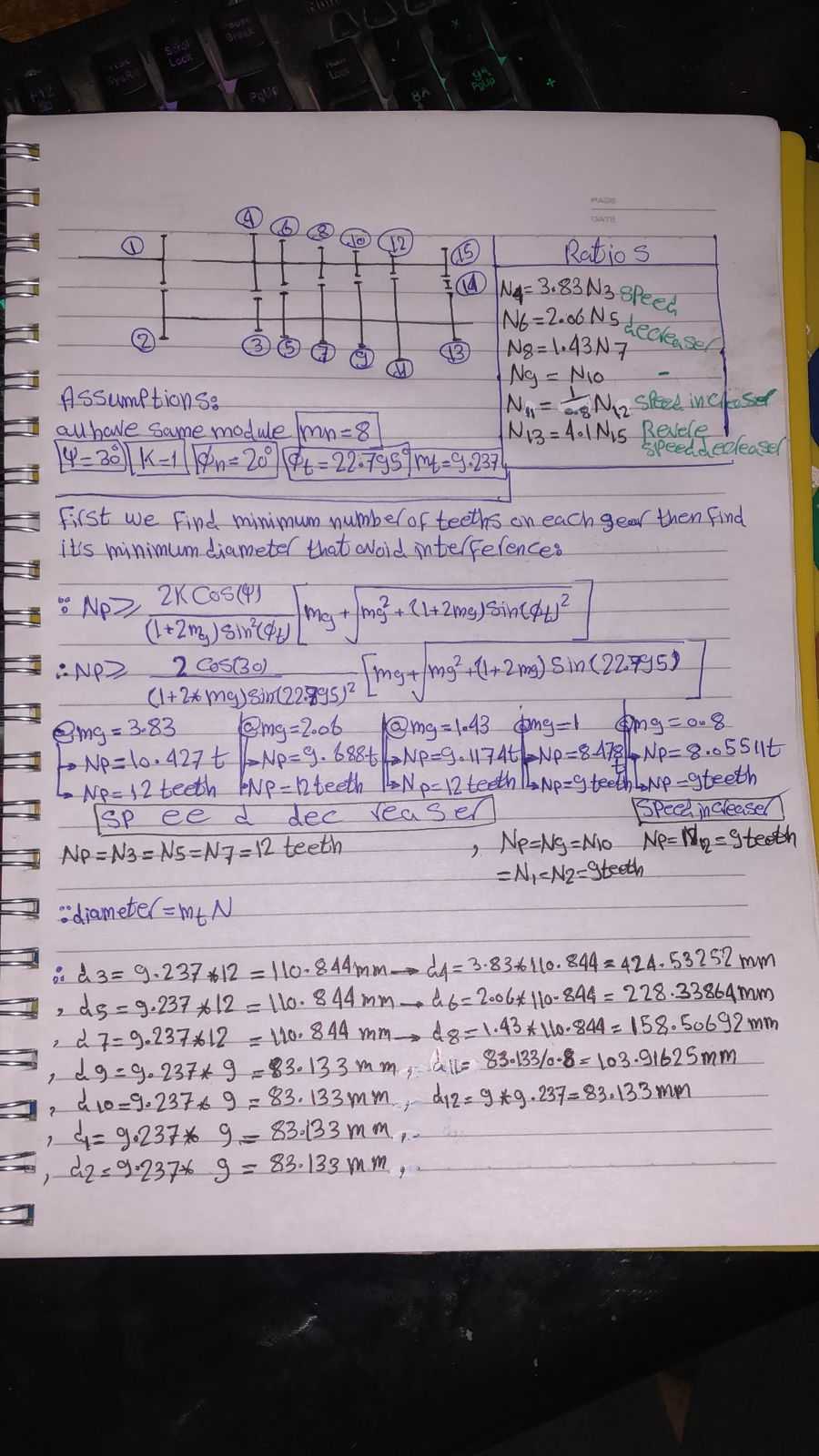

　　这套手动变速器的传动结构，核心覆盖四档前进挡与倒档的动力传递路径，是前置后驱乘用车辆传动系统的核心组成单元，日常适配场景集中在1.6-2.4L排量的家用轿车、轻型货运车辆的动力匹配环节，承担发动机输出扭矩的变速变矩、动力通断、行驶方向切换的核心功能。从实际装车工况来看，该结构的输入轴通过离合器总成与发动机飞轮端连接，输出轴通过法兰盘对接传动轴，将动力传递至后桥主减速器，整套齿轮组的安装边界完全适配常规横置/纵置手动变速箱的壳体腔室，轴向安装尺寸控制在320mm范围内，最大回转半径125mm，可直接适配多数同级别车型的变速箱安装位，无需额外改动壳体铸造模具。设计过程中，首先针对四档常用巡航工况做了齿比优化，四档采用1:

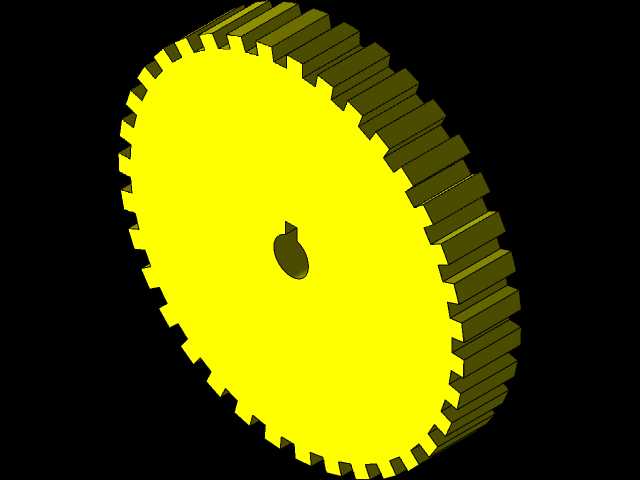

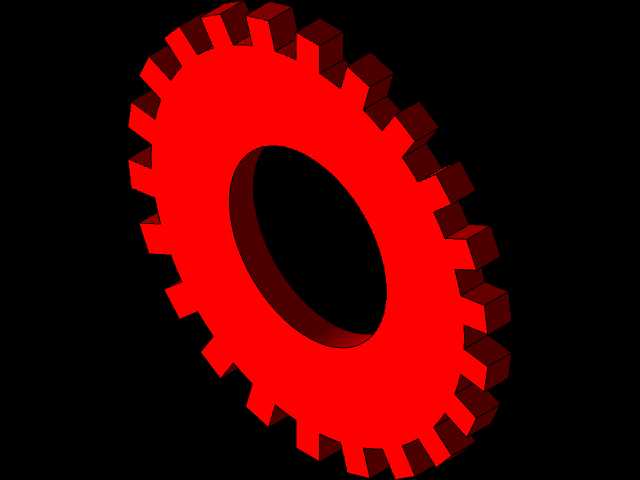

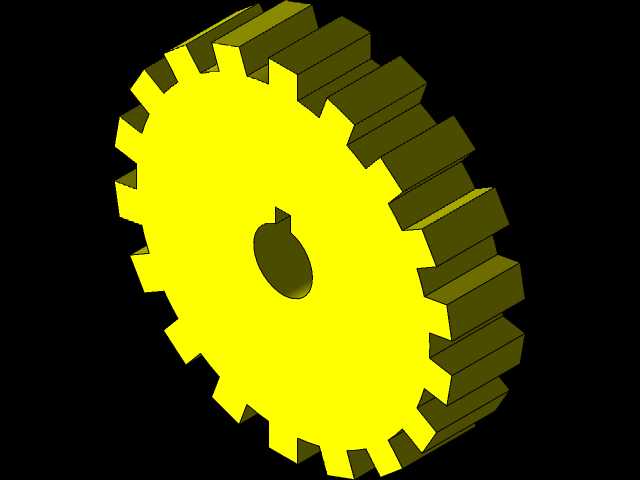

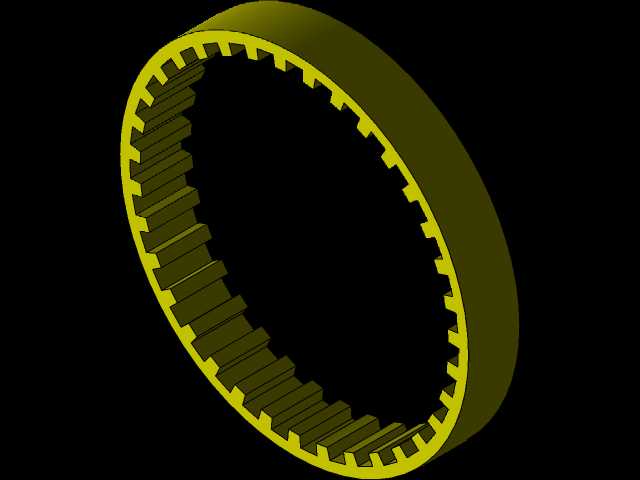

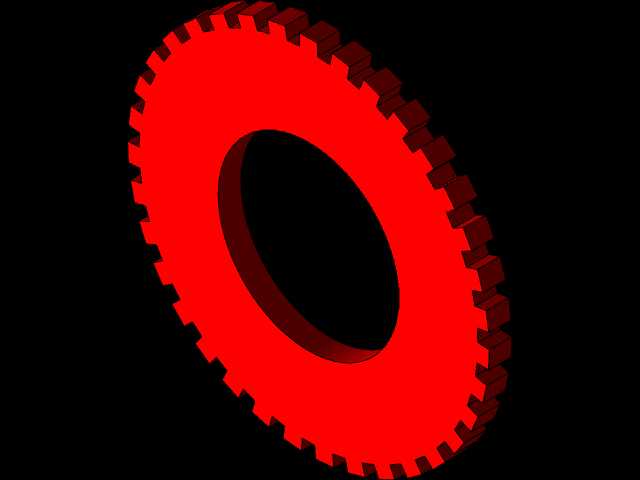

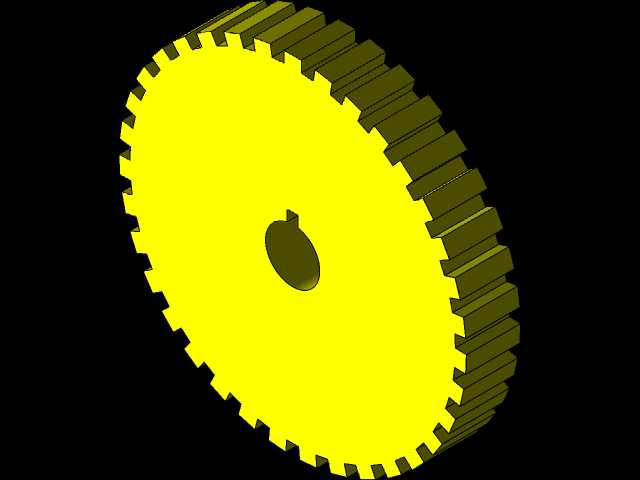

　　1的直接挡传动比，此时动力不经过中间轴齿轮啮合，直接由输入轴传递至输出轴，最大限度降低齿轮啮合带来的传动损耗，提升高速巡航工况下的燃油经济性，齿轮啮合间隙控制在0.15-0.25mm之间，既避免热胀冷缩导致的齿轮卡滞，也能减少换挡过程中的打齿异响。倒档结构采用了中间惰轮设计，通过惰轮的介入改变输出轴的旋转方向，实现车辆的倒车行驶，惰轮的安装支座采用分体式定位结构，通过两个M8的定位销与变速箱壳体固定，换挡过程中倒档拨叉推动惰轮同时与输入轴倒档齿轮、输出轴倒档齿轮啮合，啮合齿端做了30°的倒角导向处理，降低换挡时的齿端冲击，提升倒档挂入的顺畅度。整套齿轮组的同步器结构布置在三四档啮合齿套位置，采用锁环式惯性同步器，

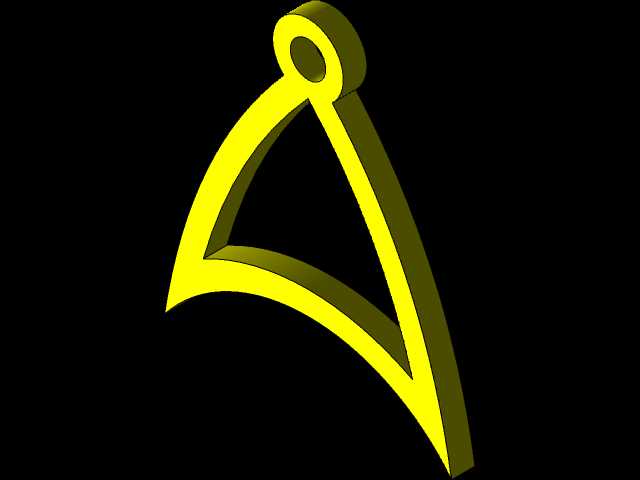

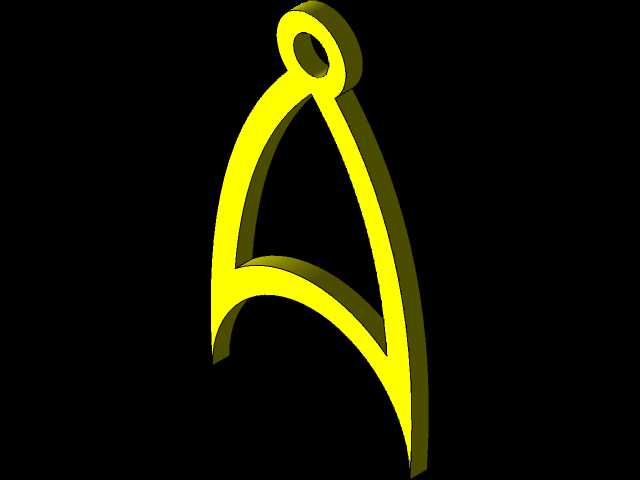

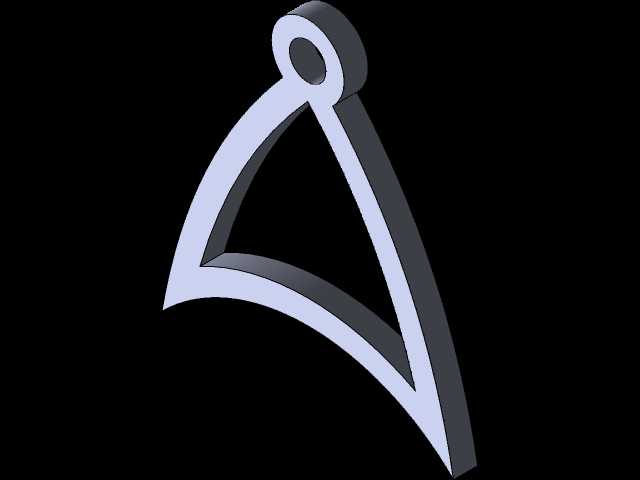

　　同步环采用铜基粉末冶金材质，摩擦锥面的摩擦系数稳定在0.35以上，可保证换挡过程中转速差在0.3s内完成同步，减少换挡力的同时避免同步器过早磨损。齿轮的加工精度统一按GB/T 10095的6级精度控制，齿面做了渗碳淬火处理，表面硬度达到HRC58-62，芯部硬度保持在HRC30-40，既保证齿面的耐磨性能，也能承受大扭矩输出时的冲击载荷，避免轮齿断裂。换挡拨叉的运动轨迹经过反复校核，拨叉与齿套的配合间隙控制在0.2-0.4mm之间，避免拨叉与齿套之间出现异常磨损，同时拨叉轴的定位采用钢珠弹簧定位结构，每个档位的定位力控制在80-120N之间，保证换挡时的档位吸入感，同时避免行驶过程中出现跳档、脱档的故障。

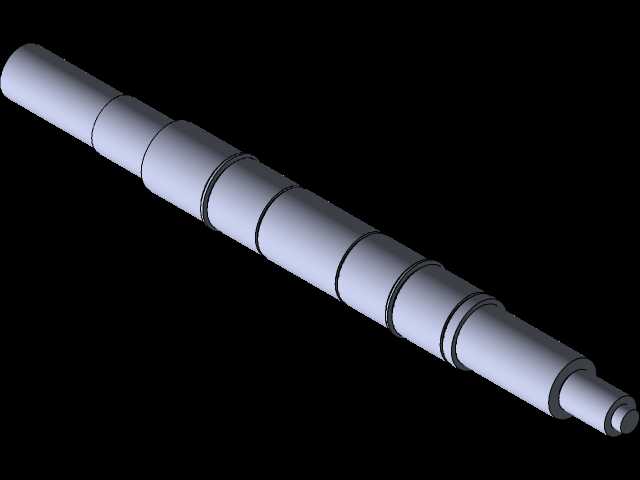

　　整套结构的润滑采用飞溅润滑方式，齿轮组旋转过程中带起变速箱油，对所有啮合齿面、同步器、轴承位置进行润滑，壳体底部的油位高度刚好浸没最低位齿轮的1/3齿高，既保证润滑效果，也避免齿轮搅油带来的额外动力损耗。从实际维修匹配的角度来看，这套结构的所有齿轮、同步器、拨叉部件都采用模块化设计，单个部件损坏后可单独拆卸更换，无需更换整组齿轮总成，降低后期的维护成本，输入轴与输出轴的支撑轴承采用标准圆锥滚子轴承，可通过调整垫片的厚度调整轴承预紧力，保证轴系的旋转精度，减少高速旋转时的轴系跳动。针对日常使用中容易出现的倒档打齿问题，设计时特意在倒档惰轮的啮合齿端做了圆角过渡处理，同时在换挡操纵机构中增加了倒档锁止结构，必须提起锁止环才能挂入倒档，避免行驶过程中误挂倒档导致的齿轮损坏。四档齿轮的啮合齿宽设置为22mm，可承受最大280N·m的输入扭矩，完全覆盖同排量自然吸气发动机的最大扭矩输出范围，即使在满载爬坡的工况下，齿面接触应力也能控制在材料许用应力范围内，保证设计使用寿命不低于30万公里。
