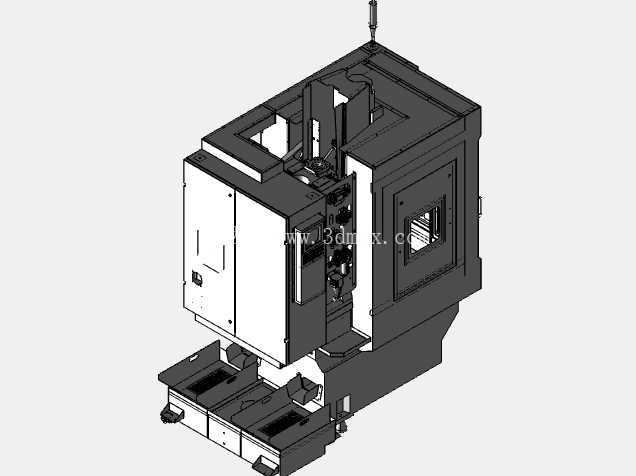

SyilX5立式数控加工中心结构三维模型

　　从设备本身的功能定位来看，这款立式数控加工设备主要面向小型五金零件、模具镶件、精密工装夹具的铣削、钻削、镗削加工，主轴垂直布置的结构特性，让它在加工平面类、型腔类零件的时候排屑顺畅，不会出现切屑堆积在加工区域影响刀具切削精度的问题，相比大型龙门加工中心，它的占地面积更小，对车间地面承重的要求更低，适合中小型加工车间、个体加工户、职业院校实训场地的设备配置需求。在小型精密零件加工场景里，这类紧凑型立式数控设备的布局合理性，直接决定了车间单位面积的产能产出，很多机加工从业者在做新车间规划、产线排布的时候，往往因为拿不到准确的设备外形三维数据，导致预留的操作空间、检修通道、物料周转区域出现尺寸偏差，要么通道过窄影响工件上下料转运，要么设备间距过大浪费宝贵的车间生产面积，这套三维结构模型刚好能填补这类场景下的尺寸参考空白。

　　从结构设计的逻辑来看，整机采用了箱型床身的布局，底部的床鞍部分做了加厚的筋板设计，能够抵消主轴高速切削时产生的振动，保证加工过程中的整机刚性；主轴箱部分采用线性导轨导向，Z轴方向的进给行程适配小型零件的加工高度需求，不会出现行程冗余带来的结构浪费；操作面板布置在设备前部偏右的位置，符合操作人员站在设备前方装夹工件、调试程序时的操作习惯，不用大幅度侧身就能完成参数调整、程序启动暂停的操作；设备前部的双开门防护结构，既能够在加工过程中阻挡切削液飞溅、切屑飞出，又能在开门状态下留出足够大的操作空间，方便吊装较重的工装夹具或者毛坯工件。做车间布局规划的时候，首先要明确设备的安装边界尺寸，这套模型还原了整机的外轮廓尺寸，包括设备后部电气柜的突出部分、顶部的警示灯安装高度、侧面排屑器的伸出长度，这些细节往往是很多简化设备模型容易忽略的点——很多人做布局的时候只算主机身的长宽，忘了电气柜要预留开门检修的空间，排屑器位置要预留切屑桶的放置空间，最后设备进场安装的时候才发现空间不足，需要重新调整排布方案。

　　从设备的实际使用场景出发，这类小型数控设备的周边通常要搭配工具柜、工件周转车、切削液配比装置，模型的外形尺寸精度足够支撑这些周边配套设施的位置排布，比如设备前方预留的操作空间宽度要满足操作人员手持工件走动的需求，设备侧面距离墙面的距离要满足电气柜柜门完全打开的检修需求，设备顶部的警示灯高度要避开车间的消防管道、照明线路的布置高度。另外从结构设计参考的角度来看，这款设备的防护外壳设计也有很多可借鉴的地方，比如防护门的观察窗位置刚好对准主轴加工区域，操作人员站在操作位就能直接观察到刀具的切削状态，不用凑近设备就能判断排屑是否顺畅、切削液是否准确喷到切削区域；设备底部的调平脚座位置在模型里也有准确的体现，做设备基础规划的时候，可以对应脚座的位置布置地面的减震垫或者预埋地脚螺栓的位置，避免后期安装的时候出现脚座悬空、设备调平困难的问题。

　　很多刚接触机加工车间规划的设计人员，容易把设备模型简化成一个方块，忽略了设备上突出的门把手、操作面板、排屑口这些细节，导致做出来的布局图看着合理，实际落地的时候到处出现干涉，这套完整的设备结构模型，把这些容易被忽略的外轮廓细节都做了还原，不管是做车间三维可视化布局、还是做设备选型阶段的空间校核，都能提供足够准确的尺寸参考。从设备本身的结构特性来说，紧凑型的设计让它能够适应楼层车间的安装需求，很多在工业园区标准厂房里的加工车间，楼层承重有限，大型加工设备无法上楼安装，这类小型立式数控设备的自重较轻，加上箱型床身的重心较低，运行时的振动更小，不会对楼层结构造成额外的负担，同时也能满足小型精密零件的加工精度要求。在做产线排布的时候，还可以根据这套模型的尺寸，计算单台设备的操作人员值守范围，合理安排一个操作人员能够同时照看的设备数量，优化车间的人员配置效率，比如把相同加工类型的设备排布成U型产线，操作人员在U型区域内走动就能完成所有设备的上下料、程序调试工作，减少无效的走动距离，提升整体的生产效率。
