6090龙门式数控铣床三维结构设计

　　这款龙门式数控铣床的结构设计，核心围绕中小型加工场景的刚性需求展开，区别于大型龙门铣床的重载定位，其600*900mm的工作台加工幅面，刚好覆盖广告标识加工、小型五金零件铣削、工艺浮雕制作、非金属板材切割这类常见的中小批量加工场景，在木工加工门店、小型五金加工厂、职业院校实训车间这类场景中，这类幅面的设备既能避免大行程设备带来的空间浪费，又能满足绝大多数常规工件的加工边界需求，不会出现加工幅面不足导致的工件装夹受限问题。

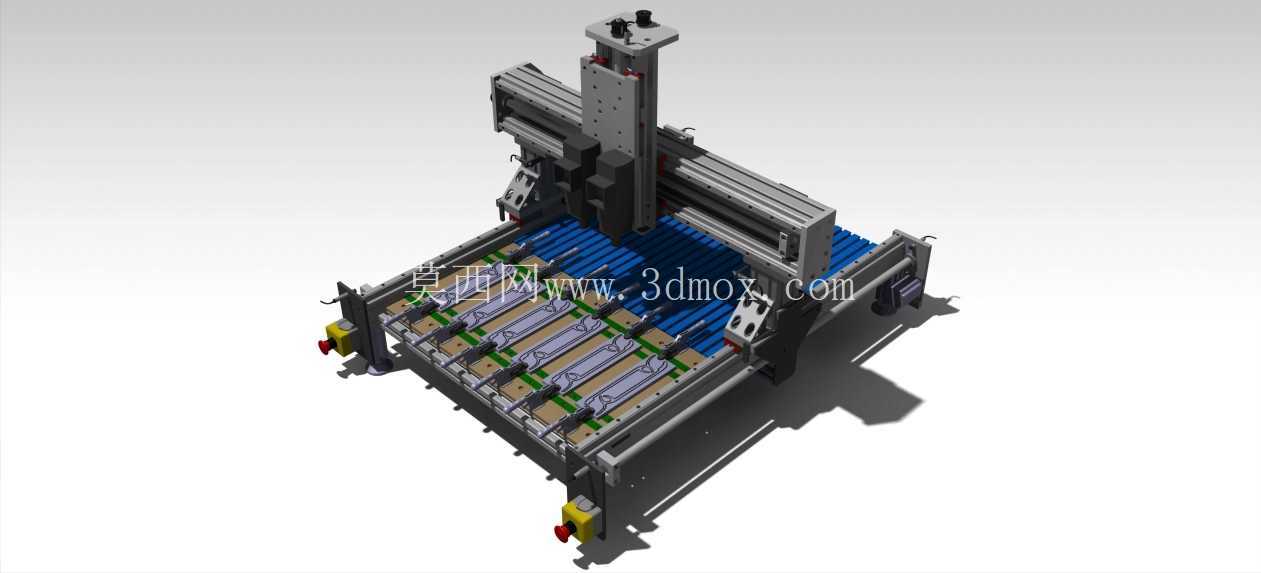

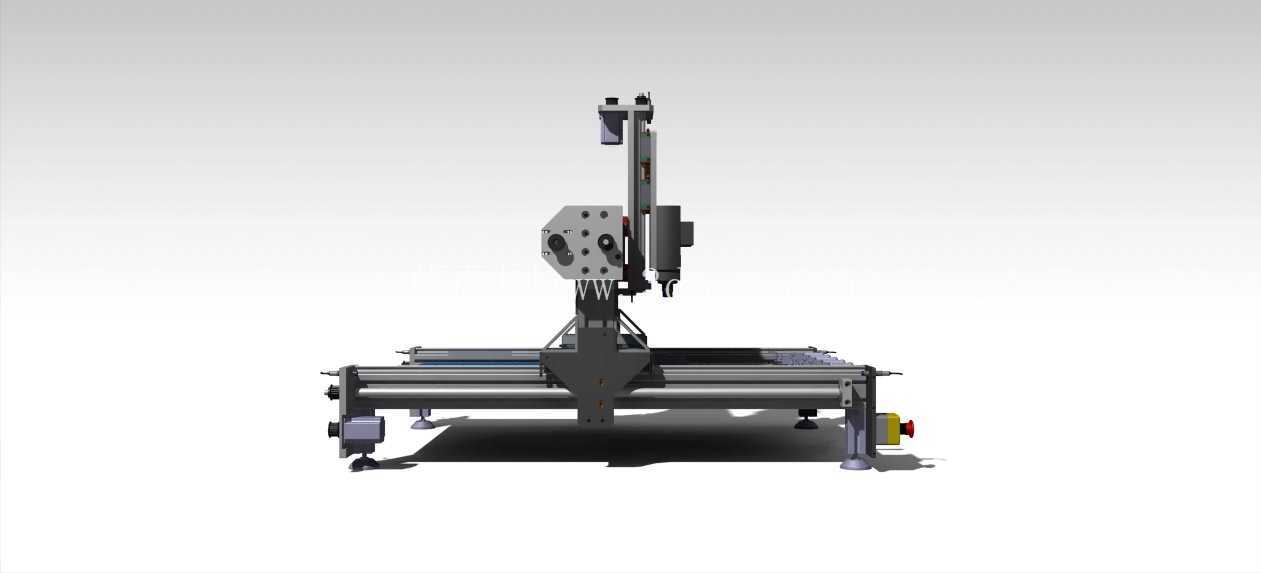

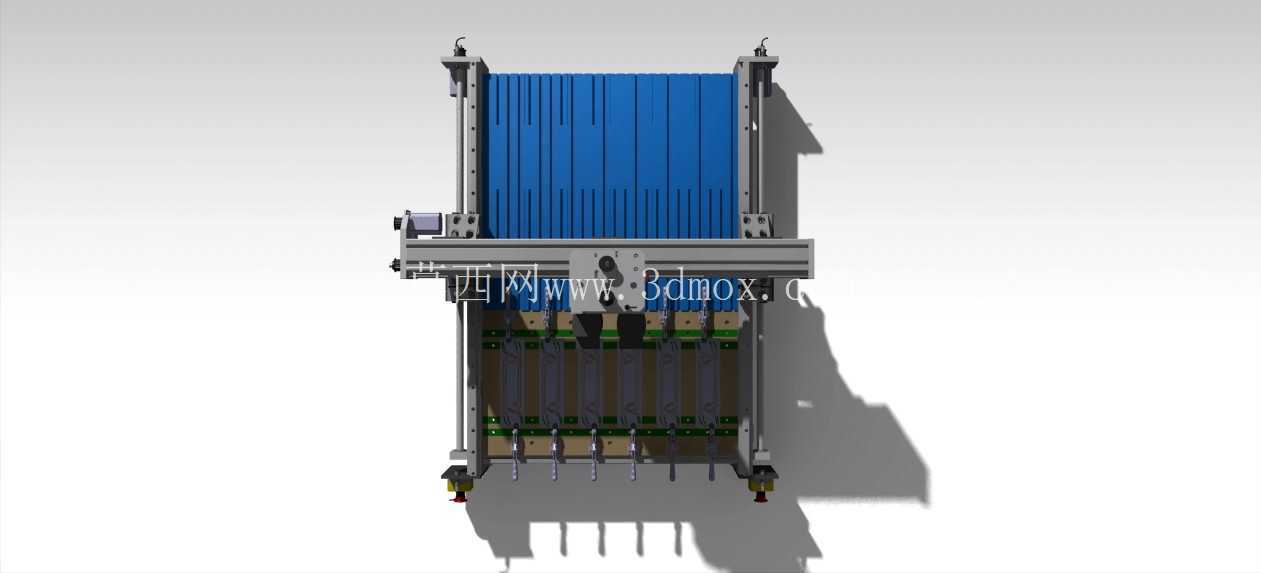

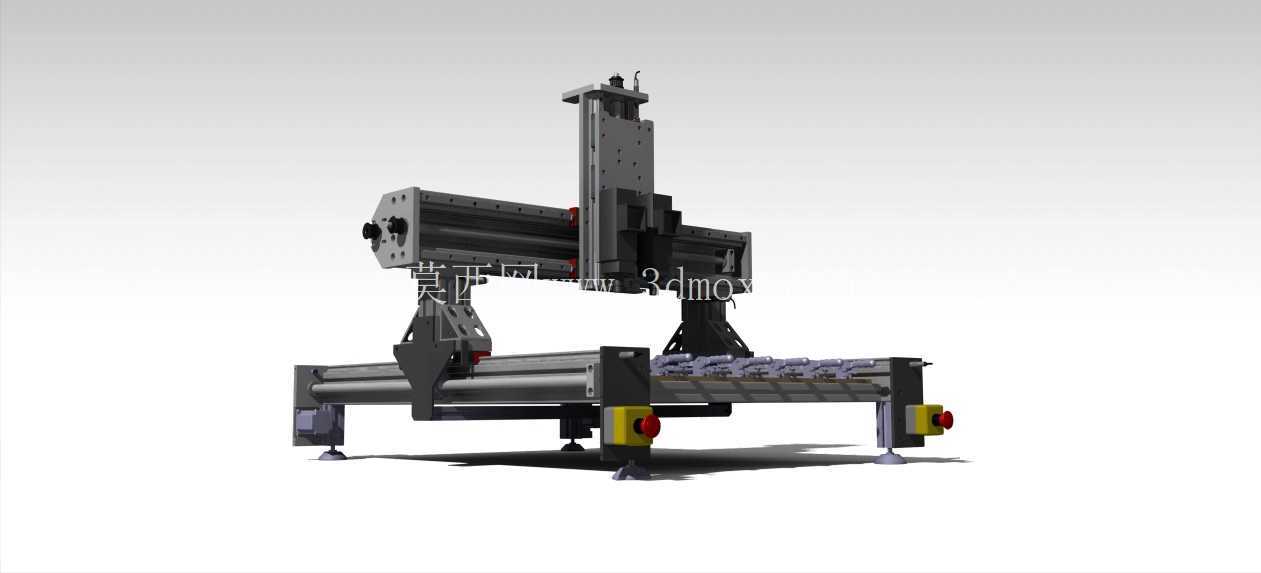

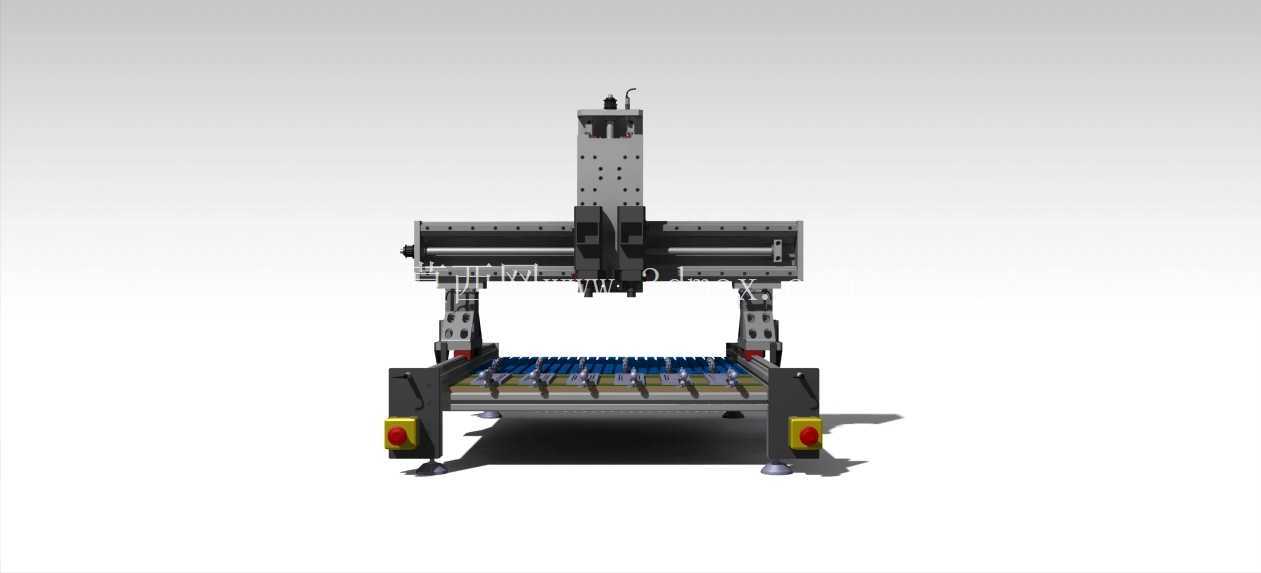

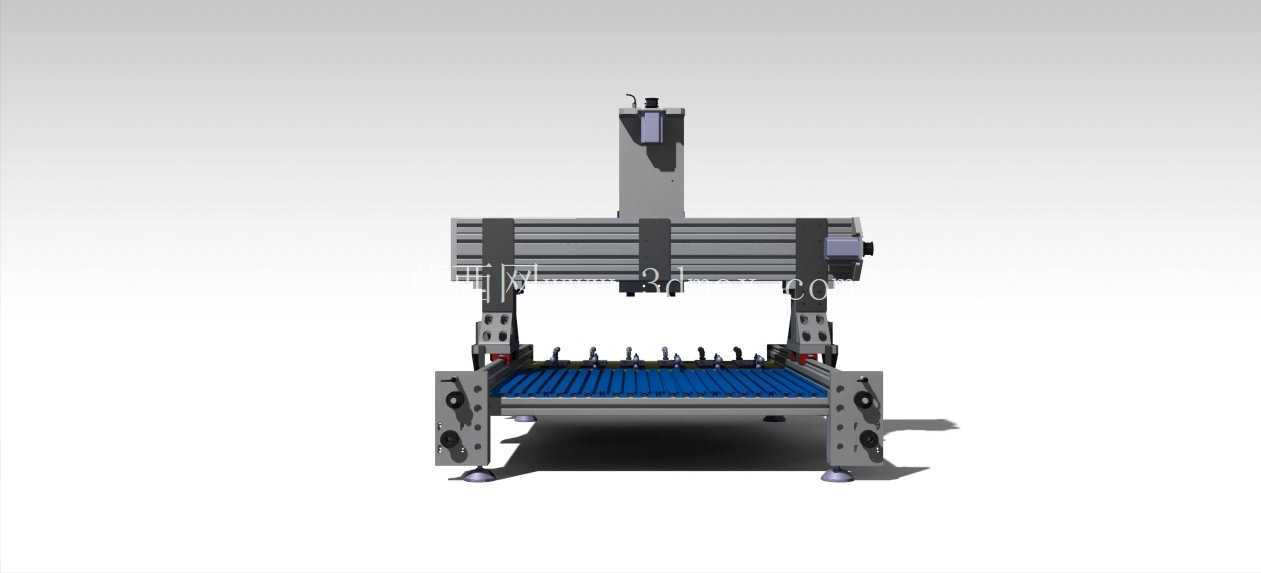

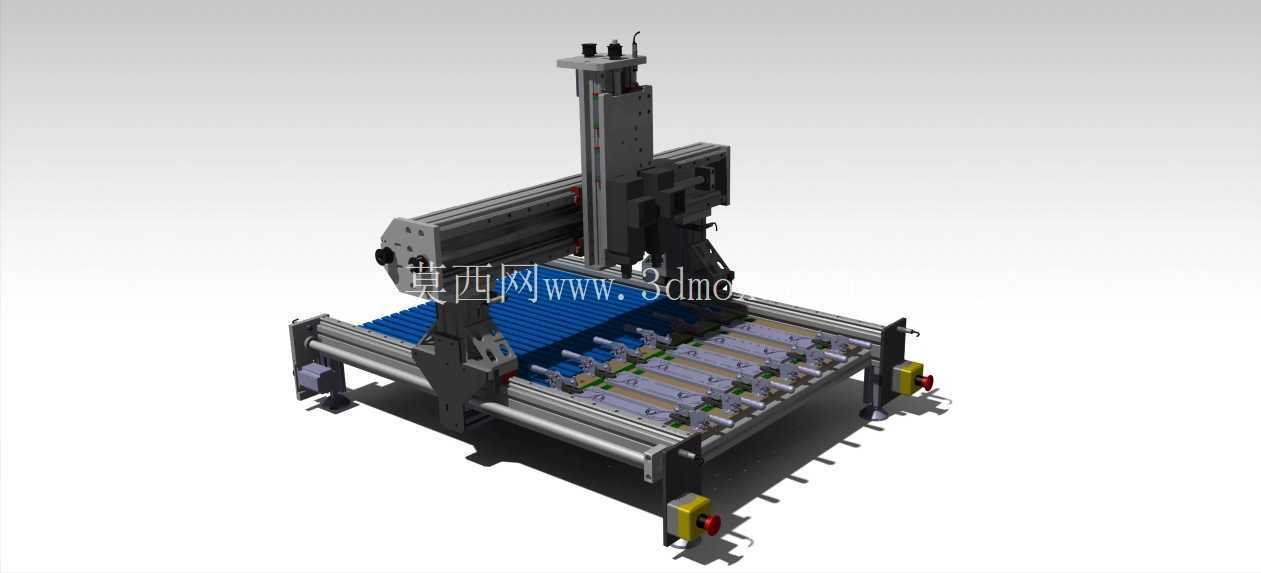

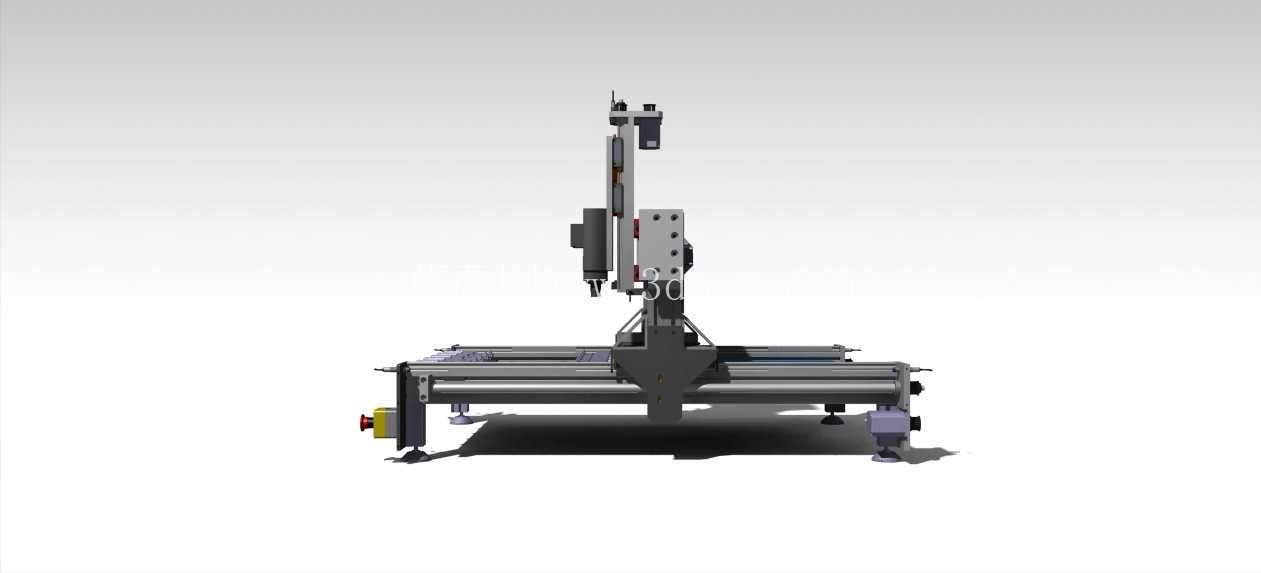

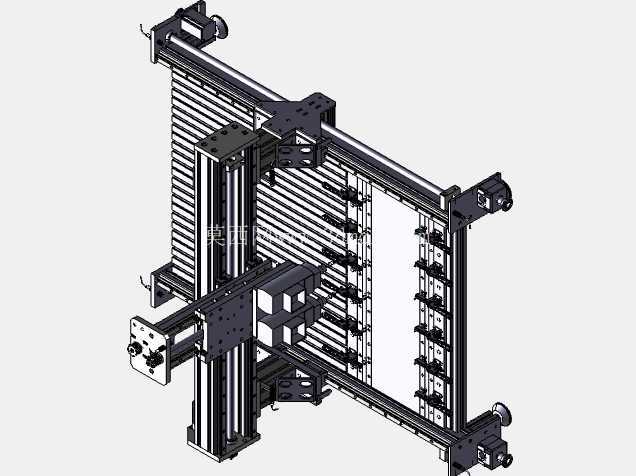

　　从结构布局来看，采用固定龙门架移动工作台的经典布局，这种布局的优势在于龙门横梁与两侧立柱形成刚性闭环框架，X轴传动组件布置在工作台下方两侧，加工过程中龙门部分保持固定，仅工作台沿X向做往复进给运动，相比移动龙门式结构，这种设计能大幅降低运动部件的整体重量，提升进给运动的响应速度，同时横梁上的Z轴滑枕组件沿Y向导轨做横向进给，主轴安装在Z轴滑枕端面，可沿垂直方向做升降进给，三个轴向的运动互不干涉，传动链短，反向间隙更容易通过装配调试进行补偿。

　　在功能特性的设计考量上，两侧立柱底部设置的可调支撑脚，是针对车间地面不平整场景做的细节设计，安装时可通过调整支撑脚的螺栓高度，将工作台面调整至水平状态，避免因机身倾斜导致的加工面平面度超差问题；立柱外侧设置的警示标识安装位，符合机械设备安全设计规范，设备运行时可通过醒目的警示色提醒操作人员规避运动风险；工作台面采用T型槽结构设计，装夹工件时可通过T型螺栓配合压板快速固定不同形状的工件，无需针对特定工件制作专用夹具，大幅缩短单件加工的准备时间。

　　设计过程中对各部件的安装边界做了充分校核，横梁上的导轨安装面与立柱结合面采用精密加工的定位基准，装配时可通过定位销快速完成定位，保证Y轴导轨与X轴导轨的垂直度公差控制在合理范围内；Z轴滑枕的导轨采用线性导轨搭配滚珠丝杠的传动组合，既保证了进给运动的平顺性，又能在铣削加工时提供足够的支撑刚性，避免主轴切削时出现颤振，影响工件表面加工质量；主轴安装位的接口设计兼容常规风冷高速主轴，可根据加工材质的不同更换对应功率的主轴单元，加工木质、亚克力等软质材料时可选用高转速低扭矩主轴，加工铝件、铜件等有色金属时可更换低转速高扭矩主轴，拓展设备的加工适用范围。

　　从实际使用的角度出发，设备两侧的拖链安装槽预留了足够的走线空间，X、Y、Z三个轴向的电机线缆、主轴电源线、冷却管路均可内置在拖链中，随运动部件同步移动，避免线缆外露导致的剐蹭、磨损问题，提升设备长期运行的可靠性；横梁两端的限位组件安装位，可在装配时安装硬限位与软限位触发块，防止进给运动超程导致的部件碰撞损坏，在设备调试、程序编写出错时能起到最后的安全防护作用。

　　这类中小型数控铣床的结构设计，不需要追求极致的加工精度与重载切削能力，核心是在控制整体制造成本的前提下，保证结构刚性满足常规加工需求，同时兼顾安装、调试、维护的便捷性，比如丝杠支撑座采用标准件安装接口，后期维护更换配件时无需重新加工安装位，导轨的润滑管路预留了集中润滑接口，可外接自动润滑泵定期对导轨、丝杠进行润滑保养，降低日常维护的工作量。工作台下方的废料收集空间设计，可在加工时配合吸尘装置将铣削产生的切屑、粉尘及时抽走，避免切屑堆积在导轨、丝杠表面加剧传动部件的磨损，延长设备的使用寿命。
