车间布局用Syil X7数控铣床三维结构

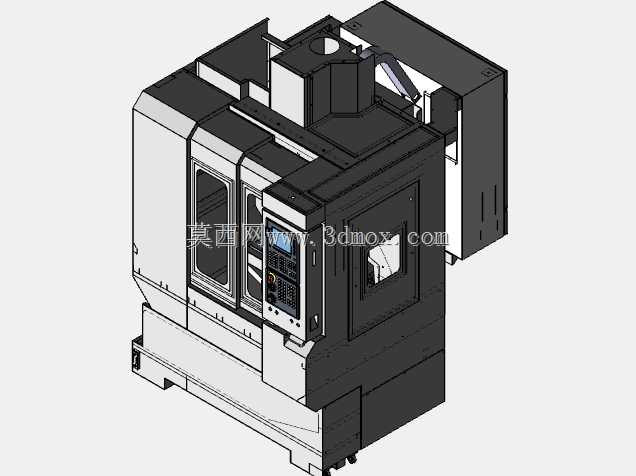

　　在中小批量精密零件加工车间的布局规划阶段，设备的三维占位模型是排布产线、预留操作与维护空间的核心参考依据，这款Syil X7数控铣床的三维结构，完全还原了设备实机的外部轮廓、操作界面位置、检修门开启范围与外接接口的排布位置，可直接导入车间布局仿真软件中完成工位排布、物流通道预留、管线走向规划的工作，避免后期设备进场后出现空间干涉、操作空间不足的问题。从设备本身的功能定位来看，该机型属于立式数控铣削加工设备，可完成平面铣削、型腔加工、钻孔攻丝、曲面铣削等常规机加工工序，适配小型五金零件、模具镶件、工装夹具零部件的中小批量加工需求，设备的操作面板布置在机身前部偏右位置，符合多数操作人员的站立操作习惯，

　　前部双开门结构可在加工过程中关闭防护门阻挡切削液飞溅与铁屑飞出，同时门体上的透明观察窗可让操作人员实时观察内部加工状态，无需频繁开门影响加工节奏。机身左侧布置有电气柜的散热通风结构，后部预留了切削液管路、电源进线、气源接口的安装位置，在做车间布局时，需要在设备后部预留至少600mm的检修空间，用于后期电气元件维护、管路更换与排屑装置的清理作业，设备左右两侧无需预留过大空间，仅需保证防护门可完全开启即可，单台设备的占地面积适配小型加工车间的灵活排布需求，可按照U型产线、直线型产线的不同规划方案完成多台设备的集群布置。从建模的细节处理来看，该模型完整还原了设备外部的所有凸台、凹槽、接口位置，没有做过度的简化处理，

　　在做车间三维可视化仿真时，可直接用于碰撞检测，验证物料周转车、机械手上下料路径是否会与设备本体发生干涉，同时模型的外轮廓尺寸与实机保持一致，可准确核算单台设备的占地尺寸，结合车间的柱网、消防通道、物料存放区的位置，完成最优化的车间空间利用方案。设备顶部的排屑口与除尘接口位置也做了准确还原，在规划车间集中排屑系统、中央除尘系统的管线走向时，可直接以该模型的接口位置为基准做管路排布，避免后期管路安装时出现对接偏差。对于设备选型阶段的用户来说，可通过该三维模型直观了解设备的外部结构、操作位置与安装所需的空间边界，提前做好厂房的地基处理、电源气源点位预留、切削液循环系统的布置工作，缩短设备进场后的安装调试周期。
