液压剪叉式升降作业承载平台结构

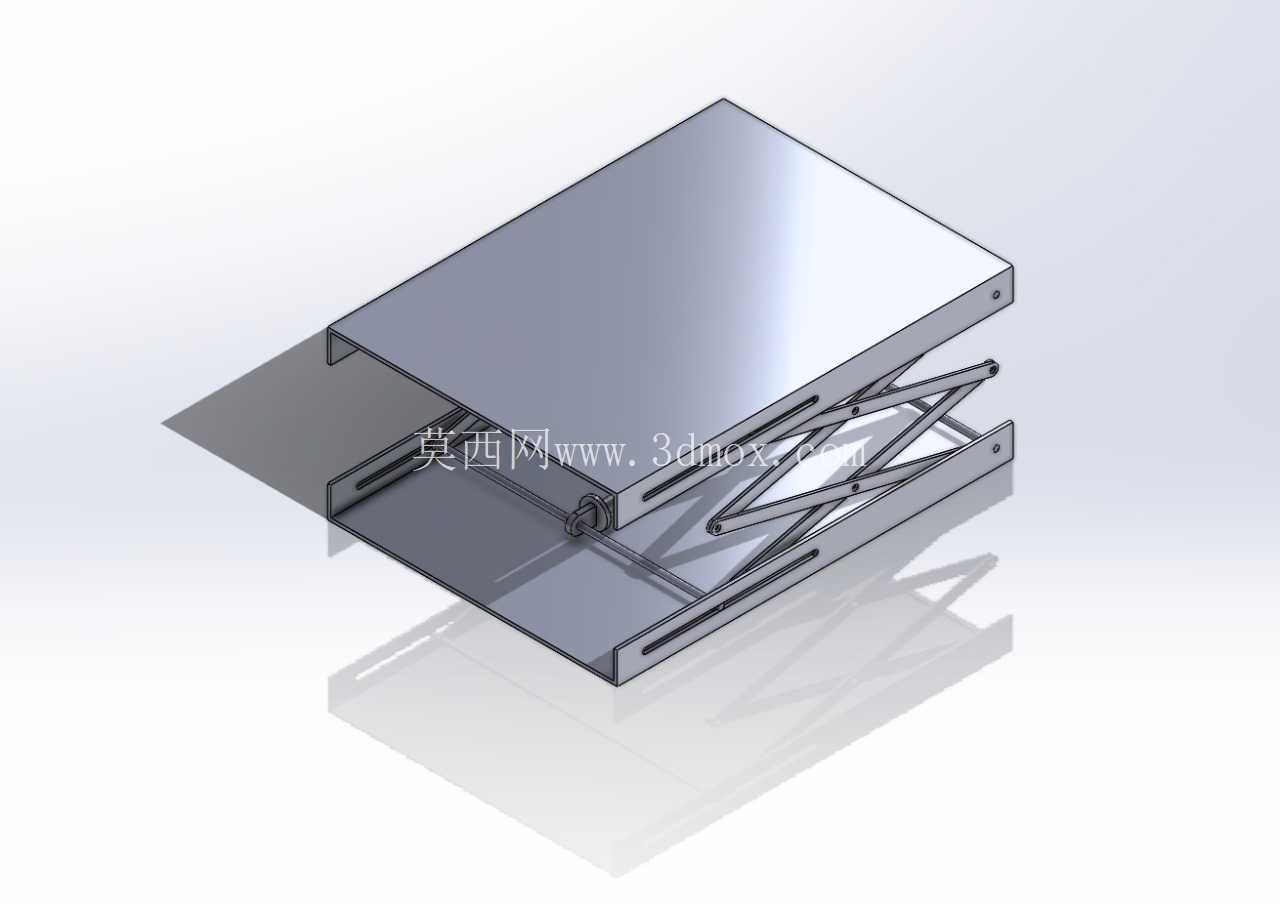

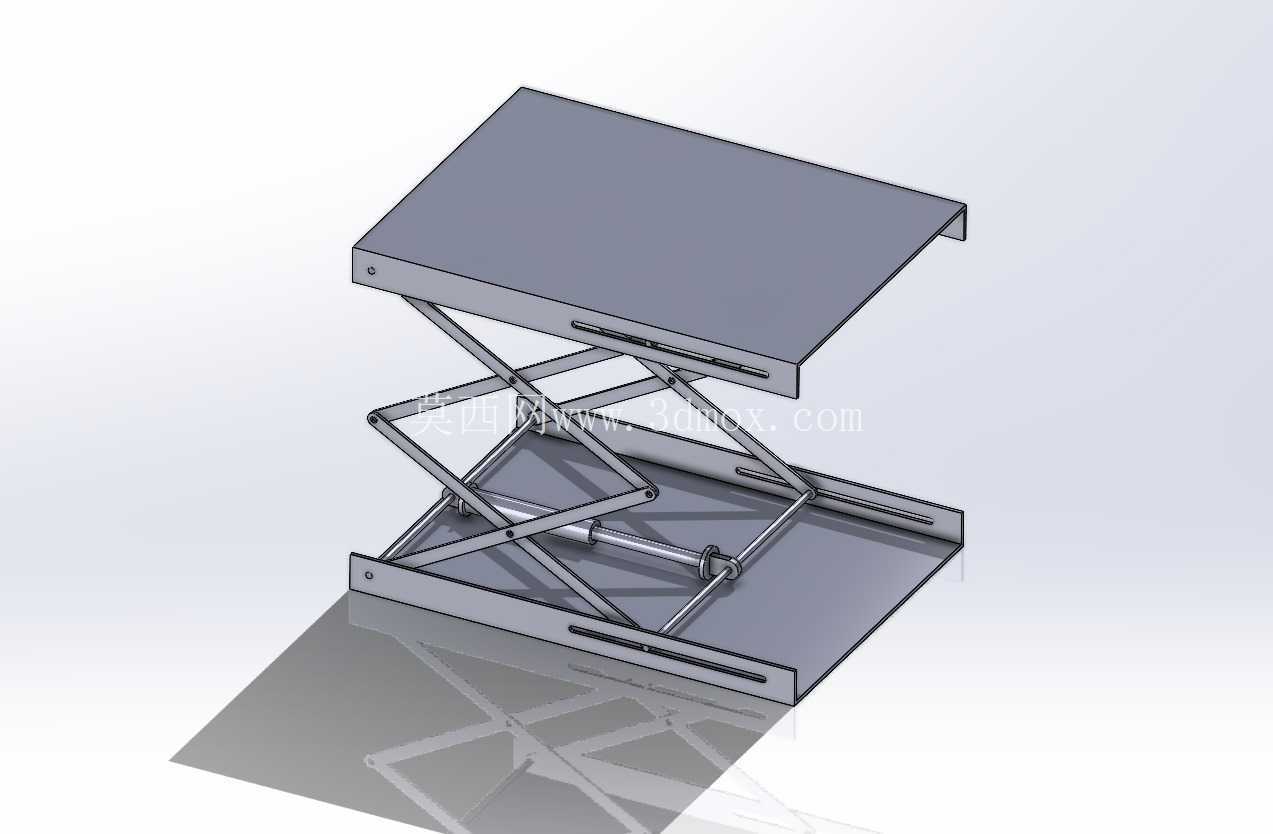

　　从结构布局来看，下层底座通过地脚螺栓与安装地面固定，底座上预留的长圆形滑槽为剪臂下端的滚轮提供滑动行程，滑槽两端设计有限位挡边，避免剪臂伸缩到极限位置时出现脱轨风险；上层台面的底部同样设置对应滑槽，与剪臂上端的铰接滚轮配合，保证升降过程中剪臂的受力始终沿铰接点传递，不会出现额外的扭转力矩。驱动用的液压油缸横向布置在两组剪臂的中间铰接轴位置，这种布置方式相比竖向安装油缸，能大幅降低设备的最低闭合高度，让平台在收起状态下整体厚度控制在合理范围，不需要在安装地面开挖过深的地坑，对于现有车间改造的场景适配性更好，很多旧车间地面没有预留地坑施工条件，这种低闭合高度的设计可以直接放置在平整地面使用，减少土建施工成本。在车间工位物料转运、仓储低位堆高、设备检修临时登高这类作业场景里，固定导轨式升降台成本过高、移动吊具覆盖范围有限的痛点一直存在，剪叉式液压升降平台刚好填补了中短行程、固定点位重载举升的需求空白。这套剪叉结构的设计核心，是通过两组交叉铰接的剪臂将液压油缸的水平推力转化为垂直方向的举升力，相比直顶式液压升降结构，剪叉结构的侧向抗偏载能力更强，平台在升降全程的水平度保持更稳定，不会因为单侧放置偏重工件出现台面倾斜卡滞的问题。

　　剪臂的板材选型是根据额定承载重量来确定的，每片剪臂都采用矩形钢或者折弯钢板焊接成型，铰接位置采用带自润滑衬套的销轴连接，避免长期反复升降出现铰接点磨损旷量，导致平台升降过程出现晃动。平台台面采用花纹钢板或者平钢板焊接加强筋的结构，边缘设置有挡边，防止放置在台面上的工件、工具在升降过程中滑落，台面的尺寸设计需要匹配常见的物料托盘尺寸、或者单人检修作业的站立空间需求，不会因为台面过小导致作业受限，也不会因为台面过大增加不必要的结构重量，造成液压系统功率浪费。

　　安装边界方面，设备安装位置需要预留足够的周边空间，保证维护人员能够接近底座的液压油缸、铰接点位置做日常润滑保养，同时平台升起后的最高位置上方不能有架空的管线、横梁等障碍物，避免举升到最高位时出现碰撞。在实际使用场景里，这类剪叉升降平台既可以作为生产线上不同高度工位之间的物料中转台，把地面的工件举升到装配线的作业高度，减少工人弯腰搬抬的劳动强度；也可以安装在检修工位，作为设备检修时的临时登高作业台，相比移动式登高梯，固定安装的剪叉平台承载能力更强，作业时的稳定性更好，不会出现梯子侧翻的风险。

　　设计过程中需要重点校核剪臂铰接点的剪切强度、油缸推力与举升重量的匹配关系，还要考虑偏载工况下的结构稳定性，比如当载荷全部集中在台面边缘位置时，剪臂的受力会比均布载荷时大很多，这时候的安全系数需要满足重载作业的要求，不能出现结构变形。另外，液压回路里需要设置液压锁，防止油管意外破裂时平台突然下坠，保障作业人员和设备的安全，升降行程的上下极限位置设置行程开关，到达极限位置时自动切断液压动力，避免油缸超行程运行损坏密封件。相比其他升降结构，剪叉式的结构在相同举升行程下，闭合高度更低，结构刚度更好，维护点更少，适合在固定点位做频繁的升降作业，日常只需要定期给铰接销轴加注润滑脂、检查液压油位和管路密封情况，就能保证长期稳定运行。
