参数化电梯轿厢及井道配套结构设计

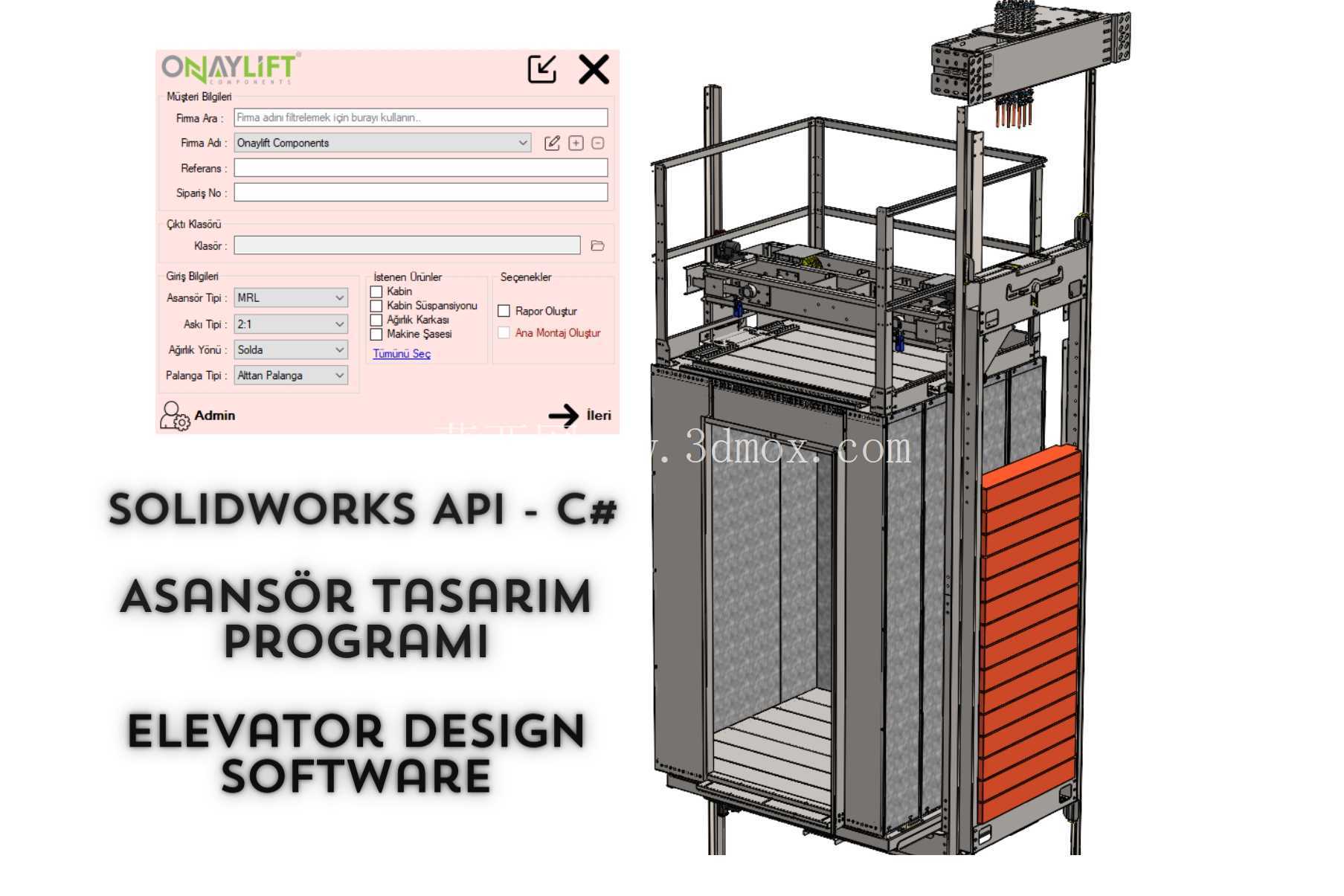

　　在商用楼宇、工业厂房、民用住宅的垂直运输场景中，电梯作为核心的载人载物升降设备，其设计效率直接影响项目落地周期，传统电梯设计过程中，不同载重、提升高度、井道尺寸的项目需要重复绘制轿厢、导轨架、层门配套结构，大量重复建模工作挤占了结构优化、安全校核的时间，参数化的电梯设计方案正是针对这一行业痛点开发，可通过参数调整快速生成适配不同工况的电梯三维结构，大幅缩短前期方案设计周期。

　　从实际用途来看，这套参数化结构覆盖了电梯核心承载与运行部件，包含轿厢主体、顶部曳引配套安装位、侧部导轨连接结构、层门联动组件、底部缓冲对接位，可适配常规曳引式乘客电梯、载货电梯的方案设计需求，设计过程中充分考虑了不同场景的安装边界：针对住宅场景的小井道尺寸，可调整轿厢进深、开门宽度参数，匹配800kg、1000kg常规载重的井道预留空间；针对工业厂房的大载重需求，可调整轿厢底板承重结构厚度、导轨支架间距，满足2000kg及以上载重的结构强度要求；针对商用楼宇的高提升高度场景，可调整导轨分段长度、随行电缆固定位排布，适配超高层井道的安装需求。

　　产品功能特性上，这套参数化结构将电梯各部件的装配关系做了全关联约束，调整核心参数时，轿厢壁板、轿顶护栏、轿底承重梁、导轨支架、层门地坎的尺寸会同步更新，不会出现装配干涉问题；结构设计中预留了曳引机安装座、限速器安装位、安全钳安装空间，符合电梯安全规范的结构布置要求，轿壁采用模块化拼接结构，可根据装饰重量需求调整壁板厚度与加强筋排布，轿顶设置了标准化的检修护栏与安全窗安装位，满足日常检修的安全操作空间要求，层门组件的联动结构做了运动仿真适配，可直接验证开门过程中各部件的运动轨迹，避免实际安装时出现卡滞问题。

　　设计思路上，整套结构以电梯设计规范的核心尺寸链为基础，将井道净宽、净深、顶层高度、底坑深度作为顶层输入参数，向下关联轿厢内净尺寸、开门宽度、导轨安装距、曳引轮位置等二级参数，再进一步关联各钣金件、型材件的下料尺寸、安装孔位，所有参数之间设置了合理的取值范围，避免参数调整后出现不符合安全规范的结构，比如轿厢面积与载重的匹配关系、导轨支架的最大间距、轿顶护栏的高度要求，都在参数约束中做了限定，即便是初级设计人员调整参数，也不会出现违反强制规范的结构问题。

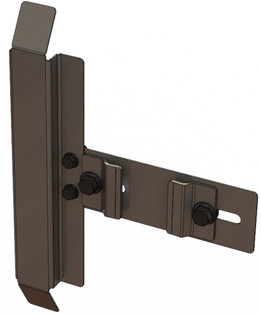

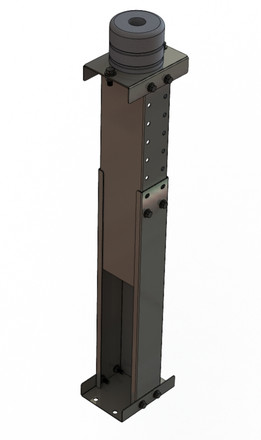

　　外形尺寸与安装边界方面，这套参数化结构可适配的井道宽度范围覆盖1500mm至3000mm，井道深度范围覆盖1500mm至4000mm，可根据实际项目的井道预留尺寸快速调整，安装边界上充分考虑了土建施工的误差余量，导轨支架设置了长圆孔调节结构，可在±30mm范围内调整安装位置，抵消井道壁施工的尺寸偏差；轿厢地坎与层门地坎的间隙设置了标准化的调整区间，满足安装验收的间隙要求；底坑部分的缓冲器安装座预留了不同型号缓冲器的安装孔位，可根据电梯额定速度匹配对应的缓冲器规格，不需要重新设计安装底座；顶层部分的曳引机承重梁位置可根据机房布局调整，适配有机房、小机房不同的土建布置方案。

　　在实际工程应用中，这套参数化结构可直接用于前期方案投标的三维展示，快速生成对应项目的电梯三维布置图，核对与井道土建结构的干涉情况，也可在参数调整完成后直接导出各部件的工程图用于生产下料，减少重复建模的工作量，结构中所有的型材、钣金件都采用了标准化的截面规格，不需要额外开模，可直接采购标准型材加工，降低生产制造成本，各部件的连接方式采用螺栓连接为主，减少现场焊接工作量，提升安装效率，同时也便于后期的部件更换与维护。
