机加工车间常用生产作业设备集合

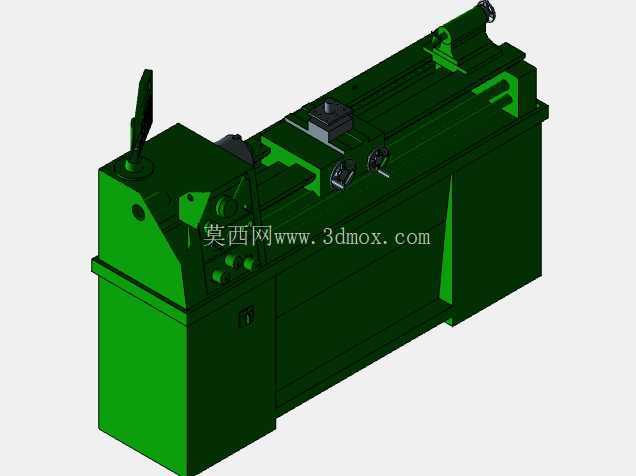

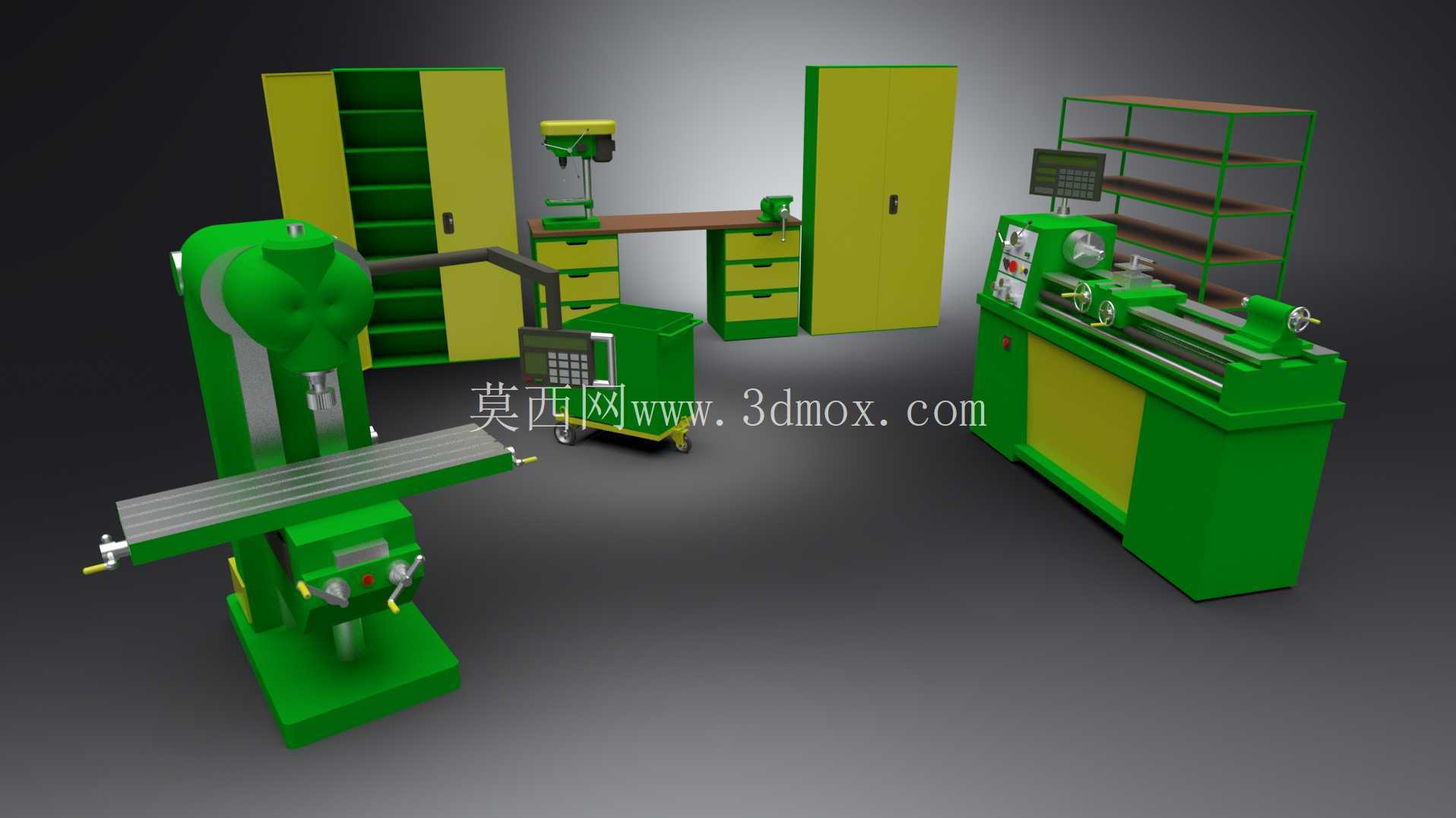

　　这套三维建模内容覆盖了常规机械加工车间内从物料存储、工件转运到切削加工、工位作业的全流程常用设备，完全贴合中小批量零件加工车间的实际布局逻辑。先从加工类设备说起，卧式车床的床身采用整体式铸铁结构建模，床身导轨面预留了刮研工艺对应的凸台余量，主轴箱的三爪卡盘安装端面与尾座顶尖的同轴度公差在建模时按IT7级精度做了基准约束，刀架部分保留了四方刀架的转位定位销结构，可适配外圆车刀、端面车刀、切断刀的安装工位，床鞍的横向进给丝杠与中拖板的连接螺母间隙做了0.02mm的预留，符合普通车床日常加工的精度保持要求，这类车床主要承担轴类、盘类零件的外圆、内孔、螺纹切削工序，安装时需要在床身底部预留600mm的操作维护空间，床身水平调整垫铁的布置位置对应床身的加强筋位置，避免长期使用出现床身变形。

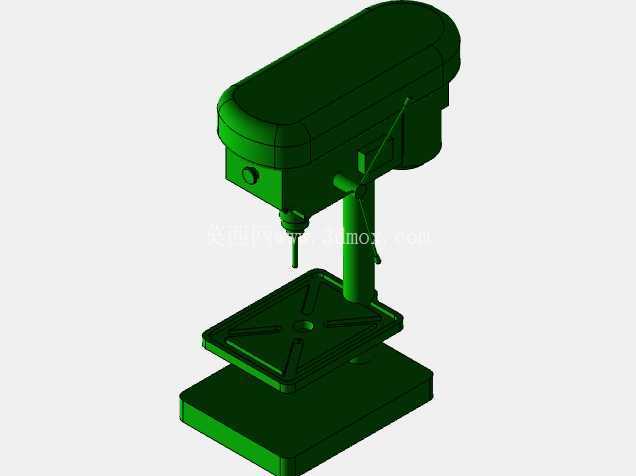

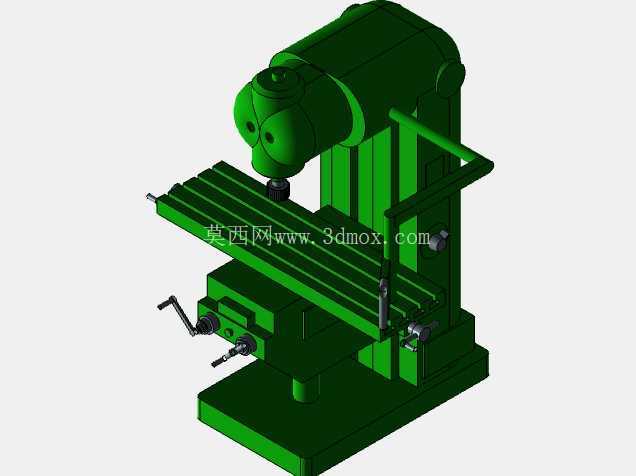

　　立式铣床的建模还原了主轴套筒的手动进给行程结构，工作台的T型槽尺寸按标准18mm槽宽设计，可适配通用平口钳、回转工作台的装夹需求，升降台的导轨锁紧机构做了结构还原，能满足铣削加工时的刚性要求，这类铣床主要承担平面、沟槽、成型面的铣削工序，安装时需要在主轴正前方预留800mm的工件上下料空间，侧面预留300mm的进给手柄操作空间。钻床部分采用台式钻床的结构建模，主轴的进给手柄行程对应100mm的常规钻孔深度，工作台可绕立柱回转调整角度，底座预留了螺栓安装孔，可固定在作业台面上，承担小型零件的钻孔、扩孔、铰孔工序。

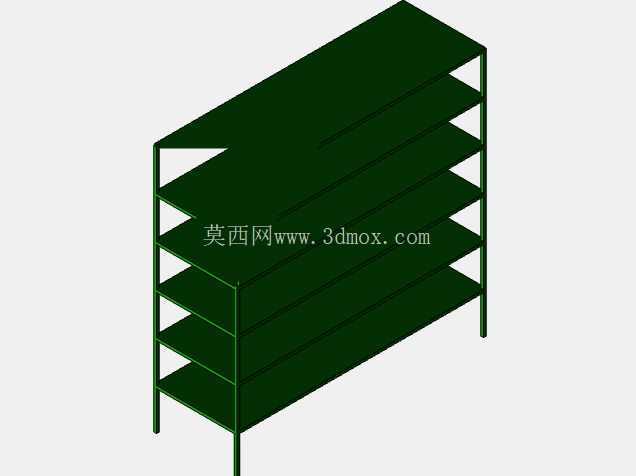

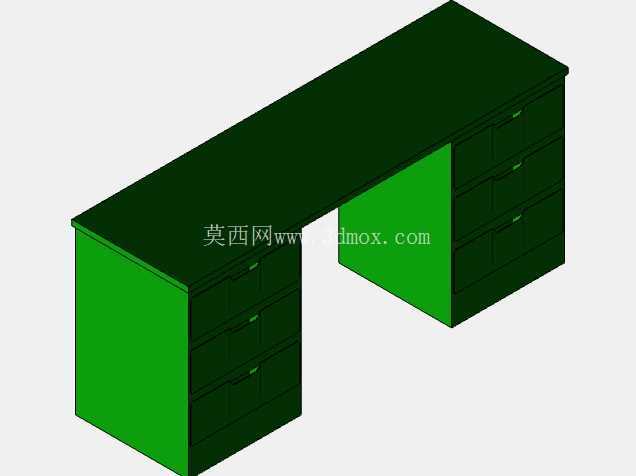

　　作业辅助类设备里，工作台采用实木台面加钢质框架的结构，台面下方配置抽屉式工具柜，可放置卡尺、千分尺等常用量具以及扳手、螺丝刀等工装工具，工作台高度按850mm的人体工程学尺寸设计，台面边缘做了倒圆角处理，避免工件磕碰划伤，安装时不需要额外固定，可根据车间布局灵活调整位置，相邻工作台之间预留1200mm的通行空间，满足人员走动和小型推车通行需求。物料存储类设备包含高储物柜、多层开放式货架两类，高储物柜采用双开门结构，内部设置多层可调隔板，可放置工装夹具、备用刀具、劳保用品等物料，柜门安装有锁具结构，可存放贵重工具或精密量具；多层开放式货架采用角钢焊接框架，层板采用钢板折弯结构，每层承重按200kg设计，主要放置待加工毛坯、已加工半成品，货架高度按1800mm设计，方便人工取放上层物料，货架安装时需要背靠墙面放置，底部设置可调脚杯，调整水平避免层板倾斜。

　　车间转运推车采用平板式结构，配置四个万向脚轮，其中两个带刹车结构，台面尺寸按800*500mm设计，可承载150kg以内的工件、工装转运需求，推车扶手高度按900mm设计，符合人工推行的施力角度，推车可在车间通道、设备间隙之间灵活通行，减少人工搬运工件的劳动强度。车间内的橱柜采用落地式结构，可放置加工图纸、作业指导书、清洁用品等物料，与储物柜形成功能互补。整套设备的建模过程中，所有设备的外形尺寸都参考了行业内通用设备的实际参数，设备之间的布局间距也符合机械加工车间的安全操作规范，比如车床与铣床之间预留1500mm的安全距离，货架与设备之间预留1000mm的物料转运通道，工作台布置在加工设备旁侧，方便工人就近取用工装量具、临时放置待加工工件。从结构设计的角度看，这套模型还原了每台设备的核心功能结构，没有做过度的细节简化，比如车床的挂轮箱、铣床的主轴变速手柄、钻床的皮带防护罩、工作台的抽屉导轨、货架的层板加强筋、推车的脚轮安装支架都做了结构还原，可用于车间布局规划、生产流程仿真、新员工车间认知培训等场景，在做新车间布局设计时，可直接调用这些设备模型按照产能需求、工艺路线排布，提前验证通道宽度、操作空间是否满足要求，避免后期设备进场后出现布局不合理、操作空间不足的问题。
