半榫暗装式柜门连接铰链结构设计

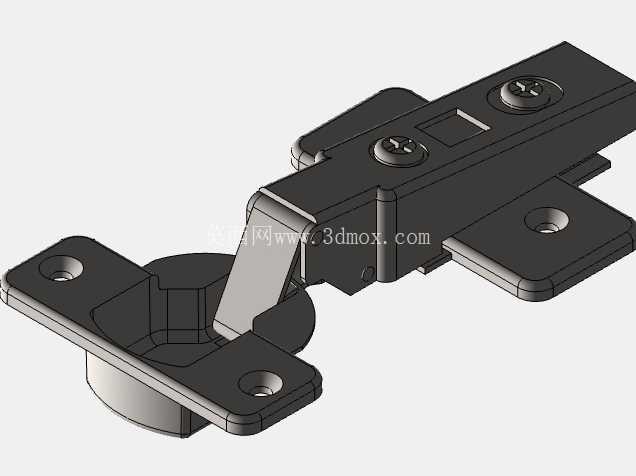

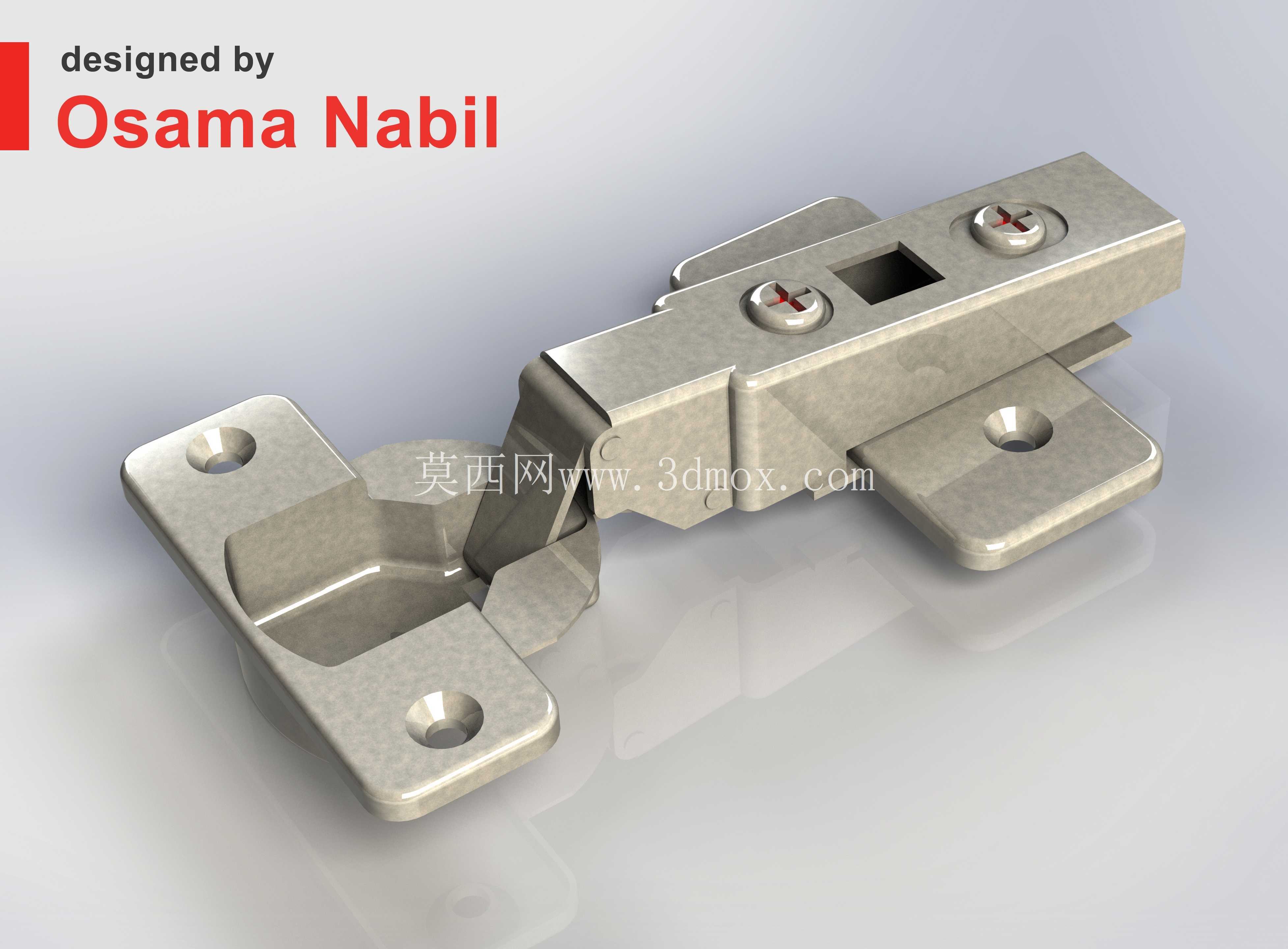

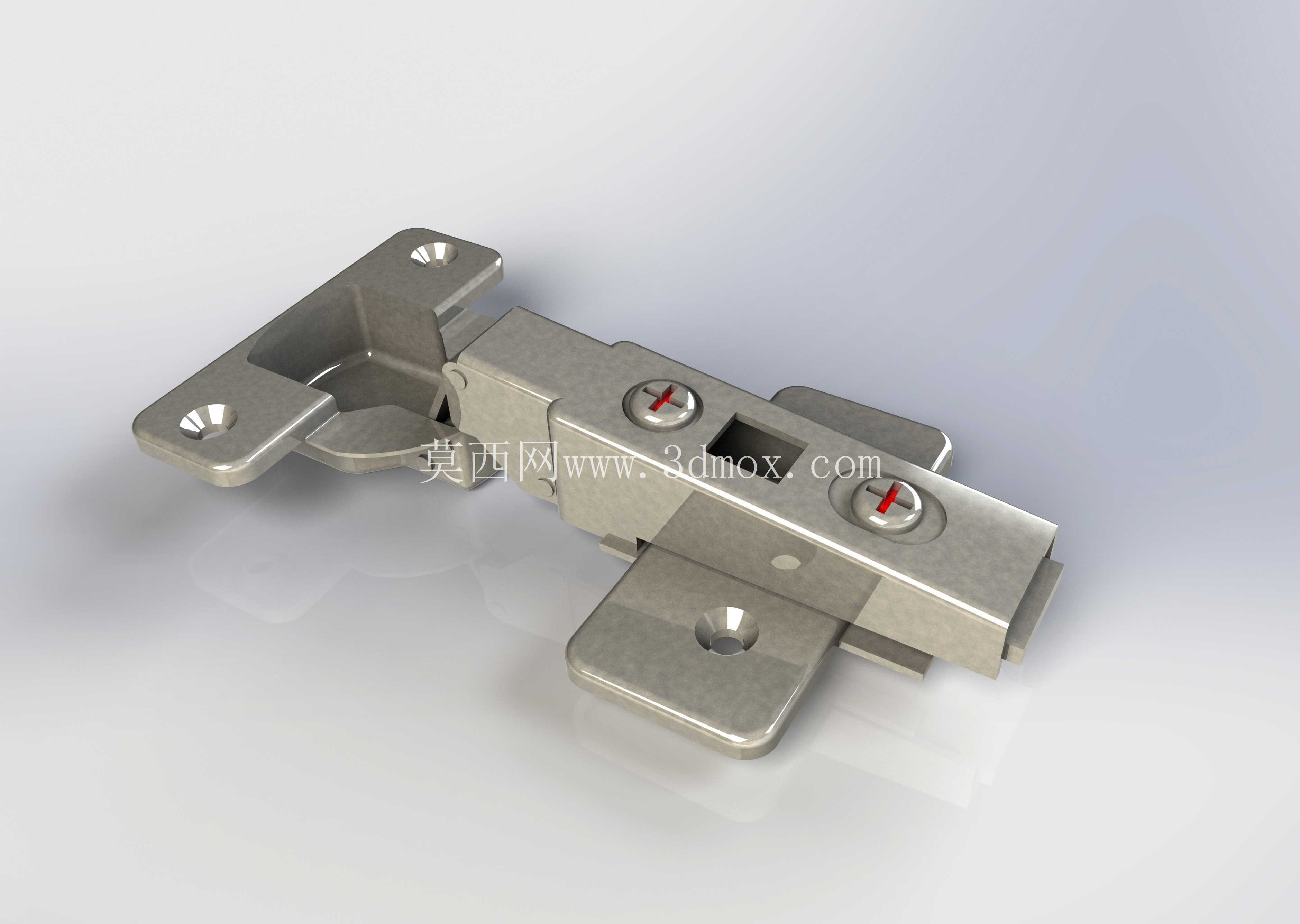

　　这款半榫结构的暗装柜门合页，主要面向定制柜体、嵌入式家具、工业设备防护柜门的铰接连接场景，在实际应用中可实现柜门与柜体的转动连接，同时保证合页安装后无外露结构，适配对外观整洁度有较高要求的柜体装配需求。从功能特性来看，该合页采用分体式铰接结构，底座部分通过两个沉头安装孔与柜体侧板固定，铰接臂部分通过两颗十字槽盘头螺钉与柜门侧边的半榫槽位配合固定，安装后合页主体可完全嵌入柜门与柜体的预留槽内，关闭柜门时从外部无法看到合页结构，能有效提升柜体外观的整体性。

　　在转动结构设计上，合页的铰接副采用多段弯折的金属臂结构，可实现柜门0至90度以上的开合角度，开合过程中铰接臂的运动轨迹经过避让设计，不会与柜体侧板、柜门侧边发生干涉，同时铰接位置的间隙控制经过优化，开合过程无明显旷量，长期使用后也能保持稳定的转动阻尼，避免柜门出现下垂、错位的问题。从安装边界来看，该合页总宽度为4-1132规格对应的适配尺寸，安装时需要在柜门侧边铣出对应深度的半榫槽，槽位尺寸需与合页的铰接臂安装座尺寸匹配，底座部分则需要在柜体侧板对应位置定位打孔，两个沉头孔的孔距经过标准化设计，可适配常规16mm至22mm厚度的柜体板材，安装时无需额外定制特殊连接件，使用常规十字螺丝刀即可完成装配。

　　设计过程中针对合页的受力情况做了结构强化，铰接臂的弯折位置做了圆角过渡处理，避免应力集中导致的金属疲劳断裂，固定螺钉的安装位做了沉头处理，螺钉安装后表面与合页主体齐平，不会凸起影响柜门的闭合精度。合页的金属表面采用拉丝钝化处理，既提升了金属件的防锈能力，也能减少日常使用中的指纹残留，适配不锈钢、板式、实木等多种材质的柜门装配。在实际选型应用中，该款合页适合用于对安装隐蔽性有要求的吊柜、地柜、嵌入式设备柜门，相比明装合页，暗装结构不会破坏柜体的外观设计线条，同时半榫的安装方式相比全嵌入式合页，对板材的铣槽深度要求更低，加工难度更小，适合批量定制家具的生产线装配，也适合小型工坊的手工柜体制作使用。

　　合页的转动部位没有额外的外置弹簧结构，属于无自闭功能的普通铰接合页，可根据使用需求搭配磁吸门吸、机械碰珠实现柜门的闭合定位，适配不同场景下的柜门开合使用需求。结构建模过程中对各个零件的配合公差做了合理设置，铰接轴与轴孔的配合采用间隙配合，保证转动顺畅的同时控制径向窜动量在0.1mm以内，安装座的固定孔位做了轻微的长圆孔优化，允许安装时存在±0.5mm的位置调整量，降低现场安装的定位精度要求，提升装配效率。
