车载式高空作业移动照明作业车结构

　　这款车载式高空移动照明作业装备，核心服务于夜间户外施工作业、应急抢险救援、大型活动临时场地补光、电力线路抢修、道路事故处置等需要大范围高亮度移动照明的场景，区别于固定点位的照明塔架，依托卡车底盘实现跨区域快速转场，无需额外牵引设备即可自行抵达作业点位，进场后仅需展开支腿即可快速完成作业准备，大幅压缩应急场景下的设备部署时间。从结构设计逻辑来看，整车采用成熟的轻卡二类底盘作为承载基础，底盘上装部分集成了柴油发电机组、液压折叠臂架、LED照明模组、液压支腿系统、操作控制单元几个核心模块，各模块的布局充分考虑了车辆行驶状态下的轴荷分配，避免出现偏载影响行驶稳定性，同时预留了足够的检修空间，方便日常维护时对各部件进行拆装检修。

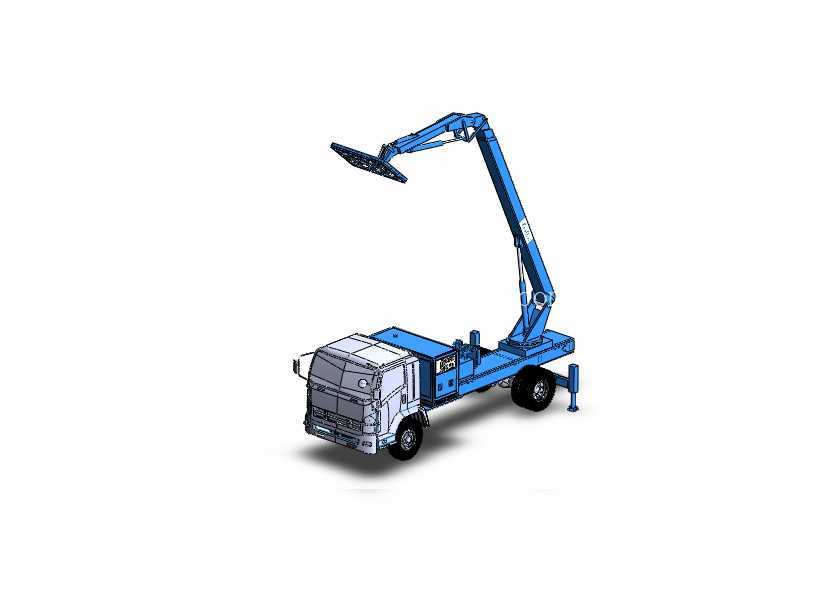

　　折叠臂架采用多节铰接式液压驱动结构，非作业状态下臂架整体折叠收放在车厢上方的固定支架上，整体高度不超过道路行驶限高要求，宽度不超出车厢侧边边界，完全满足公路行驶的外廓尺寸规范；作业状态下臂架可通过多节臂的组合俯仰、回转动作，将末端的照明模组举升至十余米的作业高度，臂架末端设置水平回转机构，可带动照明模组实现360度水平旋转，同时照明模组自身具备俯仰角度调节能力，可根据现场作业面的分布情况，灵活调整照明覆盖范围，单组模组即可覆盖近千平的作业区域，多模组协同工作时可满足大型作业面的无阴影照明需求。

　　底盘侧边设置的四个液压支腿，作业时可独立伸出并调整支撑高度，在不平整的野外场地也能将整车调整至水平状态，支腿触地盘采用大尺寸防滑结构，增大与地面的接触面积，降低对地压强，避免在软基场地作业时出现支腿下陷的风险，支腿与臂架动作设置了互锁逻辑，未完成支腿支撑并调平的状态下，臂架举升动作无法启动，从结构逻辑上规避了侧翻风险。车载发电机组作为照明系统与液压系统的动力源，采用隔音降噪结构封装在车厢侧部的舱体内，降低作业时的噪音影响，机组油箱容量可支持连续8小时以上的满负荷照明作业，满足整夜施工或长时间应急处置的动力需求，舱体设置通风散热结构与检修门，兼顾运行散热与日常维护的便利性。

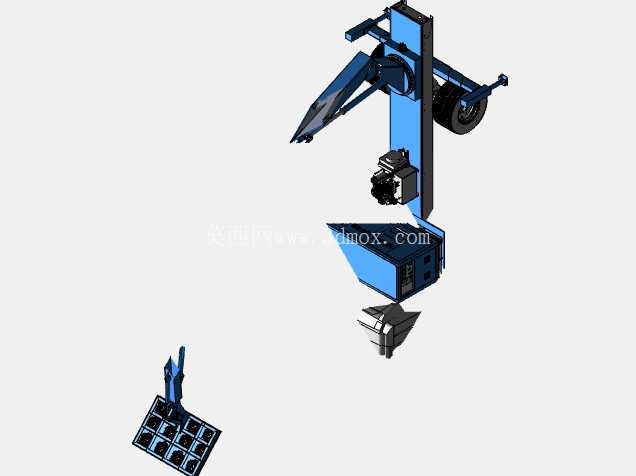

　　照明模组采用高亮度LED灯组组合而成，相比传统卤素照明模组具备更高的光效与更低的功耗，同等发电功率下可提供更高的照明亮度，灯组背部设置散热鳍片结构，长时间工作时可快速导出热量，避免灯珠过热衰减寿命，模组外框采用高强度铝合金材质，兼顾轻量化与抗冲击能力，野外作业时遭遇飞石、磕碰也不易损坏。从建模细节来看，整车的管线布局都做了还原，液压管路沿臂架内侧的走线槽布置，避免臂架动作时管线出现拉扯、磨损，电气线路与液压管路分槽布设，减少油路泄漏对电气系统的影响；驾驶室保留了原轻卡底盘的操作界面，同时在上装操作区设置了独立的操作面板，可在地面直接控制支腿伸缩、臂架举升回转、照明开关与角度调节，无需登高操作，降低作业人员的操作风险。整车的外形尺寸完全参照常规蓝牌轻卡的外廓边界设计，总长度控制在6米以内，宽度2.2米以内，行驶状态下高度2.8米以内，可满足城市道路通行要求，无需办理特殊车辆通行许可即可在市区快速转场，适配城市内应急抢修、市政作业的通行需求；作业状态下支腿展开后的横向支撑宽度可达3.5米，配合臂架的举升高度，可保证七级风况下的作业稳定性，满足户外复杂气象条件下的使用要求。
