蒸汽机车立式燃油锅炉结构设计

项目分类:通用机械零部件 发布时间:2024-11-25 ID:808576
  • 蒸汽机车立式燃油锅炉结构设计
  • 蒸汽机车立式燃油锅炉结构设计
  • 蒸汽机车立式燃油锅炉结构设计
  • 蒸汽机车立式燃油锅炉结构设计
  • 蒸汽机车立式燃油锅炉结构设计
  • 蒸汽机车立式燃油锅炉结构设计
  • 蒸汽机车立式燃油锅炉结构设计

  在小型蒸汽动力系统的实际应用场景中,这类立式燃油锅炉常作为蒸汽机车、小型固定式蒸汽机组的核心热源部件,承担着将燃料化学能转化为蒸汽热能的核心功能,为蒸汽动力单元提供符合压力、流量要求的饱和蒸汽,驱动活塞、曲柄等传动机构完成动力输出。不同于大型工业卧式锅炉的布局逻辑,立式结构的设计初衷首先是适配窄小的安装空间,尤其是蒸汽机车的动力舱区域,横向安装尺寸受限明显,立式排布可以在占用极小甲板投影面积的前提下,布置足够的受热面管路,同时降低整机重心,提升机车运行过程中的结构稳定性。

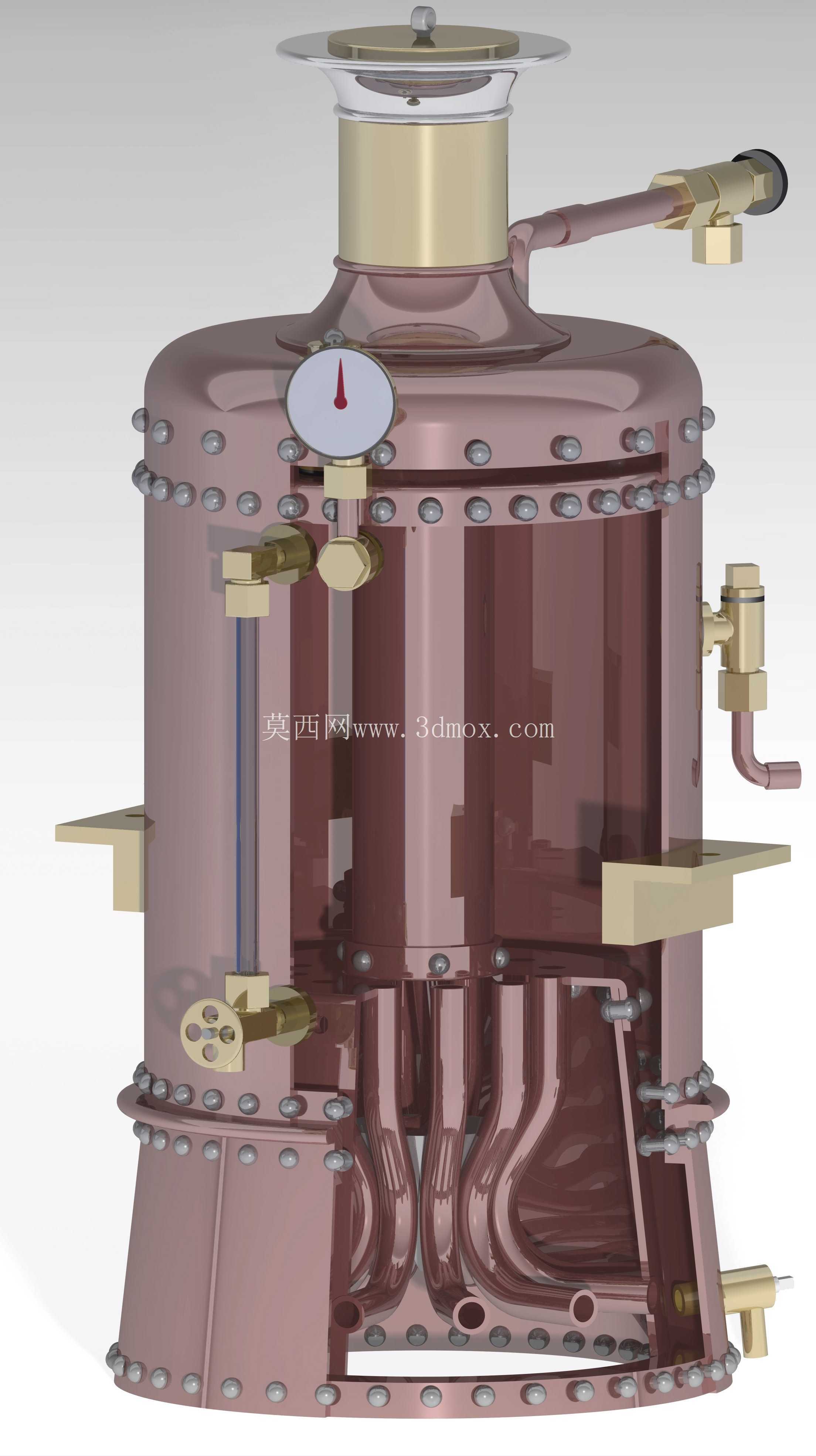

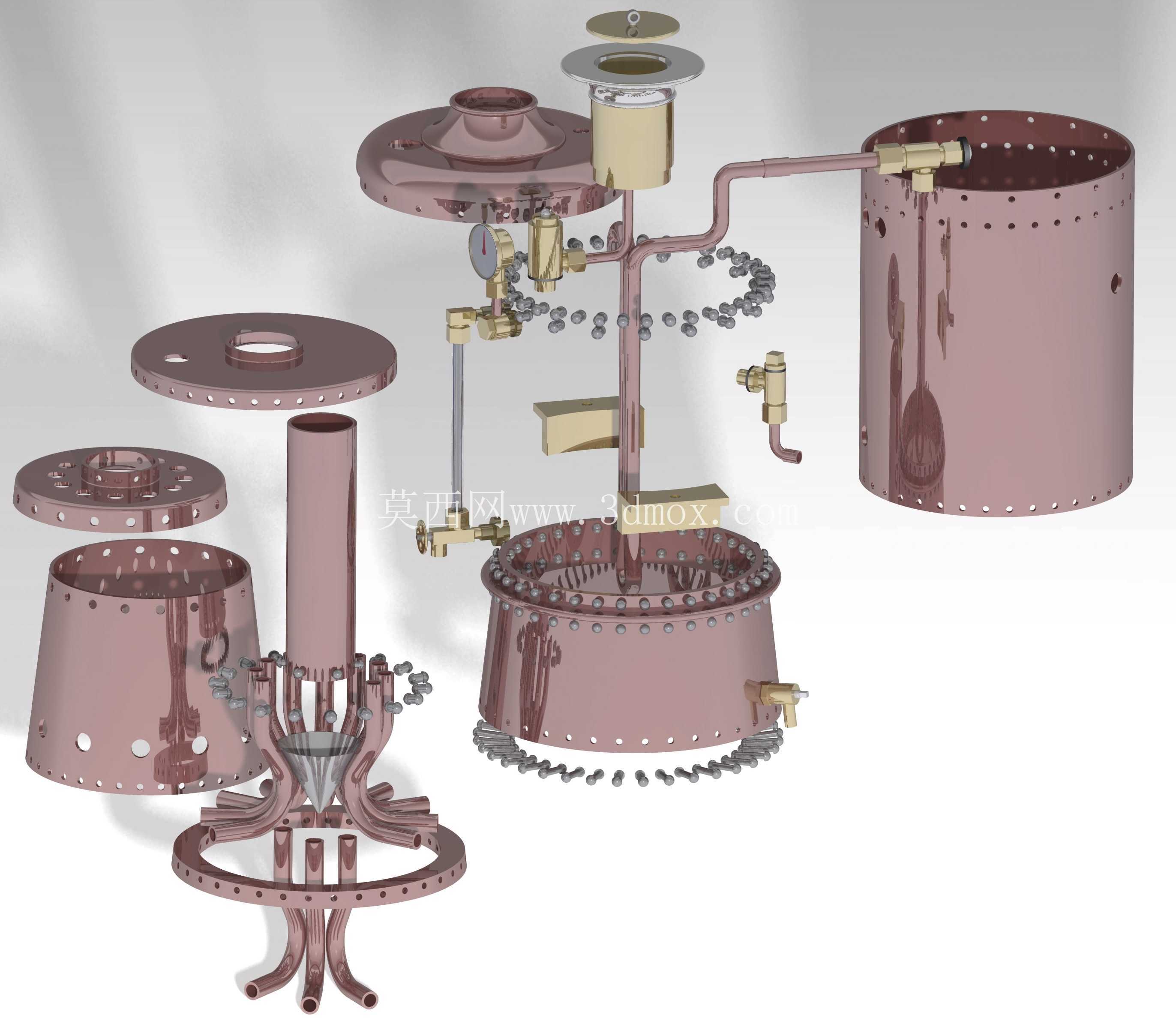

  从功能特性来看,该锅炉采用锅壳与烟管组合的换热结构,下部燃烧室区域完成燃油的雾化燃烧,高温烟气向上折返过程中,冲刷多组弯制的U型受热烟管,将热量传递给锅壳内部的炉水,烟气最终经顶部烟箱排出,这种多回程的烟气走向设计,能在有限的腔体空间内尽可能延长烟气与换热壁面的接触时间,提升整体热效率,减少排烟热损失。锅壳本体采用分段铆接的结构形式,上下法兰边通过均匀排布的铆钉完成密封连接,这种结构在承压工况下具备更好的应力释放能力,避免焊接结构在长期冷热交变工况下出现焊缝开裂的问题,同时也便于后期检修时拆解清理烟管内部的积碳。

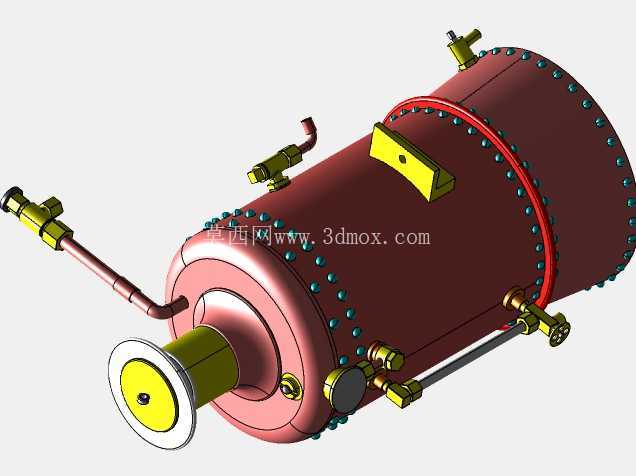

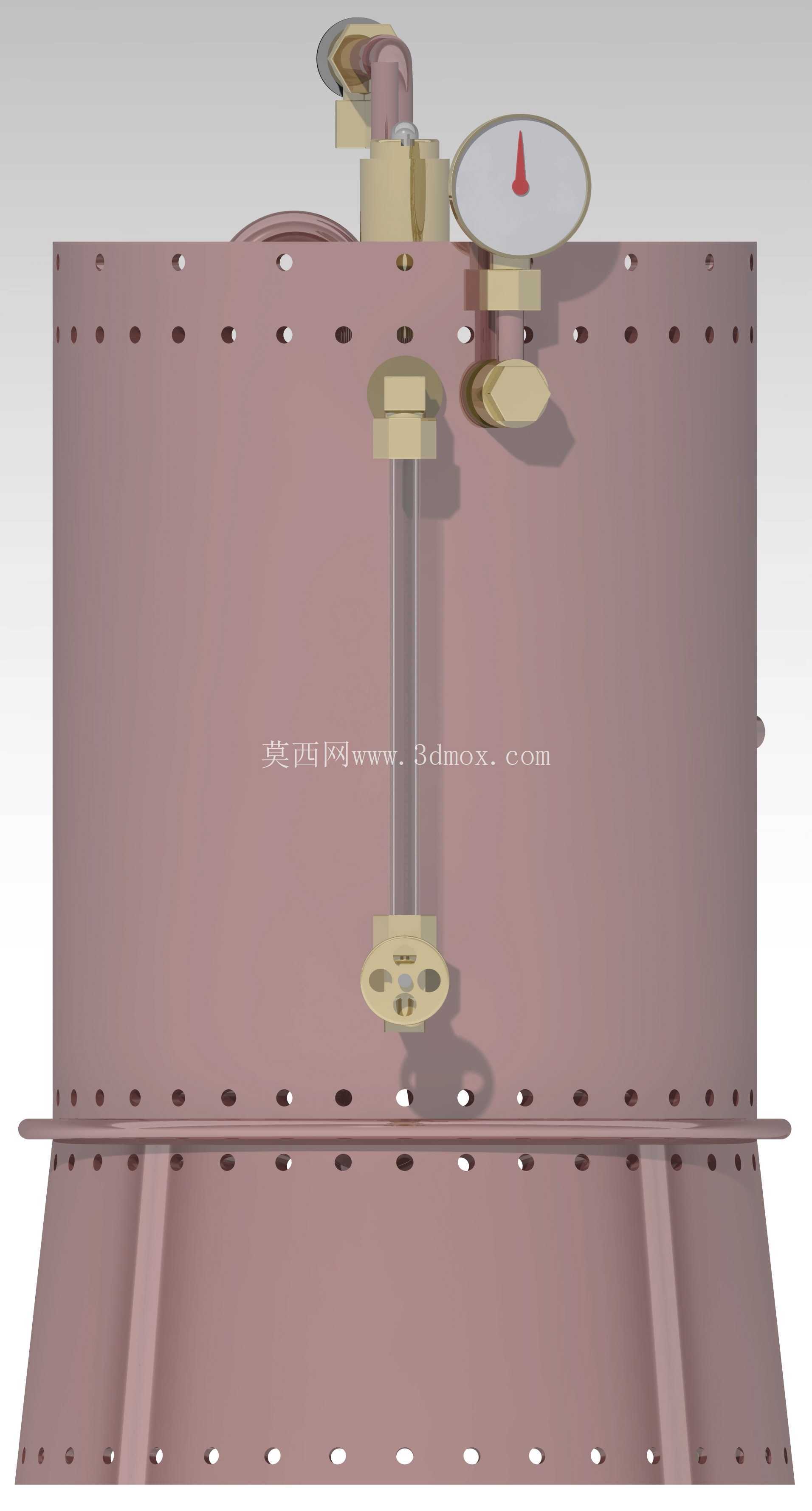

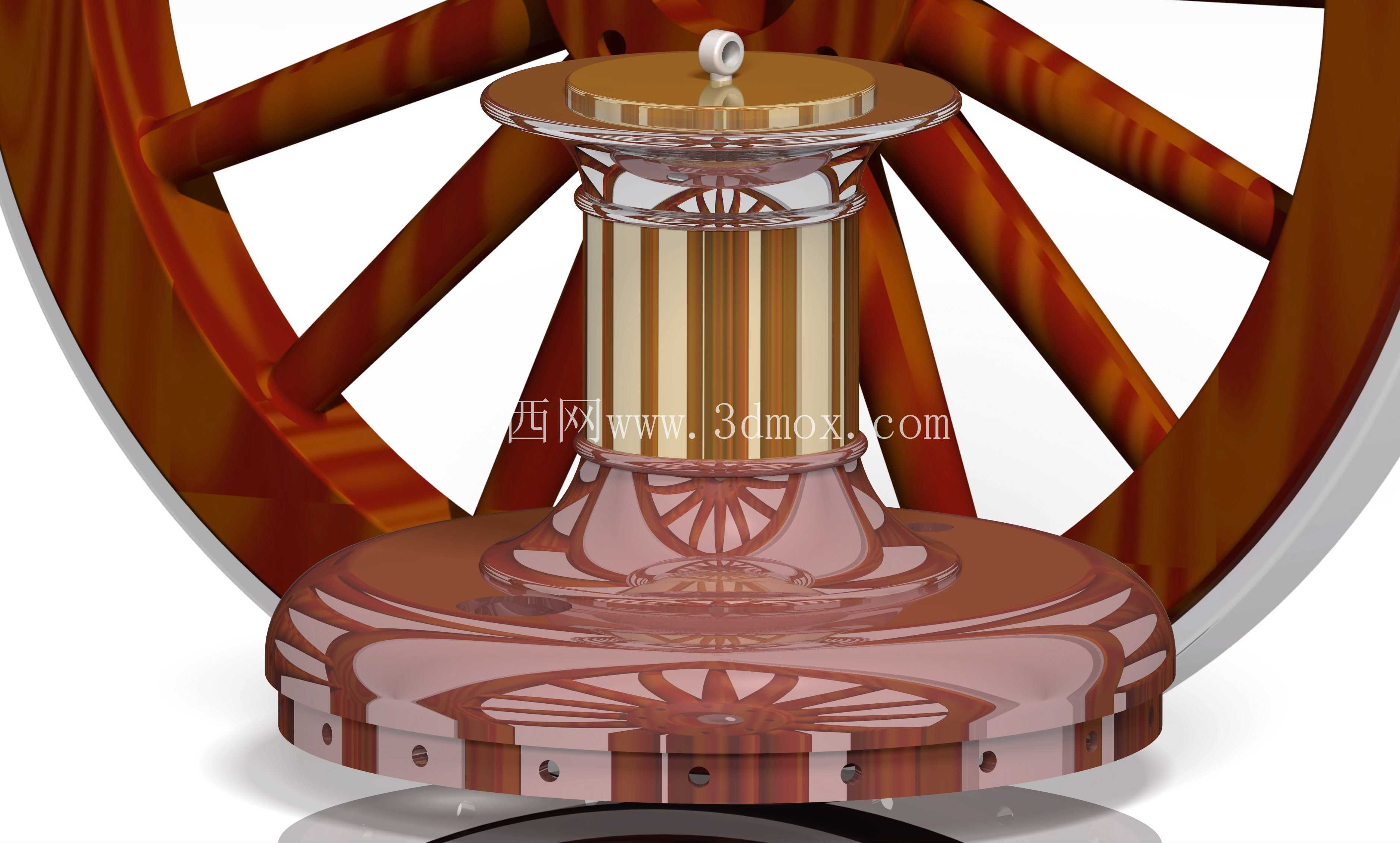

  设计过程中首先需要明确的是安装边界尺寸,这类适配小型蒸汽机车的锅炉,整体外径通常控制在400-500mm区间,总高度不超过600mm,底部预留的安装支脚需要匹配机车动力舱的安装基座孔位,侧面伸出的管路接口分别对应进水、蒸汽输出、排污、压力表安装的功能位,其中压力表接口设置在锅壳中上部的汽相空间位置,能够准确实时监测锅筒内部的蒸汽压力,避免超压运行带来的安全风险。侧面布置的水位监测组件可以直观显示炉水液位,防止干烧事故发生,顶部的炉口结构用于加注炉水以及日常检修时清理内部水垢,侧方延伸的燃烧器接口用于安装燃油雾化喷嘴与点火组件,保证燃油能够在燃烧室内充分雾化燃烧,避免出现燃烧不充分积碳、局部过热烧蚀壁面的问题。

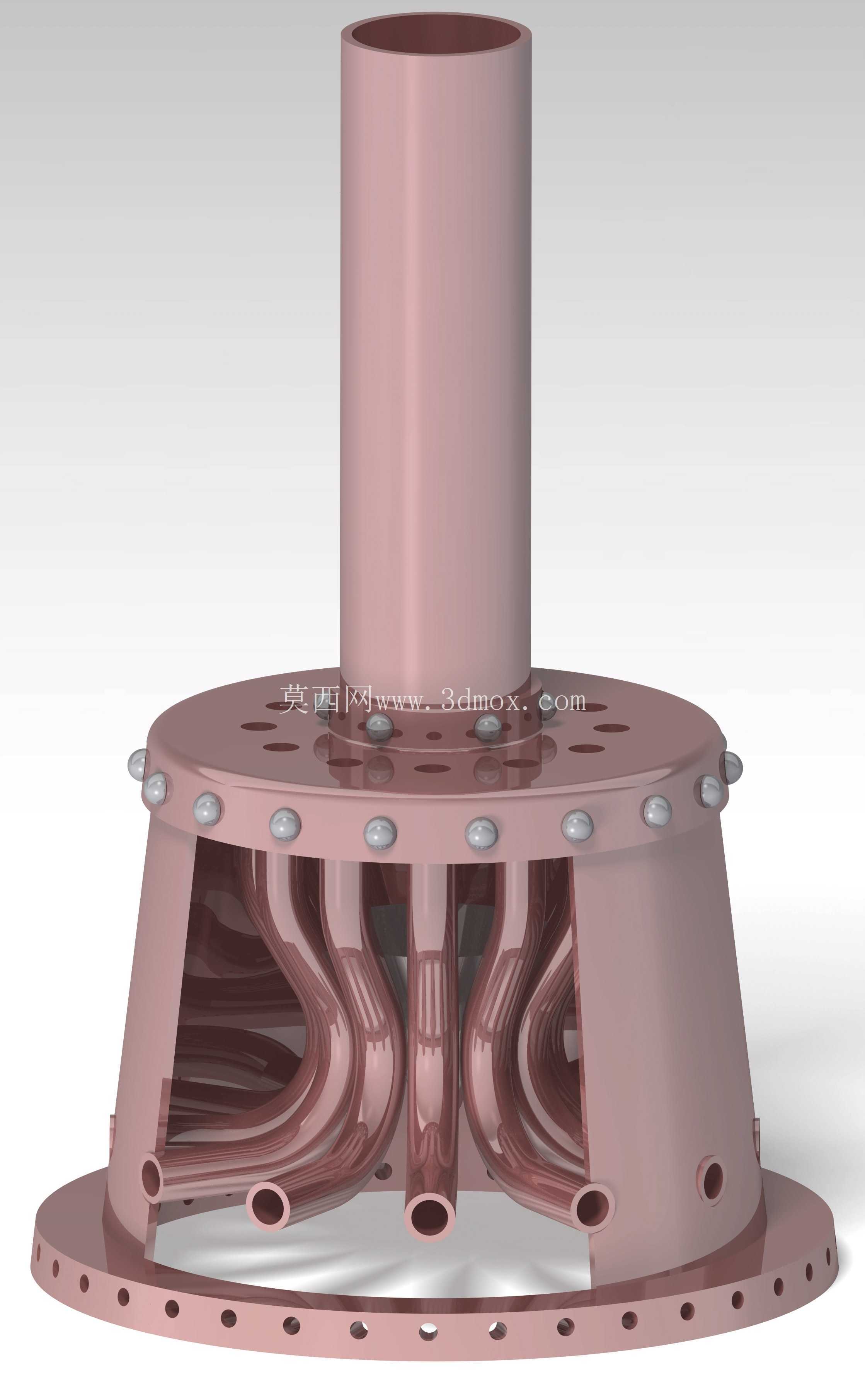

  从结构细节来看,下部的水室区域预留了足够的储水空间,能够保证在连续供汽工况下,炉水液位始终保持在安全区间,不会因为蒸汽输出量波动导致液位骤降露出受热面。烟管的排布采用均匀错列布局,既保证了烟气流通的截面积足够,不会出现排烟阻力过大导致燃烧不充分的问题,也让锅筒内部的炉水能够在烟管之间形成自然对流循环,让整体水温分布更均匀,减少局部温差带来的热应力。所有伸出锅壳的管路接口都采用了加厚的连接座结构,与锅壳本体采用铆接加密封填料的连接形式,避免长期振动工况下出现接口渗漏的问题,毕竟蒸汽机车运行过程中会持续产生机械振动,接口的密封可靠性直接影响整机的运行安全。

  在实际选型适配过程中,这类立式燃油锅炉的蒸汽输出量需要与后续的蒸汽机气缸排量匹配,过小的蒸发量会导致动力不足,过大的锅炉体积则会挤占机车的其他部件安装空间,同时增加不必要的自重。设计时还需要考虑锅壳的承压能力,根据额定工作压力计算锅壳壁厚、铆钉间距与直径,保证在1.0-1.6MPa的常用工作压力下,结构强度满足安全系数要求,同时预留足够的腐蚀余量,应对炉水长期侵蚀带来的壁厚减薄问题。底部的排污口设置在水室最低位置,便于定期排出炉水沉淀的水垢与杂质,维持炉水品质,减少水垢附着在受热面导致的换热效率下降、壁面过热烧损的问题。不同于燃煤锅炉需要布置较大的炉排与储煤空间,燃油锅炉的燃烧室体积更紧凑,配合雾化燃烧器可以实现更快速的启停调节,负荷响应速度更快,更适合小型蒸汽机车这类需要频繁调整动力输出的应用场景。
