三向倾卸3吨农用运输拖车结构

　　这款三向倾卸的农用拖车，核心服务于大田种植、规模化农场的散料转运作业场景，适配多数主流轮式拖拉机的后悬挂牵引接口，日常可转运粮食、厩肥、砂石、秸秆碎料等不同性状的农用物资，解决田间到仓储点、堆肥点短距离转运的效率痛点。不同于常规后卸式挂车，它的三面倾卸结构能适配不同的卸料场地限制：比如在田埂侧边卸肥时不需要反复调整车头朝向，侧倾即可直接把物料堆放到垄沟边；在晒场卸粮时后倾能对准粮库接料口，狭窄巷道内作业时也能选择对应方向卸料，不用额外预留长距离的倒车调整空间。

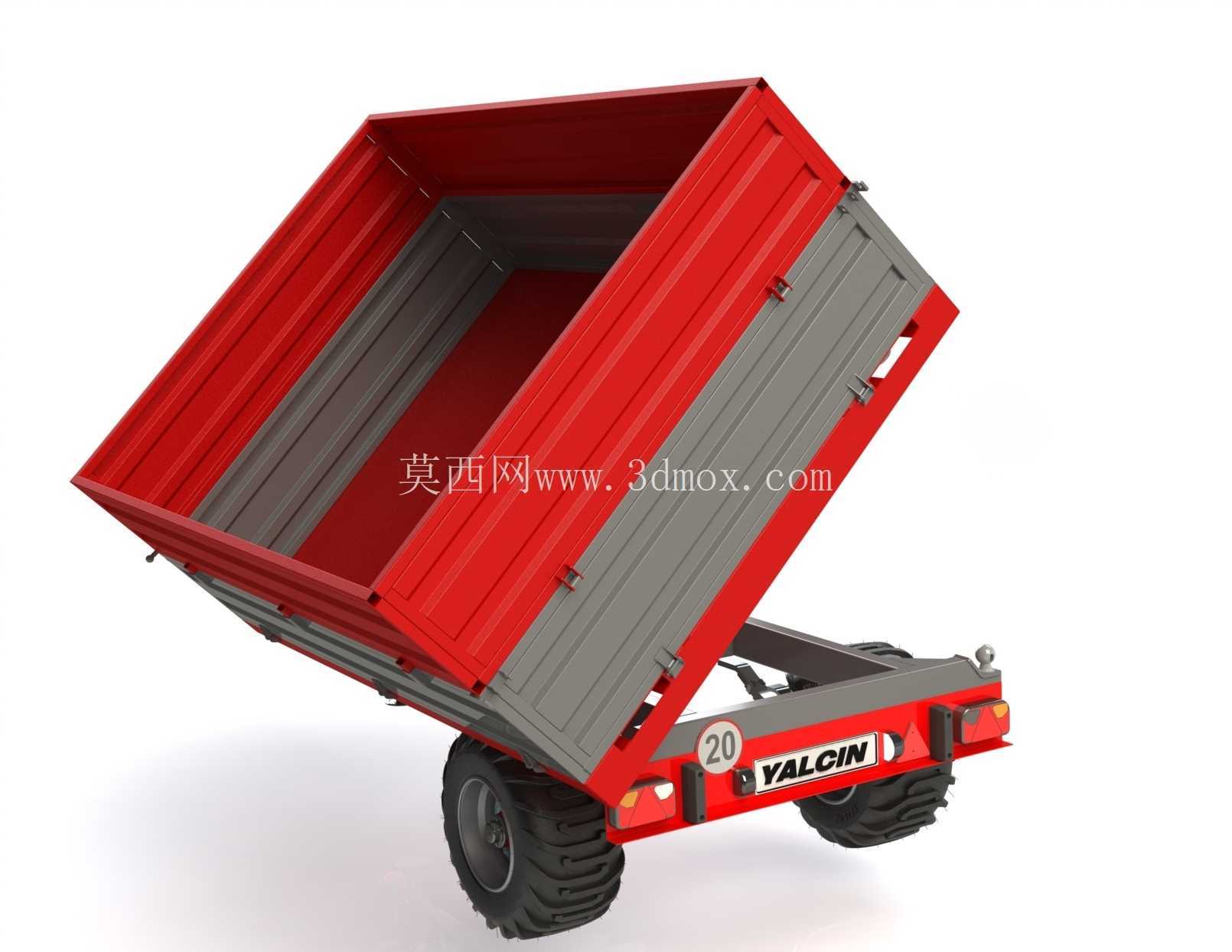

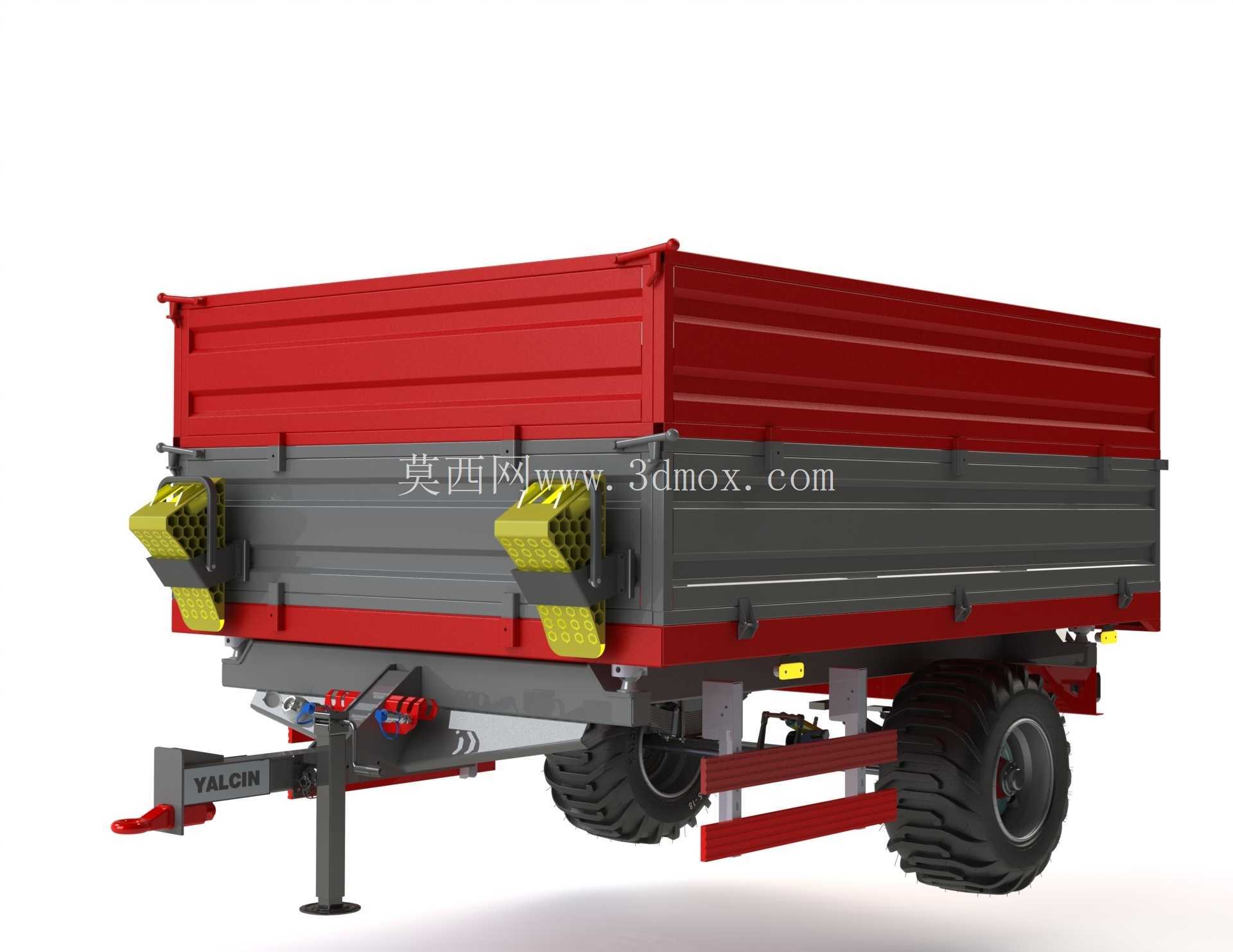

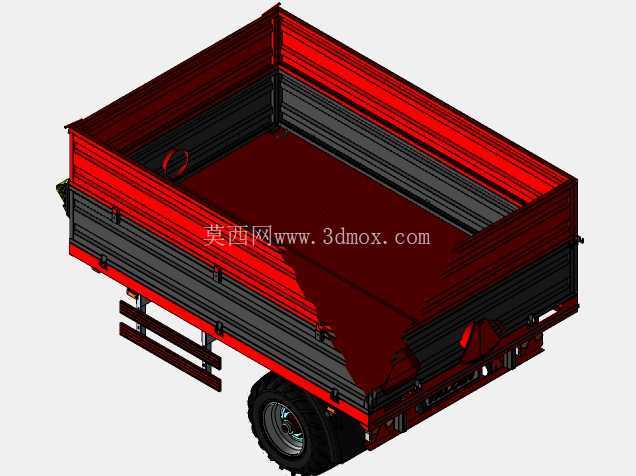

　　从结构设计逻辑来看，整个车斗采用分层式栏板结构，上半段为加高的波纹冲压钢板栏板，下半段为加厚平板钢制底板，栏板与车架之间通过多组铰接销轴连接，每个倾卸方向都对应独立的液压撑杆安装位，倾卸时对应侧的栏板锁止机构自动脱开，另外两侧的锁钩保持刚性锁止，避免卸料过程中物料从非卸料侧撒漏。车斗底部的副车架采用矩形钢管焊接成型，主纵梁为加厚槽钢材质，牵引架部分做了双层钢板补强，牵引销位置预留了通用的拖拉机牵引接口尺寸，同时集成了驻车支腿结构，脱离拖拉机停放时可以摇下支腿保持车身水平，不会出现前倾栽头的情况。

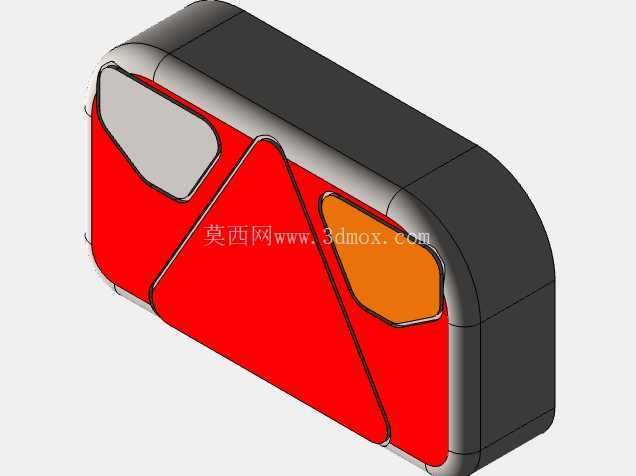

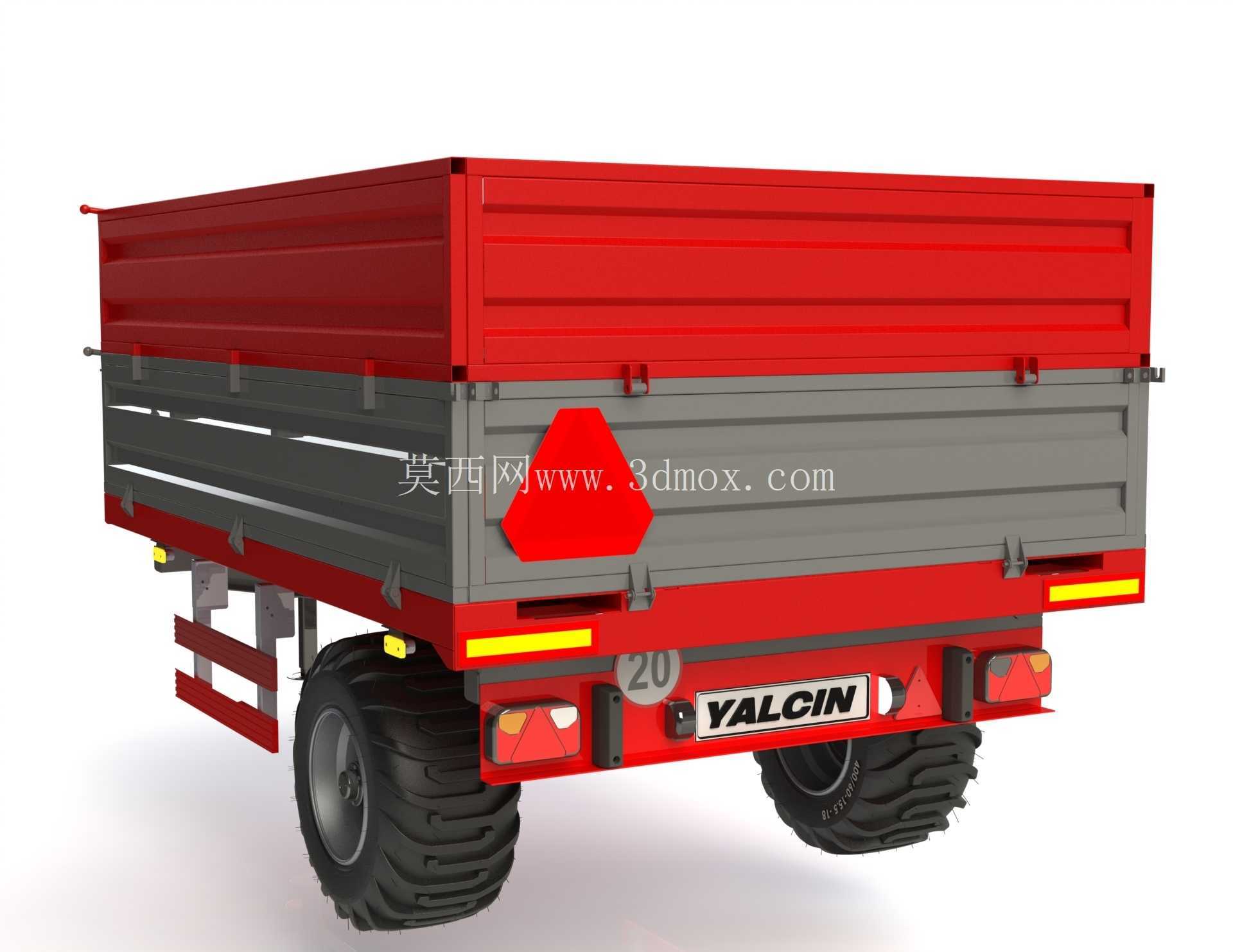

　　行走部分匹配大花纹深沟槽的农用轮胎，胎面宽度和花纹深度专门针对松软泥泞的田间路面设计，降低接地比压，减少雨天作业时的陷车概率，轮轴位置加装了横向的防护杠，避免田间行驶时秸秆、杂草缠绕轮轴造成卡滞。车尾和侧面都设置了反光标识与示廓块，满足乡村道路短途转场的安全要求，牵引架上集成了气路或油路接口，可对接拖拉机的液压输出系统，直接驱动倾卸油缸动作，不需要额外加装独立的动力单元。

　　设计过程中重点考虑了不同作业场景的载荷边界：额定承载3吨的状态下，车斗底板的挠度控制在允许范围内，即使装载密度较大的湿土、砂石类物料，也不会出现底板永久变形；倾卸机构的油缸推力经过匹配计算，满载状态下任意方向倾卸都能平稳举升，不会出现卡顿或侧翻风险。安装边界上，牵引架的离地高度、牵引销直径都适配国内多数40-100马力段轮式拖拉机的后牵引装置，不需要额外改装牵引接口即可直接挂接；车斗的整体宽度符合农机上路的相关尺寸要求，乡村道路会车时不需要额外拆解部件；驻车支腿的调节行程覆盖了不同拖拉机牵引高度的误差范围，挂接时不需要反复调整拖车高度就能对准牵引销。

　　日常使用中，这款拖车的铰接点都预留了润滑脂加注口，定期打脂即可维护，栏板的锁止机构采用外露式设计，出现卡滞时清理杂物即可快速恢复功能，没有复杂的电控或精密结构，适合农村地区的简易维修条件。不同于工程类自卸挂车，它的结构设计完全围绕农用场景的非硬化路面、多品类物料、频繁调整卸料方向的需求做了适配，没有冗余的功能配置，在保证结构强度的前提下尽可能控制自重，减少拖拉机牵引时的动力损耗，空车转场时的燃油消耗也能控制在合理区间。车斗的栏板高度做了优化，既保证了散装粮食的装载容积，也不会因为栏板过高导致人工装卸袋装物料时费力，侧面的栏板还可以根据需求完全放倒，方便装卸整托盘的农资或者大件农具。
