拖拉机液压举升装置左臂升降臂结构

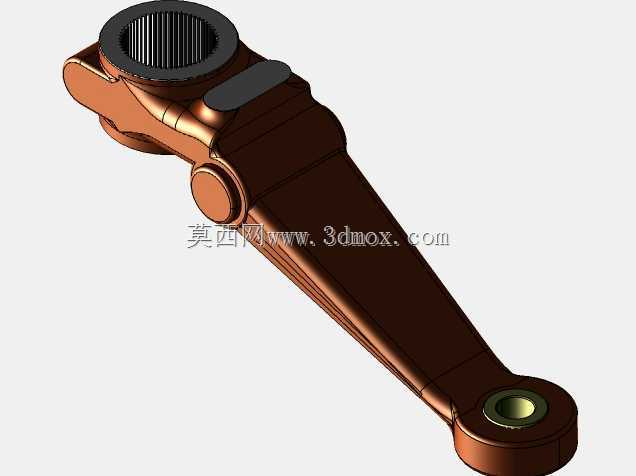

　　该升降臂作为农用轮式拖拉机液压悬挂系统的核心传力构件，主要适配中小马力段后轮驱动拖拉机的后悬挂举升作业场景，承担液压动力输出到农机具挂载的力矩传递作用，是连接液压提升器摇臂与下拉杆的关键受力部件。从实际田间作业工况来看，该部件需要承受带载农具升降过程中的交变冲击载荷，比如带犁耕作业时入土瞬间的冲击载荷、运输状态下农具的颠簸载荷，因此结构设计上采用了变截面长臂结构，从上端花键安装端到下端铰接孔端，截面厚度随受力弯矩分布逐步调整，靠近花键端的大截面区域承担最大扭转力矩，向下延伸的臂身采用带加强筋的槽型截面，在保证整体刚度的前提下控制零件自重，避免不必要的重量增加导致液压系统负载冗余。

　　上端的内花键孔直接与液压提升器的输出轴配合，花键参数采用大模数渐开线花键，配合长度覆盖整个安装轴径，保证大扭矩传递下不会出现花键压溃、滚键的失效问题，花键孔外侧的环形凸台做了加厚处理，对应轴端的锁紧定位结构，避免工作过程中臂体出现轴向窜动。臂身中部的铰接凸台用于连接液压限位拉杆，凸台内的衬套安装孔与臂身主体采用一体化锻造结构，避免焊接结构带来的应力集中问题，铰接孔的位置精度直接影响悬挂机构的运动轨迹，设计时严格按照悬挂机构的四连杆运动几何关系确定孔位坐标，保证农具升降过程中保持合理的耕深变化轨迹，避免出现农具前后倾角过大影响作业质量的问题。

　　下端的铰接孔用于连接下拉杆，孔内预留了衬套安装间隙，孔端的环形端面做了磨削加工，保证与拉杆接头的贴合度，减少铰接处的侧向摆动量。整个臂体的安装边界完全匹配对应机型提升器的安装空间，臂身的外轮廓做了倒圆角处理，避免作业过程中与周边的传动护罩、液压管路发生运动干涉，臂身表面的加强筋沿着受力方向布置，既提升了臂体的抗弯截面模量，也避免了应力集中点的出现，在长期交变载荷作用下不会出现疲劳开裂问题。

　　从实际使用场景来看，该部件的可靠性直接影响拖拉机悬挂系统的作业效率，一旦出现臂体变形或者铰接孔磨损超差，会直接导致农具升降卡滞、耕深不稳定等问题，因此设计时各个受力截面的安全系数均按照满载冲击载荷的2.5倍以上校核，花键配合面、铰接孔面的硬度也做了相应的表面强化处理，减少长期使用的磨损量。
