大口径塑料管材液压剪切预处理设备

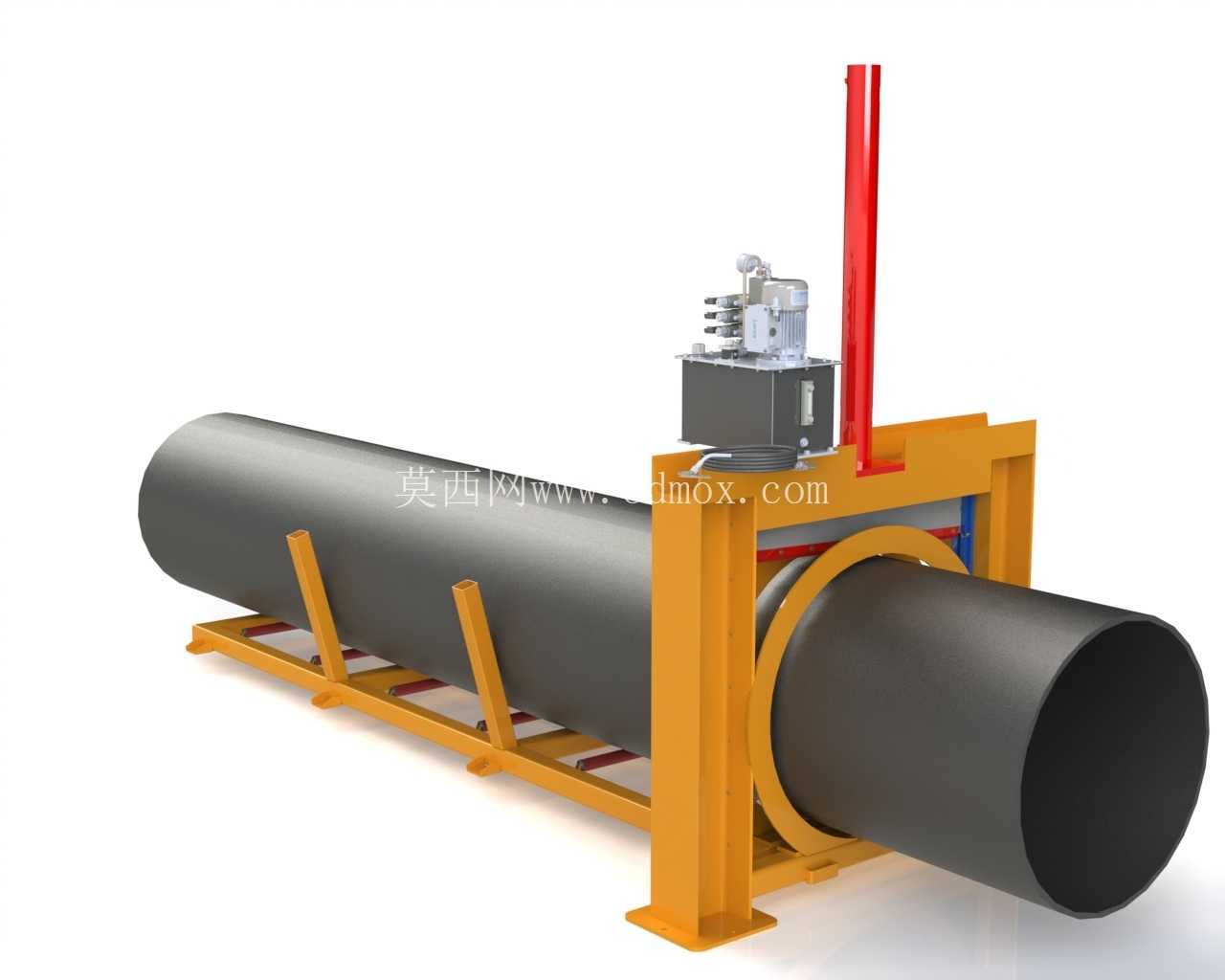

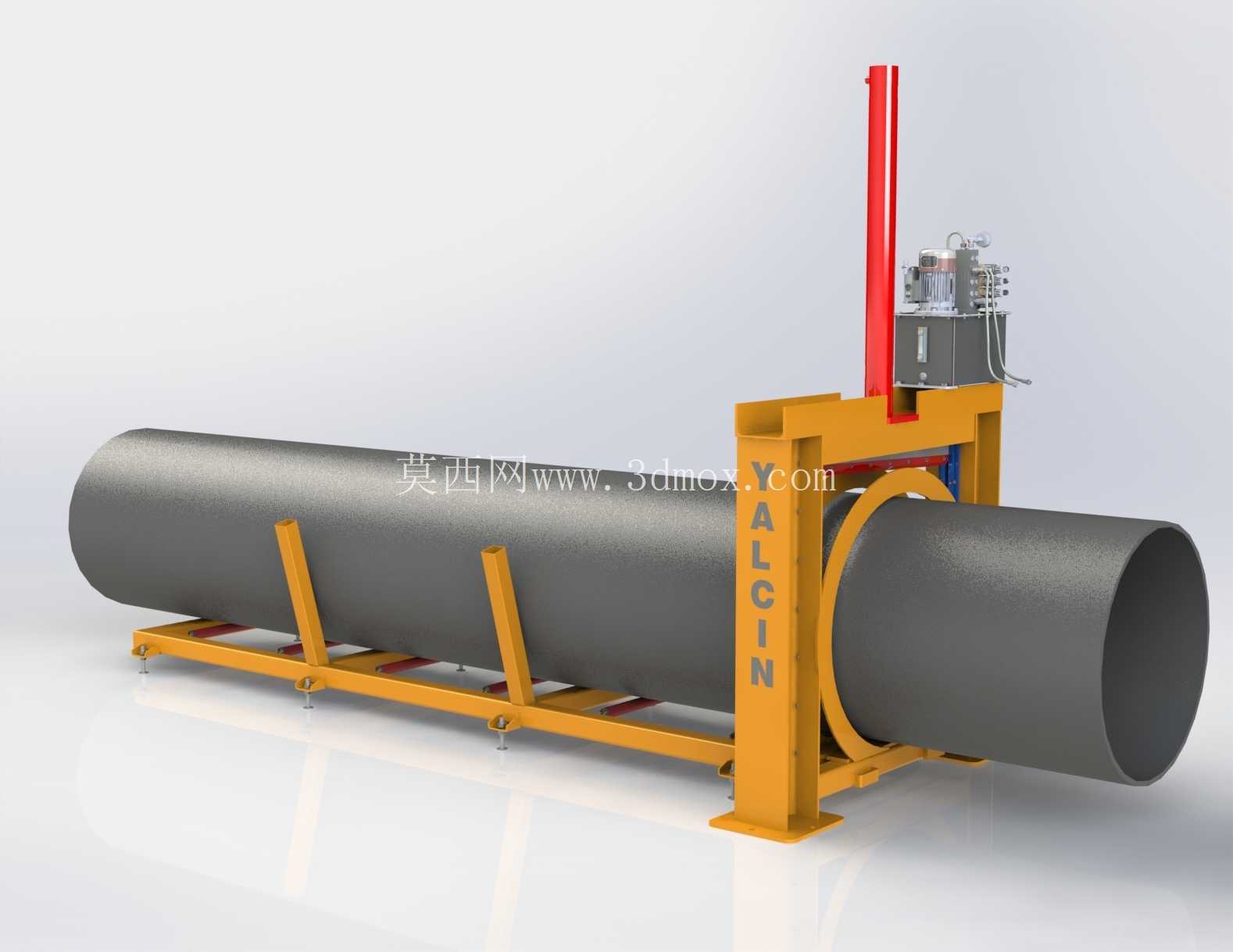

　　在塑料回收再生、大口径管材生产加工的产线布局中，这类液压剪切设备往往布置在撕碎工序的前端，承担定长裁切、进料规整的核心作用——毕竟大口径PE、PVC管材本身长度动辄数米，直接送入撕碎机不仅会出现进料卡滞、辊轴咬合不均的问题，还会因为进料姿态歪斜导致撕碎刀头局部受力过载，大幅缩短易损件的更换周期。从实际落地的工况来看，不少再生塑料加工厂之前处理大口径管材时，要么采用手持链锯裁切，粉尘大、切面不齐且存在严重的安全隐患，要么用普通圆盘锯切割，遇到厚壁管材时进给速度稍快就会卡锯，切割端面的熔渣还会粘连在管壁上，后续撕碎时容易缠绕刀轴。这套设备的设计逻辑完全围绕大口径管材的进料特性展开，底部的输送托架采用分段式支撑结构，每段支撑座都配有可调高度的V型托辊，托辊表面包覆聚氨酯防滑层，既能避免管材输送过程中表面被金属托架划伤，也能适配不同直径的管材进料需求，托架的整体长度可以根据现场产线的进料空间做模块化拼接，单段托架之间采用螺栓连接，不需要现场焊接就能完成组装，对于旧产线改造的场景来说，能大幅缩减安装调试的周期。

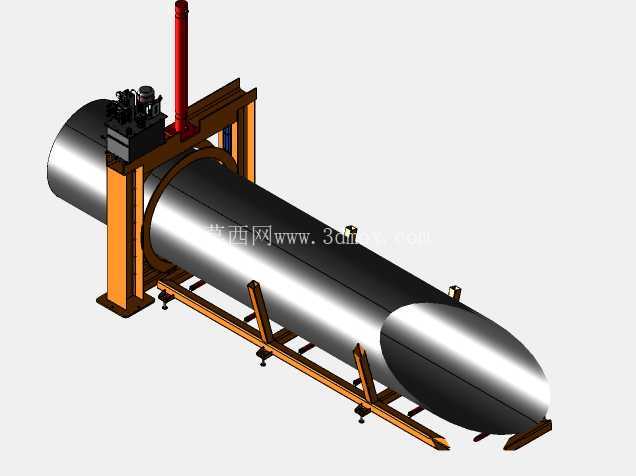

　　剪切主机部分采用龙门式框架结构，框架主体采用厚钢板焊接后做去应力退火处理，避免长期承受液压冲击出现结构变形，剪切动刀的运动轨迹采用垂直向下的直切设计，相比斜切结构，直切的剪切力作用点更集中，切割厚壁管材时不会出现管壁压溃变形的问题，刀头采用可拆卸的合金镶钢结构，刀刃磨损后只需要更换镶块，不需要整体更换刀架，能降低后期的维护成本。液压系统的执行元件布置在主机框架的顶部，液压缸的活塞杆与动刀架之间采用浮动连接结构，能抵消刀架运动过程中微小的偏载力，避免活塞杆承受径向力导致密封件过早磨损，液压站集成在主机侧面的支架上，阀组采用叠加式安装结构，管路排布整齐，后期排查故障时能快速定位对应的阀件。设备的安装边界需要重点考虑三个维度的空间预留：首先是进料端的托架延伸长度，要满足单根管材的上料操作空间，一般至少预留超出最长待切管材1.2米的操作距离，方便叉车或者航吊上料；其次是主机侧面的液压站维护空间，至少预留0.8米的检修通道，方便更换液压油、检修阀组；最后是出料端与撕碎机进料口的衔接距离，剪切完成的管段要能直接落入撕碎机的进料输送机构，不需要二次转运。

　　从功能特性来看，这套设备的剪切行程可以根据管材的壁厚做调整，通过液压缸上的磁性行程开关控制动刀的下止点，既能保证完全切断管材，又能避免刀头下行过度碰到下方的托辊结构，设备的操作按钮集中布置在主机侧面的操作盒上，同时配有双手启动按钮和紧急停止按钮，符合机械安全设计的规范要求，避免操作人员误触导致的安全事故。在实际建模过程中，结构设计人员需要重点校核龙门框架的受力变形量，在满负载剪切的工况下，框架的最大变形量要控制在0.2毫米以内，才能保证动刀与定刀之间的剪切间隙稳定，间隙过大容易出现管材切不断、毛刺过多的问题，间隙过小则会出现刀头磕碰的问题。

　　另外，托架上的V型托辊间距需要根据管材的最小直径做校核，避免小直径管材在两个托辊之间出现下垂挠度过大的问题，影响进料的同轴度，一般托辊间距设置为管径的3-4倍时，既能保证支撑稳定性，又能控制托架的整体制造成本。这套设备除了适配塑料管材的剪切作业，更换对应的刀头辅具后，也可以用于大口径纸管、薄壁玻璃钢管道的定长裁切，适配性较强，在固废回收、管材生产、管道施工等场景都有对应的应用需求。
