小型龙门式坐标铣床结构设计

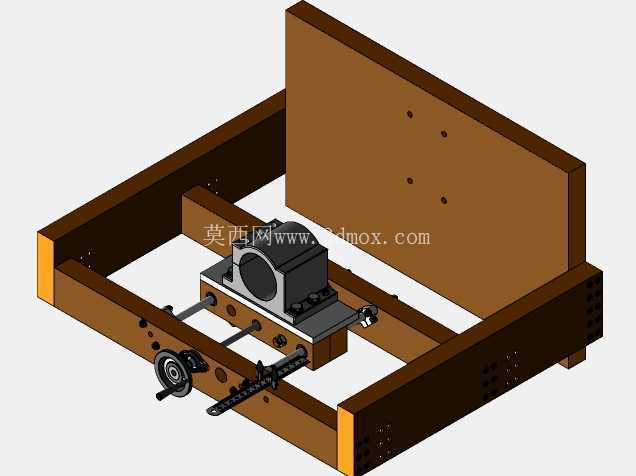

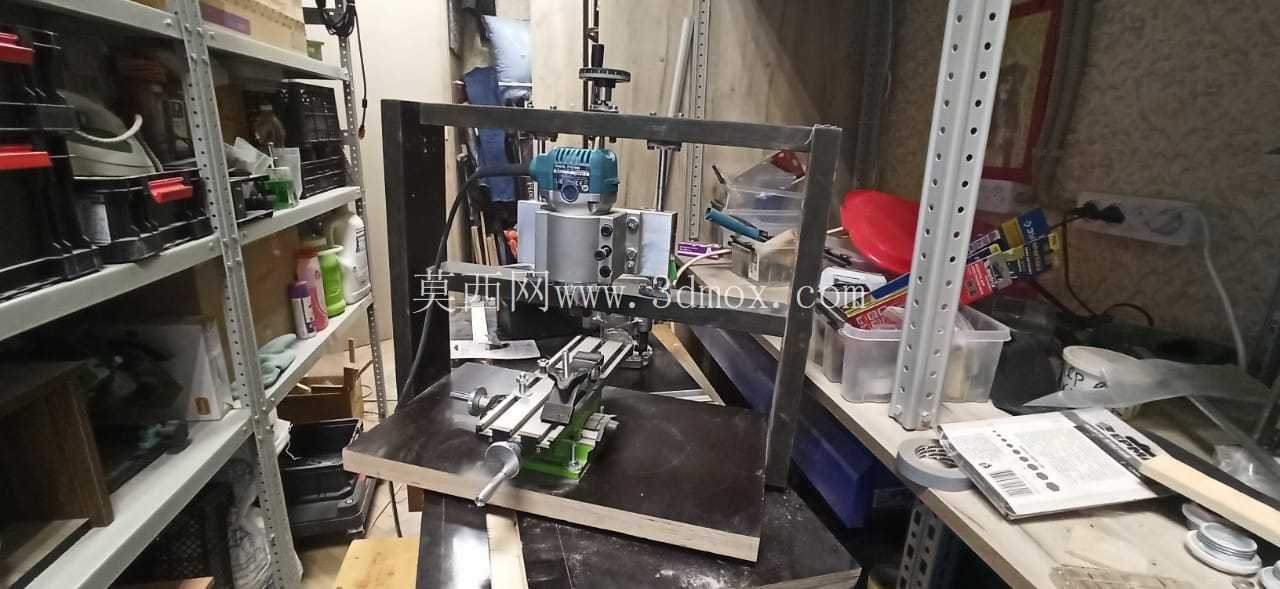

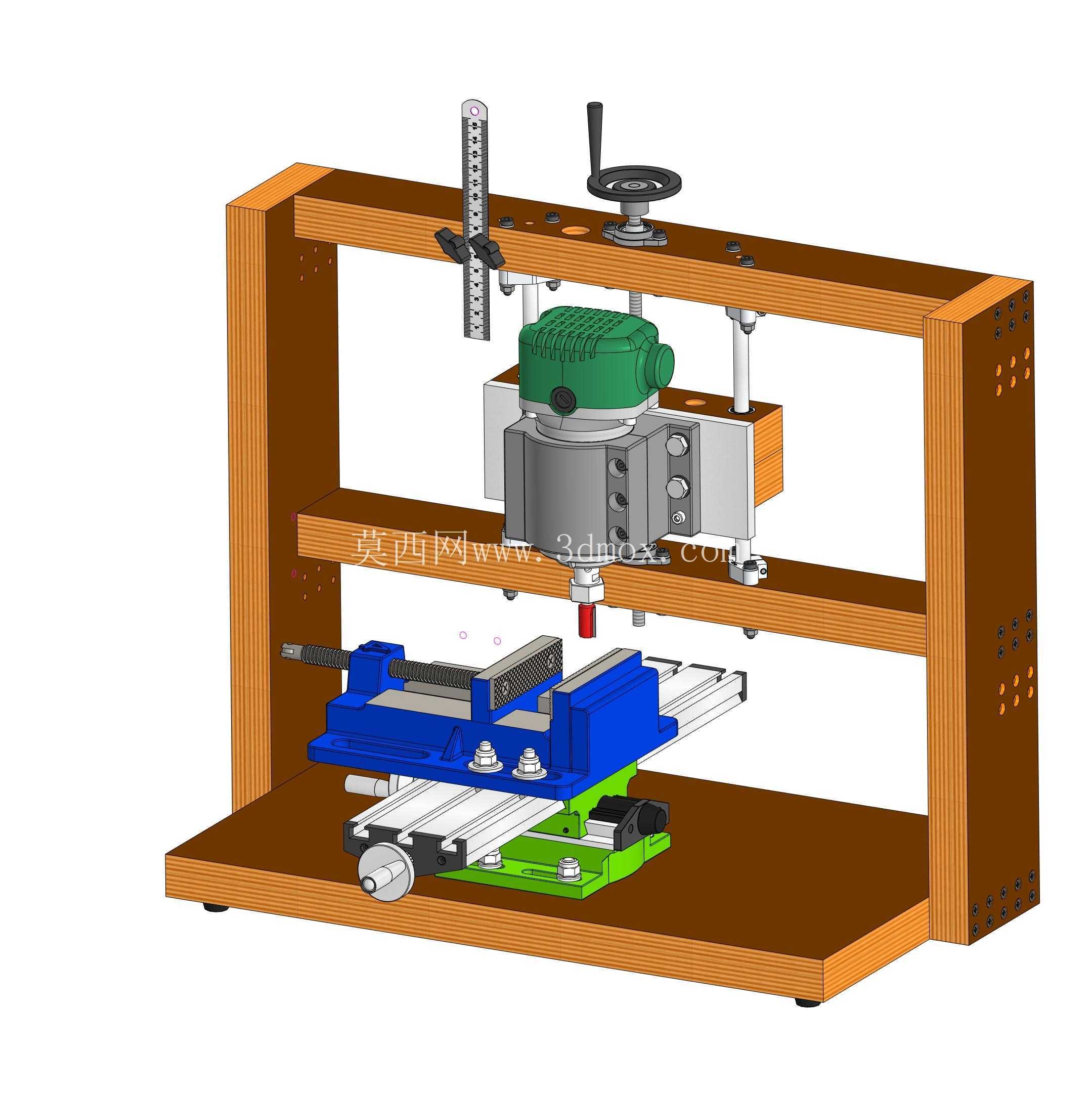

　　这款小型坐标铣床的结构设计，主要面向小尺寸工件的精密铣削加工场景，适配小型加工工坊、教学实训场景以及个人DIY加工需求，可完成小型零件的平面铣削、边缘修型、小尺寸槽位加工等工序，弥补了大型铣床在小工件加工时操作冗余、占地空间大的不足。从整体结构布局来看，设备采用龙门式框架承载结构，主体框架采用木质层板拼接搭建，兼顾了结构刚性与搭建成本，框架的垂直立柱上预留了多组调节孔位，可根据加工工件的高度范围调整横梁的安装高度，拓展设备的垂直加工适配区间。

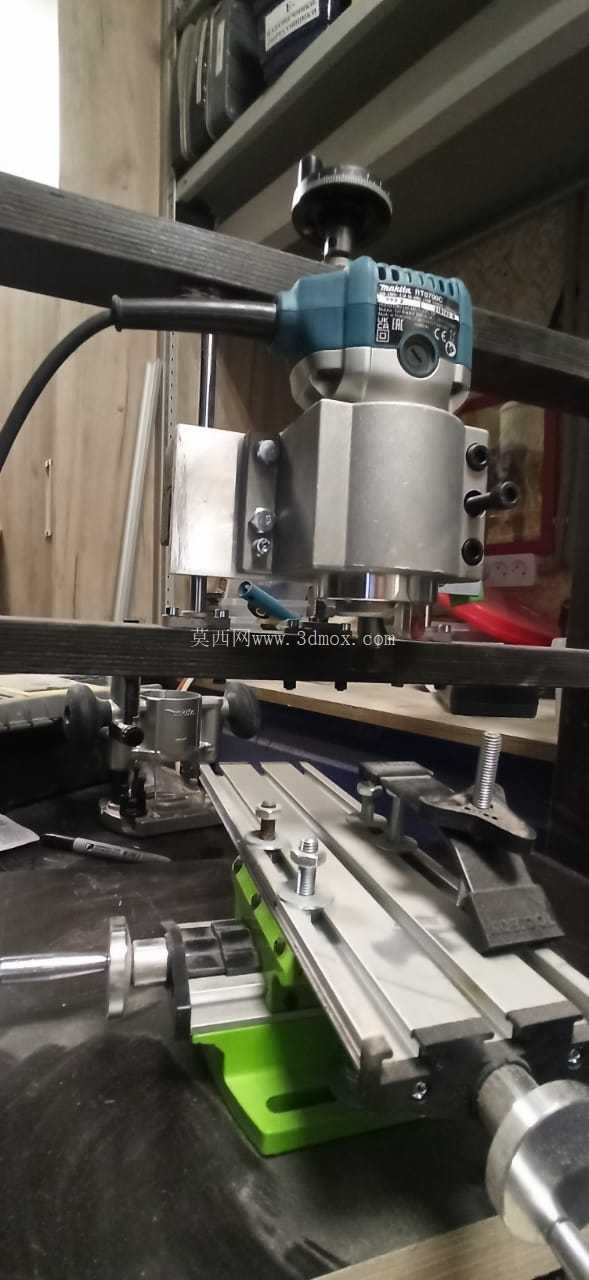

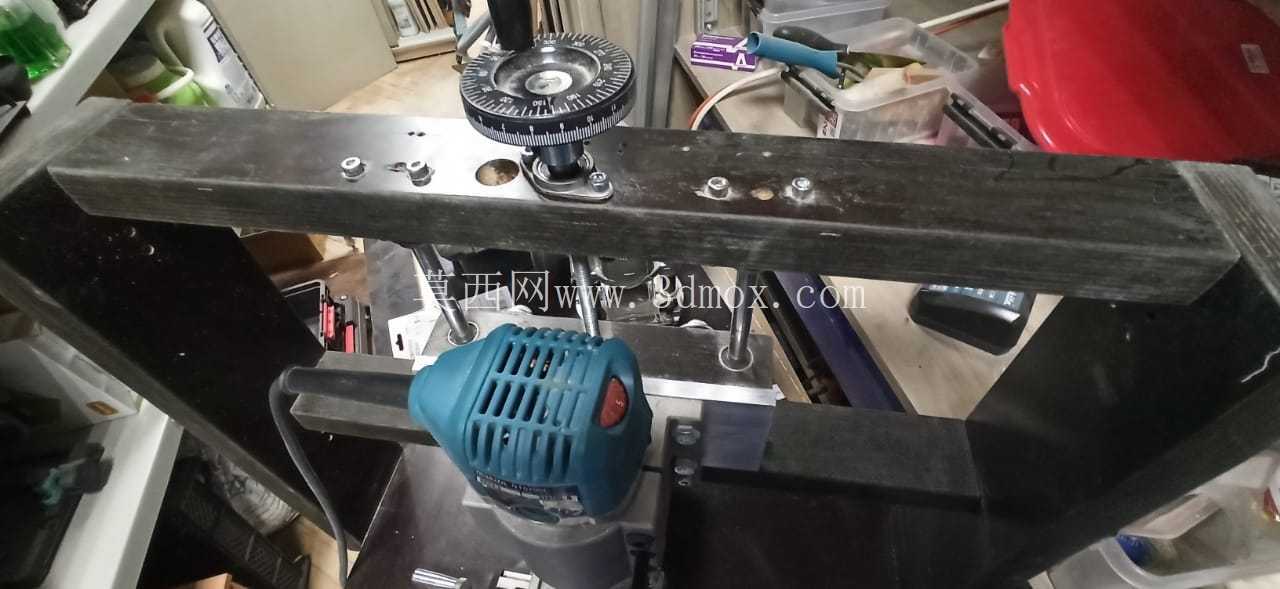

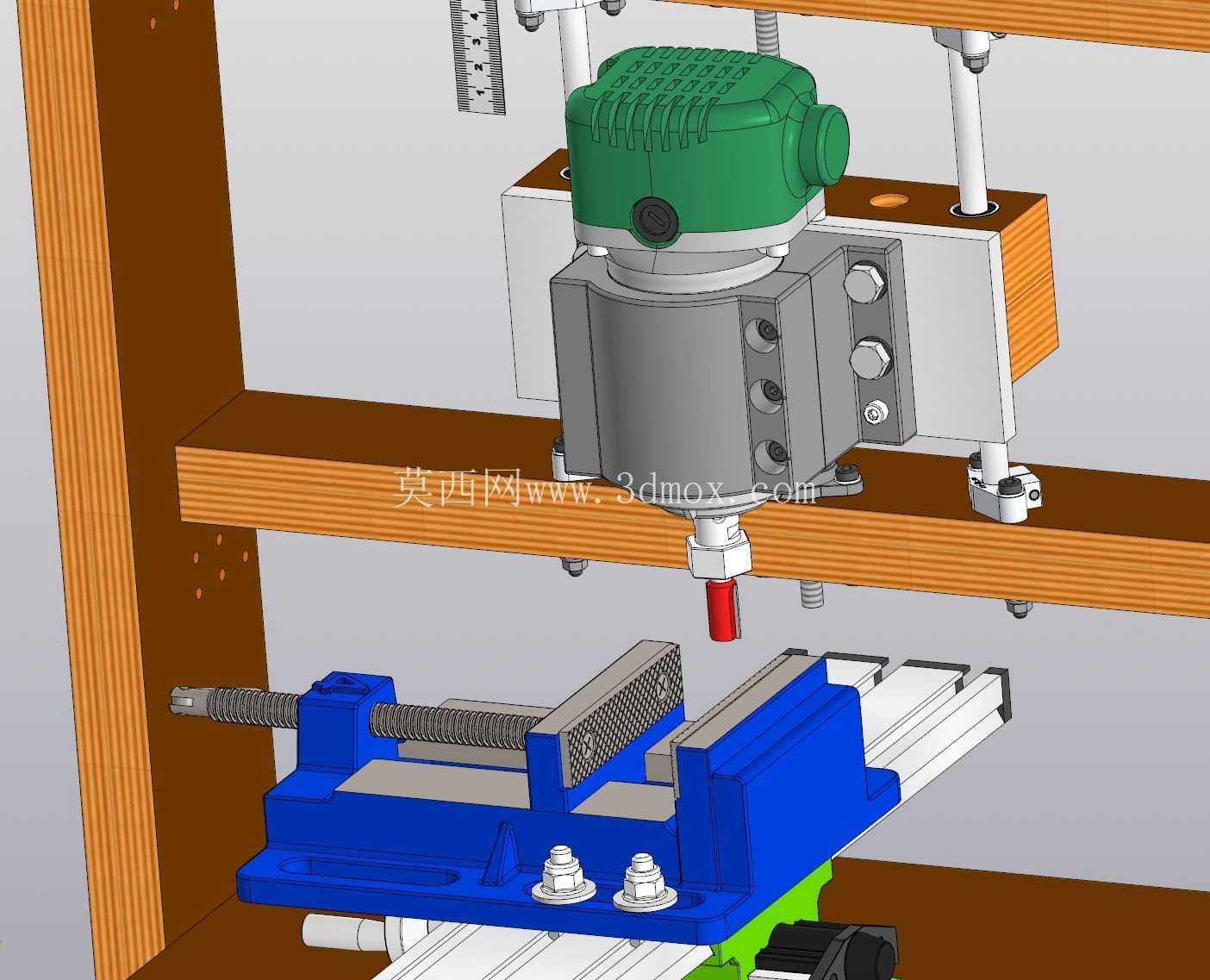

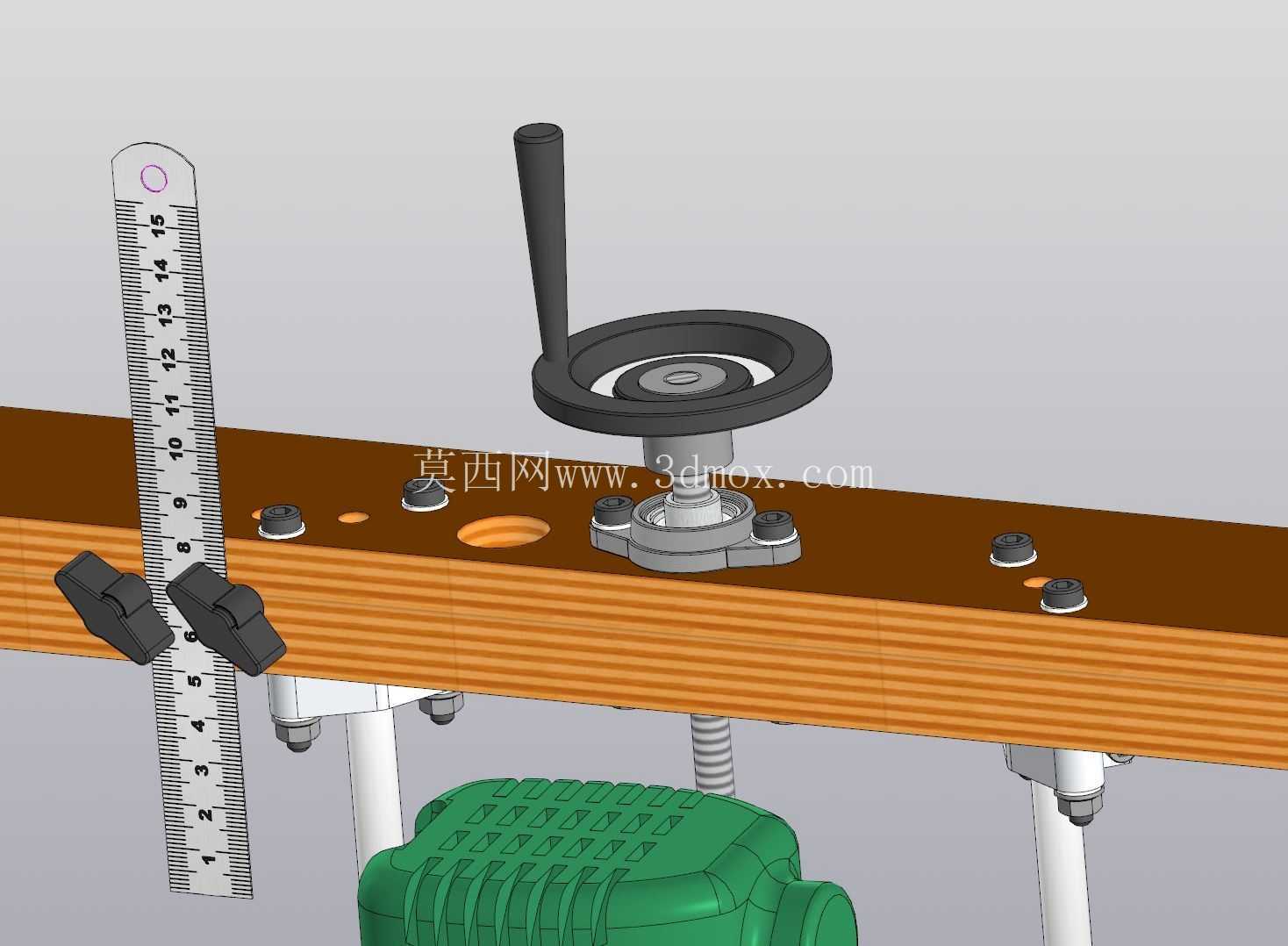

　　设备的X、Y向进给依托十字滑台实现，滑台采用线性导轨作为导向承载部件，配合手轮驱动的丝杆传动结构，可实现进给方向的精准位移控制，滑台台面预留了标准的夹具安装孔位，可适配通用平口钳、专用工件夹具的安装固定，满足不同外形工件的装夹需求。Z向进给结构集成在龙门横梁上，主轴单元采用通用的手持修边机动力头作为加工动力输出，可装夹直径65mm范围内的铣刀，主轴安装座通过垂直导轨与横梁连接，顶部设置手轮驱动的升降调节结构，可实现铣削深度的精准控制，同时主轴座侧面设置了深度标尺，可直观读取Z轴的进给位移量，方便对刀操作与加工深度管控。

　　从安装边界来看，设备整体底座采用整板式结构，底部预留了地脚安装孔位，可直接固定在工作台面或者专用支架上，整体占地尺寸适配常规的车间工作台摆放，不需要额外的大型安装基础。设计过程中充分考虑了通用配件的适配性，十字滑台、主轴动力头、平口钳等部件均采用市售成熟标准件，仅框架与连接结构为定制设计，大幅降低了设备的制作成本与后期维护配件的获取难度。在功能实现上，设备的X、Y轴行程匹配常规小型工件的加工尺寸范围，可覆盖绝大多数小尺寸零件的铣削加工需求，主轴转速范围适配木材、软金属、工程塑料等多种材质的加工要求，通过更换不同类型的铣刀，可完成修边、开槽、平面铣削、简单仿形加工等多种工序。

　　结构设计上重点考量了操作的便捷性，各轴的操作手轮均设置在操作人员易触及的位置，工件装夹区域无多余结构遮挡，方便工件的上下料与加工过程中的观察调整，同时框架的开放式结构不会阻挡加工过程中的切屑排出，后期清理维护更加便捷。针对加工过程中的刚性问题，龙门框架的连接部位采用了预埋螺母加螺栓的锁紧结构，避免木质材料长期受力出现连接松动，横梁与立柱的连接面设置了防滑垫，提升锁紧后的结构稳定性，减少铣削过程中的振动对加工精度的影响。主轴安装座的导向结构采用双圆柱导轨设计，相比单导轨结构拥有更好的抗扭转性能，可承受铣削过程中的侧向切削力，避免主轴出现偏摆影响加工质量。十字滑台的丝杆采用梯形丝杆，具备一定的自锁性能，进给调整后不会出现自行滑移的问题，不需要额外的锁紧机构即可保证加工过程中的位置稳定性。
