DeckelFP1克隆款卧式铣床三维结构

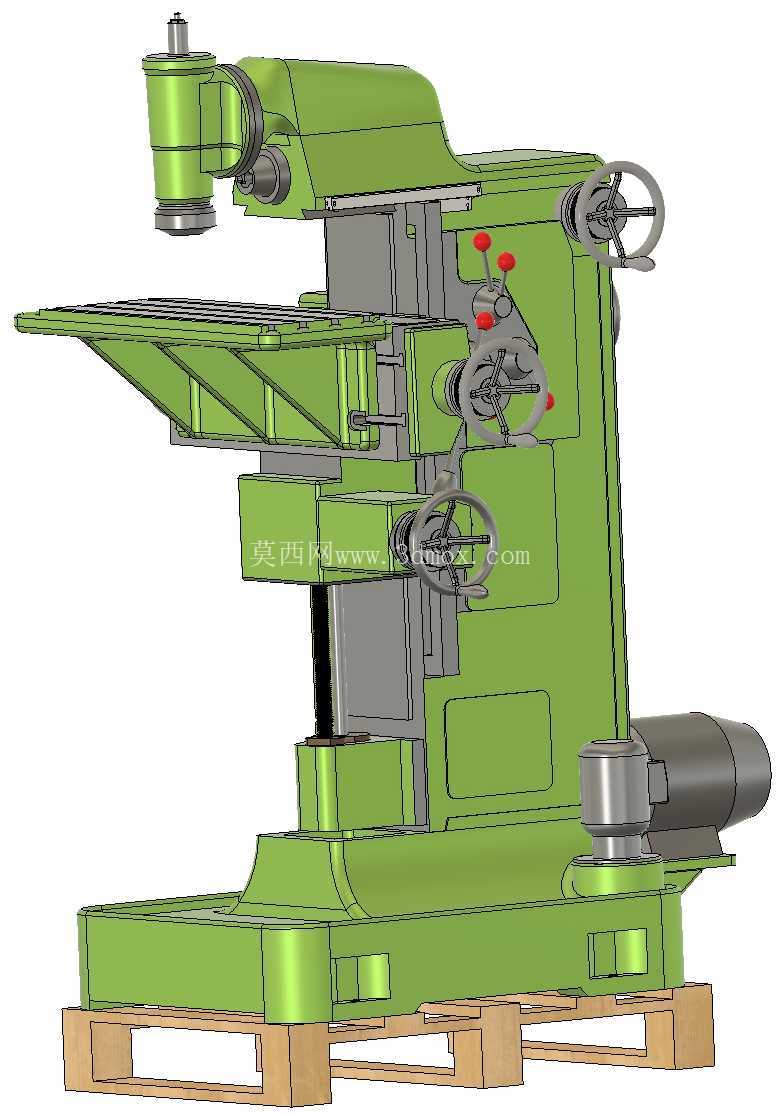

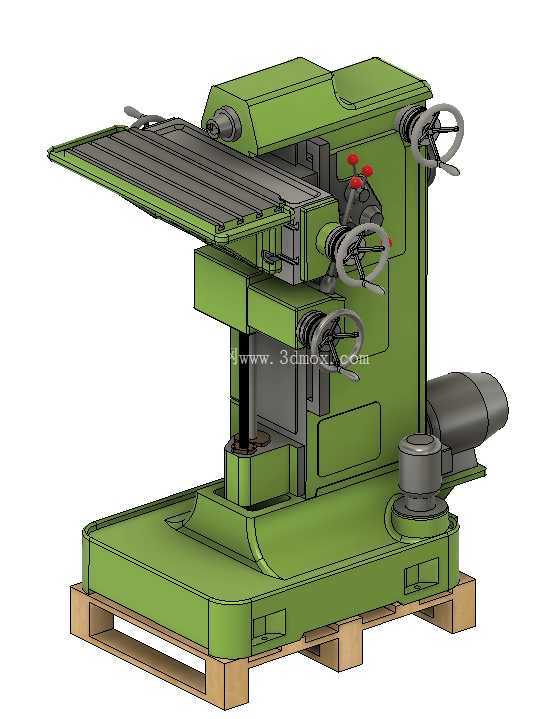

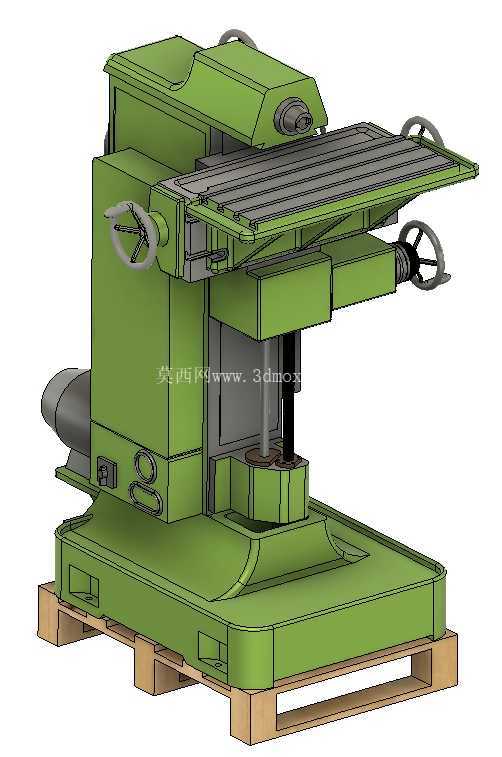

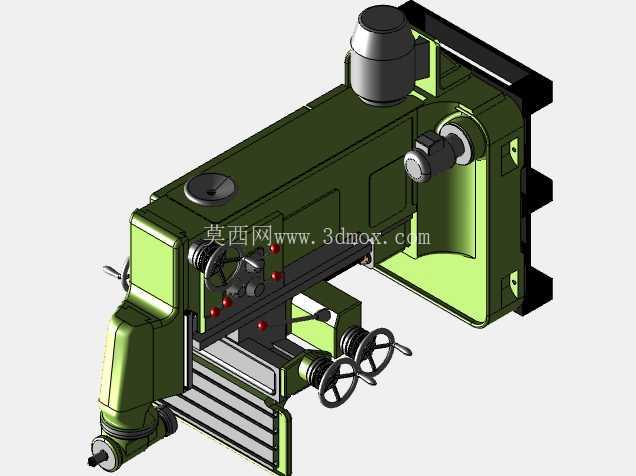

　　这款克隆款卧式铣床的三维结构还原，核心面向小型机加工车间、工装夹具修配工位、职业院校机加工实训场景的设备参考需求，可用于设备改造前的结构校核、老旧机床备件测绘的基准参照、实训教学的结构拆解演示。从实际加工用途来看，该类铣床可完成平面铣削、沟槽加工、小型齿轮铣削、斜面镗铰等常规机加工工序，适配小型五金零件、工装非标件、设备维修替换件的小批量加工场景，相比大型龙门铣床占地更小，操作门槛更低，适合零散修配类加工需求。

　　从功能特性来看，该结构保留了原机型的多手轮进给调节结构，分别对应纵向工作台进给、横向滑枕进给、垂直主轴箱升降三个方向的手动调节，手轮旁设置的锁紧手柄可在进给到位后锁定位置，避免加工过程中出现位移窜动；主轴端保留了原机型的刀具装夹结构，可适配标准铣刀杆、夹头，满足不同直径铣刀的装夹需求；工作台面设置的T型槽结构可适配标准机用平口钳、分度头、工件压板等装夹附件，无需额外改造即可匹配常规工装的安装尺寸。机身底部设置的垫木安装位，可适配车间常规的设备减震垫安装需求，无需额外加工底座安装孔。

　　设计思路上，该克隆结构优先还原了原机型的运动副配合边界，所有进给导轨的配合面、手轮与丝杠的连接位、主轴箱与立柱的贴合面均按照实际装配公差做了结构预留，没有做过度的外观简化，可直接用于运动仿真验证；对于机身内部非外露的加强筋结构，参考同类型通用铣床的铸造结构做了等效还原，保证整体结构的刚度仿真数据与实际设备偏差在合理范围内；操作件的位置布局完全按照人机操作习惯设置，所有手轮、操作手柄的位置均处于站立操作时的手臂可达范围内，无需过度探身即可完成各方向的进给调节，符合小型通用机床的操作逻辑。

　　外形尺寸与安装边界方面，该结构的整体占地尺寸适配小型车间的设备摆放需求，工作台伸出最大行程时，设备整体横向宽度不会超出常规小型设备的摆放间距，垂直方向的最大高度满足标准厂房层高下的安装需求，无需额外抬高或降低地面；设备的重心集中在底部床身位置，安装时无需额外做地脚螺栓固定，放置在平整的水泥地面搭配减震垫即可满足常规铣削加工的稳定性要求；各运动部件的运动行程做了明确的结构限位，工作台纵向进给、横向滑枕移动、主轴箱升降的最大行程均与原机型保持一致，避免仿真或实际装配时出现运动干涉。需要注意的是，该结构为近似克隆型号，部分细节尺寸与原始设备存在偏差，不可直接用于高精度备件的直接加工生产，仅可作为结构参考、教学演示、布局规划的三维参照使用，若用于实际设备改造需结合实物做尺寸校核。
