三通法兰式不锈钢工业阀门结构设计

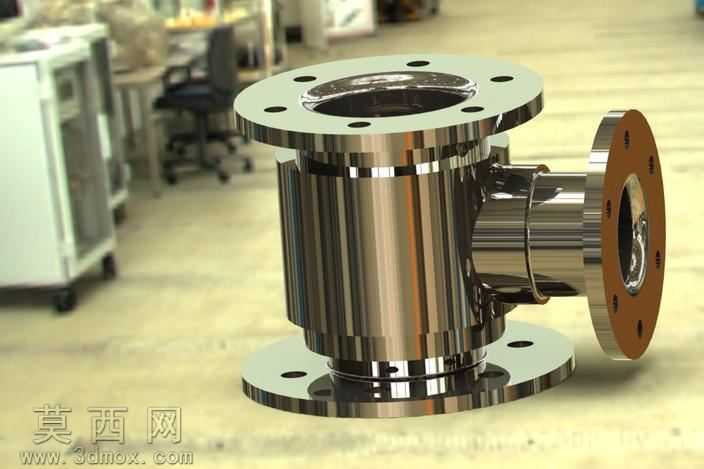

本作品为三通式法兰连接工业阀门的三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先对阀门的三个连接端口进行基准定位，上下两端为同轴通径的圆形法兰结构，侧向为垂直于主轴线的侧接法兰端口，建模过程中严格遵循工业法兰的标准尺寸规范，对法兰盘上的螺栓通孔进行圆周阵列排布，保证每个孔位的位置度、孔径尺寸符合通用管路连接的装配要求。阀体主体采用回转类特征结合布尔运算完成建模，主腔体为等径圆柱筒结构，侧向接口与主腔体的相交位置做了平滑过渡处理，避免流体输送过程中出现湍流死角，同时在结构上保证阀体整体的壁厚均匀，兼顾承压能力与材料成本控制。渲染阶段采用金属不锈钢材质作为阀体主体的材质表现，调整材质的反射率、粗糙度参数，还原不锈钢金属的抛光质感，侧向法兰盘做了差异化的材质区分，采用铜质金属材质表现，通过不同材质的视觉差异清晰区分阀门的不同功能部件，场景中添加了柔和的环境光与定向补光，突出阀体表面的金属光泽与结构棱线，让整体渲染效果更贴近工业实物的视觉表现。设计思路上围绕工业管路的流体换向、分流需求展开，三通结构可实现管路中流体的多向输送控制，法兰连接形式保障了阀门与管路连接的密封性与结构强度，可适配中低压工况下的工业流体输送场景，建模过程中对所有装配接触面做了公差预留设计，保证后续实际生产装配时的部件契合度，同时对阀体的边角位置做了倒角处理，既消除了加工过程中的锐边安全隐患，也提升了阀门整体的外观质感。
