多孔结构泡沫陶瓷过滤元件三维设计

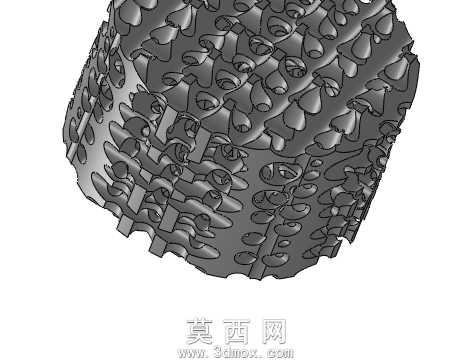

本模型采用SolidWorks进行全参数化三维建模，完整还原泡沫陶瓷过滤器的立体连通多孔结构特征。建模初期首先梳理泡沫陶瓷的开孔连通逻辑，以三维空间随机分布的连通孔隙为核心骨架，先构建基础圆柱基体轮廓，再通过布尔运算切除孔隙区域，反复调整孔隙的分布密度、孔径大小与连通路径，确保模型还原真实泡沫陶瓷的三维贯通网络结构，避免出现封闭死孔的结构误差。建模过程中对每一处孔道的棱边做微小圆角过渡处理，还原泡沫陶瓷烧结成型后自然的圆润孔壁特征，避免尖锐直角结构与实际产品形态不符。材质渲染阶段，为模型赋予哑光深灰色陶瓷材质，调整材质的粗糙度参数至0.7-0.8区间，还原多孔陶瓷表面漫反射的哑光质感，同时为孔道内部添加微弱的环境光遮蔽效果，强化立体孔隙的纵深层次感，让三维视图中可以清晰分辨表层与内部孔道的结构差异。结构设计上，模型整体为圆柱构型，外轮廓规整便于安装适配，内部三维连通的孔隙网络既保证流体通过时的流通面积，又能通过曲折的孔道壁面实现杂质拦截、流体整流的过滤功能，孔道的不规则排布模拟真实泡沫陶瓷的随机发泡成型结构，避免规则排布孔隙带来的结构性能偏差。设计过程中反复校验孔隙的连通率，确保所有孔道相互贯通无阻断，还原泡沫陶瓷过滤器高孔隙率、高流通性的结构特点，模型的每一处结构细节都对应实际泡沫陶瓷过滤元件的生产成型特征，可用于过滤设备的装配模拟、过滤效果仿真演示以及产品结构展示使用，建模过程中严格控制曲面质量，所有切除特征都做几何校验，避免出现破面、重叠面等建模错误，保证模型可直接导入仿真软件进行流场分析使用。
