液压换向阀工业级三维结构设计

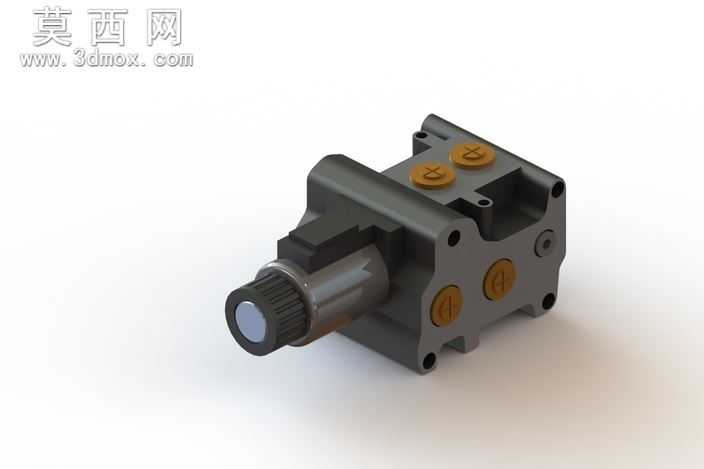

本作品为液压换向阀的三维参数化建模成果，建模过程严格遵循液压阀件的工业设计规范，先通过草图绘制勾勒出阀体的整体轮廓，以拉伸、切除等基础特征构建出阀体的主体基座，精准还原了基座上的安装孔位、定位凸台的尺寸与位置，确保安装适配性符合行业通用标准。针对阀的控制端结构，采用旋转特征构建出阀芯的轴类主体，对端部的防滑旋钮结构做了细致的阵列纹理处理，还原了实际产品的操作触感设计细节。阀体表面的油口堵盖采用凸台加标识纹理的组合特征，分别对应不同的油路通口，清晰区分进油、回油与工作油口的位置，还原了实物的功能标识设计。材质渲染阶段，阀体主体采用哑光铸铁材质，调整材质的粗糙度与金属度参数，还原铸铁件表面的细微颗粒质感与哑光金属光泽；端部旋钮采用硬质工程塑料材质，添加细微的磨砂纹理提升真实感；油口堵盖采用黄铜材质，调整反射参数模拟铜件的温润金属光泽，不同材质的区分让模型的结构层次更加清晰。结构设计上完整还原了换向阀的内部流道逻辑，在建模时预留了阀芯与阀体的配合间隙，还原实际产品的装配公差要求，阀体上的连接螺栓孔、密封槽结构都做了1:1的比例还原，可直接用于装配模拟、干涉检查等工程场景。整体建模思路以功能性还原为核心，兼顾外观细节的真实度，既保证模型可用于液压系统的原理演示、装配教学，也可作为液压设备虚拟装配的标准元件使用，模型的所有特征均保留参数化属性，可根据不同的通径、压力等级需求快速调整尺寸参数，适配不同的设计场景。
