圆柱插针式有源蜂鸣器结构设计

　　在工业控制板卡、消费电子主板、小型仪器仪表的电路设计环节，蜂鸣器是最基础的声光反馈元件，承担着设备状态提示、故障报警、操作反馈的核心作用，很多刚入行的结构工程师在布局PCB时，往往只关注蜂鸣器的焊盘间距，忽略了本体高度、引脚伸出长度、出声孔位置对整机装配的影响，最终导致外壳装配干涉、出声效率打折、引脚焊接虚焊等问题，这个插针式圆柱蜂鸣器的三维模型，完全还原了量产通用款有源蜂鸣器的真实结构细节，能直接导入PCB布局软件、结构装配环境做干涉检查，省去了手动测绘建模的大量时间。

　　从实际应用场景来看，这类小尺寸圆柱蜂鸣器的适配范围极广，小到家用智能电表、燃气报警器的故障提示，中到PLC扩展模块、工业传感器的状态反馈，大到小型自动化设备的操作提示、门禁系统的应答反馈，都能看到它的身影，和贴片式蜂鸣器相比，插针式结构的焊接可靠性更高，抗振动性能更好，不会因为设备长期运行的振动出现脱焊问题，适合在工业现场、车载设备这类存在持续振动的工况下使用；和分体式引线蜂鸣器相比，直插结构不需要额外焊接引线，波峰焊就能完成装配，生产环节的加工效率更高，人工成本更低。

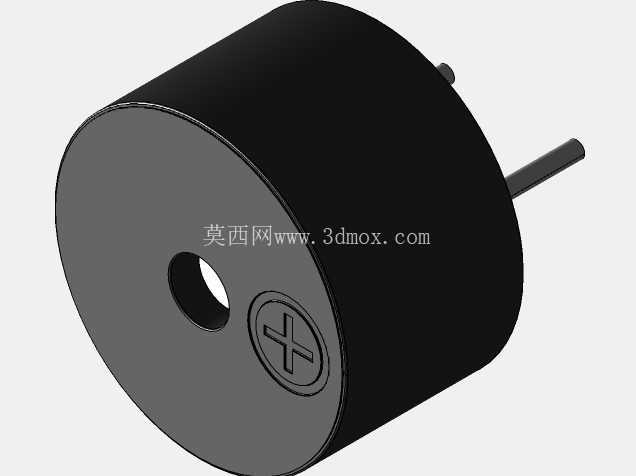

　　从功能特性来看，这款蜂鸣器属于有源驱动类型，不需要外部提供振荡信号，只要给引脚通入额定直流电压就能发出固定频率的提示音，电路设计环节不需要额外搭配振荡电路、驱动三极管，只需要串联一个合适阻值的限流电阻就能直接接入IO口控制，对硬件工程师的设计门槛极低。模型完整还原了端面的出声孔结构、极性标识凸点，两个插针的位置完全按照行业通用的引脚间距设计，引脚伸出本体的长度也符合波峰焊的工艺要求，不会因为引脚过长导致焊盘连锡，也不会因为引脚过短出现插装不到位的问题。本体侧面的黑色塑壳是阻燃PBT材质，端面的灰色盖板和塑壳采用超声焊接工艺封合，模型上也还原了超声焊接的压合边线细节，能直观看到壳体的封合位置，在做整机结构设计时，可以避开这个封合位置做压紧结构，避免长期受压导致壳体开裂、内部压电片移位的问题。

　　从设计思路层面拆解，这类通用蜂鸣器的结构设计核心是在有限的圆柱空间内，放下压电发声片、驱动振荡电路板、引脚导电结构，同时保证出声效率最大化。模型里的出声孔开在端面中心位置，正对内部压电片的振动中心，这个位置的出声效率最高，不会因为壳体遮挡导致音量衰减；极性标识的十字凸点做在出声孔旁的端面上，和正极引脚的位置对应，生产插装环节工人能快速识别极性，不会出现插反导致蜂鸣器不工作的问题；两个插针采用方形截面设计，和塑壳内部的定位孔过盈配合，装配后不会出现引脚晃动、移位的问题，波峰焊时引脚不会因为高温软化出现歪斜。

　　从外形尺寸与安装边界来看，这款蜂鸣器采用行业通用的圆柱外形，本体直径、高度都符合主流直插蜂鸣器的尺寸规范，两个引脚的中心距是通用标准尺寸，能直接适配市面上绝大多数PCB封装库，不需要重新制作封装。在做整机结构设计时，需要注意蜂鸣器本体上方要预留至少2mm的出声空间，不能直接贴紧外壳内壁，否则会堵死出声孔导致音量大幅下降；引脚伸出PCB背面的长度要控制在1.5-2mm之间，过长容易和背面的其他元件、外壳结构干涉，过短则焊接强度不足；如果设备需要做防水处理，蜂鸣器位置需要搭配防水透声膜，模型的端面平面度足够，能直接贴合透声膜，不需要额外做密封结构。另外要注意，蜂鸣器的安装位置要远离PCB上的发热元件，比如功率电阻、电源芯片，长期高温环境会加速塑壳老化，也会影响内部压电片的振动特性，导致发声频率偏移、音量下降。

　　很多结构工程师在选型时，往往只关注蜂鸣器的电压、音量参数，忽略了结构尺寸的匹配性，比如有的蜂鸣器本体高度偏高，装在薄型外壳的设备里会顶到外壳面板，有的引脚位置偏位，自动插件机无法识别插装，这个三维模型把所有结构细节都做了1:1还原，不管是做PCB布局的干涉检查，还是做整机外壳的结构避让，都能直接调用，不需要反复核对规格书的尺寸参数，能大幅减少设计阶段的错漏问题，避免试产阶段出现装配干涉的问题。
