吨包卸料钢架结构成套装置

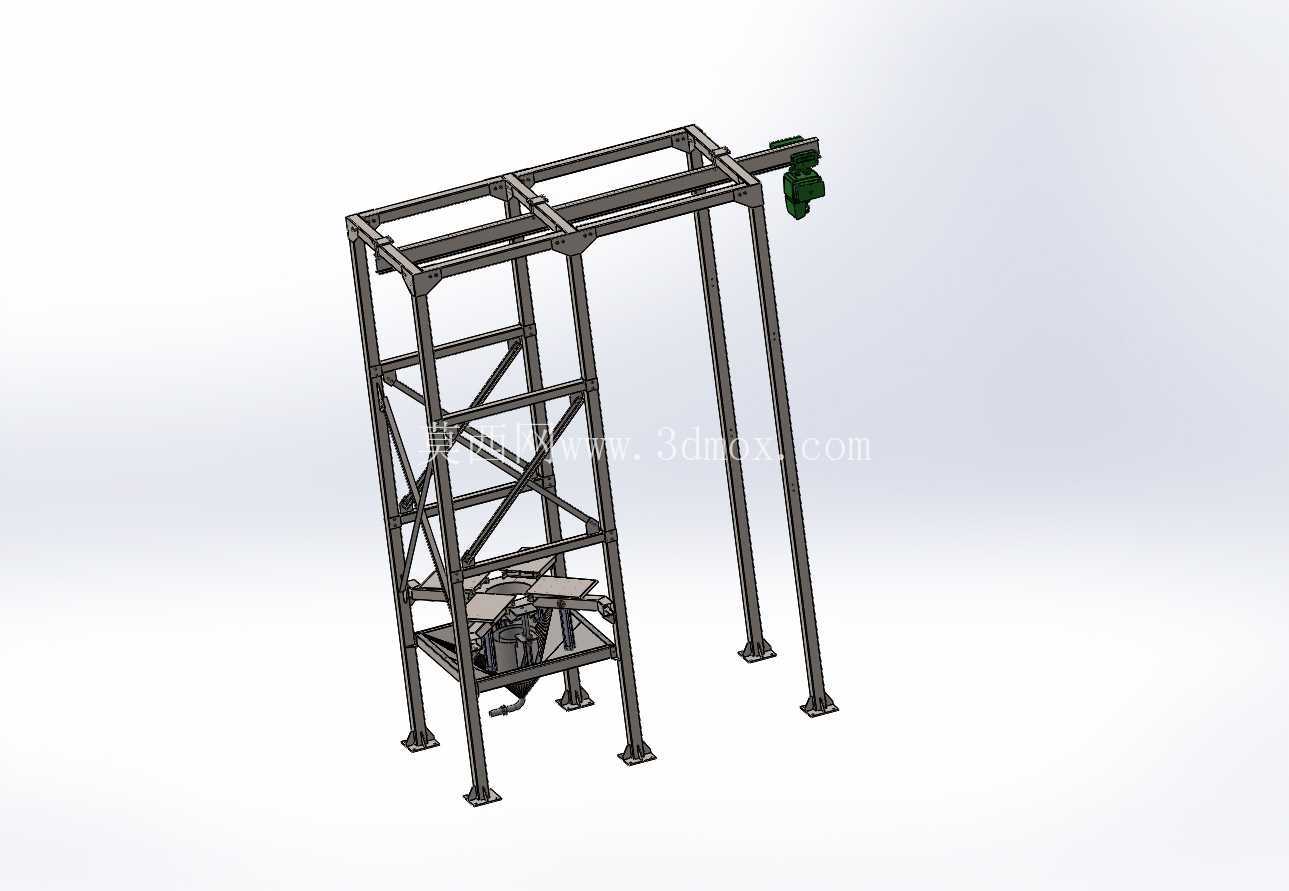

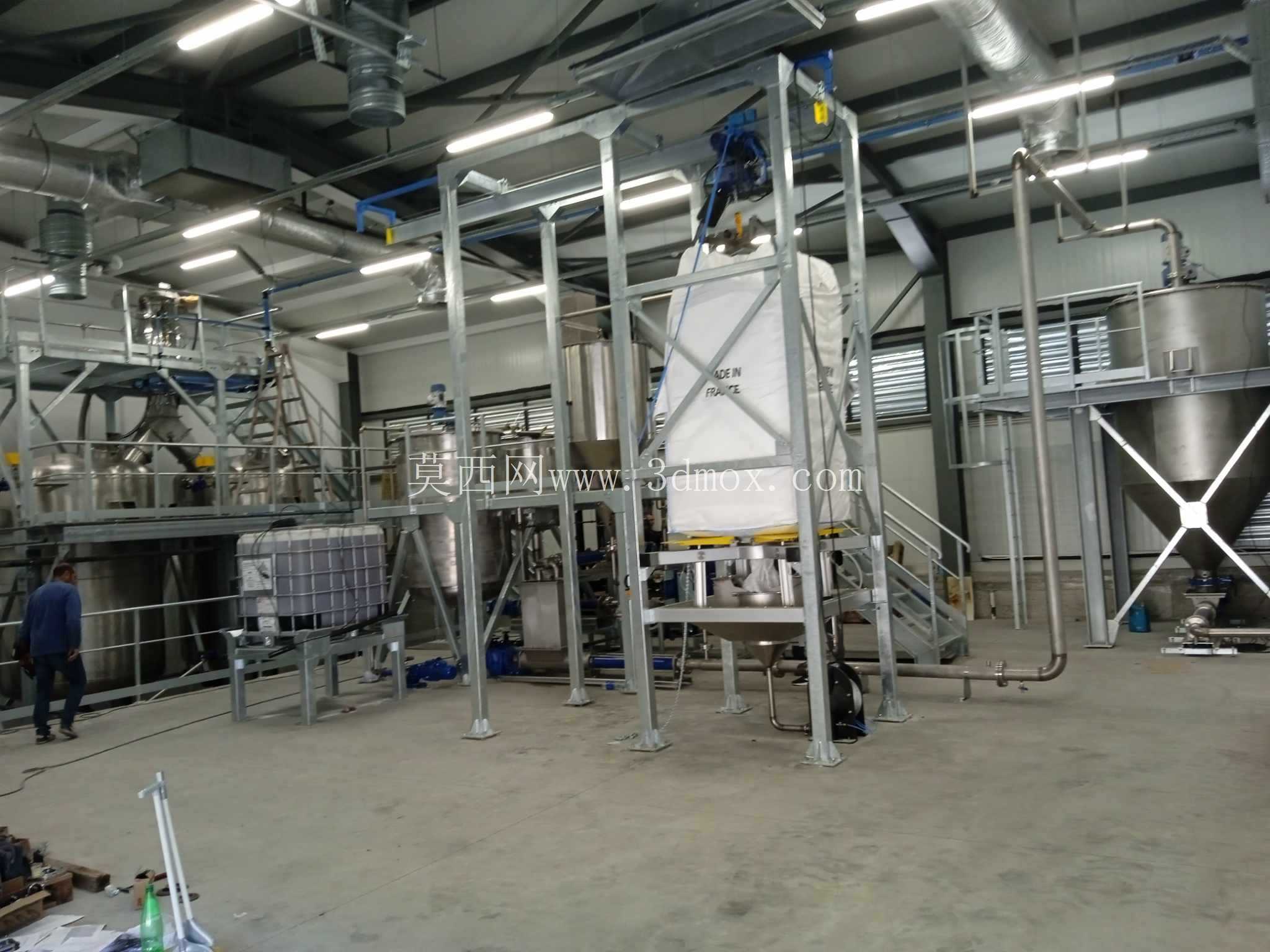

　　这套吨包卸料钢架结构装置，主要面向粉体、颗粒类散料的拆包卸料作业场景，常见于化工原料投料、食品添加剂输送、建材粉料预处理、粮食加工中转等生产环节，用来解决大袋包装物料开袋过程中粉尘外溢、人工投料劳动强度大、物料转运效率低的实际生产痛点。整套设备采用四柱式龙门钢架作为主体承载结构，框架主体选用标准型钢焊接成型，立柱底部设计有带地脚螺栓孔的安装底板，可直接通过膨胀螺栓或化学锚栓固定在硬化混凝土地面上，安装时需保证四个立柱安装面的平面度误差控制在2mm以内，避免框架受载后出现偏载应力集中的问题。

　　框架顶部设置有双梁行走轨道，配套电动葫芦作为吨包的起升机构，轨道延伸长度覆盖吨包上料位与下方卸料位的作业区间，葫芦的额定起升载荷按照常规1吨吨包满载工况设计，起升高度预留足够的吨包悬挂、松袋操作空间，作业时可直接将叉车转运来的整包吨包从地面起吊至卸料工位，无需人工搬运抬升。框架中部设置有交叉斜撑加强结构，用来抵消起吊作业时的横向摆动载荷，避免框架在频繁起停作业时出现共振晃动，斜撑与主立柱、横梁之间采用全焊透角焊缝连接，焊后需做去应力处理，防止长期受载后焊缝开裂。

　　框架下部集成了吨包承托与破料卸料结构，承托格栅采用耐磨钢板拼接制作，格栅间隙根据常规吨包的出料口尺寸设计，既可以承托吨包底部避免吨包下坠拉扯吊袋，又能让破开后的物料顺利落入下方的出料料斗。料斗部分采用锥斗结构，锥角设计参考散料的安息角参数，针对流动性差的易架桥粉料，锥斗侧壁还预留了振动器安装位，可根据实际输送物料的特性加装气动或电动振动器，破除物料架桥堵塞的问题。设计过程中优先考虑了作业的安全性与维护便捷性，框架侧面预留有爬梯与检修平台的安装接口，后期可根据现场需要加装防护栏与检修通道，方便操作人员定期检查葫芦运行状态、更换易损的吊具配件；起升机构的供电线缆采用拖链布设，沿横梁轨道侧边固定，避免线缆垂落干扰吨包起吊作业。

　　整套装置的安装边界需要结合现场的投料口位置确定，设备中心需与下方的输送设备或储料仓进料口对中，偏差不超过5mm，防止物料下落时出现偏载撒料；钢架的外围净空需要预留至少1.2米的操作通道，方便吨包挂袋、操作人员开袋作业，同时要保证叉车进出上料位的转弯半径足够，避免叉车作业时碰撞钢架立柱。针对有粉尘控制要求的作业场景，这套钢架结构还预留了除尘接口，可在卸料位周边加装密封软连接与除尘吸风口，对接车间中央除尘系统，控制开袋卸料过程中的粉尘扩散，满足职业健康防护的相关要求。结构设计时所有型钢的选型都经过载荷校核，满载起吊时框架的最大挠度控制在跨度的1/1000以内，保证长期重载作业下结构不会出现永久性变形；所有外露的钢结构表面都做了除锈喷塑处理，可适应多数车间的潮湿、轻度腐蚀工况，若用于有强腐蚀物料的卸料场景，还可将接触物料的部件更换为不锈钢材质，钢架表面做防腐涂层加强处理。
