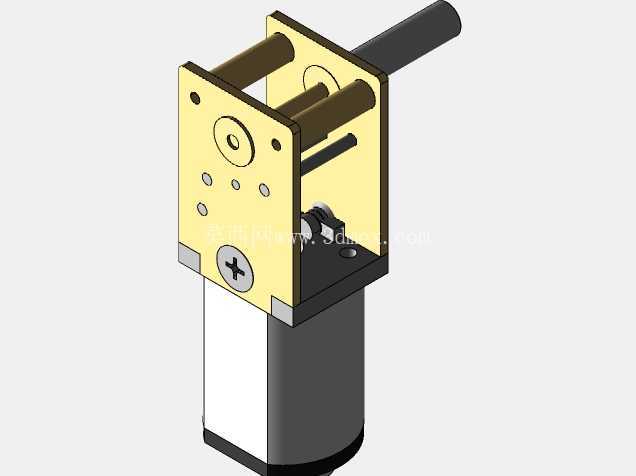

N20微型直角蜗轮减速变速箱结构

　　这款微型直角减速传动结构，核心适配小功率直流微电机的动力换向与降速增扭需求，在小型智能硬件、桌面级自动化装置、便携机电产品里的应用场景十分广泛，比如小型智能门锁的锁舌驱动模块、桌面云台的角度调节机构、迷你智能小车的动力输出单元、微型电动阀门的执行端传动，都能见到这类结构的身影。不同于常规同轴减速箱的输出轴与电机轴同轴线布局，这款结构采用直角输出设计，能在有限的安装空间里完成动力传输方向的90度转向，大幅压缩动力单元的轴向安装尺寸，很多对安装空间的轴向长度有严格限制、却允许横向拓展布局的小型设备里，这种直角传动结构是解决布局矛盾的核心方案。

　　从功能特性来看，该结构采用蜗轮蜗杆传动副作为核心减速机构，蜗轮蜗杆本身具备大减速比、反向自锁的特性，单级传动就能实现较高的减速比，不需要叠加多层行星齿轮或者直齿轮组，就能把微型直流电机每分钟数千转的高转速降低到适合终端负载的低转速区间，同时把电机输出的小扭矩放大数倍甚至数十倍，足够驱动小型终端负载完成动作；反向自锁的特性则可以在电机断电后，避免输出轴受外部负载作用发生反转，不需要额外加装刹车或者锁止结构，就能保持终端负载的位置固定，比如用在小型升降机构、角度调节机构上时，断电后不会出现负载滑落、位置偏移的问题，能有效简化配套设备的结构设计。

　　从设计思路上看，这款结构的外部安装边界完全参照市售同规格直角减速电机的通用安装尺寸做还原，安装板上的定位孔、输出轴的伸出长度与轴径、电机本体与减速箱的连接定位尺寸，都匹配行业通用的安装规范，结构设计人员在做设备选型或者配套结构设计时，可以直接参照该模型的尺寸完成安装位、避让空间的设计，不需要反复测绘实物尺寸。建模过程中优先保证外部装配尺寸的准确性，安装板的厚度、输出轴中心到安装面的高度、电机尾部的伸出长度、固定螺丝孔的孔位间距这些直接影响装配的尺寸都做了精准还原，能直接用于设备的整体装配干涉检查、安装空间校核；内部齿轮副的具体参数因为不同厂家的减速比定制需求存在差异，没有做完全的参数化还原，设计人员可以根据自身需要的减速比、输出扭矩需求，匹配对应参数的蜗轮蜗杆齿轮副完成内部结构的细化设计。外形尺寸方面，这款减速箱整体结构十分紧凑，减速箱部分的方形安装板边长仅二十余毫米，搭配的直流微电机直径在10毫米左右，整体重量轻、占用空间小，非常适合对重量、体积有严格限制的便携类、穿戴类、小型桌面类机电产品。安装边界上，安装板上预留的多个固定孔位支持正面螺丝锁付固定，输出轴为单轴伸出设计，轴端可以根据需求搭配齿轮、摇臂、联轴器等不同传动零件，适配不同的终端负载连接需求；电机与减速箱的连接采用定位止口加螺丝固定的方式，装配同轴度有保障，运行过程中不会出现偏心抖动的问题。

　　在实际选型应用中，这类微型减速箱的输出扭矩通常能满足数百毫牛米级别的负载驱动需求，运行噪音低、传动平稳，适合对运行静音效果有要求的家用小型智能设备；因为采用蜗轮蜗杆传动，传动过程中存在一定的摩擦损耗，不适合长时间连续高负载运行，通常用于间歇动作的传动场景，设计人员在选用时需要结合实际的负载工况、运行频率、工作环境温度，匹配对应参数的润滑方案与齿轮材质，保证结构的使用寿命。做配套结构设计时，需要注意给输出轴的转动预留足够的避让空间，同时要考虑电机接线端的出线空间，避免装配后出现线材挤压、输出轴与周边结构剐蹭的问题；安装固定时要保证安装面的平面度，避免锁付螺丝后减速箱壳体发生形变，导致内部齿轮卡滞、运行阻力增大的问题。
