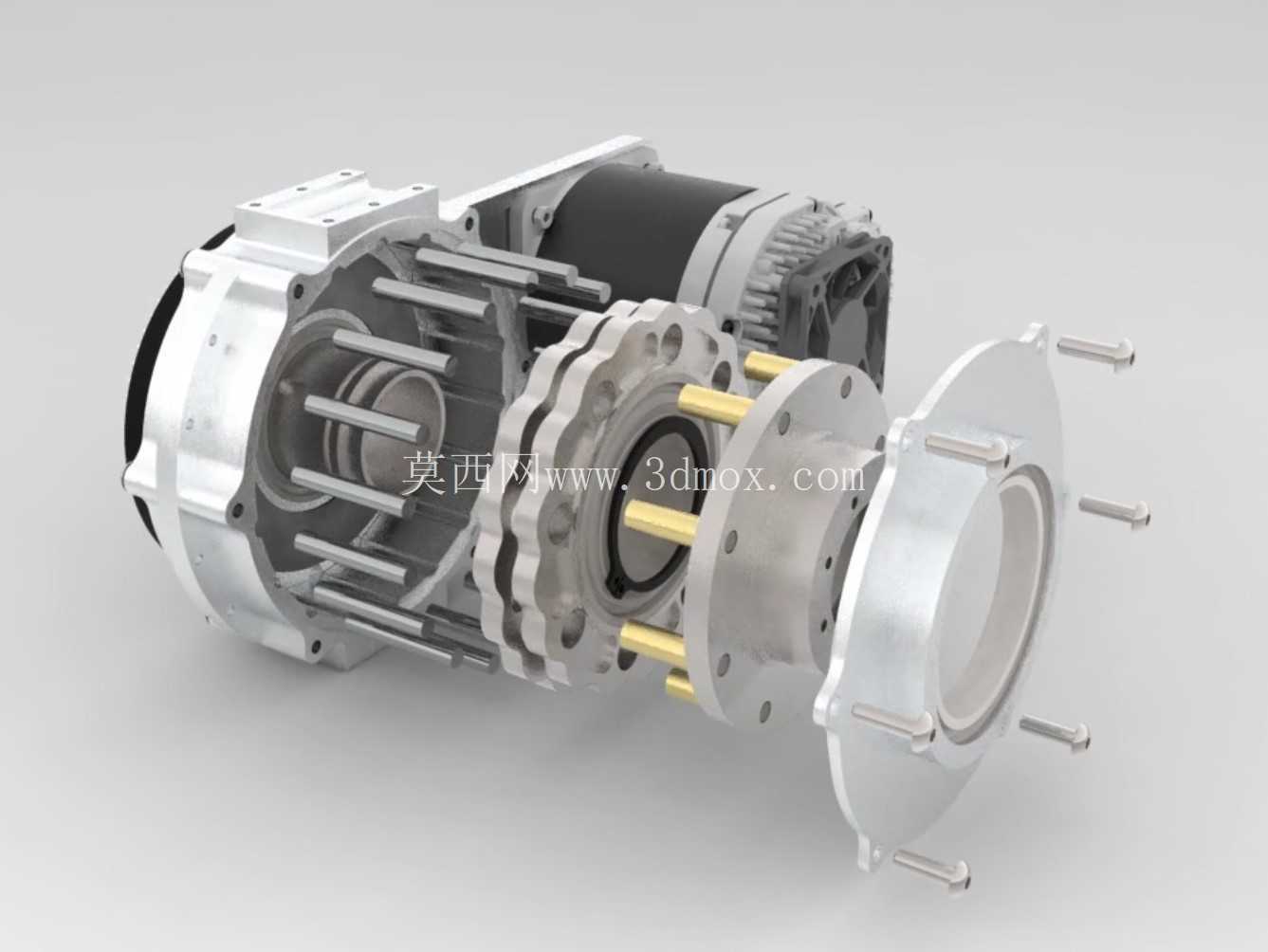

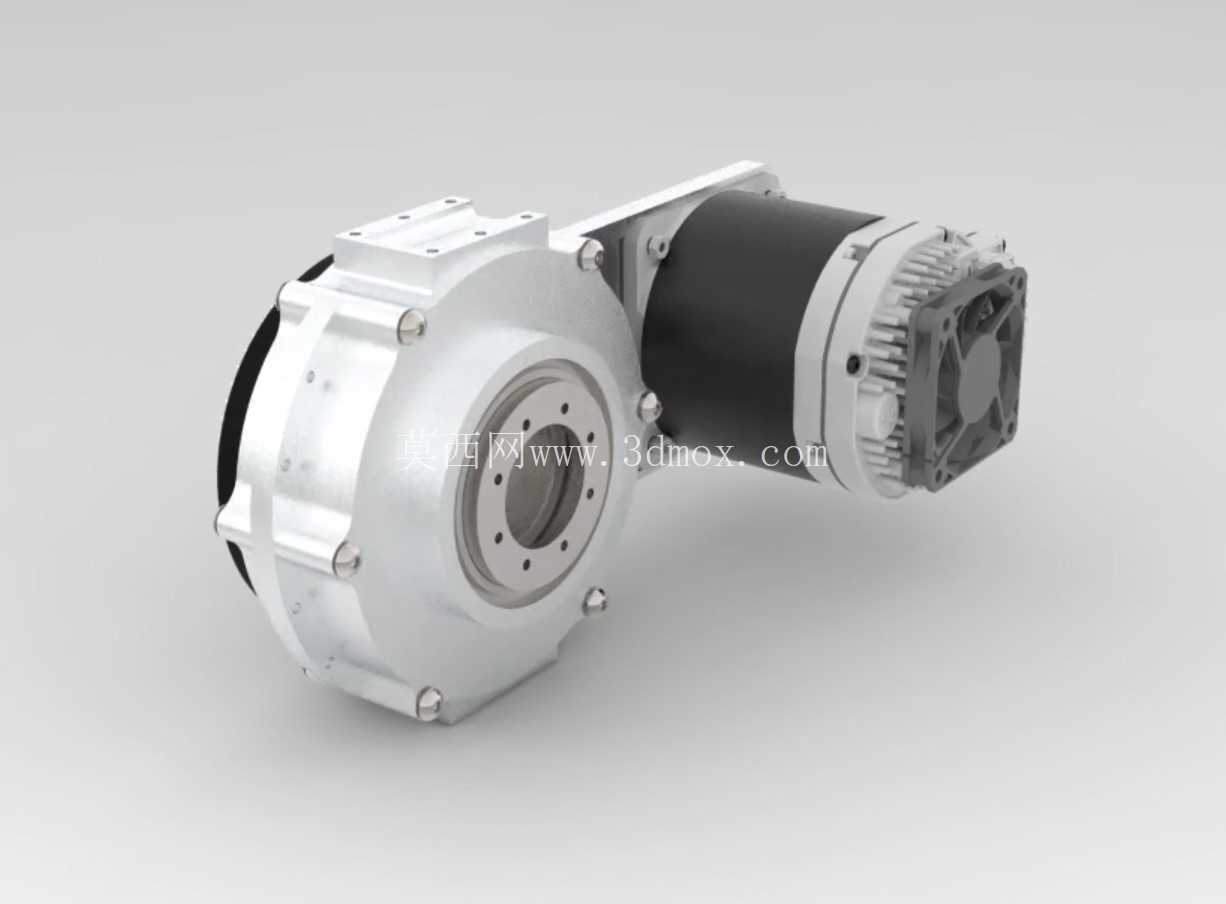

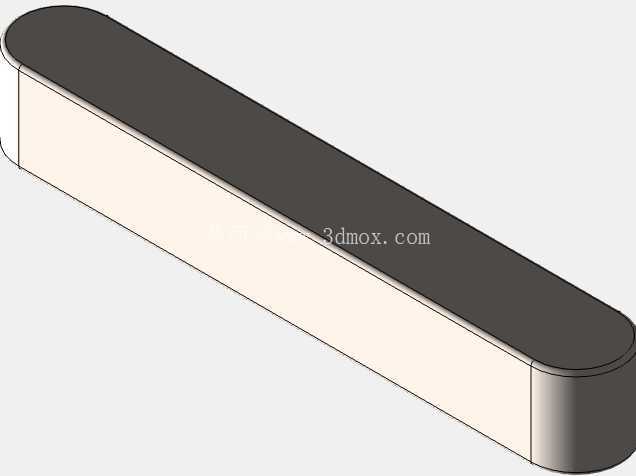

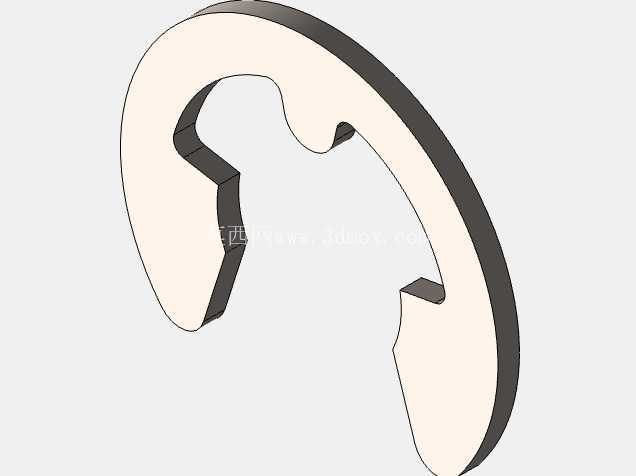

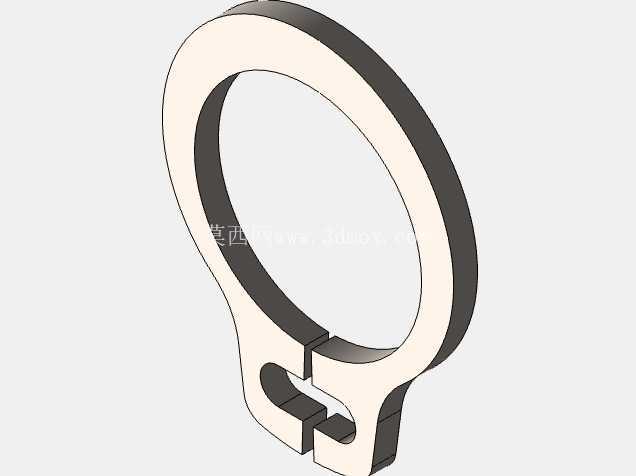

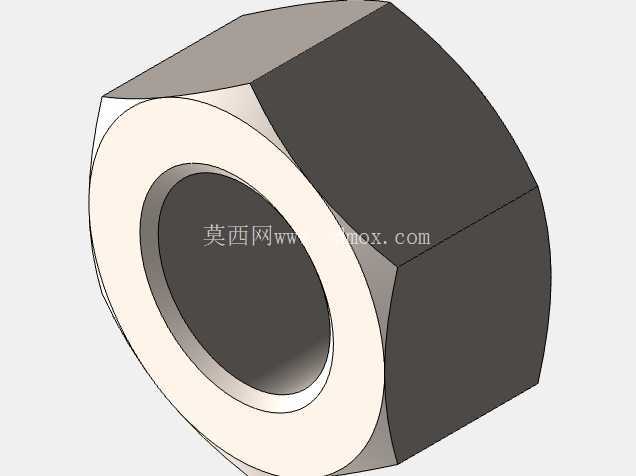

这款摆线驱动伺服结构,核心面向工业机器人关节、精密回转工作台、自动化转位单元这类对传动精度、回差控制、负载刚度有严苛要求的应用场景,区别于常规谐波传动的柔轮疲劳短板,摆线针轮传动结构在重载冲击工况下的寿命表现更稳定,适合中高负载协作机器人、AGV驱动轮、精密变位机的动力输出端使用。从结构布局来看,驱动单元采用伺服电机与摆线减速段直连集成的设计,省去了额外的联轴器转接结构,电机输出轴直接对接摆线传动的输入偏心段,大幅压缩了整体轴向安装尺寸,能适配机器人关节内部紧凑的安装空间,避免传统分体式电机加减速机的布局带来的悬臂负载问题,提升关节整体的结构刚性。传动部分采用摆线轮与针齿壳内针齿啮合的结构,相比渐开线齿轮传动,多齿啮合的特性让传动过程中同时参与受力的齿对数更多,单位体积下的承载能力更强,抗冲击过载的表现更优,同时啮合间隙可以通过结构配做控制在极小范围内,能满足机器人关节反复正反转时的定位精度要求,不会因为回差过大导致末端轨迹偏移。输出端采用法兰式结构,安装止口与输出端面的形位公差在设计时做了严格约束,端面跳动与径向跳动控制满足精密传动的安装要求,用户在对接负载端连接件时,可以直接通过止口定位、螺栓锁紧的方式完成装配,不需要额外做同轴度校正,降低现场安装调试的难度。
电机段采用集成式编码器后置的布局,编码器与电机转子同轴安装,能实时反馈输出端的位置与转速信息,配合驱动器实现闭环控制,电机外壳的散热筋结构沿轴向均匀分布,在设备连续运行时能通过自然对流或者强制风冷带走绕组产生的热量,避免长时间高负载运行下的电机过热退磁问题。安装边界方面,整个驱动单元的径向最大尺寸集中在摆线减速段的壳体位置,电机段外径略小于减速段壳体,安装法兰上的连接孔采用圆周均布设计,适配不同规格的机器人关节臂安装接口,用户在做结构适配时只需要匹配安装止口直径、螺栓孔分布圆直径以及输出轴法兰的连接尺寸即可,不需要对原有臂体结构做大幅度修改。
从设计思路上,这款结构优先考虑了集成化与刚性需求,将电机、减速传动、位置反馈三个功能模块整合在同一轴线上,减少了中间传动环节带来的间隙与刚度损失,壳体采用一体化铸造成型后做精加工处理,保证各轴承安装位的同轴度,避免装配后因为轴承不同心带来的传动卡滞、噪音过大、磨损加快等问题。在实际设备选型中,这类摆线驱动伺服常用来替代同规格的谐波减速器搭配伺服电机的方案,在冲压自动化上下料机械手的关节、重载AGV的转向驱动单元、光伏设备的硅片转台等场景下,其抗冲击能力与长寿命特性可以有效降低设备的后期维护频次,避免因为传动部件失效导致的产线停机。

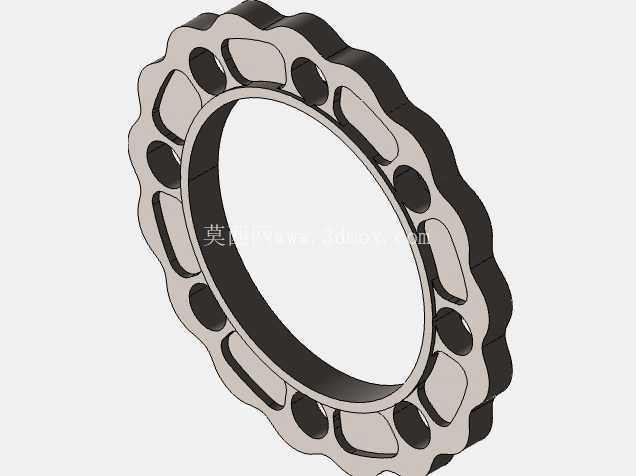

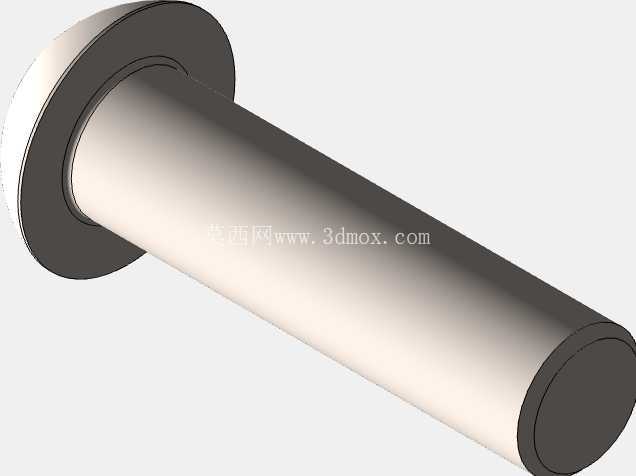

结构细节上,摆线轮的齿形采用修正摆线设计,在保证啮合重合度的同时降低了加工难度,针齿采用销式结构,装配时可以通过选配针齿直径的方式来调整传动侧隙,满足不同应用场景对回差的要求,从无回差的精密定位场景到允许微小侧隙的普通传动场景都能适配。输入端的偏心轴承采用重载滚针轴承结构,能承受摆线轮传动过程中产生的径向交变载荷,避免长期运行后轴承磨损导致的传动精度下降,输出端的支撑轴承采用一对角接触球轴承背对背安装的方式,同时承受径向载荷与倾覆力矩,当负载端存在偏载力时,轴承结构能提供足够的支撑刚度,避免输出轴出现偏摆,保证传动精度的稳定性。整个驱动单元的外部走线采用侧面出线的方式,线缆接口位置做了密封处理,能适配车间内多粉尘、少量切削液飞溅的工业环境,不需要额外增加防护外壳就能满足IP54左右的防护等级要求,适合在一般工业环境下长期连续运行。
