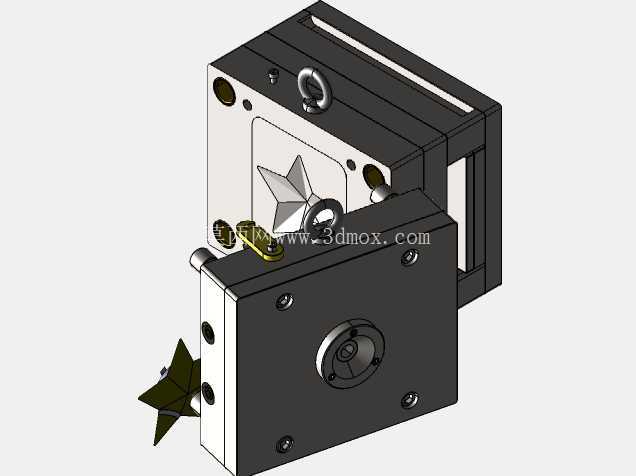

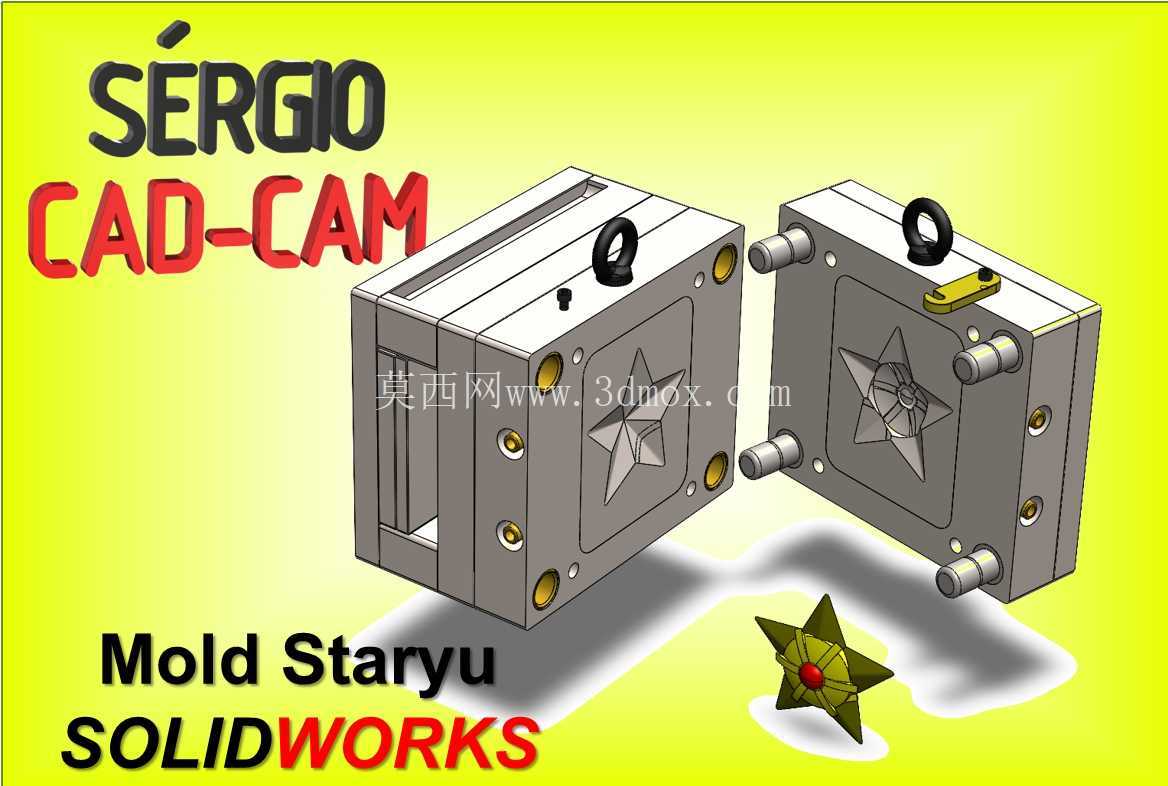

宝可梦海星星造型注塑模具结构设计

　　这套模具针对带中心嵌件的星形立体塑件开发，对应文创周边、潮玩手办类小尺寸塑胶制品的量产场景，适配卧式注塑机安装使用，模架采用标准两板模结构，整体安装边界控制在常见120吨级注塑机的拉杆间距范围内，无需额外改装设备即可上机生产。从分型面设计来看，模具沿星形塑件的最大轮廓面做拆分，动定模分别加工出对应星形尖角、表面立体纹理的型腔，每个尖角位置都单独做了排气槽布局，避免注塑填充时尖角处困气导致的缺胶、烧焦问题，中心位置预留了金属嵌件的安装定位柱，合模前可将带装饰效果的金属圆珠嵌件精准放置在定位结构上，合模后嵌件不会被料流冲偏，保证成型后塑件中心装饰件的位置度符合外观要求。

　　浇注系统采用侧浇口进料，浇口位置选在星形塑件的其中一个尖角侧面，成型后浇口残留可通过简单手工修剪去除，不会破坏塑件正面的立体纹理与外观面，流道采用圆形截面设计，减少料流传输过程中的压力损失，适配PP、ABS等常见热塑性塑胶材料的注塑工艺参数范围。冷却系统围绕型腔做环绕式水路布局，动定模两侧都设置了独立的冷却回路，水路距离型腔表面的距离保持均匀，避免出现局部冷却不均导致的塑件翘曲、收缩痕问题，针对星形塑件壁厚不均的尖角与中心区域，还在对应位置调整了水路间距，保证整个塑件冷却速率一致，成型周期可控制在小尺寸文创模具的常规区间内。

　　导向定位结构采用标准导柱导套配合，在模架四个角部分别设置，同时在型腔周边额外增设了精定位锁块，避免长期生产后动定模出现偏移，导致星形塑件的轮廓错位、分型面飞边超差，吊环孔设置在模架顶部的重心位置，方便模具吊装上机与拆装维护。顶出系统采用顶针顶出布局，顶针分布在星形塑件的每个加强筋位置与中心嵌件周边，顶出时受力均匀，不会顶穿塑件表面或导致塑件顶白变形，复位杆配合弹簧实现合模前的顶出机构预复位，避免合模时顶针与型腔结构发生碰撞。

　　这套模具的设计思路兼顾了文创类塑件的外观要求与量产稳定性，针对星形多尖角的特殊造型，在填充、排气、冷却、顶出各个环节都做了针对性的结构优化，既保证塑件表面的立体纹理能够完整复刻，也能满足批量生产时的模具寿命与成型效率要求，安装时只需匹配对应注塑机的定位圈尺寸、锁模孔位置，接通冷却水路与浇注口即可完成上机调试，适合小批量潮玩周边、定制塑胶礼品的生产场景使用。
