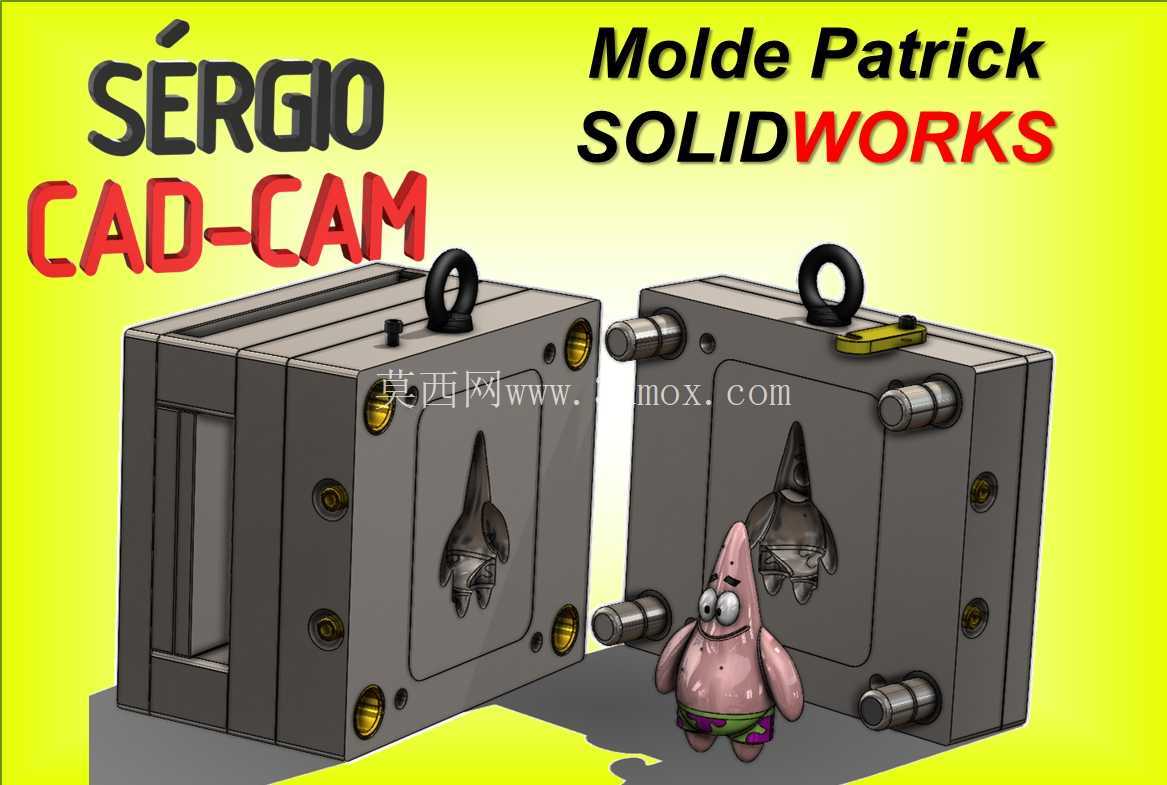

派大星造型聚合物注塑模具结构设计

　　这套模具针对卡通形象类聚合物注塑制品开发，核心应用场景覆盖潮玩手办量产、IP衍生周边注塑加工、小型文创塑料制品批量生产领域，区别于常规工业结构件注塑模，其型腔轮廓完全匹配派大星的立体曲面造型，需兼顾外观面无熔接痕、无顶白缺陷的成型要求，同时满足小批量多批次的柔性生产需求。从实际生产用途来看，该模具安装在常规卧式注塑机上即可完成成型作业，通过动定模合模形成封闭型腔，熔融聚合物经浇注系统填充后，经保压、冷却阶段固化成型，开模后通过顶出机构将制品从型腔中脱出，可连续完成单腔制品的注塑循环，适配PP、ABS等常用热塑性注塑原料的成型工艺参数。

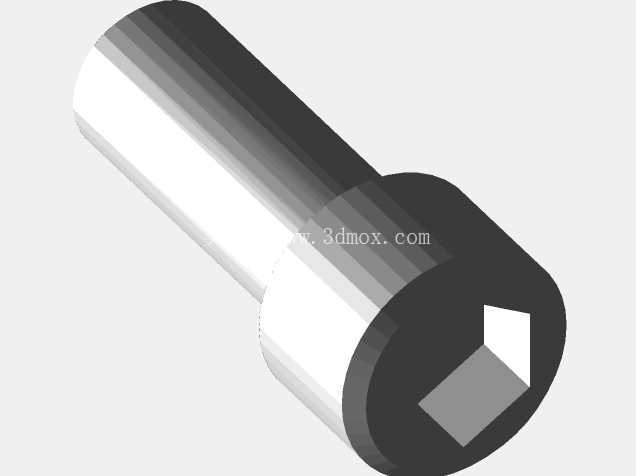

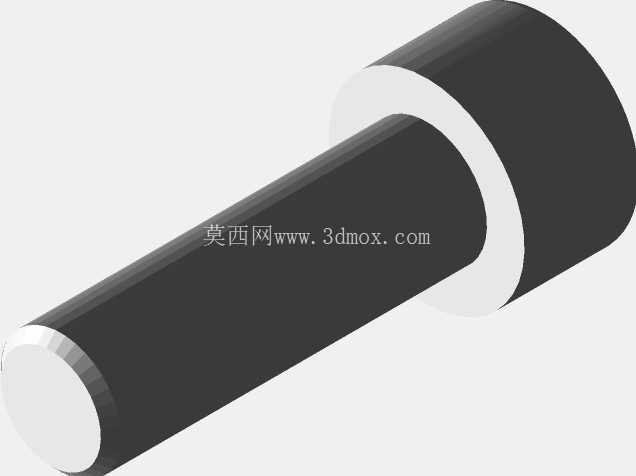

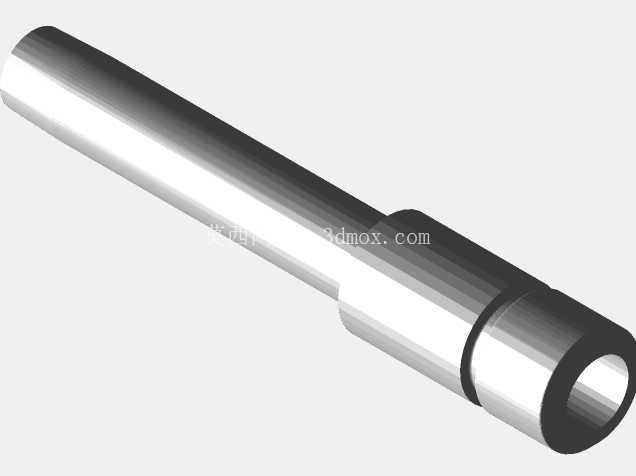

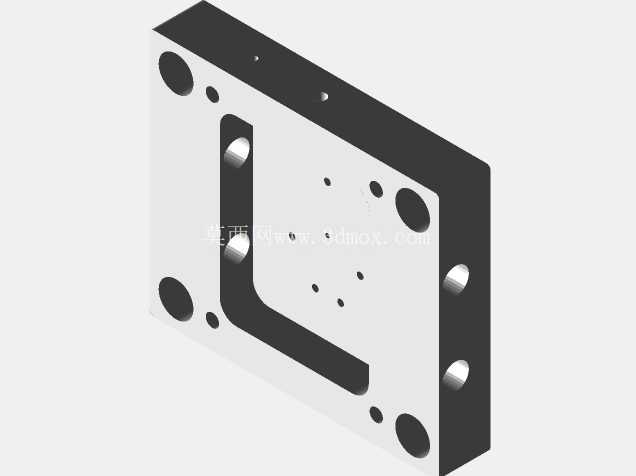

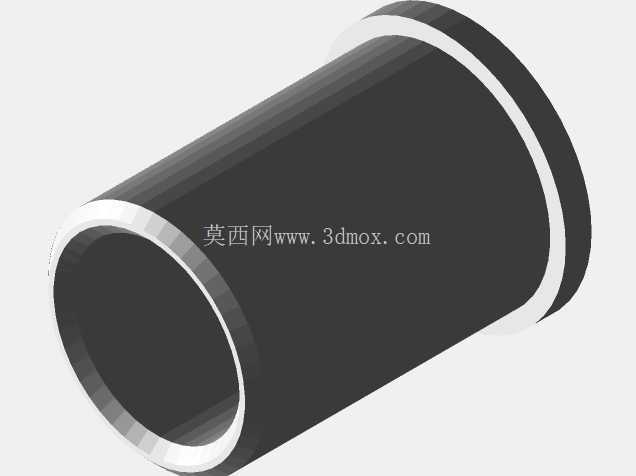

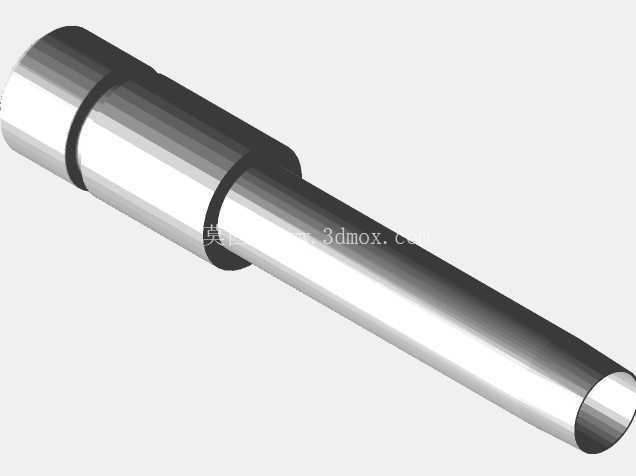

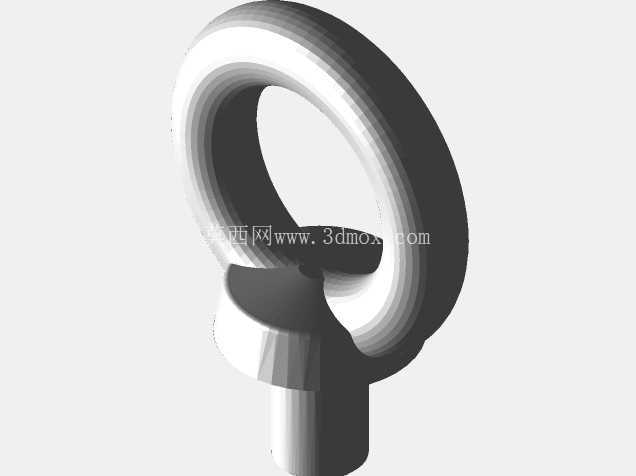

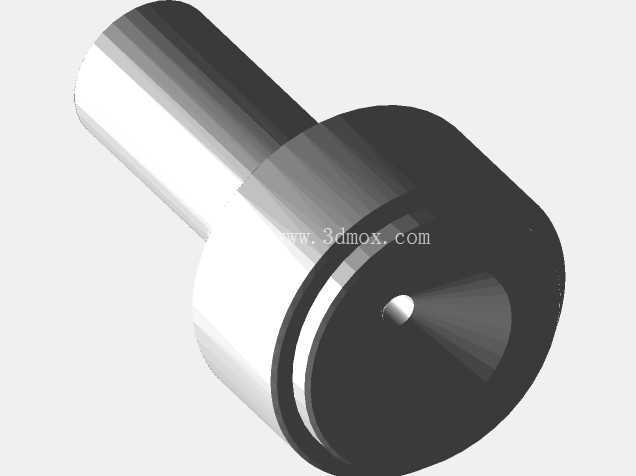

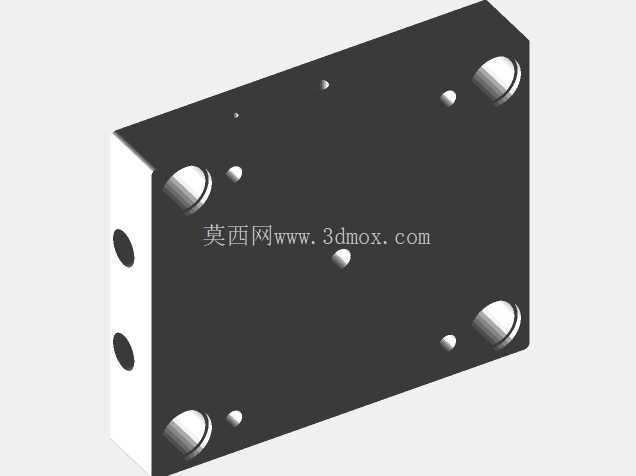

　　功能特性层面，模架采用标准两板模结构，导柱导套设置在模架四角，合模时提供精准导向，避免动定模错位导致的型腔错边问题；定模侧设置浇口套，对接注塑机射嘴，主流道开设在定模镶块中心，分流道采用圆形截面设计，减少熔体流动阻力，浇口选用侧浇口形式，开设在制品底部非外观面位置，成型后浇口残留易修剪，不会破坏卡通造型的外观完整性。型腔镶块采用整体式加工，动定模型腔分别对应派大星造型的正反曲面，曲面加工精度控制在0.02mm以内，合模后分型面贴合间隙小于0.01mm，避免成型时出现飞边缺陷；冷却回路采用随形布置方式，在型腔镶块内部距离型腔壁12mm位置开设环形冷却水道，水道直径8mm，接入恒温冷却水后可保证型腔各区域温度均匀，将制品冷却时间控制在15s以内，缩短整体成型周期。脱模机构设置在动模侧，针对派大星造型的不规则曲面，顶杆分布在制品底部平面、肢体连接处等受力均匀位置，顶杆直径选用6mm规格，顶出行程设置为40mm，顶出时受力均衡，避免顶出过程中制品出现变形、顶白问题；模具顶部设置吊环孔，方便模架吊装转运，侧面设置锁模块，合模后可锁定动定模位置，避免吊装运输过程中模架分开磕碰型腔表面。

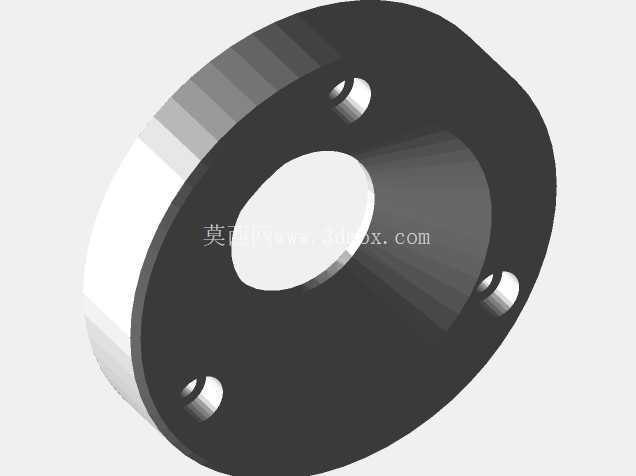

　　设计思路上，首先对派大星的立体造型进行分型面规划，沿着造型最大轮廓线设置分型面，保证开模时制品可顺利留在动模侧，避免粘定模问题；针对造型上的细小凸起、凹陷特征，在镶块上采用局部镶嵌的小镶件结构，既方便加工时的刀具避让，也便于后续生产中出现磨损时快速更换，降低模具维护成本。排气槽开设在分型面熔体最后填充的位置，槽深0.02mm，可在熔体填充时快速排出型腔内的空气，避免制品出现烧焦、缺胶缺陷。安装边界方面，模架整体长宽尺寸为300mm×300mm，闭合厚度为280mm，适配锁模力100T以上的卧式注塑机安装，定位圈直径为100mm，与注塑机定模板定位孔精准配合，浇口套球面半径为SR18mm，匹配常规注塑机射嘴尺寸，顶棍孔设置在动模座板中心位置，对接注塑机顶出机构，无需额外改装即可直接上机安装调试。实际生产调试时，需根据原料特性调整熔体温度、注射压力、保压时间参数，针对卡通造型的薄壁区域适当提高注射速度，保证熔体填充完整，同时控制冷却水流速，避免型腔局部温度过低导致制品出现内应力，影响后续表面喷涂、移印等二次加工工序。这套模具的结构设计逻辑同样可复用在其他不规则曲面造型的注塑制品开发中，尤其是文创、潮玩类外观要求较高的制品，通过合理的分型面规划、随形冷却布置、均衡顶出设计，可在保证成型质量的前提下提升生产效率，降低量产不良率。
