两板结构塑料铲注塑成型模具

　　这套两板结构注塑模具面向日用塑料制品量产场景开发，配套成型制品为小型手持塑料铲，这类制品广泛应用于家居清洁、园艺松土、食品分装、儿童玩沙、厨房食材处理等多个民用场景，模具整体采用注塑行业通用的标准两板模架架构，整体结构简洁紧凑，没有复杂的侧向抽芯与多次顶出机构，模具开合模动作路径短，量产过程中故障点少，维护调试门槛低，非常适配中小批量民用塑料制品的注塑生产需求。

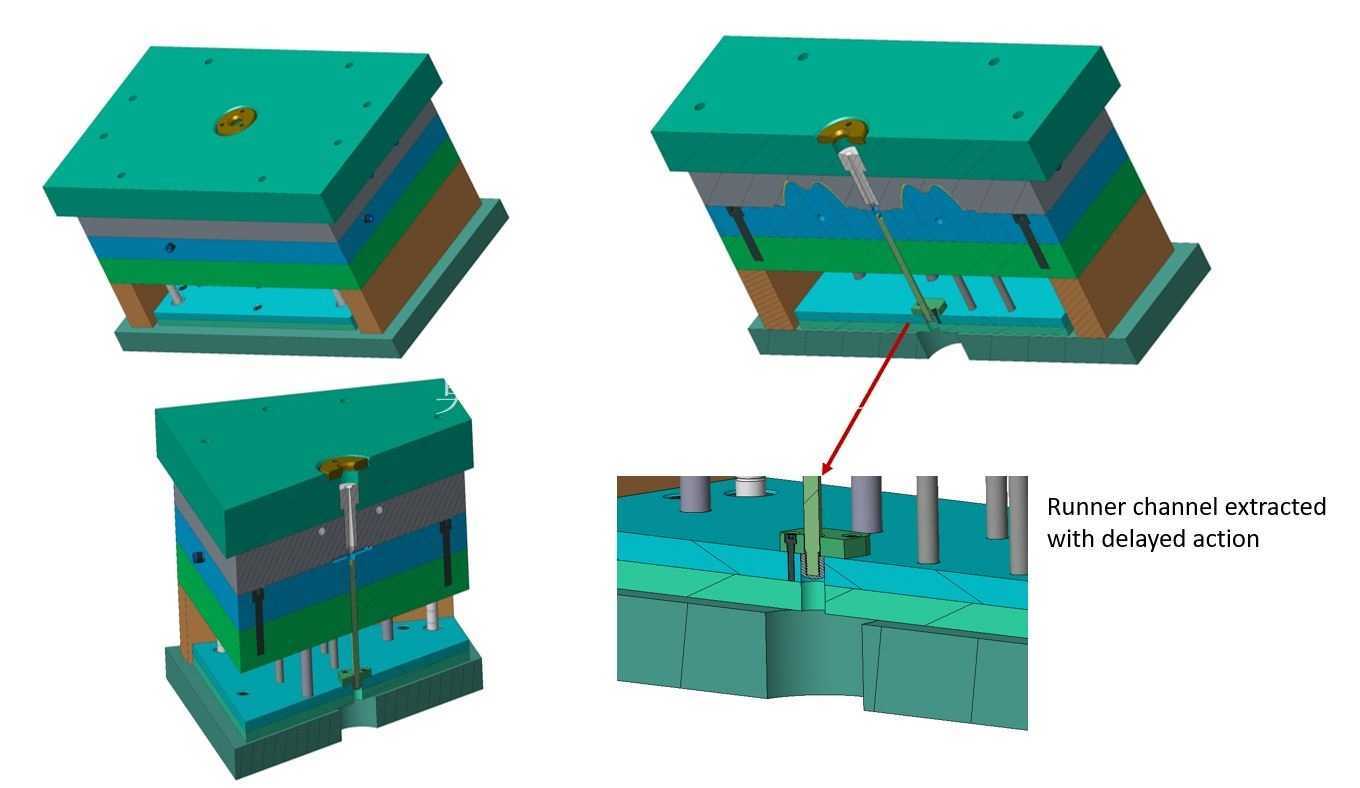

　　从模具整体布局来看，整套模架沿开模方向分层堆叠，自上而下依次为定模固定板、A板（型腔板）、B板（型芯板）、顶出面板、顶出底板、动模固定板，各层板件之间通过导柱、导套完成合模导向，合模过程中导柱先进入导套完成对位，避免型腔与型芯发生错位擦伤，保证成型制品的壁厚均匀，不会出现飞边、错模缺陷。模具的浇注系统采用主流道直连分流道的侧浇口布局，熔融塑料从注塑机喷嘴进入主流道衬套后，沿分流道均匀分配到两个型腔的进料位置，本模具采用一模两腔布局，两个成型腔对称分布在模具中心两侧，分流道长度、截面尺寸完全一致，保证熔融塑料充模时两个型腔的填充压力、填充速度、填充时间完全同步，成型后的两个塑料铲制品重量偏差、内应力水平、收缩率保持高度一致，大幅降低量产时的不良品率。

　　冷却回路的设计围绕型腔与型芯的成型区域均匀排布，在A板对应塑料铲铲面的背面、B板对应铲体加强筋的位置分别开设直通式冷却水孔，冷却水孔距离成型面的间距控制在冷却管径的2.5~3倍，回路走向避开导柱、回程杆、紧固螺丝等干涉零件，注塑生产过程中通入恒温冷却水，可快速带走熔融塑料固化释放的热量，缩短制品冷却定型时间，同时避免模具局部温度不均导致制品出现翘曲变形、表面缩痕。顶出系统采用均匀分布的圆顶针布局，顶针位置选在塑料铲成型后不影响外观的非装配面、铲体边缘与加强筋交汇处，顶出过程中顶出面板带动所有顶针同步向前动作，顶出力均匀分散在制品整个接触面上，不会因为局部顶出力过大顶穿制品、留下明显顶白痕迹，开模后制品随动模侧移动，在顶针作用下自动脱离型芯，后续可由人工或者机械手取出成品，合模时回程杆带动顶出机构精准复位，为下一次注塑循环做好准备。

　　设计阶段优先选用市面通用的标准模架与标准零配件，模架的长宽尺寸、板件厚度、导柱导套规格、顶针直径、紧固螺丝尺寸全部采用行业通用标准件，不需要单独定制特殊加工件，模具加工阶段仅需要对型腔、型芯的成型曲面进行数控铣削、抛光处理，其余板件下料、钻孔、攻丝工序都可按照标准工艺快速完成，大幅缩短模具制造周期，后期量产过程中如果出现导套磨损、顶针弯折、弹簧失效等易损件故障，维修人员可以直接采购同规格标准件快速更换，不需要停机等待定制零件，有效降低设备运维成本。

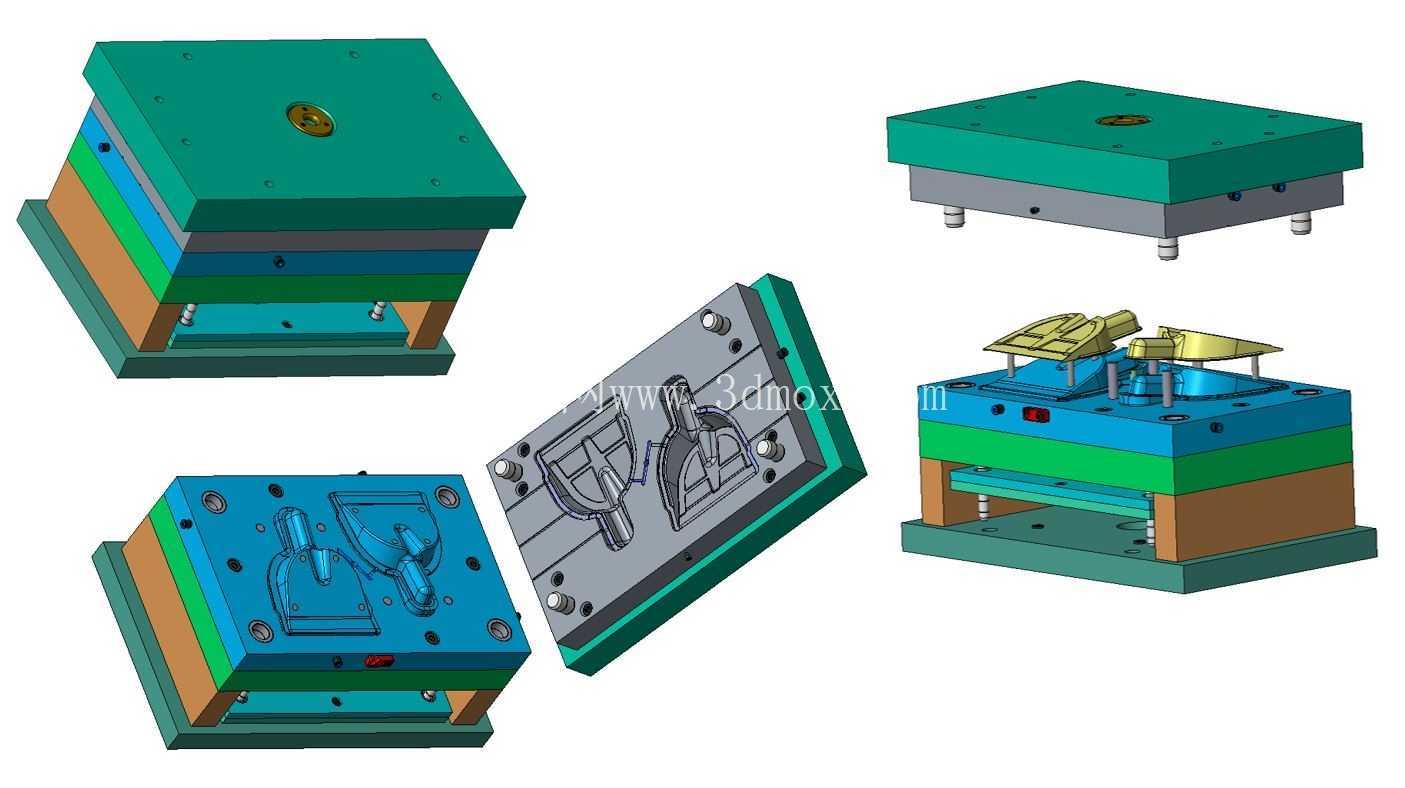

　　成型部分的型腔曲面完全匹配塑料铲的成品外形，铲面的弧形过渡、边缘圆角、手持部位的防滑纹理、背部加强筋的凸起结构都在型芯、型腔上做了对应加工，设计时提前考虑PP、PE这类常用民用塑料的成型收缩率，在三维建模阶段就对成型尺寸做了预补偿，保证注塑冷却收缩后的成品尺寸符合使用要求。模具的整体安装边界完全适配常规吨位的卧式注塑机，定模侧的定位环尺寸匹配注塑机定模板的中心定位孔，主流道衬套的进料口弧度匹配注塑机喷嘴头尺寸，动模、定模侧的压板槽位置符合注塑机模板的装夹要求，模具吊装到注塑机后可快速完成对位锁固，不需要额外加工转接结构。模具上下分层的外露结构也清晰展示了两板模的完整组成逻辑，对于刚接触注塑模具设计的工程人员来说，可以直观理解合模、射胶、冷却、开模、顶出、复位全流程的零件配合关系，也可作为同类简易民用塑料制品模具开发的结构参考，设计同类型无侧抽芯的平板类、壳体类注塑件时，可直接参照这套模具的模架选型、型腔排布、冷却水路、顶针布局思路，减少重复设计计算的工作量。
