整圈回缩式注塑模具内部结构设计

项目分类:注塑模图纸 发布时间:2024-11-25 ID:808969
  • 整圈回缩式注塑模具内部结构设计
  • 整圈回缩式注塑模具内部结构设计
  • 整圈回缩式注塑模具内部结构设计
  • 整圈回缩式注塑模具内部结构设计
  • 整圈回缩式注塑模具内部结构设计
  • 整圈回缩式注塑模具内部结构设计
  • 整圈回缩式注塑模具内部结构设计
  • 整圈回缩式注塑模具内部结构设计
  • 整圈回缩式注塑模具内部结构设计
  • 整圈回缩式注塑模具内部结构设计

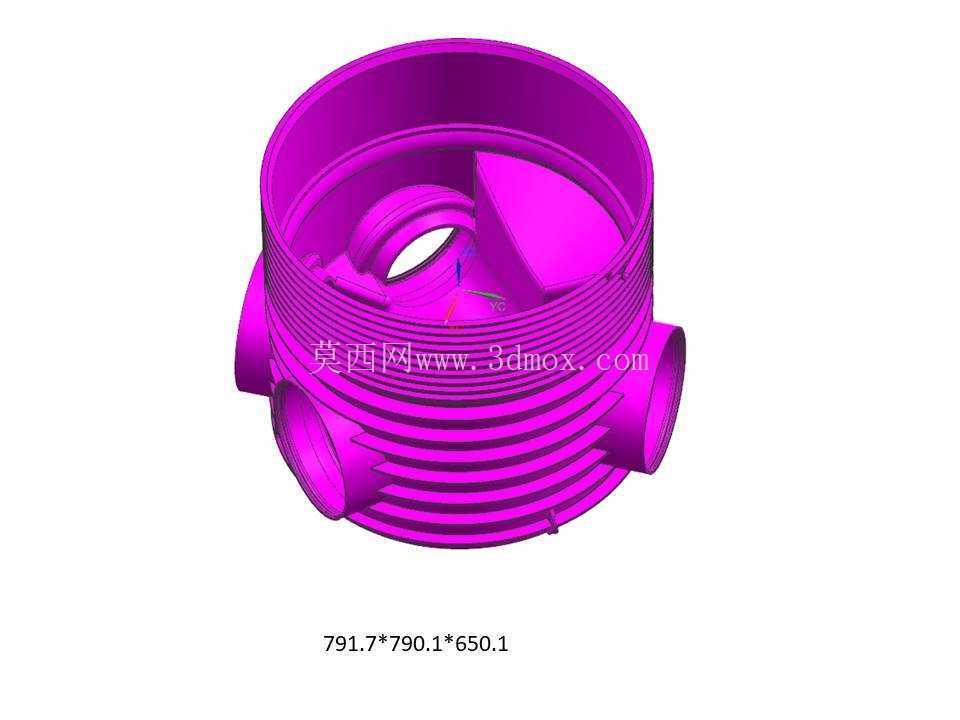

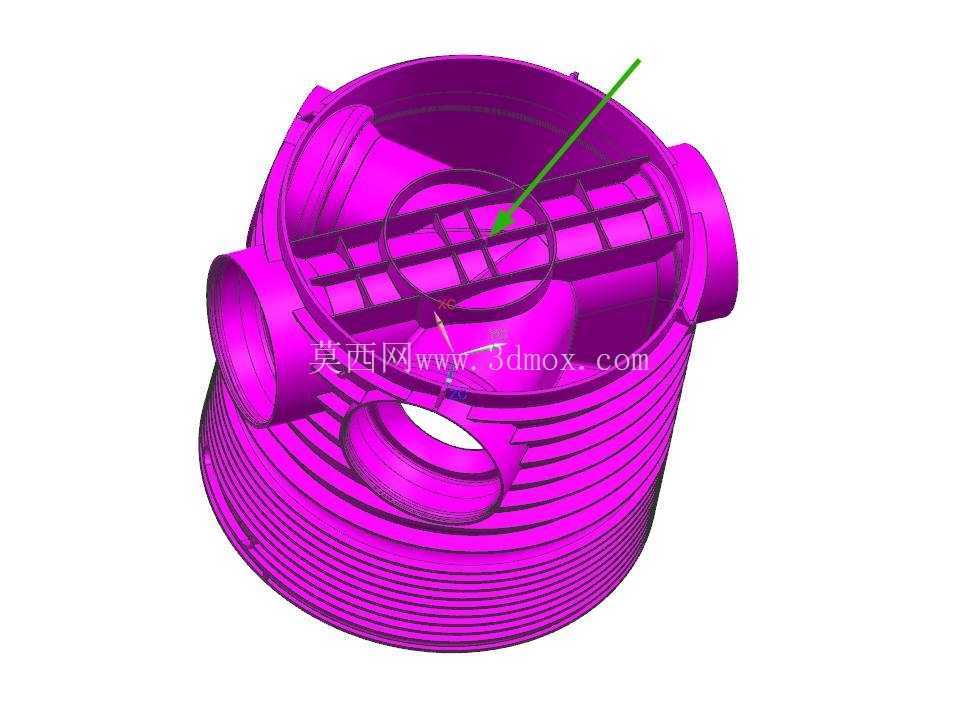

  这套整圈回缩机构的设计,核心是解决带整圈内侧倒扣的注塑件脱模难题,在汽车内饰传感器外壳、精密接插件外罩这类带整圈环形内扣的塑件生产场景中应用十分广泛。日常做这类模具设计时,很多新手会优先考虑强脱结构,但强脱对塑件材质韧性要求极高,像玻纤增强PC、改性ABS这类常用的工程硬胶,强脱很容易出现倒扣位拉白、断裂,甚至整圈变形的问题,而内抽芯结构如果采用多瓣滑块拼接的形式,拼接线会留在塑件内侧倒扣位置,对于有密封要求或者外观要求的内圈结构,拼缝产生的飞边会直接影响塑件装配精度,这套整圈回缩机构就是针对这类痛点做的结构优化。

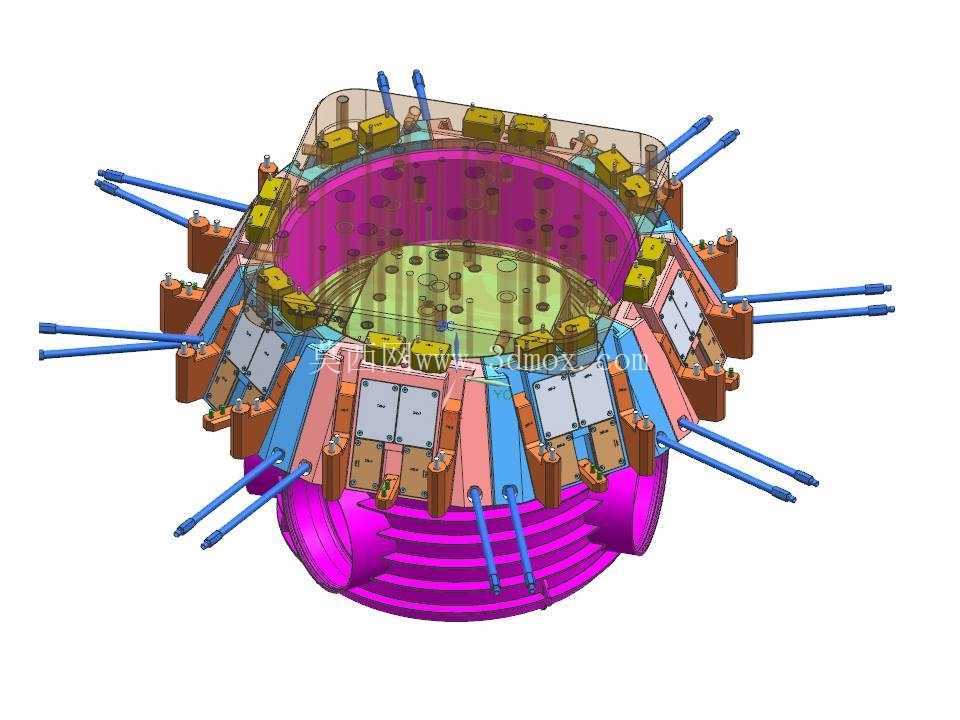

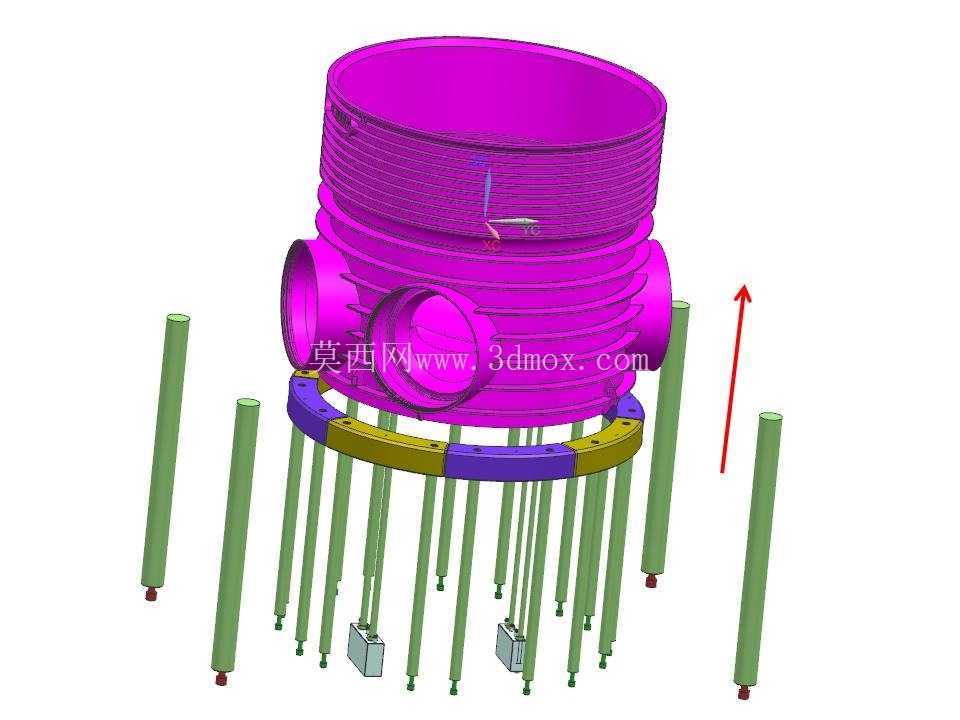

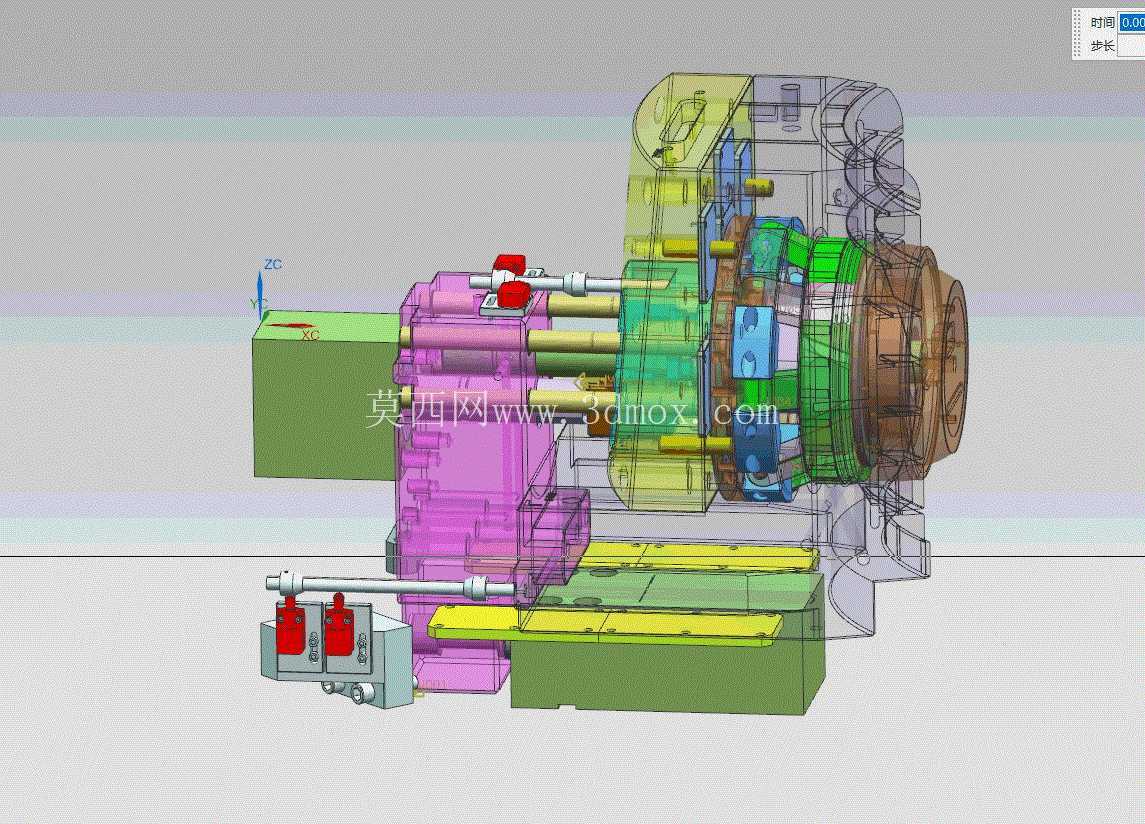

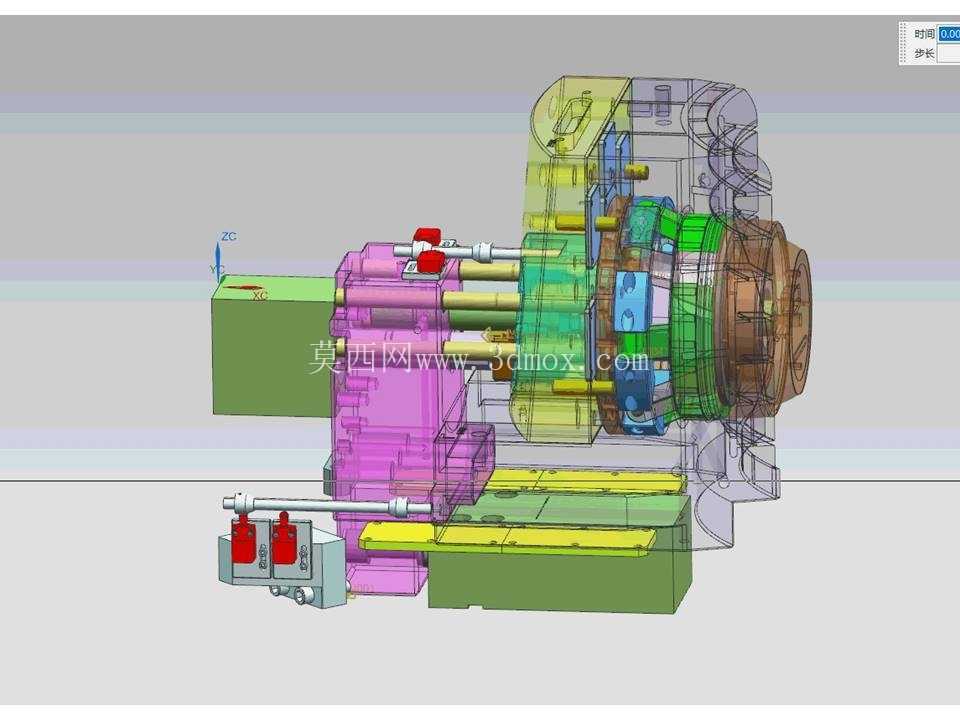

  从实际功能逻辑来看,这套机构的核心动作逻辑是在开模后、顶出塑件前,先通过两侧的红色驱动油缸提供初始动力,拉动连接的传动杆组,带动内部的整圈式内缩型芯先做径向的整体内收,让型芯完全脱离塑件内侧的整圈倒扣结构,整个内缩行程刚好覆盖倒扣的深度,不会出现型芯与塑件内壁刮蹭的情况,等内缩动作完全到位后,模具的顶出系统才会启动,将塑件从型腔中平稳顶出,整个动作顺序通过模具内置的行程开关做硬限位互锁,避免出现动作顺序错乱导致的型芯撞模、塑件拉伤问题。

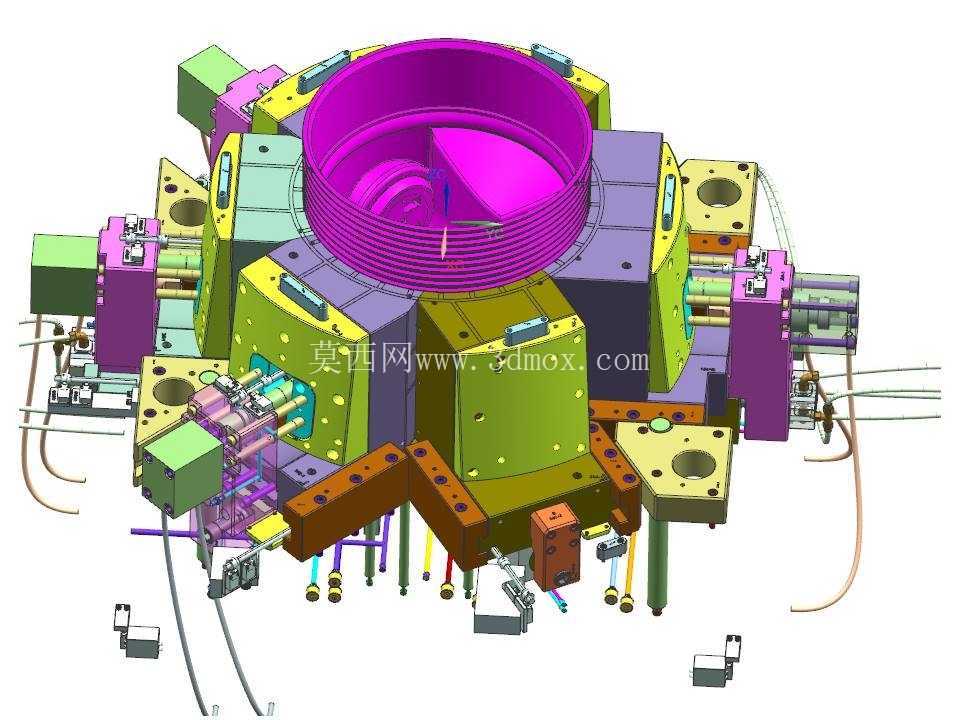

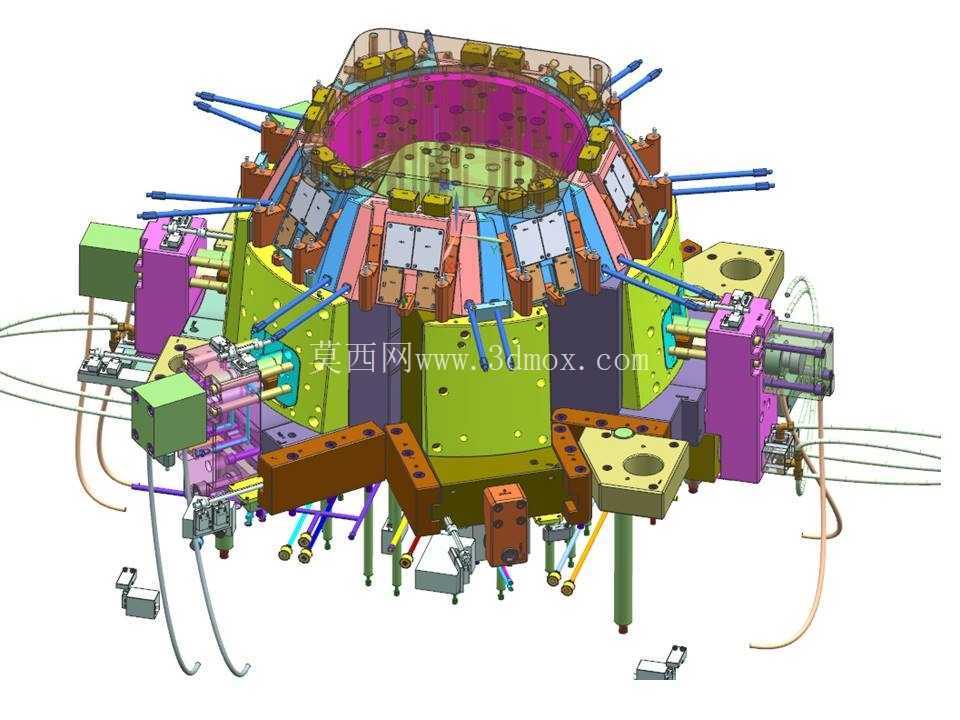

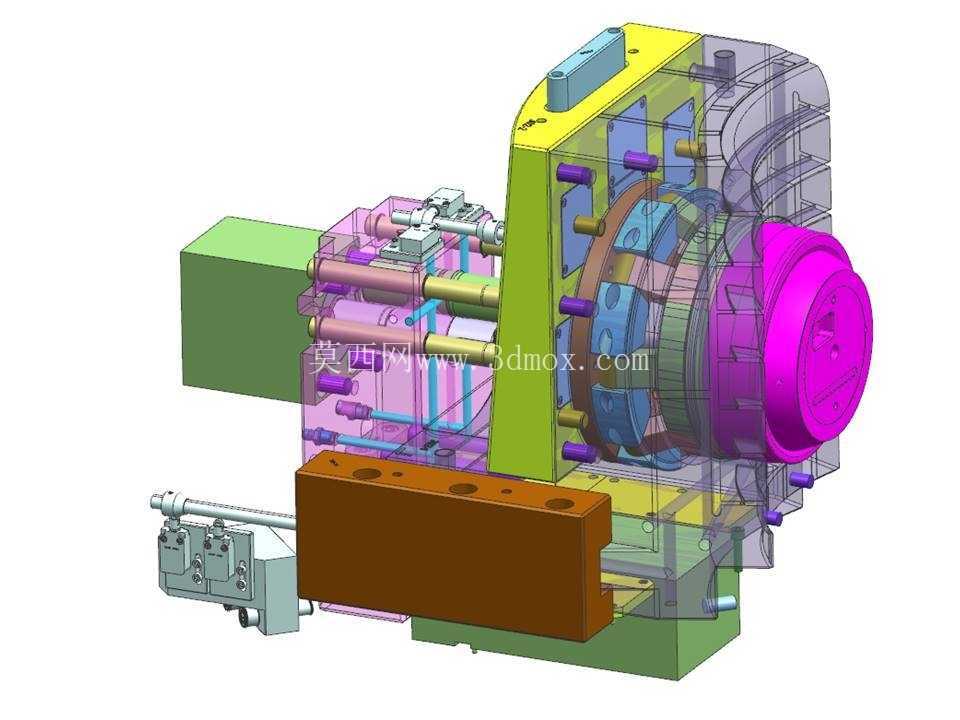

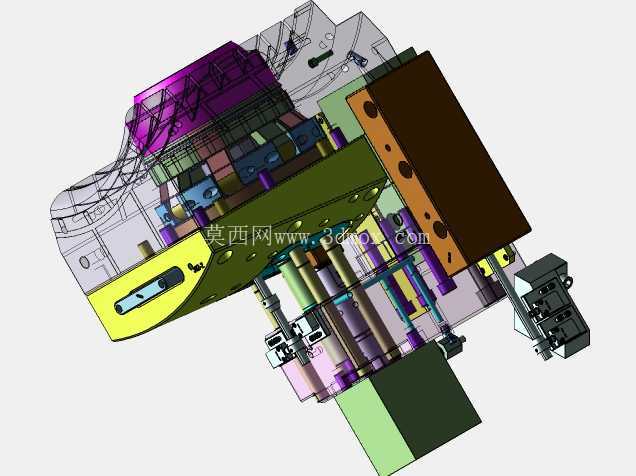

  设计这套结构的时候,首先要考虑的是型芯的运动导向精度,内部的绿色、蓝色镶件分别对应不同的内缩滑块单元,所有滑动面都做了0.02mm的配合间隙,表面做了氮化处理提升耐磨性能,避免长期生产后滑动面磨损出现间隙,导致塑件内圈出现飞边或者同轴度超差。紫色的主体固定座是整个回缩机构的安装基准,所有滑动组件、驱动组件都集成在这个基座上,安装时直接整体嵌入模具动模侧的模框内,不需要在模框上做过多的异形加工,降低了模架的加工难度,也方便后期模具维护时整体拆装检修。黄色的承托板是机构的承重部件,在合模注塑时承受注塑机的射胶压力,避免内缩型芯受射胶压力后退出现塑件壁厚超差的问题,承托板上做了对应的定位锁止结构,合模状态下会自动锁死所有内缩滑块,完全抵消射胶带来的轴向推力。

  从安装边界来看,整个机构的轴向安装尺寸适配350吨到450吨规格的注塑机拉杆间距,模厚方向的占用尺寸控制在280mm以内,不需要对标准模架做过多的加厚处理,径向尺寸根据塑件内圈直径做对应调整,这套适配的是内圈直径80mm左右的环形塑件,安装时动模侧需要预留对应的冷却水路通道,所有滑动部件的位置都避开了水路、顶针孔的排布空间,不会和模具其他系统产生干涉。两侧的驱动油缸选用的是标准液压油缸,油缸的行程比实际需要的内缩行程多5mm的安全余量,避免油缸行程误差导致内缩不到位,油缸的安装座直接固定在紫色基座上,不需要额外在模架上做油缸安装位,简化了模具的整体装配流程。

  实际生产验证中,这套结构的生产稳定性远高于多瓣内抽结构,因为整圈式的型芯没有拼接缝,塑件内圈的倒扣位置不会出现拼缝飞边,后续不需要人工修剪飞边的工序,能有效提升生产效率,同时内缩动作是整体同步进行,不会出现多瓣滑块动作不同步导致的塑件偏心问题,塑件的内圈同轴度能控制在0.03mm以内,完全满足精密塑件的装配要求。在做冷却系统排布的时候,整圈内缩型芯的内部做了随形冷却水道,距离型芯表面的距离控制在15mm左右,保证塑件内圈位置的冷却均匀,避免出现冷却不均导致的塑件收缩变形,冷却水道的接头都设置在机构的非滑动侧,不会随机构运动拉扯水管。另外,所有滑动面都设计了对应的润滑油槽,生产时可以通过模架上的集中润滑系统自动注油,减少日常维护的工作量,延长模具的使用寿命。
