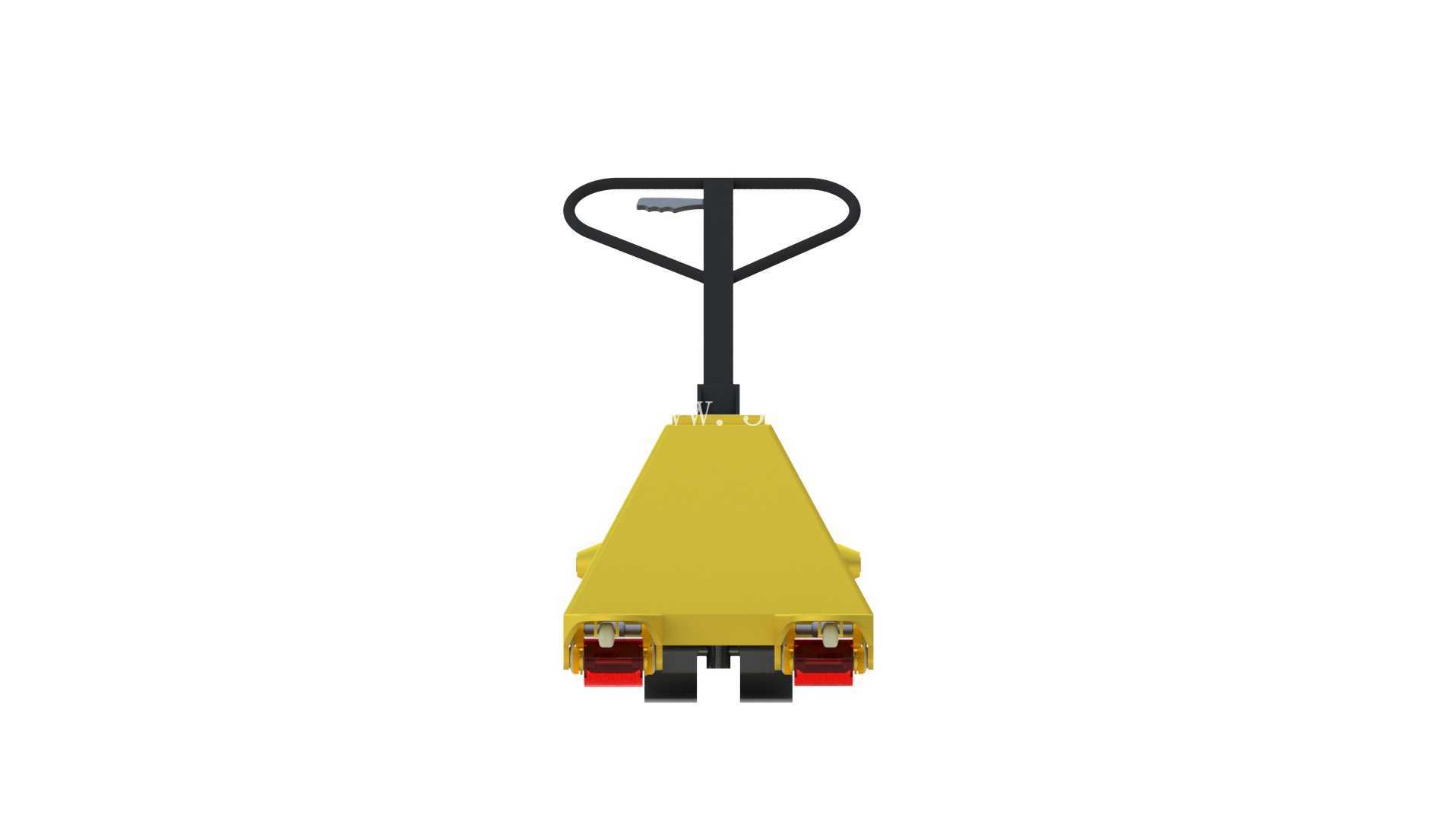

手动液压托盘搬运车结构设计

　　在仓储物流、生产车间物料周转、商超后场补货这类场景里，手动托盘搬运车是使用频率极高的短距物料转运设备，日常作业中常被一线操作人员称为地牛，主要负责将带托盘承载的单元化货物，在平整硬化的作业面完成水平位移，适配1-3吨级的常规载重需求，作业通道宽度一般仅需1.8米左右即可完成转向、进退操作，相比机动叉车，它无需额外动力源、转弯半径极小、运维成本极低，是厂区内部工序间物料转运、仓库货架区低位取放货、装卸货月台短驳的核心辅助设备。

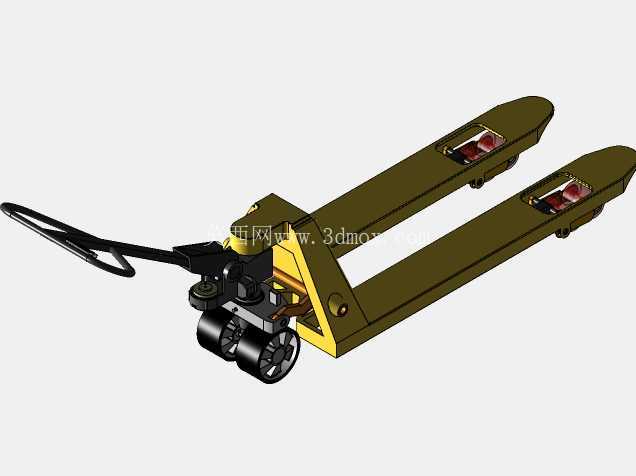

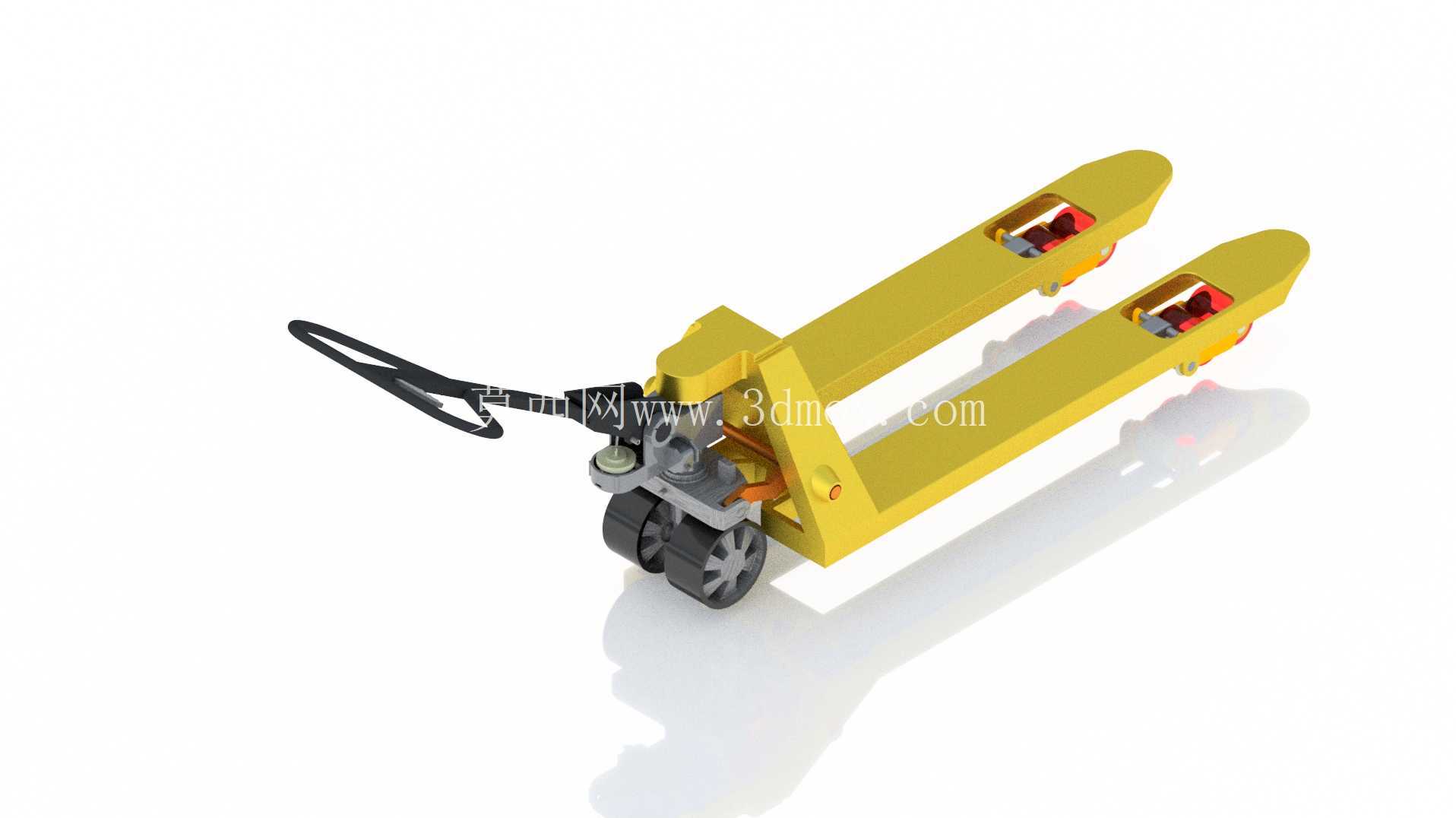

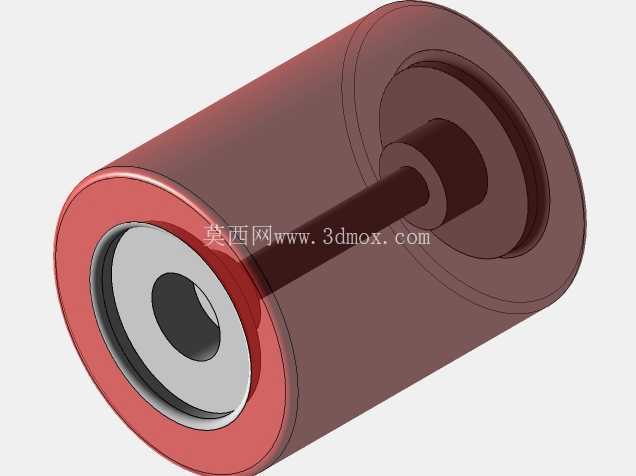

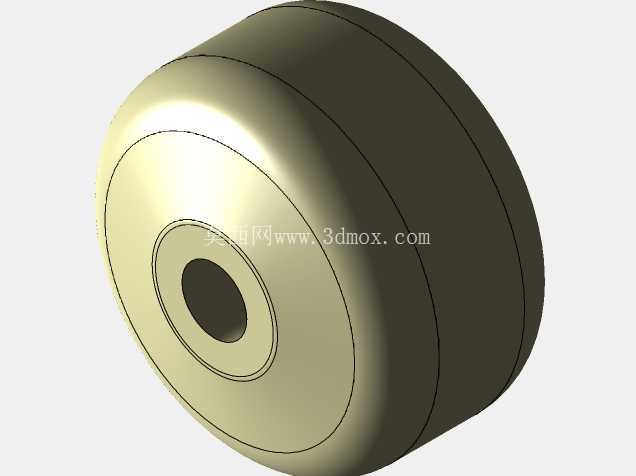

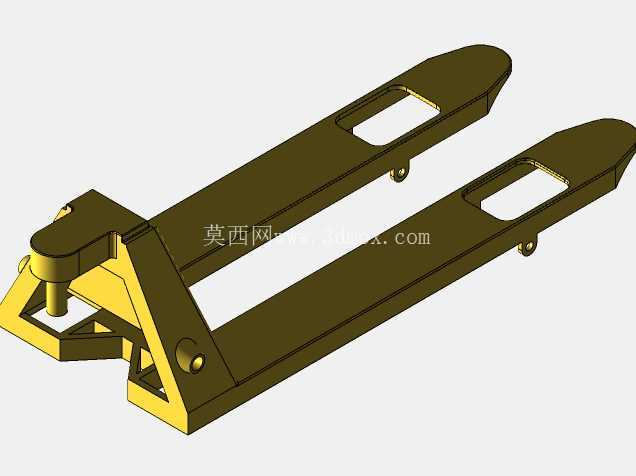

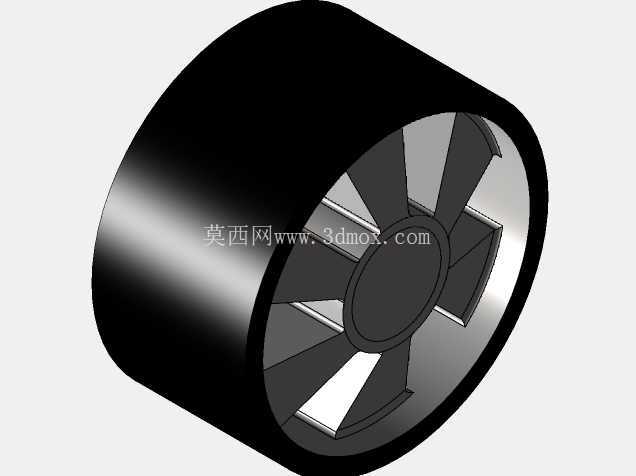

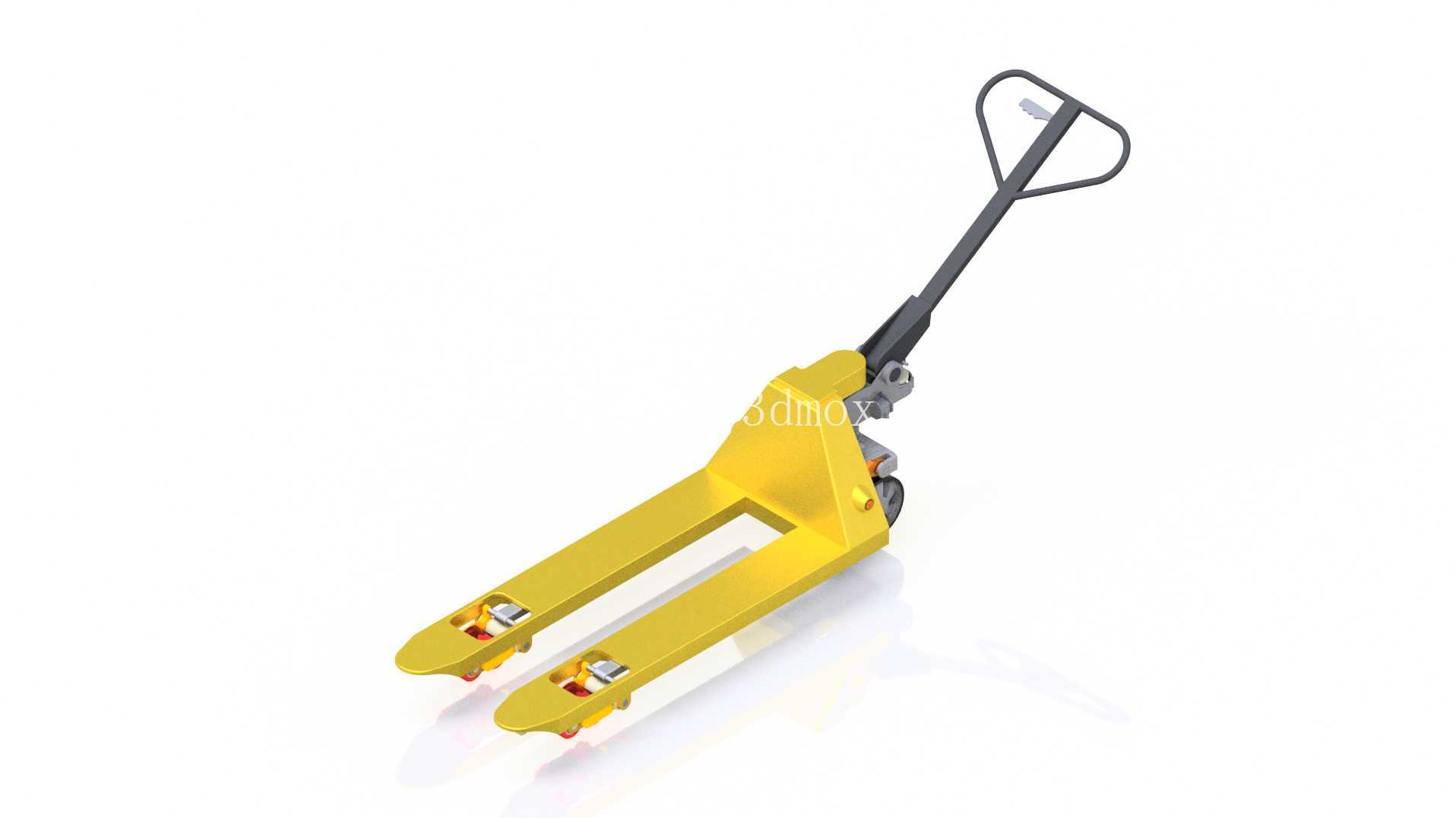

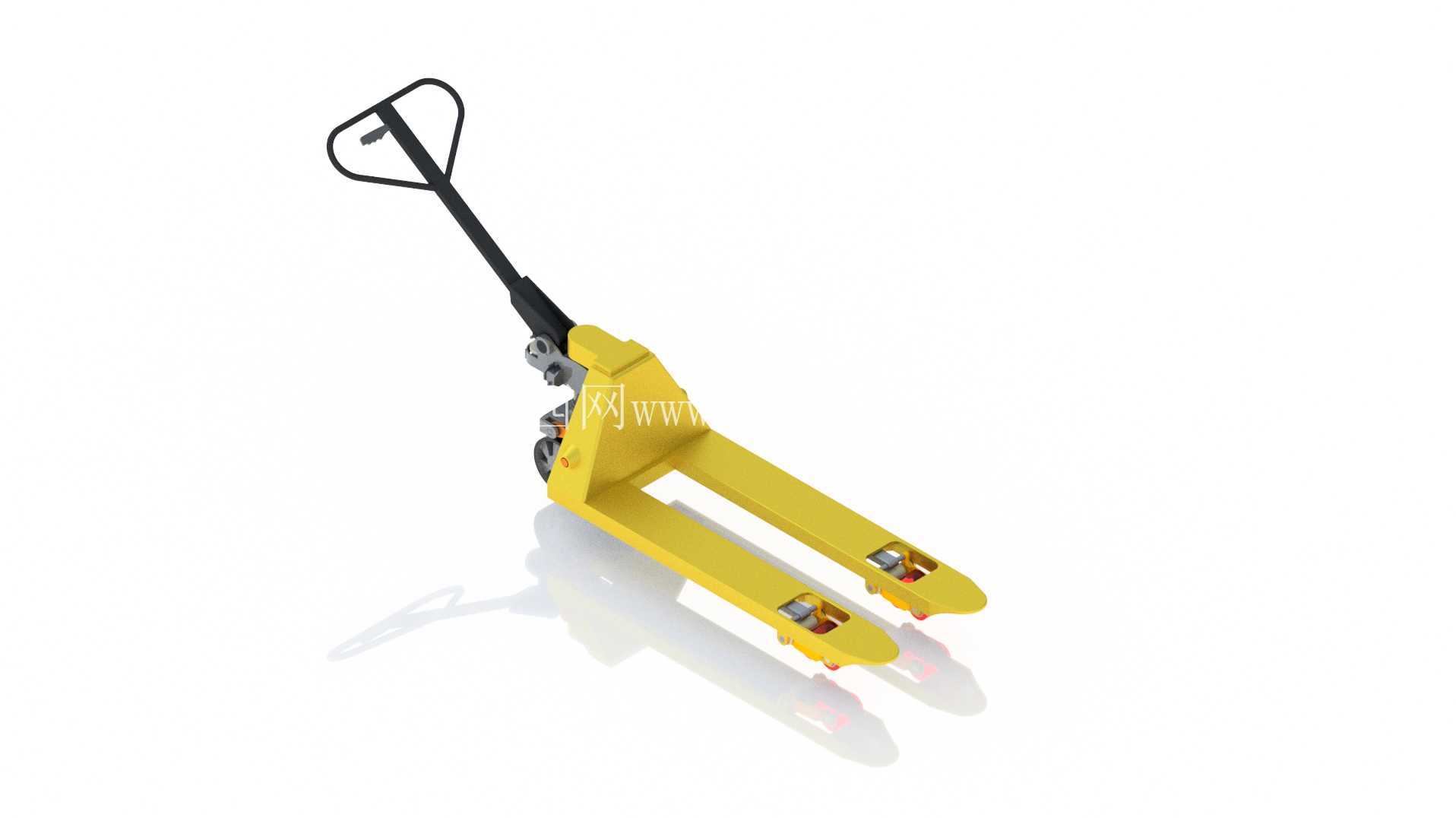

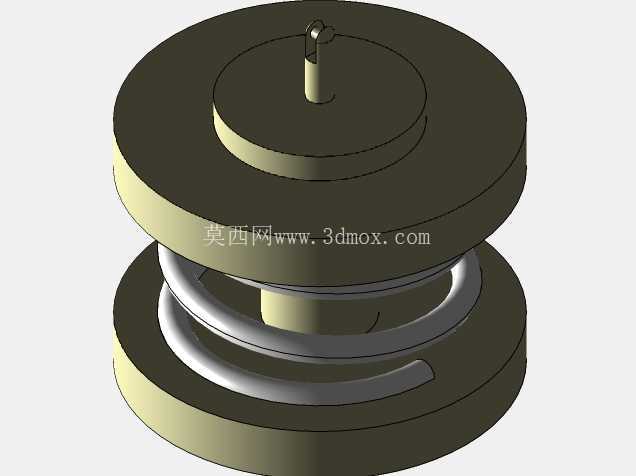

　　从功能特性来看，这款手动托盘搬运车依靠集成在车体前部的手动液压单元完成货叉升降，操作杆集成了泄压、起升、转向三个核心功能：上下扳动操作杆即可驱动液压柱塞泵做功，将货叉连同承载托盘抬升100-120mm的作业高度，刚好脱离地面满足移动需求，不会因为抬升过高导致整车重心偏移；扳动操作杆上的泄压拨片后，液压系统缓慢回油，货叉依靠自重与载重平稳下降，下降速度可通过拨片扳动幅度控制，避免货物骤降产生冲击。车体的承载结构采用整体式焊接叉臂，两根平行的叉臂作为核心承载构件，内部布置有加强筋板，叉臂前端做了楔形导入口，方便快速插入托盘底部的进叉孔，不会因为对位偏差卡滞托盘。行走轮采用前轮双载重轮、后部转向轮的布局，前部载重轮为小直径聚氨酯包胶轮，兼顾承载能力与滚动阻力，同时不会刮伤环氧地坪、水泥地坪等常见作业地面，后部转向轮与操作杆联动，可实现接近90度的转向角度，配合极小的车体轴距，能在狭窄的货架通道、生产工位间隙里灵活穿行。

　　设计过程中首先要明确安装边界与尺寸适配逻辑，常规的川字底、田字底托盘进叉孔高度普遍在110mm以上，因此货叉的最低落位高度控制在85mm，保证能顺利插入绝大多数标准托盘的进叉间隙，货叉的单臂宽度控制在160mm，外侧间距设置为685mm，适配国内通用的12001000、1200800标准托盘的进叉间距，不会出现叉臂过宽卡滞托盘、过窄导致托盘受力不均变形的问题。操作杆的高度设置在1200mm左右，符合成年人站立操作的人机工程学高度，操作人员无需大幅弯腰即可完成扳动、转向、泄压操作，长时间作业的疲劳度更低。液压单元的安装位置布置在叉臂后部的车体铰接处，这个位置是整车的受力中心，起升过程中载荷分布均匀，不会出现偏载导致的叉臂变形，同时液压单元的外壳与车体承载板做一体化设计，既作为液压元件的防护壳体，也作为操作人员站立操作时的脚踏限位结构，避免作业时脚被卷入轮组。

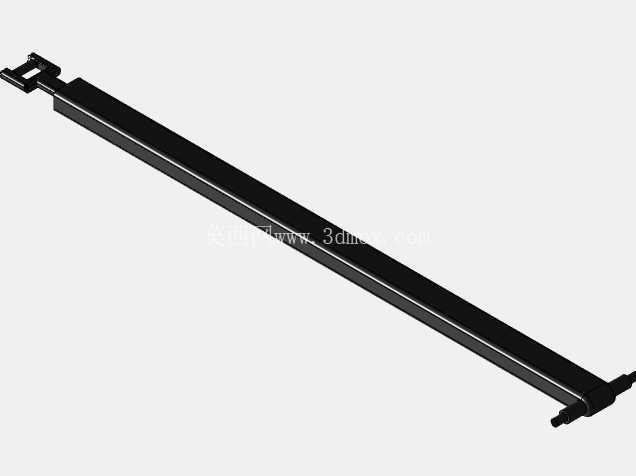

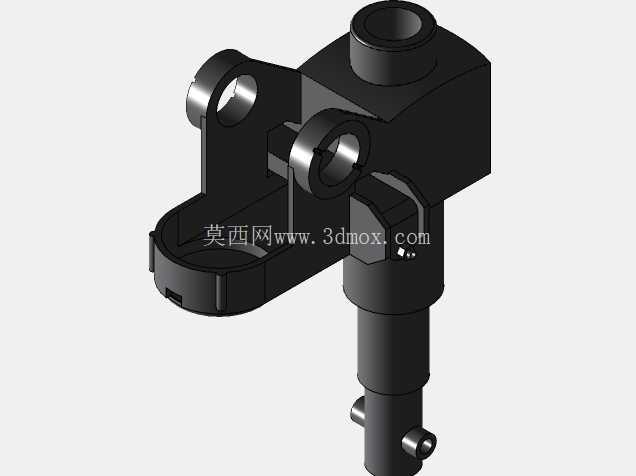

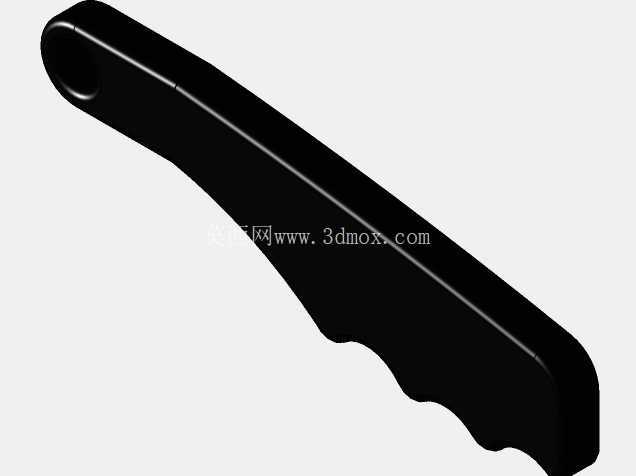

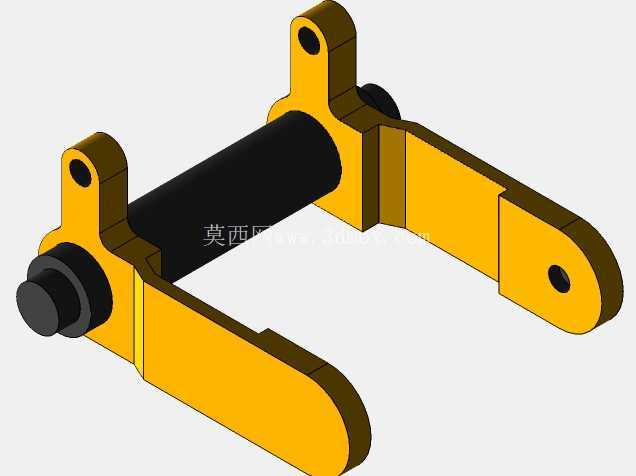

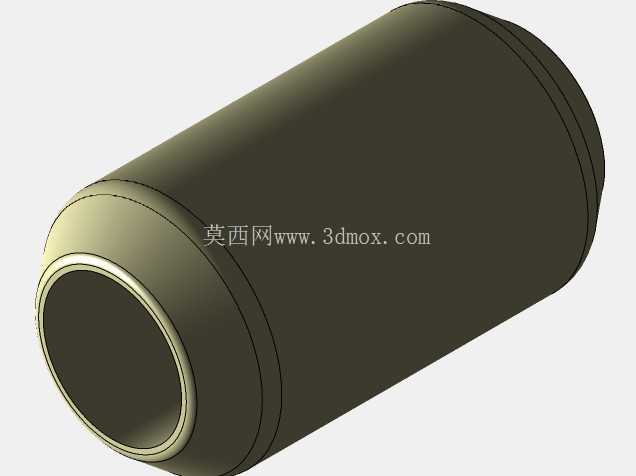

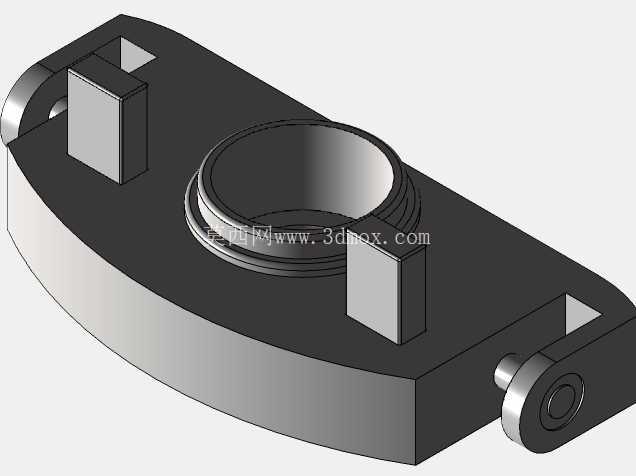

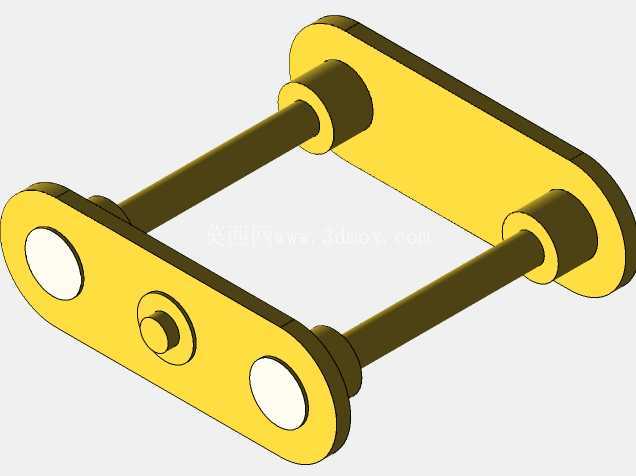

　　结构细节上，铰接位置的销轴采用调质处理的40Cr材质，配合自润滑铜套，长期承受交变载荷也不会出现过度磨损导致的转向旷量，轮组的安装支架采用冲压焊接结构，载重轮的轮轴与叉臂做嵌入式连接，载荷直接传递到叉臂主梁上，不会因为支架受力变形导致轮组偏磨。操作杆与转向桥的连接采用花键配合，传递转向扭矩时没有间隙，转向操作的跟随性更好，杆身采用薄壁钢管焊接结构，在保证强度的前提下尽可能降低自重，整车空载时操作人员可以轻松通过操作杆撬动整车移动，甚至在需要跨区域转运设备时，单人即可短距离挪动整车。

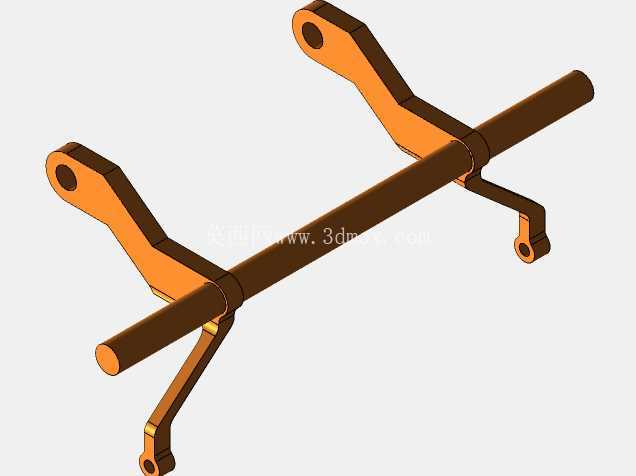

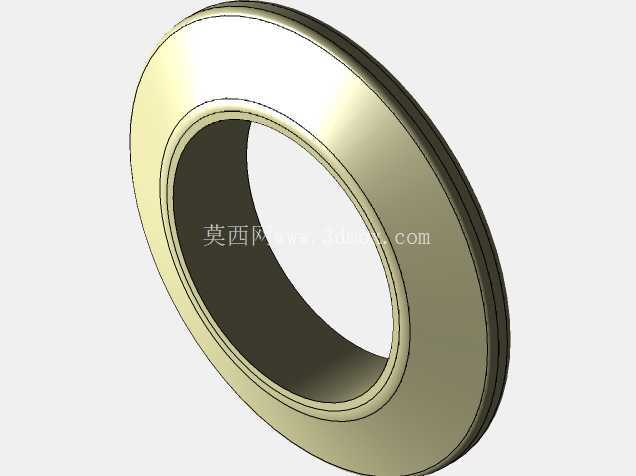

　　建模过程中需要重点关注运动副的干涉检查：货叉起升到最高位置时，液压柱塞的行程要留足10mm的安全余量，避免柱塞顶死损坏密封件；转向轮转到最大角度时，轮体不能与操作杆、车体侧板发生剐蹭；货叉下降到最低位置时，前部载重轮的摆臂要能完全收回到叉臂底部的凹槽内，保证货叉上平面与地面的高度差符合设计值。另外还要考虑易损件的维护空间，液压单元的加油口、泄压阀的调整位置都预留了足够的操作空间，日常维护时不需要拆解整个车体即可完成换油、压力调整作业，轮组的固定销轴采用快拆结构，更换磨损的轮子时只需要拔出销轴即可完成更换，不需要动用大型拆卸工具，符合仓储设备快修快保的实际使用需求。
