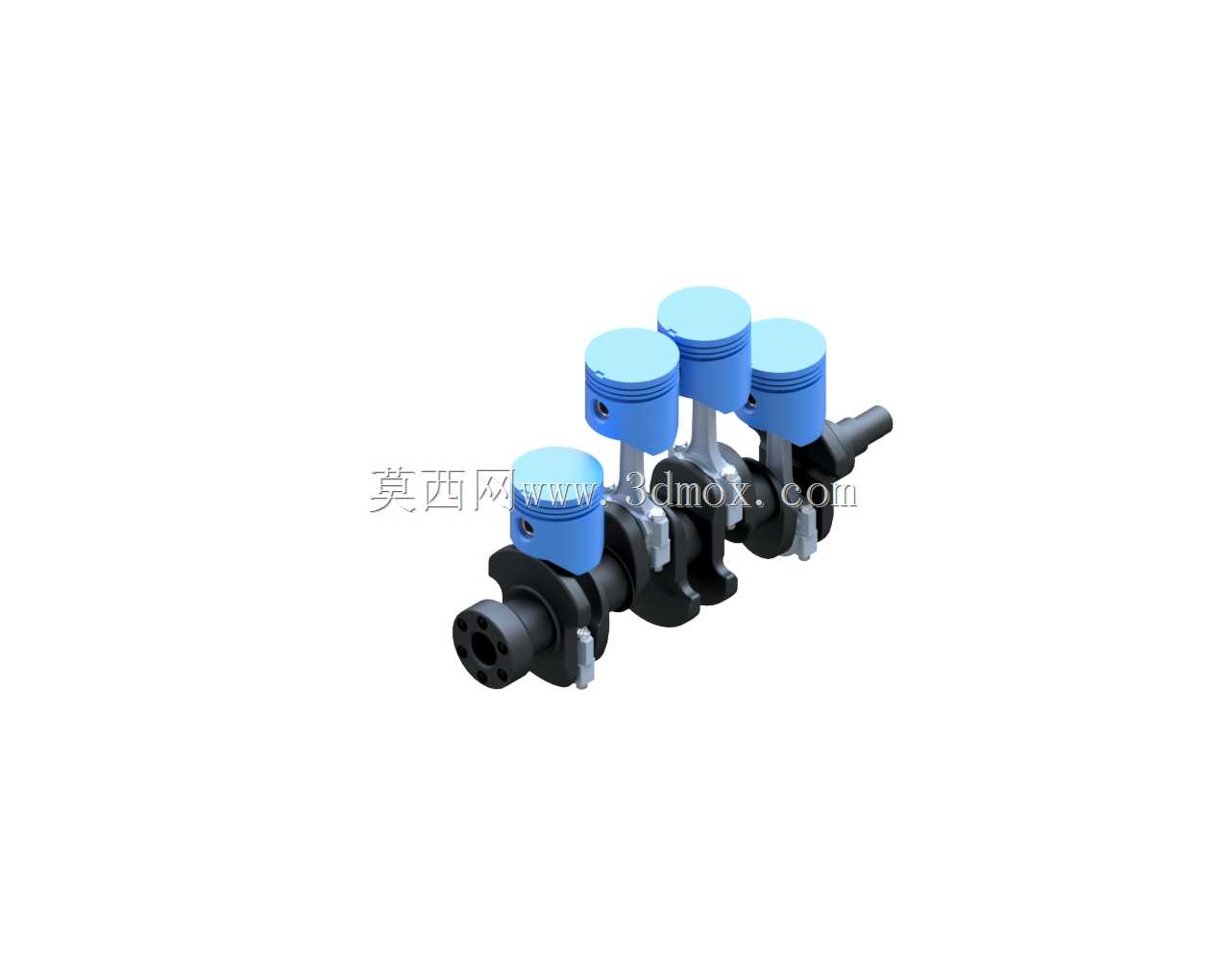

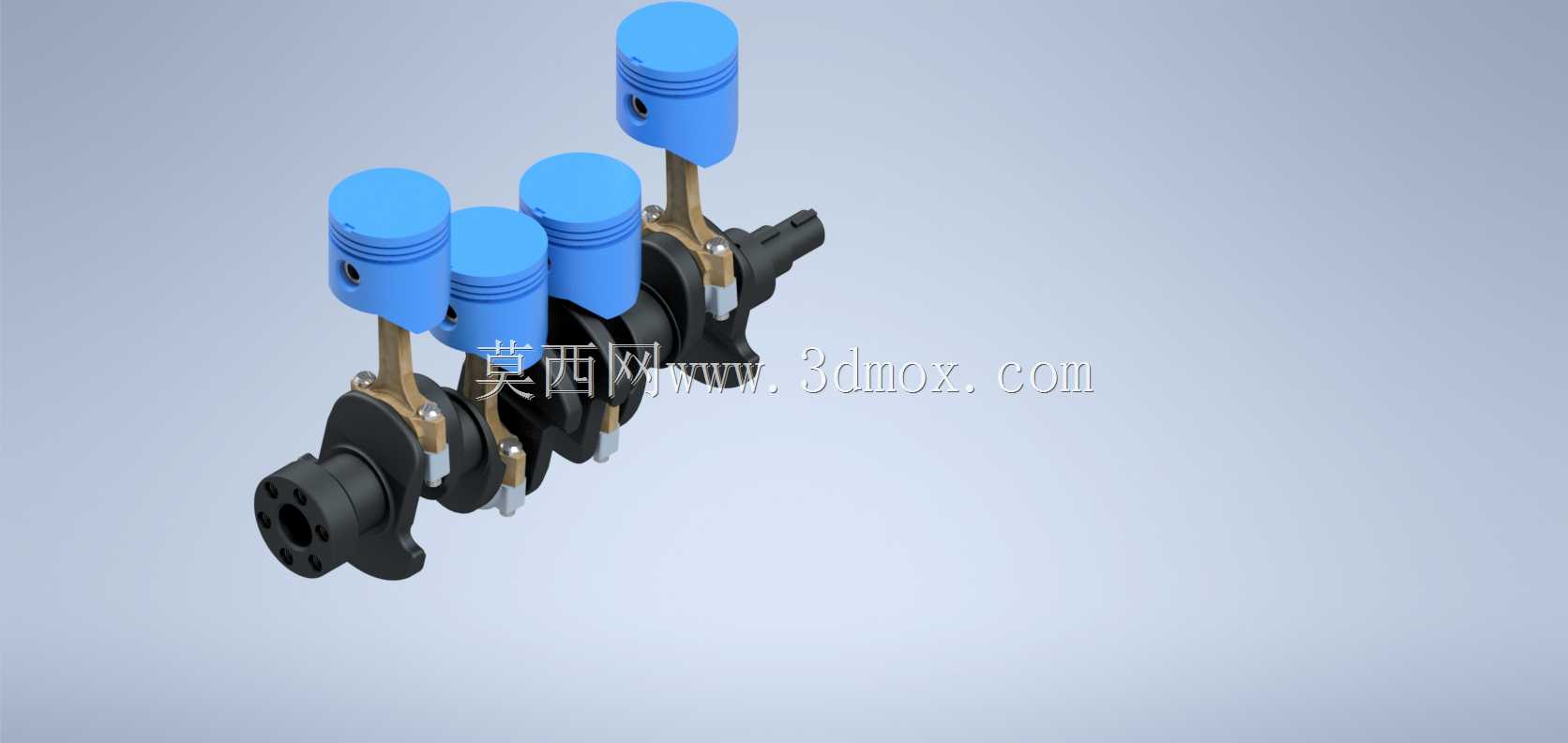

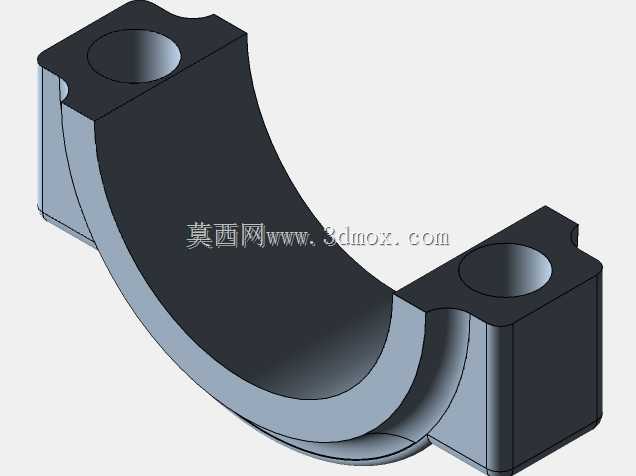

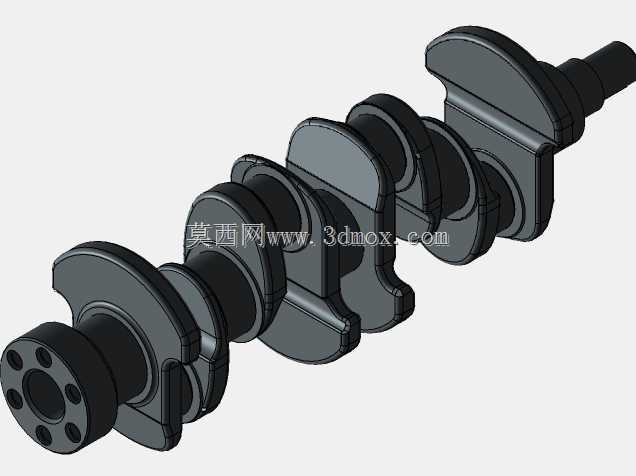

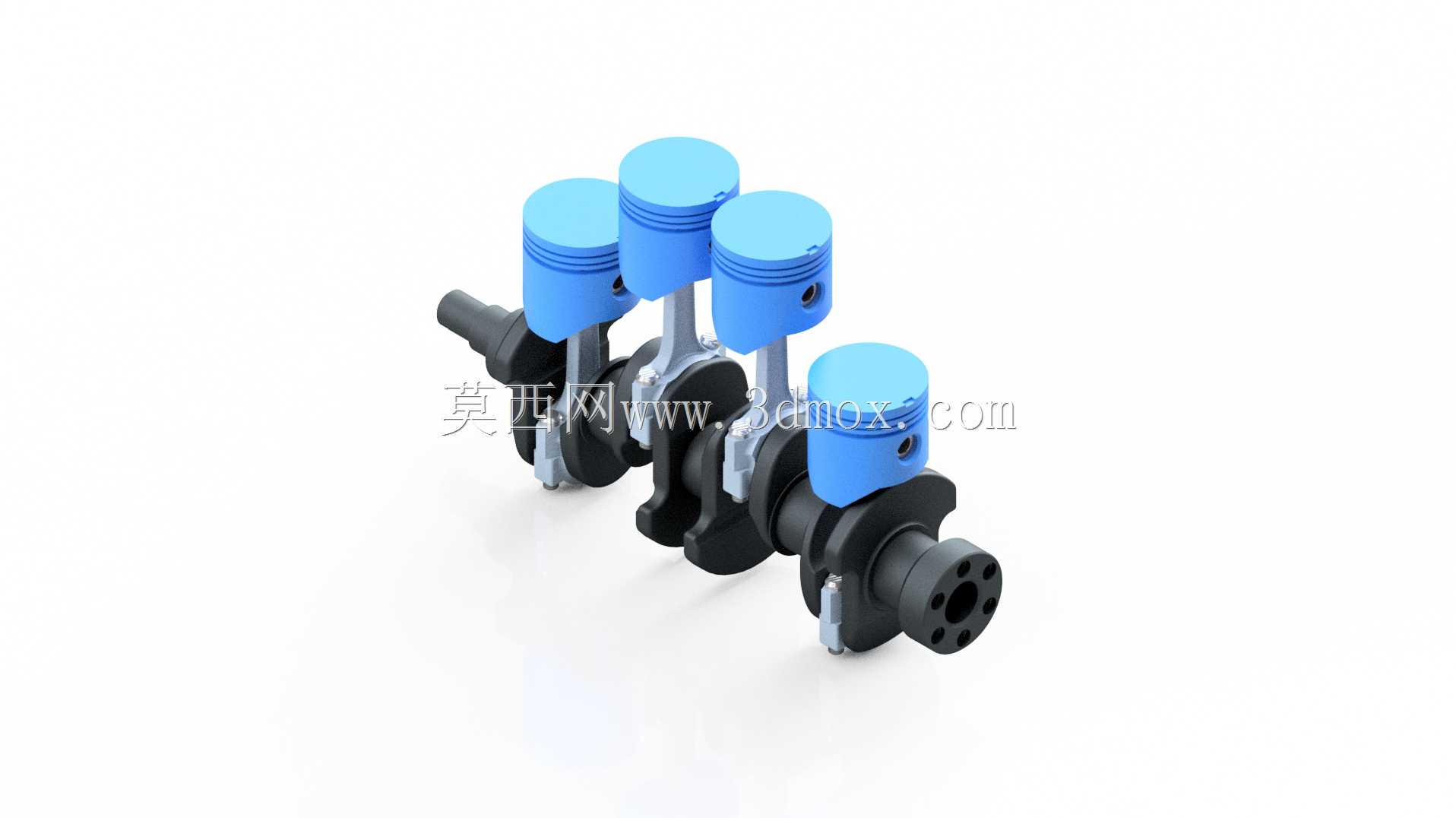

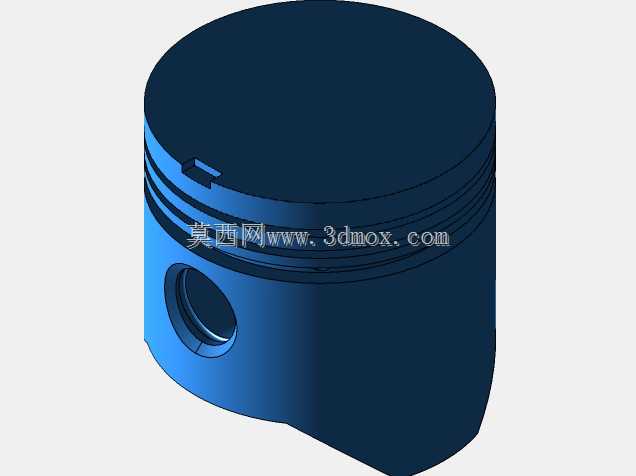

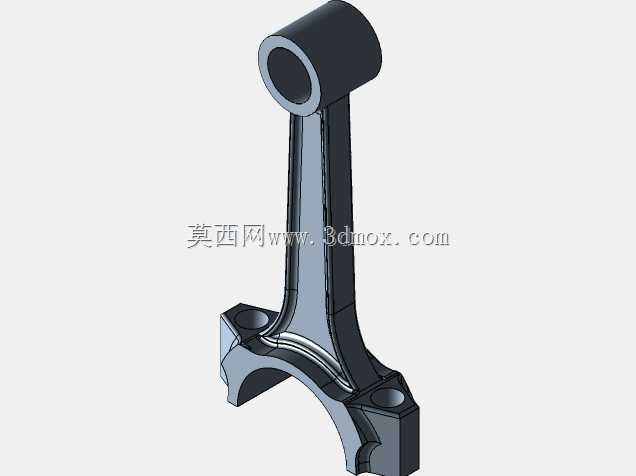

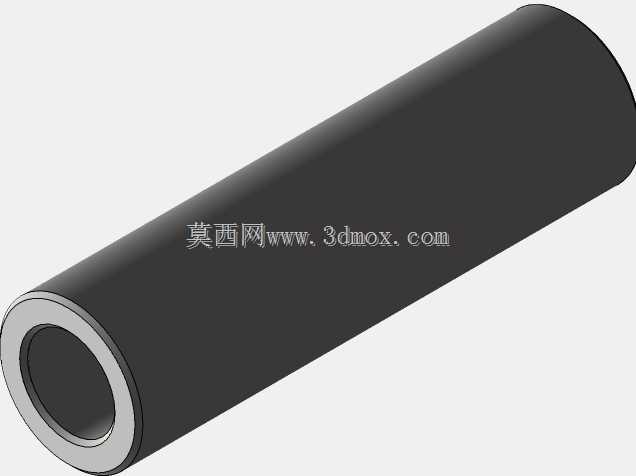

这套曲柄活塞组件是内燃机动力转换的核心执行单元,日常在小排量乘用车动力总成、小型通用发电机组、农用机械动力端都能见到同结构的量产应用,核心作用是把燃料燃烧产生的气体爆发压力,通过活塞往复直线运动转化为曲轴的旋转扭矩,向外输出动力。从结构设计逻辑来看,这套组件采用直列四缸排布,四个活塞沿曲轴轴向等距分布,相邻缸做功间隔角对应曲轴180度转角,能保证动力输出的平顺性,避免四缸机常见的二阶振动过大问题。活塞部分采用平顶设计,顶部没有复杂的燃烧室凹坑,适配平顶缸盖的 wedge 型燃烧室结构,活塞裙部做了轻量化减摩处理,活塞销采用全浮式设计,工作状态下活塞销可在连杆小头衬套和活塞销座孔内自由转动,保证磨损均匀。连杆部分采用锻钢材质的工字形截面,在保证抗弯抗扭强度的前提下尽可能降低往复运动质量,连杆大头采用斜切口设计,方便装配时从气缸套内穿过,连杆轴瓦预留了合适的配合间隙,保证压力润滑时机油能形成稳定油膜。曲轴部分采用整体式锻造结构,四个连杆轴颈对应四个曲柄销,主轴颈数量为五个,全支撑结构能大幅提升曲轴刚性,降低高转速下的曲轴挠曲变形,曲轴前端预留了皮带轮、正时齿轮的安装轴颈,后端带有法兰盘用于连接飞轮,平衡块与曲轴一体锻造,用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力,减少整机振动。
从安装边界来看,活塞的外径尺寸对应常规小排量发动机的缸径规格,活塞行程匹配曲轴曲柄半径的两倍,装配时需要注意活塞环的开口错开角度,避免漏气窜油;曲轴轴向间隙通过止推片控制在合理范围,防止工作过程中曲轴出现轴向窜动;连杆螺栓需要按照规定扭矩转角法拧紧,避免高速运转时连杆脱落引发故障。实际应用中,这套结构的运行工况覆盖从怠速每分钟几百转到额定转速每分钟数千转的区间,设计时需要充分考虑往复惯性力、旋转惯性力的平衡,以及各摩擦副的润滑路径设计:曲轴内部钻有贯通的油道,机油从主油道进入主轴颈后,通过曲轴内部油道输送到连杆轴颈,再通过连杆杆身的油道输送到活塞销位置,对活塞销进行润滑,同时通过喷嘴喷向活塞内腔,对活塞进行冷却,避免高负荷下活塞过热拉缸。
很多刚接触动力结构设计的工程师容易忽略活塞的热膨胀量设计,常温下活塞裙部设计为椭圆形,长轴垂直于活塞销方向,工作温度升高后活塞裙部膨胀变为正圆形,保证和气缸壁的配合间隙均匀,不会出现冷敲热拉的故障。另外曲轴的扭转减振也是设计重点,这套结构的曲轴前端通常会安装扭转减振器,吸收曲轴扭转振动的能量,避免曲轴在临界转速下出现共振断裂。在做三维建模时,需要严格保证各缸曲柄的相位角准确,四个活塞的上止点位置偏差控制在公差范围内,连杆的运动包络不能和气缸体、曲轴箱的内壁发生干涉,活塞在上止点时和气缸盖的燃烧室间隙要符合压缩比设计要求,活塞运动到下止点时,活塞裙部不能超出气缸套的下端面,避免活塞偏磨。
这套结构的运动仿真可以直观展示四冲程发动机的做功顺序,直列四缸通常采用1-3-4-2的做功顺序,保证每一个工作循环内各缸交替做功,动力输出没有间断,相比单缸结构,四缸结构的扭矩波动更小,运转更平稳,不需要配备过大质量的飞轮就能稳定运转。在维修替换场景中,这套组件的各零件都有对应的分组尺寸,活塞按照缸径尺寸分组,曲轴轴颈按照磨削尺寸分组,轴瓦也对应有不同厚度的分组,装配时需要选择对应分组的零件,保证配合间隙符合设计要求,不能随意混装,否则会出现间隙过大机油压力过低,或者间隙过小烧瓦抱轴的故障。很多小型非道路机械的动力端也会采用类似的曲柄活塞结构,只是根据排量需求调整缸径、行程和缸数,核心的动力转换原理完全一致,设计时需要根据不同的应用场景调整零件的材质和热处理工艺,比如高负荷工况下会采用钢制活塞代替铝合金活塞,提升高温下的结构强度,曲轴会采用氮化处理提升表面硬度和耐磨性。
