2.5吨手动液压托盘搬运车结构设计

　　在仓储物流、生产车间物料转运、厂区内部短距离托盘货位调整的场景中，手动托盘搬运车是使用频率最高的基础物料搬运设备，这类设备无需额外动力源，依靠人力即可完成2.5吨级带托盘货物的起升与水平转运，适配绝大多数标准木质、塑料工业托盘的作业需求。本次设计的手动托盘搬运车，整体结构围绕重载工况下的结构可靠性、操作便捷性做了针对性优化，没有冗余的装饰性结构，所有部件的尺寸设定都围绕实际作业边界展开。

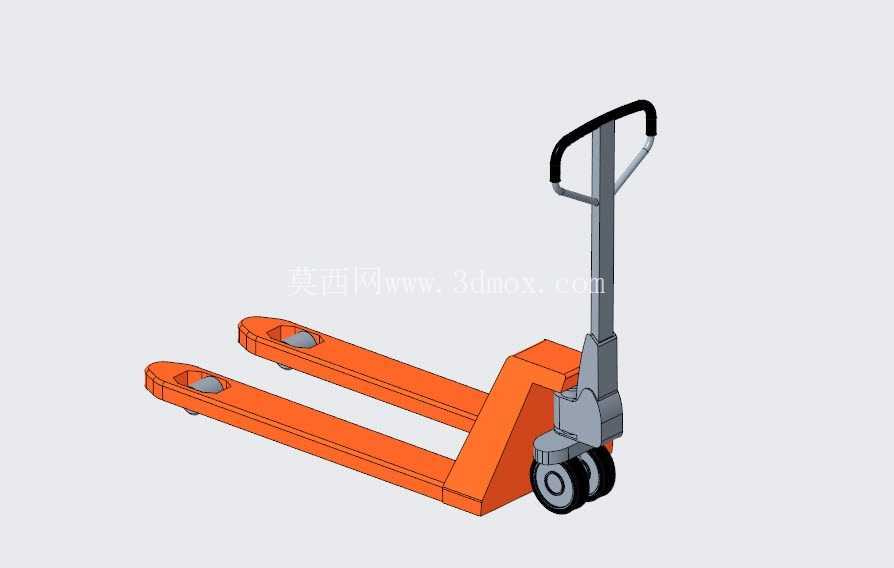

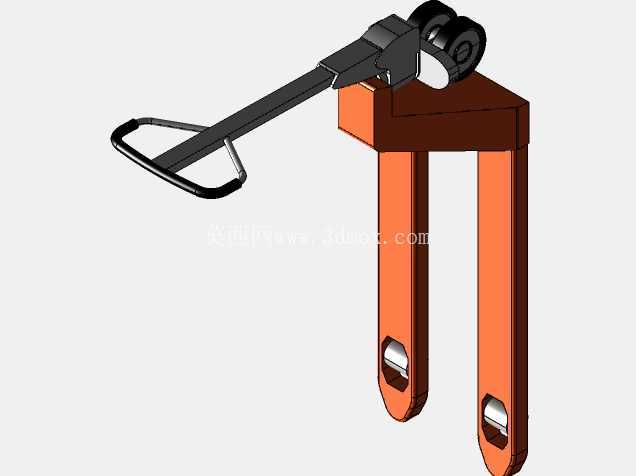

　　从作业适配性来看，货叉部分的外宽尺寸匹配通用1200mm×1000mm标准托盘的进叉口间距，货叉厚度控制在低位状态下可顺利进入托盘底部预留间隙，起升行程满足常规托盘离地转运的高度要求，不会出现起升高度不足导致托盘底部剐蹭地面的问题，也不会因为行程过大造成液压系统不必要的负载冗余。转向轮采用双轮并排布局，搭配后部的承载轮组，轮体材质选用聚氨酯包胶结构，既可以在环氧地坪、水泥地面等常见厂区地面行驶时降低滚动阻力，也能避免轮体压痕损伤地面，同时双轮结构在过地面接缝、小坡度门槛时的通过性更好，不会出现单轮卡滞的问题。

　　操作手柄部分的高度设定符合人体工程学要求，操作人员站立操作时无需过度弯腰即可完成手柄的下压、转向操作，手柄上集成的液压释放扳机位置贴合手握持的自然姿态，捏下扳机即可控制货叉缓慢下降，下降速度可通过扳机捏合的力度做线性控制，避免重载状态下货叉快速下落造成的货物冲击。液压单元集成在货叉与手柄连接的主体结构内，整体做了密封式设计，可适配车间内多粉尘、偶尔有少量油污溅射的工况，日常维护仅需定期检查液压油位即可，不需要复杂的拆解保养。

　　从结构设计思路上，整体采用框架式焊接结构作为承载主体，货叉部分的型钢截面经过受力校核，在2.5吨额定载荷下，货叉前端的挠度变形量控制在允许范围内，不会因为长期重载出现货叉下弯变形的问题。连接部位的销轴都做了热处理强化，搭配自润滑轴套，降低长期反复转动带来的磨损，延长设备的无故障使用周期。整车的重心在承载状态下位于前后轮组的支撑三角形范围内，即使在满载状态下转向，也不会出现侧倾失稳的问题，转向角度可达到接近180度，在狭窄的仓库通道内也可以灵活调整方向，适配货架间窄通道的作业需求。

　　在安装边界上，整车的最小转弯半径根据货叉长度、转向轮偏转角做了匹配计算，在通道宽度满足常规托盘作业要求的空间内即可完成原地转向调整，不需要额外预留过大的操作空间。整车低位状态下的整体高度可顺利进入集装箱、货运车厢内部作业，满足装卸货时的车厢内短距离转运需求，不会因为整体高度过高被车厢门沿阻挡。各运动部件之间都预留了足够的安全间隙，即使在使用过程中出现少量结构形变，也不会出现部件运动干涉卡滞的问题。

　　这类简化结构的托盘搬运车，除了实际生产使用外，也非常适合用于工厂布局规划阶段的三维场景搭建、车间物流路径仿真、作业间隙校核等工作，模型的结构比例完全按照实际设备尺寸还原，在做数字化工厂布局时，可以直接导入场景中验证通道宽度、转弯空间、货位间距是否满足实际作业需求，避免布局设计阶段出现尺寸偏差导致后期实际设备无法正常通行的问题。模型的结构拆分也符合实际设备的装配逻辑，可用于新入职结构设计人员熟悉手动搬运车的结构组成、液压传动路径、受力传递路径，理解这类基础物流设备的设计要点，掌握重载承载结构的设计校核思路。
