KF25规格真空管路快装卡箍夹具结构

　　在真空获得与管路输送系统的搭建环节，KF系列快装连接结构是小口径真空管路最常用的连接形式之一，这款KF25规格的卡箍夹具，主要适配公称通径25mm的真空法兰接口，常见于实验室真空试验台、半导体前道工艺的真空辅助管路、小型真空干燥设备、真空吸附工装的气路连接段，用来实现两段带KF25法兰的管路、阀门或者真空元器件的快速装拆，不需要焊接或者螺纹旋合，靠卡箍的抱紧力配合密封圈就能实现可靠的真空密封，常规应用场景下可以覆盖从粗真空到高真空区间的密封要求，避免管路连接处出现泄漏导致真空度不达标的问题。

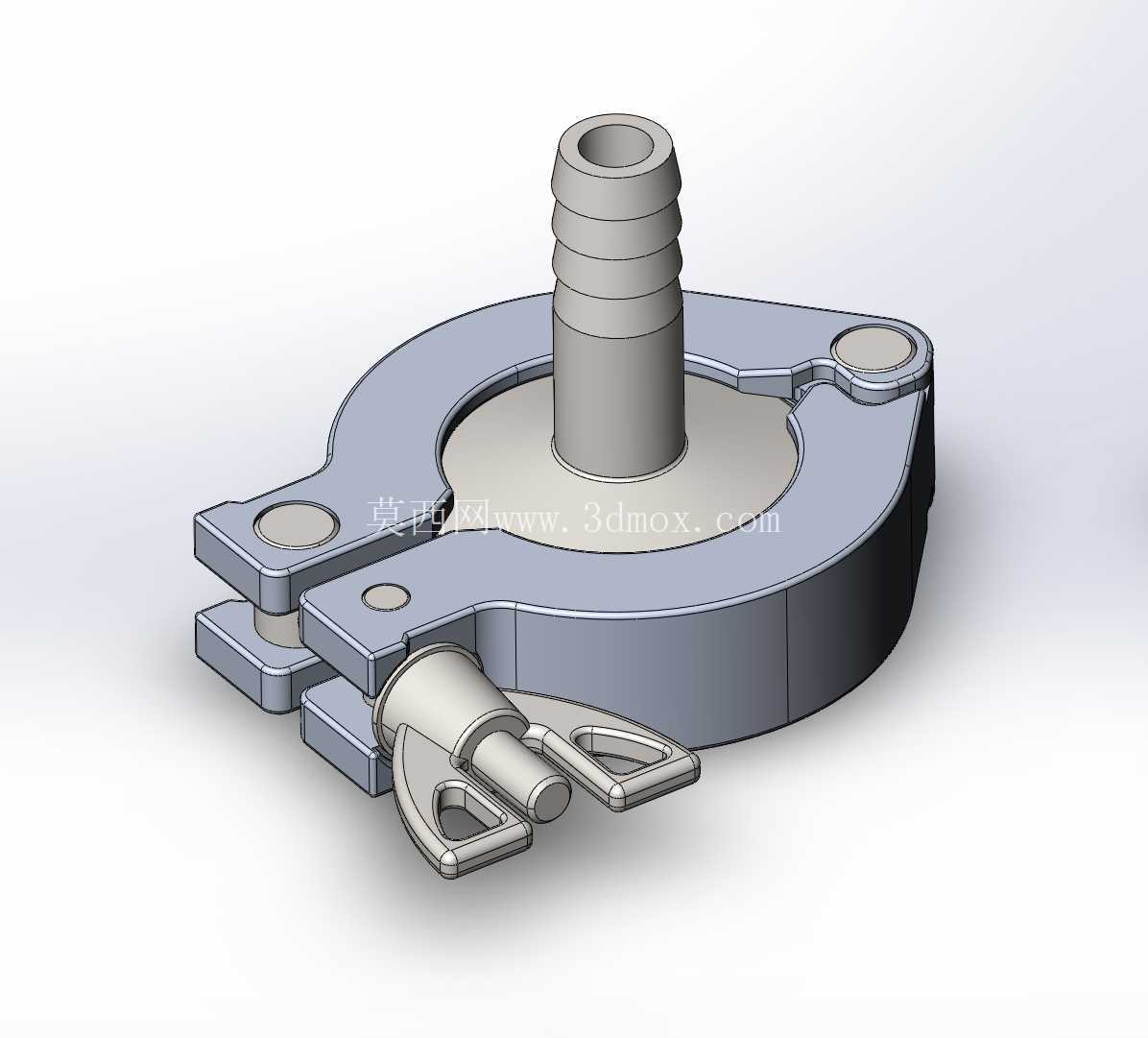

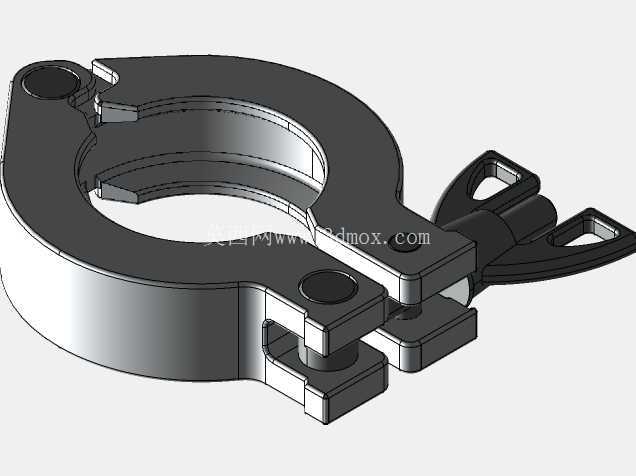

　　从结构设计逻辑来看，整个卡箍采用铰接式的开合结构，主体是半环形的抱紧基体，一端通过销轴连接锁扣结构，另一端是带定位凸台的卡接端，使用时先将卡箍翻开，把待连接的两个KF25法兰对齐，中间放置好适配的O型密封圈或者中心支架密封圈，再将卡箍的环形槽卡在两个法兰的外缘凸边上，扣合另一端的快拆锁扣，通过锁扣上的楔形压紧结构给卡箍施加周向的抱紧力，让两个法兰端面均匀压紧中间的密封圈，实现密封连接。卡箍上集成的宝塔式气嘴结构，是这款夹具区别于普通KF卡箍的核心特征，这个气嘴直接和卡箍内侧的环形空腔连通，在需要对法兰连接位置进行吹扫、检漏或者充入保护气的场景下，可以直接通过这个宝塔嘴外接气管，不需要额外在管路上开孔接接头，减少了管路的泄漏点，也简化了特殊工况下的管路布局。

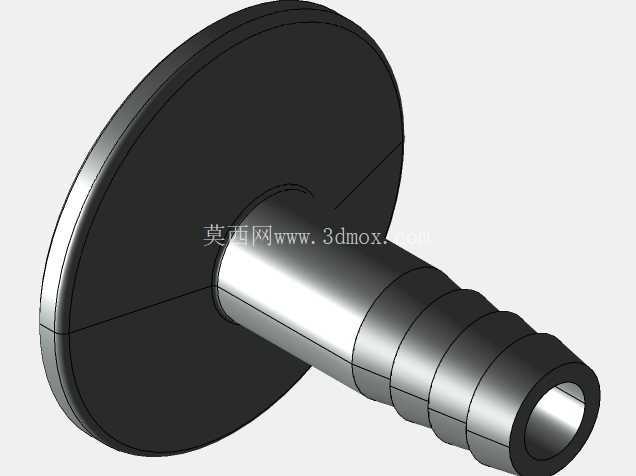

　　从安装边界与尺寸适配的角度来说，这款卡箍的环形抱紧槽完全匹配KF25标准法兰的外缘尺寸，槽宽适配两片法兰加密封圈的总厚度，扣合后不会出现法兰偏斜、密封圈压偏的问题；锁扣的开合行程经过设计，不需要借助额外工具，徒手就能完成扣合与松开操作，日常维护拆装的时候效率比螺栓连接的法兰高很多，而且不会出现螺栓锈蚀拆不下来的问题。宝塔气嘴的外径是标准的软管插接尺寸，适配常见的8mm或者10mm内径的气动软管，插接后可以用管箍加固，避免通气的时候气管脱落。卡箍的整体外轮廓在扣合状态下没有突出的尖锐棱角，在密集排布的真空管路组里安装的时候，不会和相邻的管路、元器件产生干涉，铰接位置的销轴做了防脱设计，频繁开合也不会出现销轴脱落导致卡箍散架的问题。

　　在实际工程应用里，这类带气嘴的KF卡箍夹具经常用在需要对法兰位置进行正压检漏的工位，比如真空管路组装完成后，通过这个气嘴向法兰密封位置充入一定压力的氦气，配合氦质谱检漏仪就能快速检测法兰位置的密封性能，不需要把整段管路充压；也有部分场景用在真空管路的保护气吹扫环节，在真空系统破真空的时候，通过这个气嘴通入干燥的氮气或者洁净压缩空气，避免外界的潮湿空气或者粉尘进入真空腔室，保护腔室内的敏感元器件或者工艺物料。卡箍的基体材质一般选用304不锈钢加工，表面做钝化处理，在有一定腐蚀性气体的工况下也能长期使用，不会出现锈蚀污染管路的问题，锁扣部分的结构做了加强设计，长期反复开合也不会出现塑性变形导致抱紧力不足的问题，密封面的压紧力均匀分布在整个法兰圆周上，不会出现局部压不紧导致的泄漏，也不会因为局部压力过大把密封圈压裂损坏。

　　从建模的结构细节来看，整个卡箍的铰接位置预留了合理的转动间隙，不会因为加工公差导致卡箍开合卡滞，环形槽的内侧做了微小的倒角，安装的时候可以快速引导法兰凸边进入槽内，不需要反复对齐调整；锁扣的压紧面做了圆弧过渡，扣合的时候不会刮伤法兰的外缘表面，延长法兰的重复使用寿命。宝塔气嘴和卡箍基体的连接位置做了圆角过渡，避免应力集中导致气嘴受外力碰撞的时候断裂，气嘴的插接段做了多道环形倒刺，气管插接后倒刺会卡入气管内壁，即使管内有一定压力也不会轻易脱开。
